Автоматический выключатель на 10 ампер предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Чтобы определить, какую мощность он способен выдержать, необходимо учитывать напряжение сети. В бытовых условиях чаще всего используется напряжение 220 В. Умножив ток 10 А на 220 В, получаем предельную мощность – 2,2 кВт.
Следует учитывать, что это значение является максимально допустимым для длительной нагрузки. Подключение оборудования, суммарная мощность которого превышает 2,2 кВт, приведёт к срабатыванию автомата. Для трёхфазной сети расчёт отличается: 10 А × 380 В × √3 ≈ 6,6 кВт, но в бытовых условиях такие автоматы применяются редко.
Реальное использование автомата 10 А в квартире ограничивается подключением осветительных приборов, розеток с маломощной техникой, вытяжек, телевизоров. Подключение водонагревателей, электрических плит или мощных обогревателей через такой автомат недопустимо. При подборе автомата необходимо учитывать пусковые токи электроприборов, особенно с двигателями: холодильники, стиральные машины могут кратковременно потреблять ток, превышающий номинал.
Для безопасной и эффективной работы сети важно не только соблюдать допустимую мощность, но и учитывать сечение провода. Для автомата 10 А минимальное рекомендованное сечение медного провода составляет 1,5 мм². Установка автомата с завышенным номиналом при недостаточном сечении кабеля может привести к перегреву и пожару.
Сколько киловатт можно подключить через автомат 10 А при напряжении 220 В
Автоматический выключатель на 10 ампер при напряжении 220 В способен выдерживать максимальную мощность нагрузки до 2,2 киловатта. Это значение получается из формулы: P = I × U, где P – мощность в ваттах, I – ток в амперах, U – напряжение в вольтах. Таким образом, 10 А × 220 В = 2200 Вт, что эквивалентно 2,2 кВт.
Допустимо кратковременное превышение указанной мощности, однако при стабильной нагрузке выше 2,2 кВт автомат может сработать на отключение. При пусковых токах электроприборов (например, у компрессоров, насосов или обогревателей) фактическая нагрузка может временно возрастать в 1,5–3 раза. Это необходимо учитывать при расчётах.
Для надёжной работы рекомендуется подключать суммарную нагрузку не более 80% от максимальной – около 1,7 кВт. Это снижает риск ложных срабатываний и продлевает срок службы автомата.
Автомат 10 А подходит для линий с освещением, маломощной бытовой техникой и розетками, не предназначенными для энергоёмких приборов. Для подключения электроплит, бойлеров или кондиционеров следует использовать автоматы с большей токовой нагрузкой.
Как рассчитать мощность нагрузки для автомата 10 А в однофазной сети
Для однофазной сети с напряжением 220 В предельная мощность нагрузки, которую может выдержать автомат на 10 А, рассчитывается по формуле:
- P = I × U
- Где: P – мощность в ваттах, I – ток в амперах, U – напряжение в вольтах
- Подстановка значений: P = 10 × 220 = 2200 Вт
2200 Вт – это максимально допустимая нагрузка при номинальном токе автомата. Однако реальная рекомендуемая нагрузка должна быть ниже на 20–25%, чтобы избежать ложных срабатываний при кратковременных пусках техники.
Практически безопасная нагрузка для автомата 10 А:
- Рекомендуемая мощность: 1600–1800 Вт
- Коэффициент запаса: 0.8 от номинала
Учитывайте пусковые токи приборов с электродвигателями (холодильники, насосы, стиральные машины). Их кратковременное потребление может в 2–3 раза превышать номинальное, что создаёт риск отключения автомата даже при кажущейся нормальной суммарной нагрузке.
Перед выбором автомата и подключением нагрузки:
- Сложите мощности всех потребителей в цепи
- Уточните их пусковые токи, если применимо
- Примените коэффициент запаса не менее 0.8
- Убедитесь, что итоговая мощность не превышает 1800 Вт
Также важно учитывать тип автомата. Автомат с характеристикой B срабатывает быстрее, чем тип C, и менее устойчив к кратковременным перегрузкам. Для цепей с высокими пусковыми токами предпочтительнее использовать автоматы типа C.
Что произойдёт, если подключить превышающую мощность к автомату 10 А
Автоматический выключатель на 10 ампер рассчитан на ограничение тока в цепи до 10 А при номинальном напряжении 220 В. Это соответствует максимально допустимой нагрузке около 2,2 кВт. Превышение этой мощности ведёт к росту тока выше допустимого порога.
Если, например, подключить нагрузку мощностью 3 кВт, сила тока возрастёт примерно до 13,6 А. При этом автомат сработает не сразу: у него есть временная характеристика отключения, зависящая от кратности превышения тока. При нагрузке в 1,3 раза выше номинала (типичная характеристика B), отключение может произойти через 60 секунд и более. Это время зависит от конкретной модели и типа автомата (B, C, D).
Чем выше превышение, тем быстрее отключится автомат. При кратности 2–3 срабатывание происходит за доли секунды. Но в случае кратковременного и незначительного превышения (например, 2,4 кВт), автомат может долго не отключаться, что приведёт к перегреву проводки и повышенному риску оплавления изоляции.
Особенно опасно подключение приборов с пусковыми токами, например, компрессоров или водонагревателей, чья мощность в рабочем режиме укладывается в пределы, но в момент запуска вызывает кратковременное превышение тока в 2–3 раза. При систематических перегрузках автомат может деградировать, теряя чувствительность.
Для предотвращения подобных ситуаций рекомендуется:
- Рассчитывать суммарную мощность подключаемых устройств заранее;
- Использовать автоматы соответствующего номинала под фактическую нагрузку;
- Контролировать нагрев проводов, особенно в старой проводке с алюминиевыми жилами.
Подходит ли автомат 10 А для подключения бытовой техники
Автоматический выключатель на 10 ампер рассчитан на длительную нагрузку до 2,2 кВт при напряжении 220 В. Это ограничение делает его непригодным для подключения мощных приборов.
- Стиральная машина: потребляет от 1,8 до 2,5 кВт. При пуске ток кратковременно возрастает, что может привести к срабатыванию автомата 10 А.
- Электрический чайник: мощность 2–2,4 кВт. При включении с другими устройствами возникает перегрузка.
- Микроволновая печь: от 0,7 до 1,5 кВт. Возможна работа от 10 А автомата, если это единственный подключённый прибор.
- Холодильник: потребляет около 150–300 Вт, но стартовый ток компрессора может превышать 6 А, что в сочетании с другими устройствами создаёт риск отключения.
- Кондиционер: чаще всего требует отдельной линии и автомата минимум на 16 А.
Автомат 10 А подходит только для маломощных бытовых приборов – зарядных устройств, роутеров, светодиодного освещения, телевизоров. Для розеточных групп, к которым планируется подключение мощных потребителей, следует устанавливать автоматы на 16 или 20 А. Нарушение этой рекомендации может привести к частым отключениям и повреждению оборудования.
Можно ли использовать автомат 10 А для освещения в квартире
Автоматический выключатель на 10 А рассчитан на максимальный ток нагрузки около 10 ампер, что при стандартном напряжении сети 220 В соответствует мощности около 2200 Вт. Для освещения в жилых помещениях это значение чаще всего достаточно, поскольку суммарная мощность светильников редко превышает 1000–1500 Вт.
При использовании энергосберегающих или LED-ламп мощность одного светильника обычно не превышает 10–15 Вт. Даже если в одной линии установлено до 10–15 таких точек освещения, общая нагрузка будет значительно ниже допустимой для автомата 10 А.
Важно учитывать, что автоматический выключатель защищает не только от перегрузок по мощности, но и от коротких замыканий. Для линии освещения 10 А оптимален, поскольку гарантирует своевременное отключение при аварийных ситуациях, не вызывая ложных срабатываний при нормальной эксплуатации.
Если в квартире планируется использование освещения с суммарной мощностью выше 2200 Вт или подключение мощных трансформаторов и светильников с пусковыми токами, стоит рассмотреть автоматы с большим номиналом. В противном случае автомат 10 А является надежным и экономичным выбором для защиты осветительной линии.
Какой запас по мощности должен быть при выборе автомата 10 А
Автоматический выключатель на 10 А рассчитан на максимальный ток нагрузки около 10 ампер при номинальном напряжении 220 В. Это соответствует мощности примерно 2,2 кВт для однофазной сети (P = U × I = 220 В × 10 А = 2200 Вт). При выборе автомата важно учитывать не только максимальную нагрузку, но и запас по мощности, чтобы исключить частые срабатывания при кратковременных пусковых токах и колебаниях нагрузки.
Оптимальный запас по мощности для автомата 10 А составляет 20-25%. Это значит, что нагрузка не должна превышать 1,75–1,8 кВт, чтобы обеспечить надежную работу и предотвратить преждевременное срабатывание. При превышении этого порога рекомендуется рассмотреть автомат на 16 А или перераспределить нагрузку между несколькими линиями.
Запас необходим для учета пусковых токов электродвигателей, ламп накаливания и других приборов с высоким кратковременным энергопотреблением. Без запаса автомат будет отключаться даже при допустимой средней нагрузке, снижая безопасность и удобство эксплуатации.
Если нагрузка на автомат близка к 2,2 кВт, следует провести расчет по суммарной мощности подключенных устройств и их режимам работы, чтобы определить необходимость выбора автомата с большим номиналом. Выбор автомата с минимальным запасом увеличивает риск перегрузок и выхода из строя оборудования.
Можно ли заменить автомат 10 А на более мощный без замены проводки
Автоматический выключатель на 10 А рассчитан на определённый ток нагрузки, соответствующий сечению и материалу проводки. Если заменить его на автомат с большим номиналом, например 16 А или 20 А, без замены проводки, увеличится риск перегрева кабеля и повреждения изоляции, так как проводка останется рассчитанной на меньшую нагрузку.

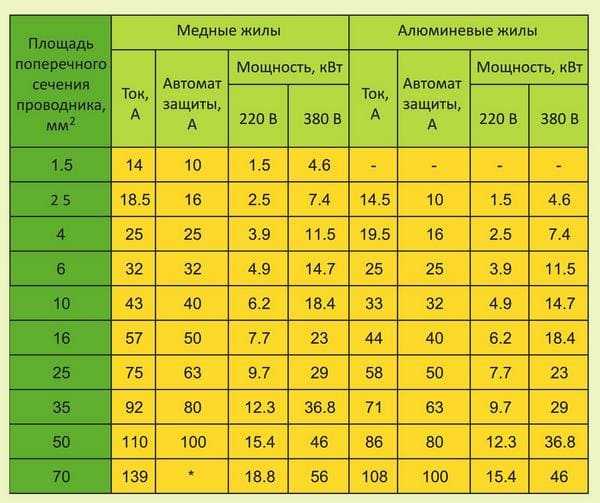

Для проводов сечением 1,5 мм² максимальный безопасный ток обычно не превышает 16 А, а для 2,5 мм² – 25 А. Если проводка рассчитана именно на 10 А, это обычно соответствует сечению около 1 мм², которое не способно безопасно работать при токах выше 10 А. Замена автомата на более мощный без учёта сечения провода нарушит требования электробезопасности и увеличит вероятность короткого замыкания и пожара.
Перед заменой автомата на более мощный необходимо проверить фактическое сечение проводов и их состояние. Если проводка не соответствует более высоким токам, оптимальным решением будет замена кабеля на подходящий по сечению. Альтернативно можно увеличить мощность нагрузки, разделив цепь на несколько с отдельными автоматами, но без увеличения сечения проводов этого делать нельзя.
В случае сомнений по сечению и состоянию проводки рекомендуется обратиться к квалифицированному электрику для проведения замеров и расчётов. Самовольная замена автомата на более мощный без анализа проводки создает серьезные риски для безопасности эксплуатации электрической сети.
Как влияет тип нагрузки (индуктивная или активная) на выбор автомата 10 А
Автоматический выключатель на 10 А рассчитан на определённый номинальный ток и имеет максимальную мощность для активной нагрузки около 2,2 кВт при напряжении 220 В (P = U × I = 220 В × 10 А). Однако при индуктивной нагрузке ситуация сложнее из-за пусковых токов и реактивной мощности.
Активная нагрузка – это резистивные приборы (лампы накаливания, электронагреватели, бытовая техника без электродвигателей), для которых ток и мощность совпадают по фазе. Автомат 10 А выдержит нагрузку до 2,2 кВт без существенных перегрузок.
Индуктивная нагрузка включает электродвигатели, трансформаторы, люминесцентные лампы с балластами. При включении пусковой ток может превышать номинал автомата в 3–7 раз, что требует выбора автомата с характеристикой срабатывания, учитывающей высокий стартовый ток (например, тип C или D).
Для индуктивных нагрузок на 10 А автомат с характеристикой B может сработать преждевременно, снижая ресурс и вызывая ложные срабатывания. Рекомендуется использовать автоматы с типом C (пусковой ток 5–10 номинальных) или D (10–20 номинальных), особенно для двигателей мощностью выше 1 кВт.
Также важен коэффициент мощности нагрузки. При низком коэффициенте (cos φ ≤ 0,7) реальный ток превышает номинальный, что требует выбора автомата с запасом по току.
Вопрос-ответ:
Какая максимальная мощность может безопасно работать через автоматический выключатель на 10 ампер?
Максимальная мощность зависит от напряжения в сети. Для стандартной бытовой сети с напряжением 220 В автомат на 10 А способен пропускать ток, соответствующий мощности около 2200 Вт (2,2 кВт). Это значит, что при такой нагрузке автомат будет работать в пределах своей номинальной величины и не сработает на отключение.
Можно ли подключать к автомату на 10 А электроприборы суммарной мощностью 3 кВт?
Подключать устройства с общей мощностью 3 кВт к автомату на 10 А не рекомендуется. При напряжении 220 В ток нагрузки составит около 13,6 А, что превышает номинал автомата. Это приведёт к его срабатыванию и отключению цепи для защиты проводки от перегрузки.
Как влияет коэффициент мощности на допустимую нагрузку автомата на 10 А?
Коэффициент мощности отражает эффективность использования электрической энергии и может влиять на ток нагрузки. Если коэффициент мощности меньше 1, реальная активная нагрузка будет меньше, чем полная мощность. В этом случае автомат на 10 А может выдерживать нагрузку с большей полной мощностью, чем при идеальном коэффициенте, но расчёт должен учитывать именно активную мощность, которая влияет на ток.
Почему автоматический выключатель на 10 ампер не сработал при подключении нагрузки на 2,5 кВт?
Возможные причины: напряжение в сети выше номинала, коэффициент мощности ниже 1, или нагрузка кратковременная и автомат не успел сработать. Кроме того, автоматы имеют определённый временной предел срабатывания при превышении тока, поэтому кратковременные перегрузки не всегда вызывают немедленное отключение.
Как правильно выбрать автомат для защиты цепи с нагрузкой около 2 кВт?
Для нагрузки около 2 кВт при напряжении 220 В ток составит примерно 9 А. Автомат на 10 А будет подходящим выбором, так как номинал немного превышает расчетный ток. Это обеспечивает защиту от перегрузок и минимизирует риск ложных срабатываний. При выборе важно учитывать и другие факторы, такие как тип нагрузки и условия эксплуатации.
Какая максимальная мощность нагрузки соответствует автоматическому выключателю на 10 ампер?
Автоматический выключатель на 10 ампер рассчитан на ток в 10 А. Чтобы определить максимальную мощность, которую он может выдержать, нужно учитывать напряжение сети. Для стандартной однофазной сети с напряжением 220 В расчет будет таким: мощность (Вт) = ток (А) × напряжение (В), то есть 10 А × 220 В = 2200 Вт или 2,2 кВт. Таким образом, автомат 10 А способен безопасно работать с нагрузкой до 2,2 кВт.
Можно ли использовать автомат 10 А для подключения электроприборов с мощностью 3 кВт?
Использование автомата на 10 ампер для приборов с мощностью 3 кВт не рекомендуется. При стандартном напряжении 220 В ток нагрузки будет около 13,6 А (3000 Вт ÷ 220 В), что превышает номинал автомата. Это приведёт к частому срабатыванию защитного устройства или к его перегреву, что небезопасно. Для таких приборов лучше выбрать автомат с более высоким номиналом, например на 16 А, чтобы обеспечить нормальную работу и защиту проводки.
