При подключении электроприборов или автомобильной электрики часто возникают сомнения: какой из проводов – белый или синий – является плюсовым? Однозначного ответа нет, поскольку цветовая маркировка зависит от стандарта, типа оборудования и производителя. Однако существуют общепринятые ориентиры, которые позволяют точно определить полярность.
В низковольтных системах (12–24 В), особенно в автомобильной технике, синий провод чаще всего используется как провод массы или «минус». В то время как белый провод может обозначать «плюс» или сигнальную линию. В бытовой электрике, особенно при подключении светодиодных светильников, синий цвет также соответствует нулевому проводу, а белый – фазе, но не всегда. Важно не полагаться исключительно на цвет.
Для точного определения полярности необходимо использовать мультиметр. При измерении постоянного напряжения между белым и синим проводами правильное подключение покажет положительное значение, если щупы размещены соответственно: красный к белому, черный к синему. Отрицательное значение укажет на обратную полярность. Также можно отследить проводку от источника питания, чтобы понять, какой из проводов подключён к положительной клемме.
Если маркировка нестандартная или отсутствует, обязательно проверяйте полярность перед подключением оборудования. Неправильное определение «плюса» может привести к выходу устройства из строя или короткому замыканию.
Белый и синий провод: где плюс и как определить
Цветовая маркировка проводов зависит от стандарта и типа оборудования. В низковольтных цепях, особенно в автотехнике и светодиодных системах, белый и синий провод часто используются нестандартно, поэтому определение полярности требует проверки.
- В автомобильной проводке синий провод часто отвечает за минус (массу), а белый – за плюс. Однако это не правило, а частая практика, особенно в светодиодных фарах и сигнализации.
- В бытовой 12V-электронике синий провод чаще всего соединяется с минусом, а белый – с плюсом питания. Тем не менее, встречаются обратные варианты в китайских устройствах.
- Используйте мультиметр. Установите режим измерения постоянного напряжения. Подключите черный щуп к предполагаемому минусу (например, синему проводу), красный – к белому. Если прибор покажет положительное значение, белый – плюс. Отрицательное – значит, белый минус.
- Проверьте подключение относительно корпуса. Если один из проводов соединяется с металлической частью устройства или автомобиля, это минус. Прикоснитесь щупом мультиметра к корпусу – это будет общий провод.
- Проследите трассировку проводов от источника питания. Если белый уходит на центральный контакт разъема или батарейного отсека, это, скорее всего, плюс. Боковой контакт или общий провод – минус.
- В светодиодных лентах синий может быть минусом, а белый – проводом к одному из цветов RGB. Определить полярность можно только измерением.
Никогда не полагайтесь только на цвет. Визуально идентичные провода могут выполнять противоположные функции. Всегда проверяйте мультиметром перед подключением, особенно в неизвестной схеме.
Как различить полярность по цвету проводов в бытовой электрике
В бытовой электропроводке чаще всего используются провода трёх основных цветов: синий, коричневый и жёлто-зелёный. Знание назначения каждого цвета позволяет точно определить полярность и подключить устройства без риска короткого замыкания или поражения током.
- Синий провод – это ноль (нейтраль). Он не является фазным и не несёт напряжение относительно земли. Подключается к нулевой шине в распределительном щитке.

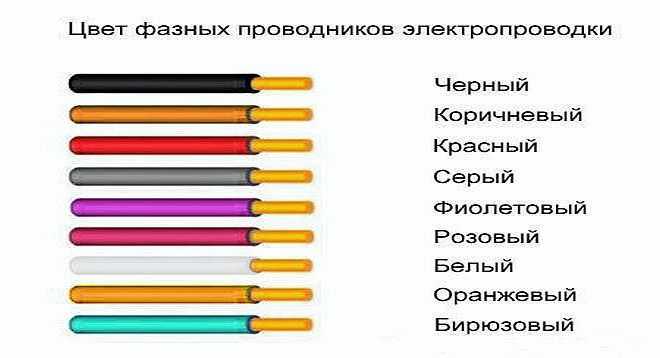

- Коричневый, чёрный или белый провод – это фаза. Он несёт напряжение 220 В. Именно этот провод подаёт ток к нагрузке. При работе с ним необходимо отключать питание, даже если визуально всё выглядит безопасно.

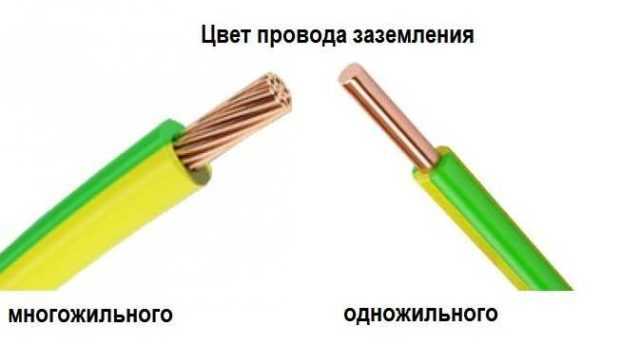

- Жёлто-зелёный провод – это заземление. Его задача – отводить ток в случае аварийной ситуации. Никогда не используется в качестве фазы или нуля.
Для точного определения полярности недостаточно полагаться только на цвет. Перед подключением рекомендуется выполнить проверку с помощью индикаторной отвёртки или мультиметра:
- Прикоснитесь индикаторной отвёрткой к каждому проводу. Светящийся индикатор указывает на наличие фазы.
- При использовании мультиметра установите режим измерения переменного напряжения и проверьте пары проводов: между фазой и нулём должно быть ~220 В, между нулём и землёй – не более нескольких вольт.
При обнаружении белого провода без маркировки рекомендуется проверить его с помощью прибора. В старой проводке белый может выполнять любую функцию: фазу, ноль или землю. Определение только по цвету в таких случаях недопустимо.
Белый и синий провод в автомобильной проводке: что означает каждый
В автомобильной проводке цветовая маркировка играет ключевую роль в определении функции провода. Белый провод чаще всего применяется для питания определённых систем, таких как освещение, навигационные блоки или аксессуары. Он может выступать как плюсовой в цепях, питаемых от замка зажигания или напрямую от аккумулятора. Однако назначение может варьироваться в зависимости от производителя, поэтому слепо полагаться на цвет нельзя.
Синий провод нередко используется в качестве сигнального или управляющего, особенно в аудиосистемах и электрических антеннах. Он часто подключается к выходу «remote» на магнитоле и активирует усилители или внешние устройства при включении головного устройства. В некоторых системах он может быть минусом или выполнять функцию управляющего импульса с короткой подачей напряжения.
Перед подключением любых компонентов необходимо проверить назначение проводов мультиметром. Не ориентируйтесь только на цвет – прозвонка и проверка напряжения при включении системы обязательны. Некоторые производители используют бело-синие провода, в которых белый обозначает постоянный плюс, а синий – управляющий плюс при включении устройства.
Ошибочное подключение на основе цвета может привести к короткому замыканию, выходу из строя блока управления или перегоранию предохранителей. Всегда сверяйтесь с электрической схемой конкретного автомобиля или маркируйте провода самостоятельно при доработках.
Определение плюса и минуса с помощью мультиметра
Установите мультиметр в режим измерения постоянного напряжения (DCV), выбрав диапазон, превышающий ожидаемое напряжение цепи – например, 20 В для автомобильных или бытовых цепей на 12 В.
Подключите черный щуп к гнезду «COM», красный – к «VΩmA». Черный щуп приложите к предполагаемой массе или заземлению, красный – поочередно к белому и синему проводам.
Если на экране отображается положительное значение, щупы подключены правильно: красный – к плюсу, черный – к минусу. Если число со знаком «минус», полярность обратная – провод под красным щупом является минусом.
Например, при подключении красного щупа к синему проводу и появлении на дисплее «-12.3», синий – минус, а белый – плюс. Если отображается «+12.3», значит, синий – плюс.
Измеряйте на подключенной нагрузке или при активном источнике, иначе показания будут некорректны или отсутствовать вовсе. Перед измерением убедитесь, что цепь не имеет повреждений изоляции и не содержит емкостных элементов, искажающих показания.
Как найти плюс и минус, если цвета не совпадают со стандартом
Установите мультиметр в режим измерения постоянного напряжения. Подключите щупы к двум проводам. Если прибор показывает положительное значение, красный щуп подключён к плюсу, чёрный – к минусу. При отрицательном значении – наоборот: красный щуп на минусе, чёрный – на плюсе. Значение напряжения также поможет понять, с каким источником питания вы имеете дело (например, 5V, 12V).
Если источник питания отключён, переведите мультиметр в режим прозвонки и проверьте, какой провод соединён с металлическим корпусом устройства или с массой – это минус. Провод, не имеющий контакта с корпусом, с высокой вероятностью является плюсом.
В устройствах с разъёмами типа USB, штекерами или блоками питания нестандартного цвета стоит ориентироваться на внутреннюю разводку и использовать техническую документацию. Без неё – только измерения. Никогда не подключайте провода наугад: ошибка может вывести из строя оборудование.
Особенности подключения светодиодов к белому и синему проводу
Белый и синий провода часто используются в электропроводке для различения полярности или фаз. В контексте подключения светодиодов белый провод обычно служит положительным (плюс), а синий – отрицательным (минус), однако это не универсальное правило и требует проверки мультиметром перед монтажом.
При подключении светодиода к белому проводу важно учитывать напряжение источника и полярность. Светодиоды чувствительны к обратному напряжению: подача минуса на анод приводит к выходу из строя. Для защиты рекомендуется использовать ограничивающий резистор, рассчитываемый исходя из напряжения питания и параметров светодиода.
Синий провод обычно применяется как минусовой или нулевой в однофазных цепях. Подключая катод светодиода к синему проводу, обеспечивается правильная полярность и стабильная работа светодиода без риска обратного тока.
Если белый и синий провода встречаются в системе с переменным током, необходимо использовать диодный мост или специализированные драйверы для светодиодов, так как полярность будет меняться. Подключение напрямую к белому и синему проводам без выпрямления может привести к мерцанию или повреждению.
Определение плюса и минуса по цветам должно подтверждаться тестированием мультиметром: измерение напряжения и полярности на контактах проводов перед подключением защитит светодиоды от неправильного включения.
Ошибки при определении полярности и их последствия
Неправильное подключение белого и синего провода к источнику питания может привести к необратимым повреждениям оборудования. Например, перепутывая плюс и минус, часто возникает короткое замыкание, что вызывает перегрев и выход из строя предохранителей или микросхем.
При подключении с обратной полярностью светодиодные индикаторы либо не загораются, либо горят с пониженной яркостью, что указывает на нарушение цепи питания. В устройствах с электродвигателями неправильное подключение приводит к обратному вращению, что может вызвать механические повреждения.
Для точного определения полярности рекомендуется использовать мультиметр в режиме измерения постоянного напряжения, ориентируясь на напряжение между белым и синим проводами. Белый провод обычно обозначает плюс, но это не универсальное правило, особенно в бытовых или автомобильных системах.
Перед подключением следует проверить маркировку на изоляции проводов или схему устройства. При отсутствии документации – провести тест с мультиметром, фиксируя значение напряжения и его полярность. Также стоит избегать подключения питания под напряжением, чтобы исключить риски короткого замыкания.
Игнорирование проверки полярности увеличивает вероятность выхода из строя чувствительной электроники, сокращая срок эксплуатации и вызывая необходимость дорогостоящего ремонта. Использование только визуальной идентификации без измерений часто приводит к ошибкам, особенно если провода были заменены или изменена схема монтажа.
Практическая проверка: что будет при неправильном подключении
При подключении белого и синего провода без правильного определения полярности возможны два основных сценария. Если белый провод подключить к минусу, а синий к плюсу, устройство, рассчитанное на постоянный ток, не запустится или будет работать нестабильно. Например, светодиодные ленты без защиты сразу перестанут светиться, а драйверы с обратной полярностью могут выйти из строя.
При подключении с обратной полярностью электродвигатели постоянного тока начнут вращаться в противоположную сторону. В некоторых моделях это может привести к механическим повреждениям, если вращение противоположно допустимому.
Чтобы проверить полярность без рисков, рекомендуется использовать мультиметр в режиме измерения постоянного напряжения. При подключении щупов к проводам правильное направление покажет положительное значение, при обратном – отрицательное.
Если прибор не имеет маркировки, следует ориентироваться на стандарты: обычно белый провод – плюс, синий – минус, но это не универсально. Перед подключением обязательно изучите документацию или сделайте тест мультиметром.
Неправильное подключение без проверки повышает риск выхода из строя компонентов, особенно при работе с микроконтроллерами и чувствительной электроникой. При отсутствии опыта лучше доверить подключение специалисту или использовать адаптеры с защитой от обратной полярности.
Вопрос-ответ:
Как определить, какой провод — плюс, если есть белый и синий провода?
Белый и синий провода часто используются в электропроводке, но их назначение может зависеть от стандарта и конкретного устройства. Обычно синий провод — это «ноль» или «минус», а белый — «плюс» или фаза. Однако точнее определить полярность можно с помощью тестера или мультиметра: при проверке напряжения между этими проводами красный щуп мультиметра ставится на предполагаемый «плюс» (белый), а черный — на «минус» (синий). Если показания соответствуют номинальному напряжению, значит, полярность установлена верно.
Почему нельзя всегда считать синий провод минусом, а белый — плюсом?
Цветовая маркировка проводов может отличаться в зависимости от страны, производителя или типа оборудования. В некоторых случаях синий провод может быть нейтральным, а в других — сигналом или даже фазой. Если ориентироваться только на цвет, можно ошибиться и вызвать короткое замыкание или повредить устройство. Поэтому для точного определения необходимо использовать специальный прибор и руководствоваться схемой подключения конкретного оборудования.
Какие способы проверки полярности проводов можно использовать в домашних условиях?
Самый доступный способ — это мультиметр. Для этого устройство переводят в режим измерения напряжения, подключают щупы к проводам и смотрят на показания. Если мультиметр показывает положительное напряжение, значит, красный щуп подключен к «плюсу», а черный — к «минусу». Еще один вариант — использование индикаторной отвертки, но с ее помощью точно определить полярность сложнее, так как она лишь указывает наличие напряжения. В любом случае нужно соблюдать меры безопасности и при отсутствии опыта лучше обратиться к специалисту.
Можно ли перепутать белый и синий провод и что будет, если это случится?
Если перепутать белый и синий провода, последствия зависят от конкретной схемы и устройства. В случае неправильного подключения полярность будет обратной, что может привести к некорректной работе оборудования, снижению срока службы или даже повреждению. В некоторых приборах перепутанные провода могут вызвать короткое замыкание и последующий выход из строя. Поэтому перед подключением важно проверить назначение каждого провода и не ориентироваться только на цвет, а использовать измерительные приборы.
