Чем можно измерить толщину защитного слоя бетона

Точное измерение толщины защитного слоя бетона необходимо для оценки прочности и долговечности железобетонных конструкций. От толщины этого слоя зависит степень защиты арматуры от коррозии, особенно в агрессивных средах. Современные методы неразрушающего контроля позволяют проводить измерения без повреждения бетонной поверхности, обеспечивая высокую точность и повторяемость результатов.

Электромагнитные приборы, основанные на принципе индукции, наиболее распространены на строительных площадках. Они регистрируют изменения магнитного поля, создаваемого вблизи металлической арматуры, и на основе этих данных вычисляют толщину бетонного слоя. Примером таких устройств является Profometer, способный определять толщину защитного слоя с точностью до ±1 мм и глубиной сканирования до 100 мм.

Импульсные радары (георадары) используются для более глубокой локации арматурных стержней и анализа неоднородностей в бетоне. Эти устройства применимы на объектах с утолщённым защитным слоем, где электромагнитные методы теряют точность. Однако работа с георадарами требует профессиональной интерпретации сигналов и предварительной калибровки под конкретный тип бетона.

Для контроля качества работ рекомендуется использовать комбинированный подход: первичный скрининг выполнять электромагнитным прибором, а в сложных участках подтверждать данные георадаром. Перед измерениями необходимо очистить поверхность бетона и исключить наличие электропомех. Регулярная проверка точности приборов с использованием эталонных образцов обязательна для соблюдения требований ГОСТ 22690 и СНиП 52-01-2003.

Как выбрать прибор для измерения защитного слоя в зависимости от типа арматуры

Тип арматуры напрямую влияет на выбор прибора для измерения защитного слоя бетона, поскольку разные сплавы и диаметры по-разному отражают электромагнитные сигналы. Для углеродистой стали, наиболее распространённого материала, подходят все основные типы профилемеров, основанные на электромагнитной индукции. Приборы такого типа обеспечивают точность до ±1 мм при диаметре арматуры от 6 до 40 мм.

При работе с арматурой из нержавеющей стали необходимо выбирать устройства с усиленной чувствительностью и возможностью ручной калибровки, так как её магнитные свойства заметно отличаются. Стандартные приборы могут давать погрешности до 5 мм, особенно при малых диаметрах или наличии примесей в бетоне. Рекомендуется использовать модели с функцией автоматического определения диаметра и компенсацией влияния немагнитных включений.

Для базальтопластиковой арматуры электромагнитные методы неприменимы. В этом случае необходимо использовать георадары или ультразвуковые устройства. Георадар эффективен при глубине заложения до 40 см, но требует оператора с опытом интерпретации данных. Ультразвуковой метод менее чувствителен к типу арматуры, но требует доступа с двух сторон конструкции и стабильного контактного слоя.

При наличии арматурной сетки с шагом менее 50 мм желательно использовать приборы с высоким пространственным разрешением. Это минимизирует ошибки, связанные с наложением сигналов от соседних прутков. В таких условиях оптимальны многодатчиковые системы с цифровой обработкой сигнала.

Выбор прибора должен учитывать не только материал арматуры, но и её диаметр, шаг, глубину залегания и условия эксплуатации конструкции. Универсальные модели с переключаемыми режимами и возможностью предварительной калибровки под конкретный тип арматуры обеспечивают наиболее точные и воспроизводимые результаты.

Сравнение методов индукционного и магнитного измерения толщины слоя

Индукционный метод основан на взаимодействии переменного магнитного поля с арматурой. Он эффективен при наличии стальных стержней диаметром от 8 мм, расположенных на глубине до 100 мм. Метод чувствителен к положению арматуры относительно зонда, поэтому требует точного выравнивания прибора во время измерений.

Магнитный метод использует постоянное магнитное поле и изменение его характеристик при приближении к металлическому объекту. Он показывает высокую стабильность при измерении в условиях с неоднородным армированием, однако его точность снижается при наличии немагнитных включений в бетоне, таких как волокна из полимеров или нержавеющей стали.

При выборе метода необходимо учитывать тип арматуры, глубину её заложения и условия эксплуатации конструкции. Для массивных конструкций с глубокой закладкой предпочтительнее индукционный метод. Для поверхностных оценок в условиях ограниченного доступа – магнитный.

Приборы индукционного типа, такие как Profometer 650 AI, обеспечивают точность до ±1 мм на глубинах до 80 мм. Магнитные аналоги, например, модели с эффектом Холла, уступают по глубине измерения (до 50 мм), но выигрывают в портативности и удобстве работы на неровных поверхностях.

Измерения в сложных зонах (углы, криволинейные участки) показали, что магнитные приборы менее подвержены ошибкам, связанным с наклоном зонда. Индукционные приборы требуют калибровки под конкретную марку бетона и тип арматуры, тогда как магнитные работают по универсальной схеме без предварительной настройки.

Таким образом, выбор метода зависит от задач: при обследовании мостов и плит перекрытий с глубоко залегающей арматурой предпочтителен индукционный метод; при контроле качества ремонта и защитных покрытий – магнитный.

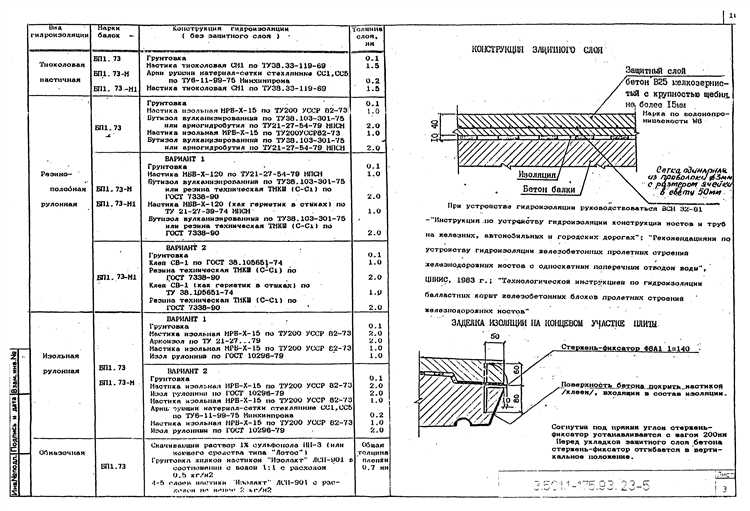

Особенности использования приборов на строительных площадках

Измерение толщины защитного слоя бетона на строительной площадке требует учета множества факторов, напрямую влияющих на точность показаний и удобство работы с приборами.

Перед началом измерений необходимо тщательно очистить поверхность бетона от грязи, пыли и остатков опалубки. Загрязнение снижает чувствительность датчиков, особенно у электромагнитных приборов.
Температура окружающей среды оказывает влияние на стабильность электроники. При температуре ниже -10°C или выше +40°C рекомендуется использовать приборы с температурной компенсацией.
В условиях высокой влажности предпочтительны приборы с герметичным корпусом и степенью защиты не ниже IP54. Это минимизирует риск выхода из строя чувствительных компонентов.
Наличие арматурной сетки с нестандартным шагом требует настройки чувствительности и глубины сканирования. Некоторые модели автоматически адаптируются к плотности армирования, другие – требуют ручной калибровки.
Для вертикальных конструкций (колонны, стены) предпочтительны приборы с эргономичным корпусом и возможностью работы одной рукой. Это повышает точность при ограниченном доступе.
На многослойных участках бетонирования показания могут искажаться. В таких случаях рекомендуется провести серию измерений с разных точек и усреднить результат.
Электромагнитные приборы чувствительны к внешним помехам – рядом не должно быть включённого электроинструмента, кабелей под напряжением или мощных радиопередатчиков.

Точное соблюдение инструкций производителя и периодическая калибровка прибора на эталонных образцах обязательны для достоверности измерений в полевых условиях.

Погрешности измерений и способы их минимизации

Погрешности при измерении толщины защитного слоя бетона возникают из-за нескольких факторов: неоднородности материала, магнитных включений, неправильного положения датчика и нестабильности внешней среды. Особенно чувствительны к этим факторам электромагнитные и индукционные методы, применяемые в приборах типа Profometer или Elcometer.

Основной источник ошибок – наличие арматуры различного диаметра и ориентации вблизи точки измерения. Это приводит к искажению магнитного поля и, как следствие, к неверному определению расстояния до арматуры. Для снижения влияния данного фактора рекомендуется проводить измерения в нескольких точках с разной ориентацией прибора и использовать усреднение результатов.

Температурные колебания влияют на точность измерений, особенно при использовании ультразвуковых и вихретоковых приборов. Приборы необходимо калибровать в условиях, максимально приближенных к рабочим, и избегать резких перепадов температуры при транспортировке и эксплуатации.

Поверхностные неровности и загрязнения могут значительно искажать результаты. Перед измерением зону контакта датчика следует тщательно очистить от пыли, бетона и ржавчины. При использовании контактных приборов следует обеспечить плотное прилегание датчика к поверхности без зазоров.

Некачественная калибровка прибора приводит к систематическим ошибкам. Для каждой серии измерений необходимо использовать эталонные образцы с известной толщиной защитного слоя. Это особенно критично при контроле конструкций с различным типом цемента или добавками, влияющими на электропроводность бетона.

Снижение влияния внешних электромагнитных полей достигается выбором времени измерений в часы минимальной активности электросетей и удалением источников помех. При работе вблизи силовых кабелей или трансформаторов рекомендуется использовать экранированные модели приборов.

Для повышения точности следует применять приборы с автоматической компенсацией влияния диаметра арматуры и учитывать тип применяемой стали. Некоторые современные приборы автоматически распознают класс арматуры, что снижает риск ошибок оператора.

Калибровка и проверка точности измерительных приборов

Точность приборов для измерения толщины защитного слоя бетона напрямую зависит от регулярной калибровки с применением эталонных образцов. Калибровку необходимо проводить при каждом переносе прибора в новые условия измерения, при резком изменении температуры или после падения устройства.

Эталонные образцы представляют собой бетонные блоки с заранее известным положением арматуры. Их использование позволяет точно настроить чувствительность и масштаб прибора. При отсутствии заводских эталонов допускается использование лабораторно подготовленных образцов с установленной глубиной закладки металлических элементов.

Для приборов импульсного электромагнитного типа корректировка выполняется путем подбора коэффициента перерасчета, исходя из характеристик конкретного бетона. Например, при плотности бетона выше средней необходимо уменьшить поправочный коэффициент, иначе показания будут систематически завышены.

Проверку точности следует проводить не реже одного раза в месяц. Для этого измеряют толщину слоя над арматурой в образце, где глубина известна с точностью до миллиметра. Расхождение более ±2 мм при измерениях до 50 мм свидетельствует о необходимости повторной калибровки или технического обслуживания прибора.

Не допускается использование приборов с погрешностью, превышающей 10% от измеренного значения. Важно фиксировать все результаты калибровки в журнале метрологического контроля с указанием даты, типа эталона и величины отклонений.

Игнорирование калибровки ведёт к неправильной оценке защитного слоя и риску коррозии арматуры из-за неучтённой недостаточной толщины бетона.

Измерение толщины защитного слоя в конструкциях сложной формы

Для конструкций с нестандартной геометрией (изогнутые поверхности, углы, ребра) применение традиционных приборов для измерения защитного слоя бетона требует особого подхода. Стандартные магнитные толщиномеры и ультразвуковые приборы часто дают завышенные или заниженные результаты из-за искажений поля или затрудненного контакта.

Основные рекомендации при измерении в таких условиях:

Выбор прибора: Использовать приборы с минимальной зоной измерения и адаптированными насадками, например, щупами с малыми контактными площадями или гибкими сенсорами.
Подготовка поверхности: Обеспечить плотный контакт сенсора с поверхностью, применять специальные прокладки или гели для улучшения передачи ультразвука, если прибор ультразвуковой.
Методика измерения:
1. Измерять толщину защитного слоя в нескольких точках, включая вершины изгибов и впадины, для выявления вариаций.
2. Использовать ориентиры и шаблоны для повторяемости положения прибора.
3. При магнитных методах учитывать влияние близости арматуры на сигнал и использовать калибровочные образцы с аналогичной геометрией.
Обработка данных: Рекомендуется исключать аномальные значения, обусловленные геометрическими искажениям, и строить статистическую картину по всей зоне измерения.

Пример: для криволинейных балок толщину защитного слоя измеряют через каждые 10–15 см по внутреннему радиусу, а в местах сопряжения с плоскими элементами – с шагом 5 см. Использование портативных цифровых толщиномеров с автоматической коррекцией геометрии позволяет снизить погрешность до ±0,5 мм.

Вопрос-ответ:

Какие основные принципы работы приборов для измерения толщины защитного слоя бетона?

Приборы измеряют толщину защитного слоя, определяя расстояние от поверхности бетона до арматуры. Основные методы основаны на индуктивных, магнитных или ультразвуковых принципах. Например, индуктивные приборы создают электромагнитное поле, которое взаимодействует с металлической арматурой, позволяя вычислить толщину покрытия по изменению сигнала.

Как влияет качество измерений толщины защитного слоя на долговечность железобетонных конструкций?

Точная оценка толщины защитного слоя позволяет выявить участки с недостаточной защитой арматуры от коррозии. Если слой слишком тонкий, арматура быстрее разрушается, что снижает прочность и срок службы конструкции. Контроль толщины помогает своевременно принимать меры для ремонта или усиления, что значительно увеличивает надёжность здания или сооружения.

В чем отличие ультразвуковых приборов от магнитных при измерении толщины защитного слоя?

Ультразвуковые приборы используют звуковые волны высокой частоты, которые проходят через бетон и отражаются от арматуры, что позволяет определить расстояние до металла. Магнитные приборы опираются на измерение магнитного поля, изменяющегося под воздействием арматуры. Ультразвук лучше подходит для сложных конструкций с неоднородным бетоном, тогда как магнитные приборы чаще применяются при контроле стандартных железобетонных элементов.

Какие ограничения существуют у приборов для измерения толщины защитного слоя бетона?

Среди ограничений — влияние влажности бетона, наличие металлических включений, неоднородность материала и толщина покрытия за пределами диапазона измерения прибора. Некоторые приборы не могут точно работать на больших глубинах или при высоком содержании армирования. Кроме того, ошибки могут возникать из-за неровностей поверхности или загрязнений.

Какие критерии нужно учитывать при выборе прибора для измерения толщины защитного слоя бетона?

При выборе стоит обратить внимание на максимальную глубину измерения, точность, способ работы (магнитный, индуктивный, ультразвуковой), удобство эксплуатации, возможность работы с различными типами бетона и арматуры, а также устойчивость к внешним условиям. Также важно учитывать условия эксплуатации, например, наличие вибраций или пыли на объекте.

Какие виды приборов применяются для измерения толщины защитного слоя бетона и в чем их принцип работы?

Для контроля толщины защитного слоя бетона используют несколько типов приборов. Одним из распространённых является покадровый ультразвуковой толщиномер, который оценивает время прохождения ультразвукового сигнала через бетонный слой до арматуры и обратно. Также применяют магнитные толщиномеры, которые определяют расстояние до металлической арматуры на основе изменения магнитного поля. Есть и электромагнитные устройства, измеряющие индуктивность, зависящую от расстояния между датчиком и арматурой. Каждый из этих приборов имеет свои особенности по точности и области применения, поэтому выбор зависит от условий контроля и требуемой точности.

Какие факторы могут влиять на точность измерений толщины защитного слоя бетона с помощью специальных приборов?

На точность измерений влияют несколько моментов. Во-первых, структура и влажность бетона могут изменять прохождение ультразвука или электромагнитных волн, что приводит к погрешностям. Во-вторых, неровности поверхности и неоднородность материала в местах измерения усложняют интерпретацию данных. Важную роль играет и квалификация оператора — правильное положение датчика и стабильное прикладывание к поверхности повышают точность. Наконец, характеристики самого прибора, его калибровка и техническое состояние также влияют на результат. Все эти факторы следует учитывать при проведении замеров, чтобы получить максимально достоверные данные.
