Экструдированный пенополистирол (ЭППС) – это теплоизоляционный материал с закрытоячеистой структурой, получаемый методом экструзии из полистирола общего назначения. Плотность плит варьируется от 28 до 45 кг/м³, что обеспечивает высокую прочность на сжатие – до 500 кПа при 10% деформации. Коэффициент теплопроводности находится в пределах 0,028–0,034 Вт/м·К, что делает ЭППС эффективным решением для снижения теплопотерь.
Нулевое водопоглощение по объему в течение 24 часов не превышает 0,4%, что позволяет использовать материал в условиях постоянного контакта с влагой. ЭППС устойчив к циклам замораживания и оттаивания, не изменяет геометрию и теплофизические свойства при многократных колебаниях температуры. Материал не подвержен биологической коррозии, не гниет, не интересен грызунам и насекомым.
Благодаря высокой прочности и стабильности формы ЭППС применяется в конструкциях с высокими механическими нагрузками: утепление фундамента, отмосток, мостов, дорожных покрытий и аэродромных плит. В малоэтажном строительстве используется для утепления цоколя, стен по технологии «термопанель», а также в качестве несъёмной опалубки. При укладке под стяжку пола ЭППС сохраняет целостность под весом мебели и оборудования.
Рекомендуется выбирать плиты с фрезерованной кромкой при необходимости плотной укладки без мостиков холода. Для фасадного монтажа под штукатурку лучше использовать материалы с шероховатой поверхностью, обеспечивающей адгезию. Совместим с большинством цементных и полимерных клеев при условии отсутствия в составе растворителей. Температурный диапазон эксплуатации – от -50 до +75 °C.
Теплопроводность экструдированного пенополистирола в частном строительстве
Экструдированный пенополистирол (XPS) обладает низким коэффициентом теплопроводности – в среднем 0,029–0,034 Вт/м·К. Это значение сохраняется при длительной эксплуатации, что делает материал эффективным при утеплении конструкций с повышенными теплопотерями.
- Для утепления цоколя и фундамента рекомендуется применять плиты плотностью не менее 35 кг/м³. Они не впитывают влагу, сохраняют изоляционные свойства даже при контакте с грунтом.
- При утеплении полов по грунту укладывают XPS толщиной от 50 до 100 мм. При этом достигается коэффициент сопротивления теплопередаче не менее 1,4 м²·К/Вт, что соответствует требованиям СП 50.13330.2012.
- Для стен, в том числе в системах вентфасада, применяют плиты толщиной 30–60 мм. Важно обеспечить плотное прилегание к основанию для исключения мостиков холода.
- На крышах плоского типа используют XPS толщиной 100–150 мм с шагом пароизоляции и обязательным уклоном для отвода влаги. Это снижает теплопотери через кровлю на 15–20%.
Эксплуатационные характеристики XPS сохраняются при температуре от -50 до +75 °C. Это позволяет использовать материал в любых климатических зонах России без потери теплоизоляционных свойств.
Для достижения максимальной энергоэффективности частного дома рекомендуется:
- Проводить теплотехнический расчёт с учётом сопротивления теплопередаче ограждающих конструкций.
- Комбинировать XPS с пароизоляцией и гидроизоляцией для предотвращения увлажнения слоя.
- Избегать механических повреждений плит при монтаже – это снижает общую эффективность утепления.

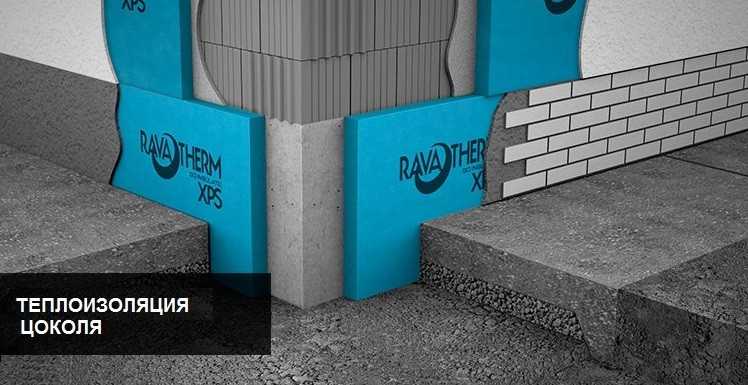

Устойчивость к влаге при утеплении фундамента и цоколя
Экструдированный пенополистирол (ЭППС) обладает водопоглощением менее 0,4% по объему даже после 28 суток полного погружения в воду. Такая низкая гигроскопичность достигается за счёт закрытоячеистой структуры материала, где каждая ячейка герметично изолирована от других.
При утеплении фундамента и цоколя это критически важно, поскольку контакт с грунтовыми водами, талой и дождевой влагой является постоянным. ЭППС не теряет теплоизоляционных характеристик даже при длительном воздействии влаги, в отличие от минеральной ваты, которая при намокании теряет до 50% своих свойств.
Для эффективной защиты рекомендуется укладка плит ЭППС с плотностью не менее 35 кг/м³. Использование герметичного клея на полиуретановой основе вместо цементных растворов исключает капиллярное проникновение влаги между плитами. Вертикальные стыки необходимо смещать в шахматном порядке и дополнительно проклеивать, особенно в зоне сезонного пучения грунта.
Монтаж выполняется исключительно на предварительно гидроизолированную поверхность фундамента. Оптимальны битумно-полимерные мастики, так как они сохраняют эластичность и обеспечивают надёжное сцепление с ЭППС.
Допустима обратная засыпка грунтом непосредственно на утеплённую поверхность – плиты не деформируются и не впитывают влагу даже под механической нагрузкой. При необходимости дополнительной защиты от ультрафиолета и механических повреждений можно использовать дренажные мембраны или цементно-песчаную штукатурку.
Поведение материала под нагрузкой в конструкции пола
Экструдированный пенополистирол (ЭППС) демонстрирует стабильное поведение при длительном воздействии нагрузок благодаря низкой степени остаточной деформации. При плотности 35 кг/м³ материал выдерживает длительную нагрузку до 250 кПа без превышения предела по ползучести.
В многослойных полах на грунте ЭППС размещается под бетонной плитой. При толщине слоя от 50 до 100 мм он сохраняет теплотехнические свойства и геометрию даже под статической нагрузкой, создаваемой массивными перегородками или оборудованием. При расчетах учитывается коэффициент ползучести 0,3–0,5 в зависимости от времени эксплуатации.
Для промышленных полов с интенсивным трафиком рекомендуется применять ЭППС марок не ниже 35, с пределом прочности на сжатие не менее 300 кПа. При этом деформация не превышает 2% от исходной толщины даже при циклической нагрузке.
Рекомендация: укладка ЭППС должна производиться на выровненное основание с минимальной неровностью до 5 мм на 2 метра. Недопустимы локальные перегрузки и точечные воздействия, способные привести к микродеформациям и снижению несущей способности слоя.
Эффективность материала в конструкции пола определяется точным соблюдением технологических параметров монтажа и расчетной нагрузки.
Применение в системах утепления фасадов с последующей отделкой
Экструдированный пенополистирол (XPS) активно используется в фасадных системах утепления по технологии «мокрый фасад», где требуется высокая прочность на сжатие и низкое водопоглощение. Материал оптимален для зданий с повышенными требованиями к энергоэффективности и долговечности наружной отделки.
При утеплении фасадов XPS укладывается на предварительно подготовленное основание с применением клеевых составов на цементной или полиуретановой основе. Благодаря замкнутой структуре ячеек и коэффициенту теплопроводности 0,029–0,034 Вт/м·К, он эффективно снижает теплопотери даже при минимальной толщине слоя от 30 до 50 мм.
Особое внимание следует уделить армированию. На поверхность XPS наносится базовый армирующий слой с щелочестойкой стеклосеткой с плотностью не менее 145 г/м², что обеспечивает устойчивость к механическим нагрузкам и предотвращает растрескивание финишного покрытия. После высыхания армированного слоя допускается нанесение декоративной штукатурки толщиной до 3 мм или облицовки плиткой при условии использования морозостойкого клея.
Не допускается использование XPS на фасадах без защиты от ультрафиолета – материал разрушается под действием прямого солнечного излучения. Также важно соблюдать требования по паропроницаемости: применение XPS оправдано только в системах с наружным расположением теплоизоляции и обязательной организацией вентиляционного зазора при использовании паронепроницаемой отделки.
Рекомендованное применение XPS – на цокольных и подвальных участках фасада, где повышена влажность и контакт с грунтом. В этих зонах традиционные минеральные утеплители теряют свои свойства, в то время как XPS сохраняет параметры даже при периодическом увлажнении.
Использование в кровельных системах: плоские и инверсионные крыши
Экструдированный пенополистирол (XPS) применяется в кровельных системах благодаря своей нулевой водопоглощаемости и высокой прочности на сжатие. Это особенно важно при устройстве плоских и инверсионных крыш, где утеплитель подвергается значительным нагрузкам и воздействию влаги.
- Плоские крыши:
- XPS укладывается под гидроизоляционный слой, обеспечивая теплоизоляцию и устойчивость конструкции.
- Толщина плит подбирается в зависимости от теплотехнического расчета, стандартное значение – от 100 до 200 мм.
- При использовании XPS в зонах с интенсивным пешеходным трафиком или размещением оборудования выбирают плиты с прочностью от 300 кПа.
- Теплопроводность материала при 10 °C составляет 0,029–0,034 Вт/(м·К), что позволяет минимизировать теплопотери.
- Инверсионные крыши:
- XPS размещается поверх гидроизоляции, защищая её от УФ-излучения, температурных перепадов и механических повреждений.
- Обязательна укладка геотекстиля между утеплителем и балластом (гравием, плиткой), чтобы избежать повреждения плит.
- Плиты должны иметь L-образную кромку для предотвращения мостиков холода и попадания воды между слоями.
- Для инверсионных систем рекомендуется использовать XPS плотностью не менее 35 кг/м³.
При монтаже необходимо избегать зазоров между плитами, использовать раскладку в шахматном порядке, обеспечивать водоотвод с уклоном не менее 1,5%. Нарушение технологии укладки снижает эффективность теплоизоляции и может привести к деформации кровельного пирога.
Роль в утеплении холодильных и морозильных камер
Экструдированный пенополистирол (ЭППС) обеспечивает высокий уровень теплоизоляции благодаря низкому коэффициенту теплопроводности – 0,028–0,034 Вт/(м·К). Этот материал сохраняет стабильные показатели при температуре до -50 °C, что важно для морозильных камер с температурным режимом до -30 °C и ниже.
Плотность ЭППС обычно варьируется от 30 до 45 кг/м³, что гарантирует прочность и устойчивость к механическим нагрузкам, возникающим при монтаже и эксплуатации камер. Низкое влагопоглощение (менее 0,5%) предотвращает ухудшение теплоизоляционных свойств даже в условиях высокой влажности и конденсации.
Для эффективного утепления холодильных и морозильных камер рекомендуется использовать плиты толщиной не менее 50 мм для холодильных камер и от 80 мм для морозильных. Монтаж ЭППС выполняется с плотным прилеганием к несущим конструкциям и герметичным стыковым швам, что минимизирует тепловые мосты.
С учетом химической инертности материала, он не выделяет вредных веществ и устойчив к воздействию агрессивных сред, что увеличивает срок службы утеплителя в условиях промышленного использования.
Оптимальное применение ЭППС – в конструкции стен, пола и потолка камер с дополнительным защитным покрытием из алюминиевой фольги или полимерных пленок для снижения инфракрасных теплопотерь.
Особенности резки, монтажа и крепления на различных основаниях
Резка экструдированного пенополистирола (ЭППС) требует точности и аккуратности для предотвращения крошения и деформации. Оптимально применять ножовку с мелкими зубьями или электрический лобзик с регулировкой скорости. Толщина реза должна соответствовать толщине материала, при этом скорость пиления не должна превышать 1 м/мин для сохранения ровных краев. Резка горячим ножом допускается при условии температуры 250-300 °C, чтобы избежать плавления и выделения токсичных веществ.
Монтаж ЭППС проводят на очищенную, сухую и ровную поверхность. При укладке на бетонные или кирпичные основания рекомендуется использовать адгезивы на основе полиуретана или цементные клеевые составы с добавлением латекса. Для обеспечения равномерного прилегания листы прижимаются через 5–10 минут после нанесения клея. Зазоры между плитами не должны превышать 2 мм; при необходимости они герметизируются пенополиуретановой или силиконовой пеной.
Крепление на деревянные основания требует использования дюбелей с широкими пластиковыми шляпками или специализированных пластиковых тарельчатых дюбелей для предотвращения повреждения материала. В местах крепления необходимо просверливать отверстия диаметром на 2 мм больше дюбеля, чтобы избежать напряжений в ЭППС. Расстояние между крепежами – 30–40 см, с обязательной фиксацией по периметру.
На металлических поверхностях монтаж осуществляют с применением антикоррозионных анкеров или саморезов с термошайбами. Крепежи должны иметь резиновые уплотнители для предотвращения сквозной влаги и терморазрушения. Перед монтажом поверхность обрабатывается праймером для улучшения адгезии. Допускается комбинированное крепление – клей плюс механические фиксаторы для повышения устойчивости конструкции к вибрациям и ветровым нагрузкам.
Особенности при работе с утеплительными системами включают обязательное выравнивание поверхности и использование армирующих слоев на основе стеклосетки поверх ЭППС для защиты от механических повреждений. При монтаже на фасадах рекомендуется выдерживать температурный режим укладки от +5 до +30 °C, чтобы исключить растрескивание клеевого состава и деформацию листов.
Вопрос-ответ:
Какие физические характеристики экструдированного пенополистирола делают его популярным в строительстве?
Экструдированный пенополистирол обладает низкой теплопроводностью, что обеспечивает хорошую теплоизоляцию. Он также устойчив к влаге и гниению, имеет высокую прочность на сжатие и долговечен. Эти качества позволяют использовать материал для утепления фундаментов, стен и крыш, обеспечивая защиту от холода и влаги.
В каких сферах помимо строительства применяется экструдированный пенополистирол?
Помимо строительства, этот материал используется в холодильной технике для изоляции камер и оборудования, в упаковке для защиты хрупких предметов при транспортировке, а также в ландшафтном дизайне для создания легких декоративных элементов. Его влагостойкость и прочность делают его востребованным в различных областях.
Как экструдированный пенополистирол ведет себя при воздействии влаги и перепадов температур?
Материал не впитывает воду, что предотвращает снижение его теплоизоляционных свойств при высокой влажности. При значительных перепадах температуры он сохраняет свою структуру и не теряет прочности. Это позволяет использовать его в условиях с повышенной влажностью и холодным климатом без риска деформаций или разрушения.
Какие методы монтажа применяются для установки экструдированного пенополистирола в утеплительных системах?
Экструдированный пенополистирол устанавливают с помощью клеевых составов, механического крепления с помощью дюбелей или комбинации обоих способов. Поверх него часто наносится армирующий слой с сеткой, который защищает от механических повреждений и создает ровную поверхность для последующей отделки.
Какие меры безопасности нужно учитывать при работе с экструдированным пенополистиролом?
При резке и обработке материала стоит использовать защитные очки и маску, чтобы избежать попадания мелких частиц в глаза и дыхательные пути. При монтаже на строительной площадке рекомендуется обеспечить хорошую вентиляцию помещения. Кроме того, материал горит при высоких температурах, поэтому важно соблюдать правила пожарной безопасности.
Загрузка...
