Наружные канализационные системы подвержены промерзанию при температуре ниже -5 °C, особенно в регионах с нестабильной подсыпкой и низким уровнем укладки труб. Чтобы избежать закупорки и разрушения трубопровода, применяется система обогрева на основе греющего кабеля. Оптимальный выбор зависит от условий эксплуатации, типа трубы, глубины заложения и требуемой мощности системы.
Для саморегулирующегося греющего кабеля характерна способность изменять мощность в зависимости от температуры окружающей среды. Он подходит для канализации, расположенной на глубине до 1,5 м, с диаметром трубы до 110 мм. Типичная удельная мощность – 16–33 Вт/м при 10 °C, но при замерзании воды она возрастает до 60 Вт/м. Такой кабель можно укладывать вдоль трубы либо внутри, если диаметр позволяет.
Резистивный кабель требует точного расчета длины и используется преимущественно для прямолинейных участков. Его монтаж дешевле, но он не адаптируется к температурным колебаниям и требует установки терморегулятора. При выборе важно учитывать коэффициент теплопотерь: например, для трубы из ПНД диаметром 100 мм при глубине залегания 0,8 м потребуется кабель мощностью не менее 25 Вт/м.
Ключевой критерий – стойкость к влаге и механическим повреждениям. Кабель должен иметь степень защиты не ниже IP67. При монтаже снаружи обязательно использование алюминиевого или стекловолоконного армирования и термостойкой изоляции. Для защиты от УФ-излучения и агрессивной среды почвы предпочтительны оболочки из фторполимера или модифицированного полиолефина.
Когда необходимо использовать греющий кабель в наружной канализации
Греющий кабель необходим в наружной канализации при риске промерзания трубопровода, что происходит при устойчивом понижении температуры воздуха ниже -5 °C. Особенно это актуально в регионах с продолжительной зимой, когда температура держится ниже -15 °C более 5 суток подряд.
Укладка кабеля требуется, если канализационные трубы проложены неглубоко – менее 1,2 метра от поверхности земли, то есть выше уровня сезонного промерзания. Даже при наличии утепления трубы остаются уязвимыми в зонах выхода из здания, на поворотах и при пересечении с другими коммуникациями.
Необходимость в кабеле возрастает при нестабильном использовании канализации, когда сточные воды поступают нерегулярно. В таких условиях в трубах может застаиваться жидкость, которая замерзает и блокирует сток. Пример: дачные дома или объекты с периодическим посещением.
Если наружная канализация выполнена из пластиковых труб (ПВХ, ПНД), склонных к растрескиванию при замерзании воды, греющий кабель помогает предотвратить разрушение системы. Также он обязателен при наличии принудительной канализации с насосными станциями – замерзание стояка или выходного патрубка приведёт к отказу оборудования.
Кабель обязателен в системах с уклоном менее нормативного (ниже 2 см на метр), так как низкая скорость стока способствует накоплению воды и льда. Также его рекомендуют при прохождении труб по открытым участкам, в подвальных или неотапливаемых технических зонах.
Типы греющих кабелей, подходящие для канализационных труб
Для наружной канализации применяются два основных типа греющих кабелей: резистивные и саморегулирующиеся. Каждый тип имеет особенности, критичные при выборе для конкретных условий эксплуатации.
Резистивные кабели обладают постоянным сопротивлением и равномерно нагреваются по всей длине. Наиболее распространены одножильные и двужильные варианты. Одножильные требуют возврата к точке подключения, что усложняет монтаж. Двужильные подключаются с одного конца, упрощая установку. Мощность – от 10 до 30 Вт/м, чего достаточно для труб диаметром до 110 мм при температуре до -25 °C. Установка требует терморегулятора для предотвращения перегрева и снижения энергозатрат.

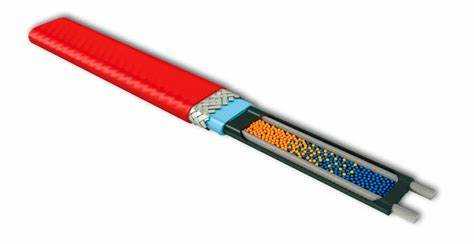

Саморегулирующиеся кабели изменяют тепловую отдачу в зависимости от температуры окружающей среды. При понижении температуры сопротивление снижается, и кабель греется сильнее; при повышении – наоборот. Это предотвращает перегрев даже при перекрытии теплопередачи, например, в точках соприкосновения кабеля с теплоизоляцией. Мощность – от 8 до 40 Вт/м. Идеальны для нестабильных климатических условий и протяжённых трасс с переменной теплоотдачей. Не требуют терморегулятора, но рекомендуется установка УЗО и автоматов защиты по току.
Для пластиковых труб предпочтительны саморегулирующиеся кабели с мощностью до 17 Вт/м, чтобы исключить риск оплавления. Для металлических труб возможна установка резистивных кабелей с мощностью до 30 Вт/м при наличии теплоизоляции. Важно учитывать, что кабель должен иметь защитную оболочку от влаги и УФ-излучения при наружной прокладке.
Выбор конкретного типа зависит от диаметра трубы, климатических условий и доступности электроэнергии. В условиях постоянных морозов и ограниченного обслуживания предпочтение стоит отдавать саморегулирующимся решениям с высокой надёжностью и длительным сроком службы.
Как рассчитать мощность кабеля в зависимости от диаметра и длины трубы
Для наружной канализации используется резистивный или саморегулирующийся кабель с удельной мощностью от 10 до 30 Вт/м. Выбор зависит от диаметра трубы, длины трассы и условий эксплуатации.
При диаметре трубы до 50 мм и глубине залегания до 1 метра достаточно мощности 15 Вт/м. При диаметре от 50 до 100 мм рекомендуется использовать кабель 20 Вт/м. Для труб свыше 100 мм, особенно если они находятся в незащищённых зонах или проходят по поверхности, мощность увеличивается до 25–30 Вт/м.
Общая мощность рассчитывается умножением длины трубы на удельную мощность кабеля. Например, для трубы длиной 20 метров и диаметром 75 мм: 20 м × 20 Вт/м = 400 Вт.
При прокладке в два витка по длине (например, если требуется защита не только снизу, но и сверху трубы), мощность удваивается: 20 м × 2 × 20 Вт/м = 800 Вт.
Если труба проходит через зону промерзания или участок с сильным ветром, учитывается температурный запас: к базовой мощности добавляют 20–30%. Например, 400 Вт + 25% = 500 Вт.
Для саморегулирующихся кабелей также важно учитывать стартовую нагрузку – в момент включения зимой кабель может потреблять в 1,5 раза больше. Это важно при подборе автоматов и питающего провода.
При длине трассы более 50 метров необходимо проверять сопротивление кабеля и допустимую нагрузку цепи, чтобы избежать перегрева или снижения эффективности обогрева.
Выбор кабеля с учётом климатических условий региона
Для регионов с температурой ниже -25 °C необходимы саморегулирующиеся кабели с высокой мощностью на старте – не менее 30 Вт/м. Это особенно актуально для северных территорий, где грунт промерзает глубже 1,5 м. Использование слабомощных кабелей в таких условиях приводит к неэффективному прогреву и образованию наледи внутри труб.
В умеренном климате, где зимняя температура редко опускается ниже -15 °C, достаточно кабеля мощностью 15–20 Вт/м. При этом важно учитывать не только температурный минимум, но и продолжительность периода со стабильными минусовыми температурами.
Влажность воздуха и уровень осадков также влияют на выбор. В регионах с высокой влажностью и обильными снегопадами предпочтительны кабели с повышенной устойчивостью к влаге и многослойной изоляцией – фторопласт или модифицированный полиэтилен.
Для южных областей, где промерзание почвы минимально, можно использовать кабель мощностью 10–15 Вт/м. Однако при нестабильных зимах рекомендуется саморегулирующийся кабель, адаптирующийся к резким температурным колебаниям.
При выборе также важно учитывать глубину прокладки труб. Чем ближе к поверхности, тем выше должны быть мощность и степень защиты кабеля. В районах с сезонным подтоплением обязательна защита кабеля от влаги не ниже IP67.
Как определить способ монтажа: внутрь трубы или снаружи
Выбор способа монтажа греющего кабеля зависит от конструкции канализационной системы, материала труб и условий эксплуатации. Правильное решение обеспечивает эффективность обогрева и снижает риск аварий.

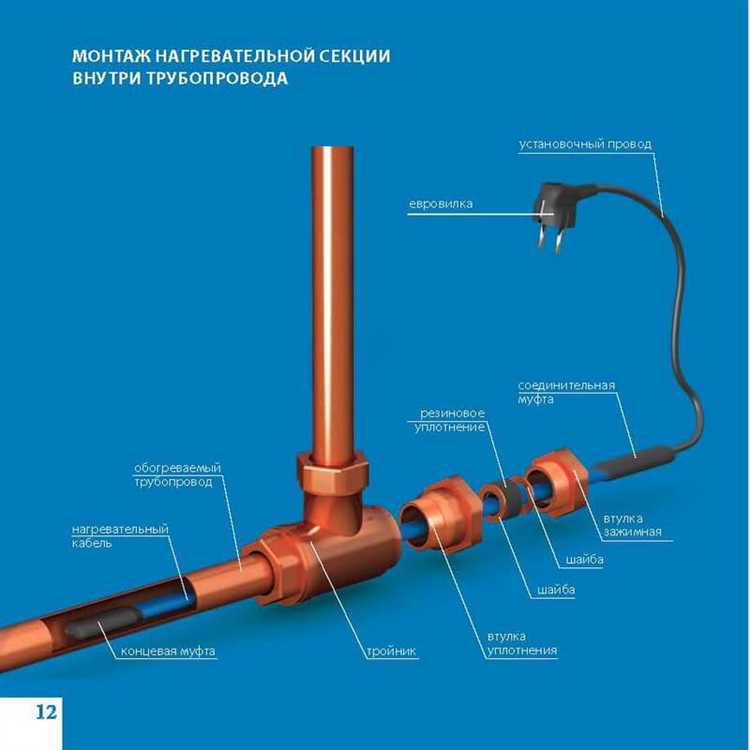

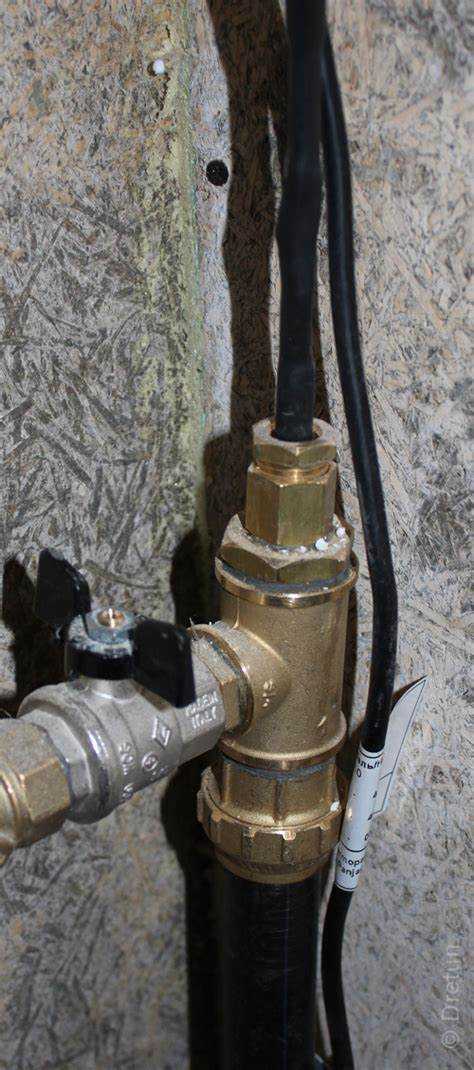

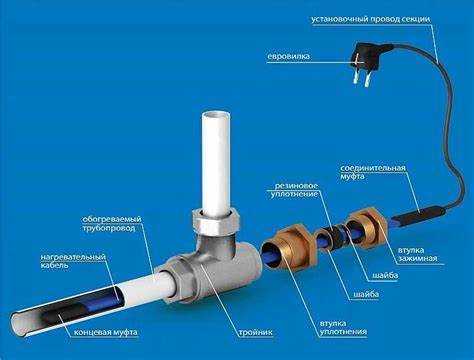

- Монтаж внутрь трубы целесообразен при наличии постоянного доступа к трубопроводу и возможности установки герметичной муфты ввода. Используется исключительно кабель с фторполимерной или полиолефиновой оболочкой, сертифицированный для применения в питьевом водоснабжении.
- Внутренний монтаж подходит для прямолинейных участков длиной не более 20–25 метров. На поворотах, тройниках и в сифонах возможны затруднения при протяжке.
- Труба должна иметь диаметр не менее 32 мм. В узких трубах кабель снижает проходимость сточных вод, повышая риск засоров.
- Обязательна установка УЗО с током утечки до 10 мА и терморегулятора для предотвращения перегрева кабеля при отсутствии потока воды.
- Монтаж снаружи трубы используется для любых типов труб, включая гофрированные и с поворотами. Не требует нарушения герметичности системы.

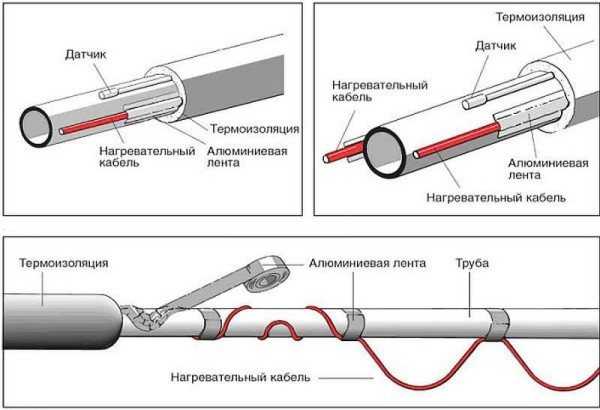

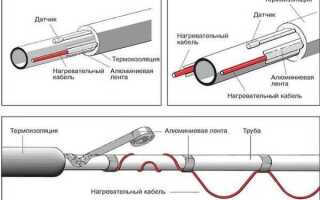

- Кабель укладывается вдоль трубы (1 или 2 линии) и фиксируется алюминиевым скотчем для равномерной теплоотдачи. Поверх обязательно наносится теплоизоляция толщиной не менее 20 мм.
- Подходит для длинных участков – до 100 м при использовании саморегулирующегося кабеля с питанием с обеих сторон.
- Рекомендуется в регионах с температурой ниже –15 °C и при неглубокой прокладке труб (менее 50 см от поверхности).
Если канализация проложена глубже 1 метра, применяется внешняя прокладка с минимальной мощностью кабеля (от 10 Вт/м), при мелком залегании или наличии колодцев – внутренняя установка предпочтительнее.
Совместимость кабеля с материалом канализационной трубы
Греющий кабель должен соответствовать химической и температурной стойкости материала трубы. Для полиэтиленовых труб рекомендуются кабели с силиконовой или фторопластовой изоляцией, выдерживающие температуру до 150 °C и устойчивые к воздействию агрессивных сред. Вариант с медной оплеткой обеспечивает надежное заземление и защиту от механических повреждений.
Для пластиковых труб из ПВХ и ПП лучше выбирать кабели с полиолефиновой оболочкой, которая предотвращает деформацию и разрушение под воздействием тепла и ультрафиолета. Металлические трубы допускают использование стандартных кабелей с минеральной изоляцией, при условии тщательной изоляции соединений для предотвращения коррозии.
Важно: Не применять кабели с маслостойкой изоляцией на трубах из полимеров, так как они могут вызывать химическую несовместимость и преждевременное разрушение поверхности трубы.
Оптимальный выбор – греющий кабель с сертификатами соответствия по температурному режиму и химстойкости, совпадающим с характеристиками канализационной трубы. Это гарантирует долговременную эксплуатацию и исключает риски деформации или протечек в системе.
Подключение греющего кабеля к электросети и выбор автоматики
Для подключения греющего кабеля к электросети требуется соблюдение ряда технических условий, обеспечивающих безопасность и эффективность работы системы. Кабель должен подключаться через отдельный автоматический выключатель с номиналом, рассчитанным по мощности нагрева. Рекомендуется использовать автоматы с характеристикой «C» или «D» для защиты от перегрузок при пусковых токах.
Проводка должна быть выполнена кабелем с сечением, соответствующим нагрузке, и иметь защиту от механических повреждений, особенно в местах ввода в здание и соединений.
- Используйте УЗО с током срабатывания не более 30 мА для предотвращения поражения электрическим током.
- Подключение должно осуществляться через клеммные колодки с плотным контактом, исключающим нагрев и искрение.
- Все соединения герметизируются с помощью специальных коробок, обеспечивающих защиту от влаги и пыли (не ниже IP65).
Выбор автоматики – ключевой момент для оптимизации работы греющего кабеля. Наиболее эффективны терморегуляторы с датчиками температуры и влажности, которые позволяют включать обогрев только при необходимости.
- Датчик температуры должен устанавливаться на поверхности трубы или в непосредственной близости от кабеля, чтобы точно измерять состояние объекта.
- Оптимальный диапазон регулировки: от +2°C до +10°C, что предотвращает образование льда без излишних энергозатрат.
- Используйте комбинированные регуляторы с функцией контроля влажности для активации обогрева только при наличии влаги, что особенно важно для наружных канализационных систем.
- Рекомендуется предусмотреть резервный источник питания или автоматический выключатель с защитой от короткого замыкания и перегрузок.
Правильное подключение и грамотный выбор автоматики обеспечат надежную защиту канализационных труб от замерзания, минимизируют энергозатраты и увеличат срок службы оборудования.
Частые ошибки при выборе и установке кабеля для канализации
Одна из распространённых ошибок – неправильный расчёт мощности греющего кабеля. Для наружной канализации оптимальная мощность составляет 15–20 Вт на метр трубы. Меньшая мощность не обеспечит эффективного обогрева, а избыточная приведёт к перерасходу электроэнергии и ускоренному износу кабеля.
Выбор кабеля без учёта материала труб – ещё одна ошибка. Для пластиковых труб рекомендуется кабель с двойной изоляцией и защитой от ультрафиолета, а для металлических – с повышенной устойчивостью к коррозии и влаге.
Неправильная укладка кабеля также снижает эффективность системы. Кабель должен равномерно распределяться вдоль всей длины трубы, избегая перекручиваний и участков с избыточным натяжением. Недопустимо оставлять свободные петли или скопления, так как это создаёт риск перегрева и повреждений.
Отсутствие качественной теплоизоляции вокруг трубы – серьёзный просчёт. Без неё тепло быстро теряется, и кабель не сможет поддерживать необходимую температуру для предотвращения замерзания сточных вод.
Неправильное подключение к электросети, особенно отсутствие автоматических устройств защиты (УЗО, автоматический выключатель), повышает риск коротких замыканий и выхода из строя системы обогрева.
Игнорирование рекомендаций производителя по монтажу и эксплуатации приводит к сокращению срока службы кабеля. Следует строго соблюдать инструкции по температурным режимам и методам крепления кабеля к трубе.
Вопрос-ответ:
Как правильно выбрать мощность греющего кабеля для наружной канализации?
Для выбора мощности греющего кабеля необходимо учитывать климатические условия региона, длину и диаметр труб, а также глубину заложения. Чем ниже температура воздуха зимой и чем длиннее участок, тем выше должна быть мощность. Обычно для наружных канализационных труб выбирают кабель с мощностью от 20 до 40 Вт на метр. Важно не переборщить с мощностью, чтобы избежать лишних затрат электроэнергии, но при этом обеспечить надежный обогрев и предотвращение замерзания жидкости в трубах.
Какие типы греющих кабелей лучше подходят для защиты наружной канализации от промерзания?
Среди наиболее популярных вариантов — резистивные и саморегулирующиеся кабели. Резистивные имеют постоянное тепловыделение, что подходит для участков с постоянным риском замерзания. Саморегулирующиеся кабели меняют мощность в зависимости от температуры поверхности, что помогает экономить электроэнергию и предотвращает перегрев. Для наружной канализации часто рекомендуют саморегулирующиеся варианты, так как они адаптируются к условиям эксплуатации и более долговечны.
Как правильно монтировать греющий кабель на наружные канализационные трубы?
Укладка кабеля начинается с тщательной очистки поверхности труб. Кабель можно фиксировать спиралью или параллельными линиями вдоль трубы, чтобы равномерно распределить тепло. Обязательно следует использовать термостойкие крепежи, не пережимающие кабель. После укладки кабеля трубу следует изолировать с помощью теплоизоляционных материалов, устойчивых к влаге и морозу. Это повысит эффективность системы и снизит энергозатраты.
Можно ли использовать греющий кабель на трубах из разных материалов, например, пластика и металла?
Греющий кабель подходит для большинства типов труб, включая полиэтиленовые, ПВХ и металлические. Однако стоит учитывать теплопроводность материала: металл быстрее передает тепло, поэтому температура на поверхности металла поднимается быстрее, чем на пластике. Важно правильно подобрать мощность и тип кабеля, а также обеспечить качественную теплоизоляцию. Также при монтаже на пластиковые трубы нужно избегать перегрева, так как материал может деформироваться при высокой температуре.
Какие ошибки чаще всего допускают при выборе греющего кабеля для наружной канализации?
Одной из распространённых ошибок является выбор кабеля с недостаточной мощностью, что приводит к недостаточному обогреву и замерзанию труб. Также встречается неправильный монтаж — слишком плотное крепление или отсутствие теплоизоляции снижает эффективность системы. Иногда выбирают кабель без учёта климатических условий региона, что снижает надёжность. Кроме того, не всегда учитывают особенности труб и их длину, из-за чего система работает нестабильно или тратит слишком много электроэнергии.
Какие параметры нужно учитывать при выборе греющего кабеля для наружной канализации?
При подборе греющего кабеля для наружной канализации важно обращать внимание на его мощность, материал оболочки и степень защиты от влаги и механических повреждений. Мощность кабеля должна быть достаточной для предотвращения замерзания труб в холодное время года, обычно это около 10-20 Вт на метр. Также стоит проверить рабочий температурный диапазон и устойчивость к ультрафиолету, если кабель будет находиться на открытом воздухе. Надежная изоляция и водонепроницаемость защищают систему от коротких замыканий и продлевают срок службы оборудования.
Можно ли использовать один и тот же греющий кабель для наружной канализации и для водопровода?
Хотя принципы работы греющих кабелей схожи, для наружной канализации и для водопровода могут применяться разные виды кабелей, так как требования к защите и нагрузке отличаются. Для канализационных труб важна высокая механическая прочность и устойчивость к агрессивным средам, а для водопровода — особое внимание уделяется точности поддержания температуры и гигиеническим нормам. Кроме того, длина и мощность кабеля должны соответствовать конкретным условиям эксплуатации и диаметру труб. Рекомендуется использовать кабель, специально предназначенный для каждого типа трубопровода, чтобы обеспечить надежность и безопасность системы.
