Маркировка IP (Ingress Protection) указывает на степень защищённости электрического оборудования от проникновения твёрдых тел и влаги. Она представляет собой двухзначный код, установленный международным стандартом IEC 60529. Первый символ обозначает уровень защиты от пыли и посторонних предметов, второй – от воды. Например, код IP67 указывает на полную пыленепроницаемость и возможность кратковременного погружения в воду на глубину до 1 метра.
Игнорирование уровня IP может привести к отказу оборудования, короткому замыканию или даже возгоранию. При установке электрооборудования на открытом воздухе или в помещениях с повышенной влажностью (ванные комнаты, производственные зоны) необходимо выбирать устройства с минимум IP44, а для условий с интенсивным воздействием воды – IP65 и выше.
В электросетях, где важна стабильная работа устройств – таких как распределительные щиты, автоматические выключатели, розетки и соединительные коробки – правильный выбор IP-рейтинга напрямую влияет на безопасность и срок службы оборудования. При этом важно учитывать не только предполагаемые условия эксплуатации, но и возможные аварийные ситуации, например затопление или пылевое загрязнение, особенно в промышленных зонах.
Рекомендовано использовать герметичные соединения, резиновые уплотнители и корпуса с соответствующей маркировкой IP, особенно при монтаже вне зданий. При сомнении всегда выбирать более высокий класс защиты: это снижает риск выхода из строя и упрощает техническое обслуживание.
IP защита в электрике: что обозначает и зачем нужна
Код IP (Ingress Protection) определяет степень защиты электрического оборудования от попадания твердых частиц и влаги. Он состоит из двух цифр. Первая указывает на защиту от пыли и предметов, вторая – от воды.
Примеры: IP20 означает защиту от объектов диаметром более 12,5 мм и отсутствие влагозащиты. IP65 – полная пыленепроницаемость и устойчивость к водяным струям. IP68 – полная защита от пыли и возможность длительного погружения в воду.
Выбор уровня IP напрямую зависит от условий эксплуатации. Для установки в помещениях с сухим воздухом достаточно IP20–IP30. На производстве с высокой запылённостью требуется минимум IP54. Во влажных помещениях, на улице или вблизи воды применяют устройства с IP65 и выше.
Неправильно подобранная степень IP ведет к коротким замыканиям, выходу из строя оборудования и пожароопасным ситуациям. Не стоит экономить на герметичности в условиях повышенного риска.
Монтажные шкафы, розетки, автоматы, распределительные коробки – всё должно соответствовать конкретным требованиям среды. Перед покупкой необходимо учитывать: уровень влажности, наличие пыли, механическое воздействие и температурные перепады.

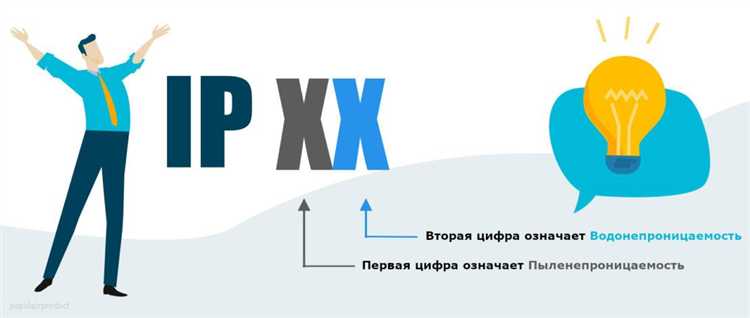

Как расшифровывается код IP и что означает каждая цифра
Код IP (Ingress Protection) состоит из двух цифр и определяет степень защиты оболочки электрического оборудования от внешних воздействий. Первая цифра указывает на уровень защиты от твердых тел и пыли, вторая – от влаги.
Первая цифра может принимать значения от 0 до 6. 0 – защита отсутствует. 1 – защита от объектов диаметром более 50 мм, например, случайного касания рукой. 2 – от предметов свыше 12,5 мм, например, пальцев. 3 – от тел более 2,5 мм, включая инструменты и провода. 4 – от частиц свыше 1 мм. 5 – частичная пылезащита: пыль может проникать, но не мешает работе устройства. 6 – полная герметичность, исключающая проникновение пыли.
Вторая цифра варьируется от 0 до 9. 0 – отсутствие защиты от воды. 1 – вертикально падающие капли. 2 – капли при наклоне корпуса до 15°. 3 – дождь под углом до 60°. 4 – брызги с любого направления. 5 – струи низкого давления. 6 – мощные водяные струи. 7 – кратковременное погружение на глубину до 1 м. 8 – длительное погружение на глубину свыше 1 м по условиям производителя. 9 – защита от воды под давлением, включая горячую воду и пар.
При выборе оборудования, например, для улицы, рекомендуется минимум IP65. Для помещений с высокой влажностью, как ванных комнат, – не ниже IP44. Для установки в местах с риском затопления – IP67 и выше.
Какие степени IP-защиты применяются в электротехническом оборудовании
Степень IP-защиты обозначается двумя цифрами. Первая указывает на защиту от твёрдых предметов, вторая – от влаги. В электротехнике используются следующие комбинации:
IP20 применяется в щитах и распределительных коробках внутри помещений. Защита от прикосновения пальцами обеспечена, но влагозащита отсутствует. Используется только в сухих условиях без риска конденсата.
IP44 – минимально допустимый уровень для наружных розеток и выключателей. Защищает от брызг с любого направления и проникновения твёрдых частиц более 1 мм. Применяется в ванных комнатах и на открытых верандах с навесом.
IP54 подходит для автоматики, щитов управления и уличных распределительных шкафов. Обеспечивает пылезащиту и защиту от водяных струй. Рекомендуется для пыльных производственных зон и уличных установок, где возможны атмосферные осадки.
IP65 используется в шкафах с критичным оборудованием. Полная защита от пыли и сильных водяных струй под давлением позволяет устанавливать такие корпуса на фасадах зданий, в цехах с влажной очисткой и в зонах с активным конденсатом.
IP67 необходим для оборудования, подверженного кратковременному затоплению. Применяется в зонах затопления, на объектах энергетики и связи. Обеспечивает полную герметичность при кратковременном погружении на глубину до 1 метра.
IP68 используется в кабельных муфтах, подводных фонарях и системах освещения бассейнов. Гарантирует длительную работу при постоянном погружении. Требует заводского тестирования на герметичность под давлением.
При выборе степени IP-защиты необходимо учитывать конкретные условия эксплуатации: наличие пыли, уровень влажности, риск механических повреждений. Неправильно подобранный уровень защиты ведёт к короткому замыканию, коррозии и выходу оборудования из строя.
Как определить необходимый уровень IP-защиты для помещений разного типа
Жилые помещения: для квартир и домов достаточно минимального уровня защиты – IP20. Он предотвращает попадание внутрь крупных твердых предметов и обеспечивает базовую защиту от прикосновения к токоведущим частям. Для ванных комнат следует выбирать не ниже IP44 – защита от брызг и влажности обязательна для приборов рядом с источниками воды.
Кухни и подсобные помещения: здесь высокая влажность и возможны разбрызгивания жидкости. Рекомендуется использовать оборудование с уровнем не ниже IP44. При установке розеток у раковин – IP54 и выше.
Промышленные объекты: в условиях пыли, стружки и агрессивных сред требуется IP54–IP65. Для влажных производственных зон или открытых площадок с частыми осадками необходим уровень от IP65 – полная пылезащита и устойчивость к струям воды под давлением.
Уличные установки: светильники, распределительные коробки и розетки на фасадах зданий или опорах освещения должны иметь минимум IP65. Это обеспечивает защиту от атмосферных осадков, пыли и температурных перепадов.
Подвальные помещения и гаражи: характерны повышенная влажность и пыль. Оптимальный уровень – IP44 и выше. При наличии открытых источников воды – IP54.
Медицинские учреждения: здесь предъявляются особые требования к электробезопасности. В операционных и стерильных зонах применяется оборудование с уровнем не ниже IP54, устойчивое к частым санитарным обработкам.
Технические шкафы и серверные: защита от пыли и перегрева – приоритет. Рекомендуется IP41–IP54, в зависимости от условий циркуляции воздуха и наличия кондиционирования.
Влияние IP-защиты на безопасность эксплуатации электроустановок
Степень IP-защиты (Ingress Protection) определяет устойчивость оболочки электрооборудования к проникновению твердых предметов и влаги. Несоответствие уровня IP конкретным условиям эксплуатации приводит к коротким замыканиям, перегреву, поражению электрическим током и выходу из строя оборудования.
Например, электроустановки с IP20 допускаются только в сухих помещениях без пыли. Использование их во влажной среде или на улице приводит к рискам поражения током из-за отсутствия защиты от конденсата и капель воды. Для уличного монтажа или промышленных зон с пылью и брызгами необходим минимум IP54, а в условиях высокого давления воды – не ниже IP65.
Повышенные уровни IP особенно критичны для электроустановок в пищевых, химических и медицинских объектах. IP66 и выше предотвращают загрязнение токоведущих частей жидкостями, агрессивными средами и мелкодисперсной пылью, исключая риск коротких замыканий и искрообразования.
При выборе уровня IP следует учитывать способ монтажа, ориентацию оборудования, наличие вибраций и регулярность очистки. Например, для оборудования, подверженного мойке под давлением, недостаточно просто герметичной крышки – необходимы уплотнители, устойчивые к химии и температурным колебаниям.
Неправильная оценка условий эксплуатации приводит к преждевременному выходу оборудования из строя, увеличению расходов на ремонт и риску несчастных случаев. Поэтому проектирование и монтаж электроустановок должны включать обязательную проверку соответствия уровня IP требованиям окружающей среды с учётом всех сценариев использования.
Чем отличается защита IP44 от IP65 на практике
IP44 обеспечивает защиту от твердых предметов размером более 1 мм и от брызг воды с любых направлений. Это подходит для помещений с умеренной влажностью и ограниченным воздействием пыли, например, для жилых комнат и офисов. Однако IP44 не выдержит мощных струй воды и не защитит устройство от проникновения мелкой пыли.
IP65 гарантирует полную защиту от пыли и водяных струй под давлением. Такой уровень необходим для оборудования, эксплуатируемого на улице, в промышленных условиях или местах с высокой влажностью и пылеобразованием. IP65 предотвращает повреждения, вызванные агрессивным воздействием внешней среды, что увеличивает срок службы и снижает риск выхода из строя.
На практике выбор между IP44 и IP65 определяется условиями эксплуатации. Если устройство находится под навесом, в помещении с контролируемой влажностью и минимальной пылью, IP44 достаточно. Для монтажа на открытом воздухе, в зонах с возможным воздействием дождя, пыли или струй воды – необходим IP65.
При установке электрики с IP44 требуется дополнительная защита от сильного загрязнения и попадания воды, например, с помощью корпуса или защитного кожуха. В случае IP65 дополнительные меры не требуются, что упрощает монтаж и эксплуатацию в сложных условиях.
Можно ли использовать оборудование с низкой IP-защитой на улице
Оборудование с низкой степенью IP-защиты (например, IP20 или ниже) не предназначено для эксплуатации на открытом воздухе без дополнительных мер защиты. Причина в отсутствии достаточной защиты от проникновения пыли и влаги, что может привести к выходу из строя и повышенной опасности поражения электрическим током.
При использовании на улице учитывайте следующие моменты:
- Влага: даже слабый дождь или конденсат способны повредить электронику, если корпус не имеет защиты минимум IP44.
- Пыль и грязь: уличные условия содержат мелкие частицы, которые могут проникать внутрь оборудования и нарушать работу, особенно если степень защиты ниже IP5x.
- Температурные колебания: резкие изменения температуры могут вызвать образование конденсата внутри незащищённого корпуса.
Для безопасного использования на улице оборудования с низкой IP-защитой необходимо:
- Устанавливать его в герметичные корпуса с соответствующим классом защиты (например, IP65 и выше).
- Обеспечить защиту от прямого воздействия осадков, например, под навесом или в специальных шкафах.
- Проводить регулярные осмотры и техническое обслуживание для выявления повреждений корпуса и устранения влаги.
- Использовать дополнительные уплотнители и герметики при монтаже, чтобы минимизировать риск проникновения воды и пыли.
Как маркировка IP помогает в выборе распределительных коробок и щитов
Маркировка IP (Ingress Protection) указывает на степень защиты распределительных коробок и щитов от пыли и влаги, что критично для правильного выбора оборудования под конкретные условия эксплуатации. Например, IP54 гарантирует защиту от пыли в количестве, затрудняющем работу устройства, и от брызг воды с любого направления, что подходит для помещений с повышенной влажностью и пылью, но не для наружных установок.
При выборе распределительной коробки для наружных условий рекомендуется ориентироваться на IP65 и выше. Такой уровень защиты обеспечивает полную герметичность от пыли и защиту от струй воды под давлением, что предотвращает попадание влаги и загрязнений внутрь корпуса, снижая риск короткого замыкания и коррозии контактов.
В помещениях с сухим и чистым воздухом можно использовать изделия с маркировкой IP20, обеспечивающей защиту от касания пальцем и проникновения твердых предметов размером более 12 мм. Это актуально для жилых и офисных помещений, где отсутствует воздействие влаги и пыли в больших концентрациях.
Для производственных цехов с наличием мелкой пыли и возможностью попадания капель жидкости оптимальны коробки и щиты с маркировкой IP54 или IP55. Это гарантирует надежную эксплуатацию электрооборудования в условиях, когда пыль и влага присутствуют, но не находятся под высоким давлением.
Важно учитывать, что IP-маркировка касается только внешней защиты корпуса, а не внутренних компонентов. Поэтому при выборе следует дополнительно обращать внимание на степень защиты внутри, если это необходимо для повышения надежности системы.
Требования к IP-защите в соответствии с нормативами и стандартами
Классы защиты IP (Ingress Protection) регламентируются международным стандартом IEC 60529 и служат для точного определения степени защиты оборудования от попадания твердых частиц и жидкости. Соответствие требованиям IP-защиты обязательно для всех электрических устройств, используемых в разных условиях эксплуатации.
- IEC 60529 – основной норматив, устанавливающий систему обозначений IP с двумя цифрами: первая – защита от пыли и твердых частиц (0-6), вторая – от влаги и жидкости (0-9).
- ГОСТ Р МЭК 60529 – российская адаптация международного стандарта, применимая для электротехнической продукции на территории РФ.
- Требования к минимальному классу IP определяются отраслевыми стандартами и условиями эксплуатации, например:
- Для электроустановок внутри помещений обычно достаточно IP20 – защита от пальцев и крупных частиц.
- Для оборудования на открытом воздухе обязательна защита не ниже IP54 – пыленепроницаемость и защита от брызг воды.
- В агрессивных и влажных средах применяют IP65 и выше – полная пыленепроницаемость и защита от струй воды.
- Для подводных или сильно загрязненных условий – IP67 и IP68, обеспечивающие кратковременное или длительное погружение в воду.
- При выборе оборудования учитывают требования не только по IP, но и сопутствующие нормативы безопасности, например, EN 61439 для низковольтных комплектных устройств, которые строго регламентируют уровень защиты корпусов.
- Для обеспечения соответствия стандартам обязательна проверка IP-класса в лабораторных условиях с использованием специальных методик испытаний на проникновение пыли и воды.
Соблюдение нормативных требований к IP-защите гарантирует долговечность электротехнических изделий, безопасность эксплуатации и предотвращает риск коротких замыканий, возгораний и отказов оборудования.
Вопрос-ответ:
Что обозначает индекс IP в электроустановках?
Индекс IP — это международный стандарт, который определяет уровень защиты корпуса оборудования от проникновения твердых предметов и влаги. Первая цифра показывает защиту от пыли и других частиц, вторая — от воды. Этот показатель помогает понять, насколько устройство подходит для работы в разных условиях.
Зачем нужно обращать внимание на степень защиты IP при выборе электрических приборов?
Степень защиты IP влияет на надежность и долговечность оборудования. Например, в помещениях с повышенной влажностью или на улице техника должна иметь высокий уровень защиты, чтобы избежать коротких замыканий и повреждений от пыли или воды. Без правильного выбора можно получить поломку и риск для безопасности.
Как понять, какой класс защиты IP необходим для конкретного электрического устройства?
Выбор класса IP зависит от условий эксплуатации. Для сухих и чистых помещений подойдет минимальный уровень защиты. Если прибор используется на улице или в производственных цехах с пылью и влагой, требуется более высокий класс. Обычно в технической документации указываются рекомендации по необходимой степени защиты для конкретных ситуаций.
Какая разница между цифрами в маркировке IP, например, IP20 и IP65?
Первая цифра обозначает защиту от твердых предметов и пыли — в IP20 это защита от крупных объектов размером более 12 мм, а в IP65 корпус полностью защищен от пыли. Вторая цифра отражает защиту от воды — в IP20 никакой защиты нет, а IP65 означает, что корпус выдерживает струи воды под давлением без повреждений.
Можно ли использовать устройства с низким уровнем IP на улице или во влажных помещениях?
Использовать такие приборы вне предназначенных условий не рекомендуется. Низкий уровень защиты не предотвратит попадание влаги или пыли внутрь, что приведет к поломкам и опасности короткого замыкания. Лучше выбирать устройства с соответствующей маркировкой для конкретных условий эксплуатации.
