Насосная станция – это автономная система водоснабжения, способная обеспечить стабильное давление и подачу воды из колодца в дом. Для самостоятельного подключения необходимо учесть глубину водоносного слоя, характеристики насоса и особенности участка. Оптимальной считается глубина колодца до 8 метров для поверхностных станций. При большей глубине потребуется эжектор или установка глубинного насоса.
Перед началом работ нужно выбрать место размещения станции. Оно должно быть сухим, защищённым от замерзания и находиться как можно ближе к колодцу. Длина всасывающей магистрали не должна превышать 9 метров. Используют армированный ПНД-трубопровод диаметром не менее 32 мм с обратным клапаном на конце, опущенным в воду.
Подключение станции к колодцу начинается с герметизации ввода трубы в шахту. Для этого применяют пластиковые гермовводы или цементную заделку. Важно, чтобы труба уходила в колодец под уклоном не менее 2 см на метр для слива воды при остановке системы. Насос подключается через фильтр грубой очистки и обратный клапан на входе, а также через гидроаккумулятор и реле давления на выходе.
Электропитание насосной станции должно быть организовано через отдельный автомат и УЗО с током утечки не выше 30 мА. Сечение кабеля подбирается по мощности насоса, обычно достаточно медного провода 3×2.5 мм² при длине до 30 метров. Все соединения изолируются герметичными муфтами.
После монтажа проводится опрессовка системы, запуск и настройка реле давления. Диапазон включения/отключения задаётся исходя из характеристик станции, обычно от 1.4 до 2.8 бар. При падении давления ниже порога включения насос подаёт воду, при достижении верхнего – отключается. Правильная настройка исключает частые циклы включения и продлевает срок службы оборудования.
Выбор подходящего места для установки насосной станции
Насосная станция должна располагаться так, чтобы обеспечивалась стабильная работа оборудования и удобство обслуживания. Неправильный выбор места приводит к перегреву, вибрациям, шуму и ускоренному износу узлов.
- Расстояние от колодца до станции – не более 10 метров. При превышении длины всасывающего трубопровода снижается производительность, увеличивается нагрузка на насос.
- Перепад по высоте между станцией и зеркалом воды – не более 8 метров. Это ограничение связано с физическими свойствами всасывания. Чем ниже уровень воды, тем ближе станция должна быть к колодцу.
- Основание – ровная бетонная плита или жесткая площадка, исключающая вибрации и перекосы. Допустимый уклон – не более 2°.
- Помещение или короб должно быть защищено от промерзания. Минимальная температура в зимний период – не ниже +2 °C. Для этого используют утепленные хозблоки, кессоны, приямки с крышкой и теплоизоляцией.
- Допустимый уровень влажности – не более 70 %. При превышении образуется конденсат, ухудшающий контакт в соединениях и повышающий риск коррозии.
- Доступ к станции должен обеспечивать демонтаж крышки гидроаккумулятора, замену реле давления, проверку обратного клапана. Минимальное свободное пространство со всех сторон – 50 см.
- Уровень шума – от 60 до 80 дБ. Не устанавливайте станцию вблизи спален, жилых зон и окон. При необходимости используйте шумоизоляцию корпуса или обшивку из минеральной ваты и ГКЛ.
Размещение внутри дома допускается только при наличии виброразвязки, шумоизоляции и канализации для аварийного слива. В остальных случаях предпочтительно устанавливать станцию вне жилых помещений.

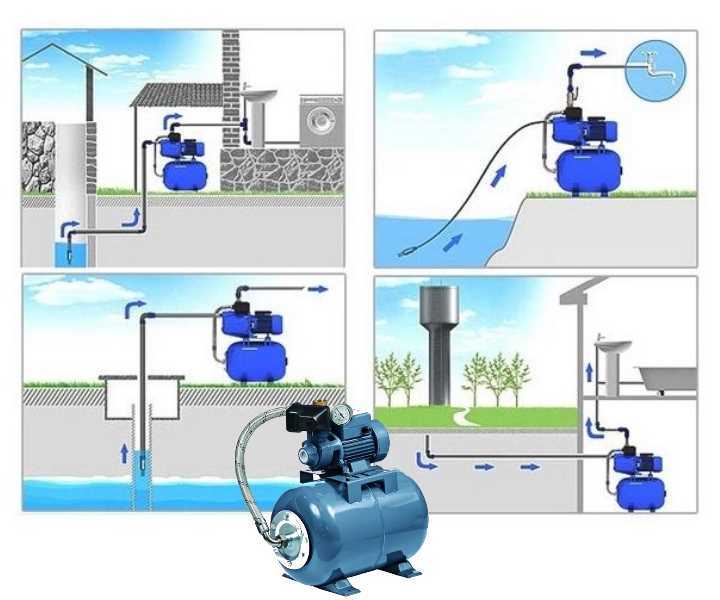

Как правильно организовать забор воды из колодца
Забор воды должен осуществляться не с самого дна, а с глубины 30–50 см выше уровня дна колодца, чтобы избежать попадания ила и песка. Оптимальное расположение точки всасывания – на 1–1,5 метра ниже уровня воды, но не ближе 40 см к дну.
Используйте всасывающий шланг армированного типа с внутренним диаметром не менее 25 мм. Он должен быть герметично соединён с обратным клапаном, который предотвращает слив воды обратно в колодец после выключения насоса.
Клапан устанавливается вертикально на конце шланга. Он должен быть изготовлен из латуни или пластика с фильтрующей сеткой. Перед опусканием клапана проверьте целостность прокладок и плотность соединений, чтобы избежать подсоса воздуха.
Шланг должен входить в шахту колодца через герметичный ввод. Лучше всего использовать специальный гермоввод с зажимом, предотвращающим попадание поверхностной воды внутрь шахты.
Рекомендуется подвесить шланг с клапаном на синтетическом тросе, не опирая его на дно. Это уменьшает риск повреждения клапана и снижает вероятность засорения.
Для периодической очистки фильтра рекомендуется предусмотреть возможность извлечения шланга без демонтажа всей системы. Если используется оголовок, он должен иметь обслуживаемый люк или ревизионное отверстие.

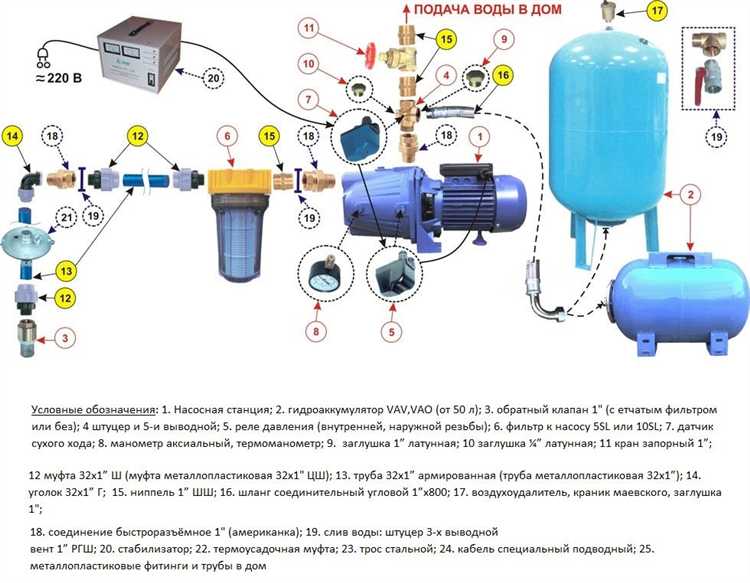

Подключение насосной станции к водопроводу дома
Перед подключением насосной станции необходимо установить обратный клапан на всасывающую магистраль, чтобы исключить слив воды из системы при остановке. Расстояние от станции до точки подключения к водопроводу не должно превышать 10 метров по длине и 7 метров по вертикали, включая глубину всасывания.
Для соединения с внутренним водопроводом используют переходник с наружной резьбой, обычно 1 дюйм, подходящий к выходному отверстию станции. К нему подключается труба ПНД или металлопластик, закреплённая на стенах с помощью клипс. В местах соединений обязательна установка кранов и разъёмов для демонтажа.
Рекомендуется использовать гидроаккумулятор объёмом не менее 24 литров, чтобы снизить частоту включений насоса. Давление включения и отключения задаётся на реле давления, обычно 1,5 и 3,0 бар соответственно. Подключение к электросети выполняется через автомат с УЗО, рассчитанный на мощность станции.
Трубопровод должен быть защищён от промерзания: укладка ниже глубины промерзания или использование греющего кабеля с теплоизоляцией. В точке ввода в дом устанавливается фильтр грубой очистки перед первым потребителем.
Для проверки герметичности система заполняется водой, затем поочерёдно открываются краны в доме. Давление в системе должно стабильно держаться без включения насоса при закрытых кранах не менее 30 минут.
Устройство обратного клапана и его размещение
Обратный клапан предотвращает самопроизвольный слив воды из напорной магистрали обратно в колодец после отключения насосной станции. Он пропускает воду только в одном направлении – от источника к системе водоснабжения.
Конструкция состоит из корпуса, запорного элемента (шарика или тарелки с пружиной), седла и уплотнений. При включении насоса создаётся разрежение, клапан открывается. После остановки – пружина или давление столба воды возвращает запорный элемент в исходное положение, герметично перекрывая обратный ток.
Оптимальное размещение – на всасывающей трубе перед насосом, как можно ближе к заборной части. При установке клапан должен находиться в горизонтальном или вертикальном положении по направлению потока, строго в соответствии со стрелкой на корпусе. Важно обеспечить его полное погружение в воду для исключения подсоса воздуха.
При глубине колодца более 8 метров дополнительно монтируют погружной обратный клапан прямо на заборном конце трубы. Для поверхностных насосов с выносным эжектором используются два клапана: один – на дне колодца, второй – перед насосом.
Соединения уплотняются фум-лентой или паклей с пастой. После монтажа следует проверить герметичность: при заполненной системе вода не должна уходить обратно при отключении насоса. Наличие обратного клапана критично для стабильной работы автоматики насосной станции.
Герметизация соединений и проверка системы на утечки
Все резьбовые соединения необходимо уплотнять сантехнической лентой ФУМ либо льняной подмоткой с пастой. При использовании ФУМ-ленты достаточно 6–8 витков по резьбе, натягивая с умеренным усилием. Лён следует наносить по часовой стрелке, равномерно, без наплывов, после чего покрыть герметизирующей пастой, устойчивой к воде и температурным колебаниям.
Для компрессионных фитингов важно следить за целостностью уплотнительных колец. При затяжке не допускается перекос или чрезмерное усилие – это приводит к деформации пластика и утечкам. Убедитесь, что труба входит в фитинг до упора, иначе герметизация нарушается.
После сборки всех элементов систему заполняют водой, не включая насос. Давление должно быть стабильным в течение 20–30 минут. Падение давления указывает на утечку. Места соединений осматриваются визуально. При необходимости – протяжка фитингов или повторная герметизация резьбы.
После первичной проверки запускается насос. В течение первых минут работы проверяются все соединения на наличие протечек под давлением. При обнаружении капель или влаги соединение демонтируется и герметизируется повторно. При наличии манометра контролируется стабильность давления после отключения насоса – резкое падение свидетельствует о нарушении герметичности в обратном клапане или трубопроводе.
Настройка реле давления и проверка рабочих режимов
Перед началом настройки отключите питание насосной станции. Снимите крышку реле давления, чтобы получить доступ к регулировочным винтам. Обычно на реле два винта: один отвечает за уставку включения насоса (нижнее давление), другой – за отключение (верхнее давление).
Для большинства бытовых систем рекомендуются следующие параметры: включение насоса при давлении 1,5–1,7 бар и отключение при 2,8–3,0 бар. Установите винт включения по часовой стрелке для повышения давления срабатывания и против часовой – для понижения.
Винт отключения регулируется аналогично, но сдвигайте его так, чтобы разница между включением и отключением была не меньше 1,2 бар – это предотвращает слишком частое включение насоса.
После регулировки подключите питание и проверьте работу станции. Для этого откройте кран и наблюдайте за срабатыванием реле: насос должен включаться при достижении нижнего давления и выключаться при верхнем. Важно контролировать отсутствие гидроударов и резких скачков давления.
Если насос включается слишком часто, увеличьте разрыв между нижним и верхним давлениями. Если насос не выключается, проверьте целостность мембраны гидроаккумулятора и исправность контактов реле.
Регулярно проверяйте давление в гидроаккумуляторе при выключенном насосе с помощью манометра, оно должно соответствовать нижней уставке реле с точностью ±0,1 бар. При необходимости подкачайте воздух насосом или компрессором.
Вопрос-ответ:
Как правильно выбрать место для установки насосной станции рядом с колодцем?
Для установки насосной станции необходимо выбрать ровное и сухое место, расположенное максимально близко к колодцу. Важно обеспечить удобный доступ для обслуживания и защиту оборудования от попадания влаги и грязи. Рядом с насосной станцией не должно быть мест с застоем воды или глубоких ям, чтобы предотвратить коррозию и повреждения. Также рекомендуется предусмотреть площадку с небольшим уклоном для отвода воды и защитить оборудование от прямого солнечного света и осадков с помощью навеса или крышки.
Какие этапы нужно пройти при подключении насосной станции к колодцу своими руками?
Процесс подключения включает несколько основных шагов. Сначала следует подготовить и установить обратный клапан и фильтр на входе, чтобы защитить насос от загрязнений и обратного потока воды. Затем нужно подключить всасывающую трубу к насосу и опустить её в колодец, обеспечив герметичность соединений. После этого устанавливают насосную станцию на подготовленное место и подключают к электросети. Важно проверить герметичность всех соединений, затем заполнить систему водой и провести запуск. В завершение настраивают давление и проверяют работу оборудования под нагрузкой.
Какие материалы и инструменты потребуются для подключения насосной станции к колодцу?
Для монтажа насосной станции понадобятся пластиковые или металлические трубы соответствующего диаметра, фитинги, обратный клапан, фильтр грубой очистки, уплотнители и крепежные элементы. Из инструментов пригодятся разводные ключи, отвертки, пассатижи, рулетка и уровень для контроля установки. Для герметизации соединений полезно иметь ленту ФУМ или сантехнический герметик. Электропроводка и розетка должны соответствовать требованиям безопасности. Правильный выбор материалов поможет избежать протечек и обеспечит долгую службу системы.
Как проверить правильность работы насосной станции после подключения к колодцу?
После установки станции нужно запустить насос и внимательно следить за показаниями манометра. Давление должно стабильно поддерживаться в пределах, указанных в инструкции к оборудованию. Нужно убедиться, что насос не издает посторонних шумов и вибраций, а подача воды происходит без перебоев. Следует проверить все соединения на предмет протечек и отрегулировать реле давления при необходимости. Если вода поступает равномерно, а оборудование работает без сбоев, значит подключение выполнено корректно.
