Повышенное давление в системе с насосной станцией Джилекс может привести к ускоренному износу узлов, нестабильной работе автоматики и протечкам. Оптимальное значение давления на выходе – 2,5–3 атмосферы. Если манометр показывает более 3,5 атм, необходимо вмешательство.
Сначала проверяют давление в гидроаккумуляторе при отключённой станции. Штатное значение – 1,4–1,7 бар для большинства моделей. Измерение проводят автомобильным манометром, предварительно сбросив давление в системе через сливной кран. При необходимости воздух подкачивается насосом до нужного уровня.
Если насос часто включается, это может быть связано с избыточным давлением отключения. Регулировка осуществляется на реле давления: винт с пружиной P отвечает за общий диапазон, винт ΔP – за разницу между включением и отключением. Для снижения максимального давления винт P ослабляют, делая это по четверти оборота с повторной проверкой после каждого изменения.
Перепады давления возможны и из-за засора фильтра на входе. Сетку или колбу фильтра промывают и проверяют на наличие повреждений. Также стоит убедиться в отсутствии обратного клапана с чрезмерным сопротивлением – такие элементы могут провоцировать резкие скачки давления.
Если после регулировки параметры стабилизировались, но при этом производительность стала недостаточной, возможен износ рабочего колеса насоса. В этом случае требуется замена или полная ревизия станции.
Проверка и регулировка реле давления

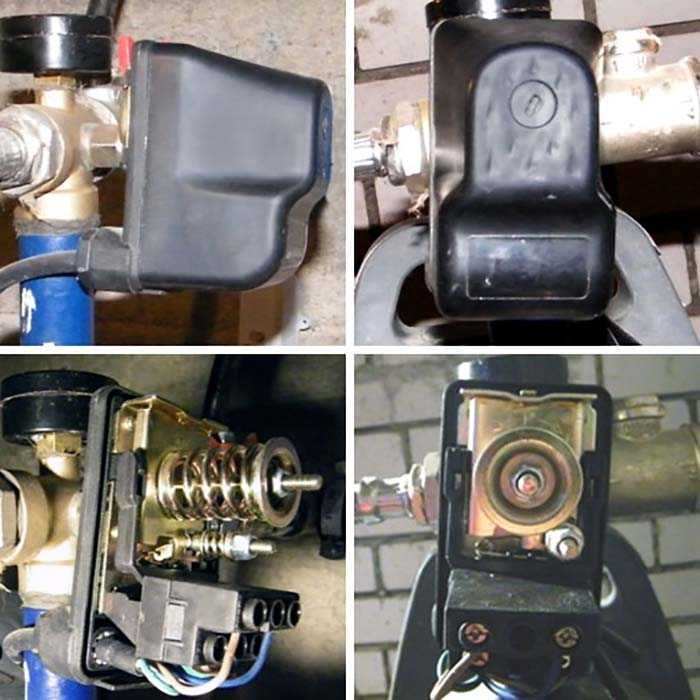

Перед началом работы отключите питание насосной станции и сбросьте давление, открыв кран. Открутите крышку реле давления – обычно она крепится одним винтом.
На реле установлены две пружины. Большая пружина регулирует давление включения, малая – дифференциал, то есть разницу между включением и отключением. Например, если давление отключения выставлено на 3 бар, а дифференциал – 1 бар, то насос включится при 2 барах.
Для снижения давления: поверните большую пружину против часовой стрелки – давление включения и отключения уменьшится. Если нужно уменьшить только разницу между ними, ослабьте малую пружину. Регулировку выполняйте поэтапно, по четверти оборота, с промежуточной проверкой.
После настройки включите питание, закройте сливной кран и проверьте работу системы: давление включения и отключения должно соответствовать заданным параметрам. При необходимости повторите регулировку.
Рекомендуется использовать манометр с точностью не ниже 0,1 бар, установленный в системе постоянно или временно в процессе настройки.
Настройка объёма воздуха в гидроаккумуляторе
Перед началом настройки необходимо отключить насосную станцию и полностью слить воду из гидроаккумулятора через дренажный кран или сливной вентиль. Это обеспечит корректное измерение давления воздуха.
Измерение проводится манометром, подключённым к ниппелю бака. Давление воздуха в пустом баке должно быть на 10–12% ниже давления включения насоса. Например, если насос включается при 2,0 бар, в баке должно быть около 1,8 бар.
Корректировка выполняется с помощью автомобильного насоса или компрессора. При пониженном давлении увеличивается частота включения насоса, снижается ресурс мембраны. При завышенном – уменьшается объём доступной воды, что тоже влияет на работу системы.
Измерение давления следует проводить минимум раз в 3 месяца. При утечке воздуха через ниппель требуется его замена. Если воздух теряется через мембрану, необходима её замена или покупка нового бака.
Очистка или замена засорённого фильтра на входе
Фильтр на входе насосной станции Джилекс защищает гидравлическую часть от песка, ила и других механических включений. Засорение фильтра вызывает увеличение сопротивления на всасывании, что приводит к падению давления на выходе и нестабильной работе.
- Перед обслуживанием отключите питание станции и перекройте подачу воды.
- Снимите фильтр, установленный перед насосом. В моделях Джилекс он чаще всего расположен на всасывающем патрубке.
- Если используется сетчатый фильтр грубой очистки, извлеките элемент и промойте под сильным напором воды до полного удаления загрязнений.
- При наличии отложений, не удаляемых водой, используйте мягкую щётку или замочите элемент в слабом растворе уксусной кислоты на 15–20 минут, затем тщательно промойте.
- Проверяйте целостность сетки. Повреждённый фильтрующий элемент снижает эффективность и требует замены.
- Если установлен сменный картридж, замените его новым, совместимым по типу и пропускной способности (не менее 20 л/мин для станций до 1.5 кВт).
- Установите фильтр обратно, плотно затяните соединения, избегая подсоса воздуха.
Проверку состояния фильтра рекомендуется выполнять каждые 2–4 недели в зависимости от качества источника воды. Регулярное обслуживание предотвращает перегрузку насоса и продлевает срок службы оборудования.
Проверка состояния обратного клапана

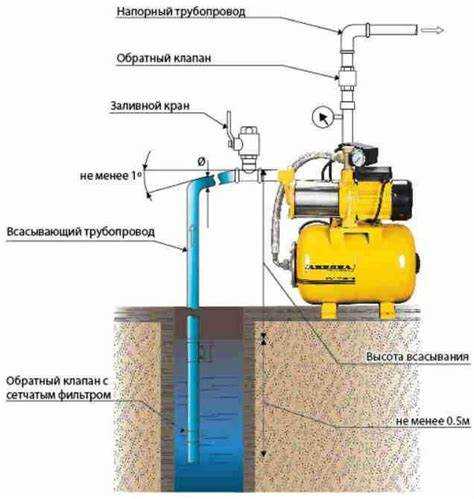

Обратный клапан в насосной станции Джилекс предотвращает возврат воды в источник после остановки насоса. При его неисправности возможно падение давления в системе, частые включения насоса и колебания напора.
Для проверки состояния клапана выполните следующее:
1. Остановите насос и сбросьте давление, открыв кран.
2. Отсоедините всасывающий трубопровод или блок с обратным клапаном. В большинстве моделей Джилекс он установлен либо на входе в насос, либо в скважинном адаптере.
3. Осмотрите седло и запорный элемент клапана. Износ, трещины, следы отложений указывают на нарушение герметичности. Проверьте, не застрял ли мусор между клапаном и седлом.
4. Продуйте клапан ртом в обратном направлении – воздух не должен проходить. Если проходит, клапан требует замены.
5. Убедитесь, что пружина клапана возвращает запорный элемент в исходное положение без заеданий.
6. При наличии загрязнений очистите детали клапана от налета и песка. При деформации корпуса или нарушении уплотнения замените клапан целиком.
7. После установки проверьте герметичность соединений с помощью мыльного раствора и проконтролируйте давление в системе в течение 30 минут. Падение более чем на 0.2 бар указывает на утечку.
Регулярная проверка каждые 3–6 месяцев позволяет поддерживать стабильную работу насосной станции и избежать перегрузки насоса из-за частых запусков.
Снижение длины или сопротивления напорного трубопровода
Сопротивление в напорной линии напрямую влияет на давление, создаваемое насосом. Уменьшение длины трубопровода – первый способ снижения нагрузки. Каждые дополнительные 10 метров горизонтального участка увеличивают потери давления на 0,1–0,3 бар в зависимости от диаметра трубы и скорости потока. Укорачивание маршрута или изменение его конфигурации (например, исключение ненужных поворотов) снижает это значение.
Диаметр трубопровода должен соответствовать производительности станции. Например, при расходе 2,5 м³/ч оптимальный внутренний диаметр трубы – не менее 25 мм. Меньший диаметр вызывает рост гидравлического сопротивления и перегрузку насоса.
Необходимо свести к минимуму количество угловых соединений. Каждый отвод на 90° эквивалентен 1–1,5 метрам прямого участка. Рекомендуется использовать радиусные колена вместо стандартных угловых фитингов – они обеспечивают более плавный поток и уменьшают сопротивление.
Использование труб с гладкой внутренней поверхностью (например, полиэтилен или металлопластик) снижает коэффициент трения по сравнению с металлическими трубами. Также важно избегать загрязнений внутри трубопровода: отложения уменьшают сечение и увеличивают сопротивление.
Если трубопровод проходит вертикальные участки, каждый метр подъема увеличивает давление на 0,1 бар. При невозможности изменить трассу стоит рассмотреть установку обратного клапана ближе к источнику воды для предотвращения столба давления в трубах при остановке насоса.
Установка байпаса для разгрузки давления
Байпас – обходной трубопровод с регулирующим клапаном, позволяющий сбросить избыточное давление, минуя насос. Для насосных станций Джилекс байпас монтируют на напорном трубопроводе перед обратным клапаном. Диаметр байпаса выбирают равным или на один размер меньше основного трубопровода, обычно 25–32 мм для типовых бытовых систем.
Клапан байпаса должен обеспечивать плавную регулировку пропускной способности, чтобы давление не превышало 3–4 бар, рекомендованных для насосов Джилекс. Для контроля давления устанавливают манометр до и после байпаса. При превышении давления клапан постепенно открывают, направляя часть воды в обратный трубопровод или в дренаж.
Монтаж начинается с установки байпаса параллельно основному трубопроводу с двумя запорными кранами для отключения и обслуживания. После установки проверяют герметичность соединений и проводят испытания на максимальном рабочем давлении. Оптимальный режим работы достигается при поддержании перепада давления не выше 1,5 бар между входом и выходом байпаса.
Рекомендуется использовать клапаны с износостойкими уплотнителями и возможность точной настройки. Для повышения надежности системы байпас подключают к автоматическому контроллеру давления, который регулирует открытие клапана в зависимости от показаний датчиков.
Контроль температуры воды и внешних условий работы
Температура воды напрямую влияет на нагрузку насосной станции Джилекс. При превышении 35 °C увеличивается вязкость жидкости, что приводит к повышенному энергопотреблению и износу рабочих элементов насоса. Оптимальный температурный диапазон для эффективной работы – от 5 до 25 °C.
- Регулярно измеряйте температуру воды на входе в насос с помощью точных термометров или датчиков с погрешностью не более ±0,5 °C.
- При обнаружении температуры выше 30 °C стоит установить дополнительное охлаждение или обеспечить циркуляцию более холодной воды.
- Используйте термостойкие уплотнители и материалы, рассчитанные на эксплуатацию при температуре до 60 °C, чтобы избежать преждевременного выхода из строя компонентов.
Внешние условия также влияют на работу насосной станции:
- Температура окружающей среды. При показателях выше +40 °C рекомендуется организовать тень или вентиляцию для оборудования, чтобы избежать перегрева электродвигателя.
- Влажность воздуха. Высокая влажность ускоряет коррозию и ухудшает изоляционные свойства проводки. Используйте влагозащитные корпуса и регулярно проверяйте состояние изоляции.
- Запыленность и загрязнения. Засорение вентиляционных решёток снижает теплоотвод и повышает риск перегрева. Проводите ежемесячную очистку оборудования.
Для автоматизации контроля внедрите систему мониторинга с датчиками температуры и влажности, способную отключать насос при превышении допустимых параметров.
Использование регулировочного клапана на выходе системы
Регулировочный клапан устанавливается на выходе насосной станции Джилекс для точной настройки давления в системе. Он позволяет уменьшить избыточное давление, предотвращая перегрузку оборудования и повышая срок службы насоса.
Оптимальный выбор клапана основывается на максимальном расходе и рабочем давлении. Для насосных станций Джилекс с производительностью до 60 л/мин рекомендуется использовать клапаны с диапазоном регулировки давления от 1,5 до 4,0 бар.
Настройка клапана должна производиться с учётом максимально допустимого давления, указанного в технической документации насоса. Избыточное сужение клапана приводит к повышению нагрузки на электродвигатель, поэтому регулировка должна быть плавной и контролируемой.
Рекомендуется устанавливать манометр непосредственно после клапана для контроля фактического давления. При стабильном рабочем режиме давление должно находиться в пределах 2,0–2,8 бар, что обеспечивает баланс между производительностью и безопасностью.
Периодическое обслуживание клапана включает проверку и очистку запорного механизма от загрязнений. Наличие регулирующего клапана снижает гидроудары и исключает резкие скачки давления, что минимизирует риск выхода из строя компонентов насосной станции.
Вопрос-ответ:
Почему на насосной станции Джилекс поднимается слишком высокое давление?
Высокое давление в системе может возникать из-за неправильных настроек реле давления, избыточного напора в трубопроводе или засорения фильтров. Также причиной может быть слишком маленький гидроаккумулятор, из-за чего насос часто включается и создает скачки давления.
Какие действия помогут уменьшить давление на насосной станции Джилекс без замены оборудования?
Для снижения давления можно отрегулировать настройки реле давления, увеличив порог срабатывания или изменив диапазон давления. Проверка и очистка фильтров от грязи поможет избежать лишнего сопротивления потоку воды. Также полезно проверить и, при необходимости, увеличить объем гидроаккумулятора, чтобы насос реже запускался.
Можно ли снизить давление на насосной станции Джилекс с помощью изменения конфигурации трубопровода?
Да, иногда изменение диаметра труб или установка специальных регулирующих клапанов помогает уменьшить давление. Если в системе есть резкие изгибы или сужения, их стоит заменить или устранить, чтобы улучшить поток воды и избежать скачков давления.
Какие последствия могут быть от слишком высокого давления на насосной станции Джилекс и как это избежать?
Чрезмерное давление увеличивает нагрузку на насос и трубопровод, что ведет к ускоренному износу и возможным поломкам. Это может вызвать протечки, шум в системе и повышенный расход электроэнергии. Чтобы избежать проблем, важно регулярно проверять настройки реле давления, следить за состоянием гидроаккумулятора и вовремя очищать фильтры.
