Регулировка яркости светодиодной ленты позволяет адаптировать освещение под разные задачи: от яркой подсветки рабочего стола до мягкого вечернего света. Для этого нужен диммер – компактное устройство, которое изменяет напряжение или импульсную ширину сигнала, управляя интенсивностью свечения.
Перед монтажом необходимо проверить, поддерживает ли используемая светодиодная лента диммирование. Большинство 12В и 24В лент на базе SMD-светодиодов работают с ШИМ-диммерами. Главное – правильно выбрать модель диммера, совместимую с блоком питания по току и напряжению. Например, для ленты мощностью 48 Вт при напряжении 12В потребуется диммер, рассчитанный минимум на 4 А.
Подключение диммера производится между блоком питания и лентой. Вход диммера соединяется с выходом адаптера (обычно красный – «+», черный – «−»), а выход диммера – с клеммами ленты. Важно соблюдать полярность, иначе устройство может выйти из строя. Рекомендуется использовать клеммники или пайку с термоусадкой для надёжного соединения.
Если планируется управлять освещением дистанционно, выбирается диммер с пультом или Wi-Fi-модулем. Такие модели требуют настройки, но позволяют интегрировать управление светом в умный дом. При работе с сетью 220В следует использовать стабилизированный блок питания и обеспечить защиту от перегрузок с помощью предохранителей.
Как выбрать диммер, совместимый с вашей светодиодной лентой
Совместимость диммера со светодиодной лентой определяется типом питания, напряжением, способом управления и мощностью. Игнорирование одного из этих параметров приводит к миганию, неравномерной яркости или полному отказу регулировки.
Сначала уточните тип ленты: 12 В или 24 В. Диммер должен соответствовать напряжению, иначе возникнет перегрев или повреждение оборудования. Например, диммер на 12 В не подойдет к ленте на 24 В – яркость будет занижена или регулировка невозможна.
Уточните мощность ленты. Суммируйте мощность всех подключаемых сегментов и добавьте 20% запаса. Если суммарная мощность составляет 48 Вт, диммер должен выдерживать не менее 60 Вт. Недостаточный запас приводит к перегреву и сокращению срока службы устройства.
Убедитесь, что тип управления соответствует вашей задаче. Бывают поворотные (механические), сенсорные, пультовые и диммеры с управлением по радиоканалу, Wi-Fi или через приложения. Для встраивания в стену подойдут диммеры формата 86×86 мм, для скрытой установки – модульные.
Лента должна быть с маркировкой «dimmable» – не все светодиоды поддерживают плавную регулировку. Особенно это важно при использовании импульсных блоков питания: они должны быть рассчитаны на работу с ШИМ-диммерами.
Проверьте, какой тип регулировки использует диммер: ШИМ (широтно-импульсная модуляция) или аналоговый. Для большинства лент с постоянным напряжением нужен диммер с ШИМ-управлением. Аналоговые диммеры среза фазы (triac) работают только с 220 В и не подходят к низковольтным светодиодным лентам.
Для установки с одной точки подойдут простые диммеры, а при необходимости управления из разных мест используйте модели с поддержкой проходных выключателей или беспроводных протоколов (Zigbee, RF).
Подключение диммера к блоку питания и контроллеру
Перед подключением убедитесь, что диммер поддерживает напряжение и ток, соответствующие характеристикам вашей светодиодной ленты. Большинство диммеров рассчитаны на 12 В или 24 В постоянного тока.
- Отключите питание от сети перед началом работы.
- Подключите выход блока питания к входу диммера. Полярность соблюдать обязательно: «+» к «+», «–» к «–».

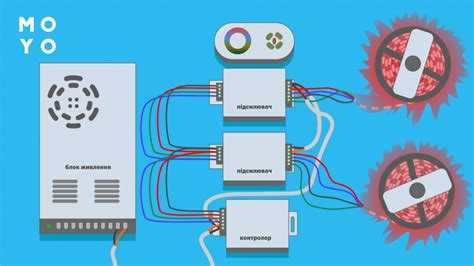

- Если используется контроллер RGB или RGBW, диммер устанавливается перед ним, между блоком питания и контроллером. Это актуально только для диммеров с управлением по питанию, а не по сигнальной шине.

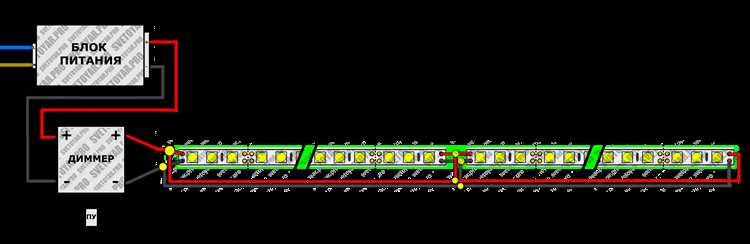

- Для монохромной ленты без контроллера подключение осуществляется напрямую: блок питания → диммер → лента.
- Соединения фиксируются клеммами или пайкой с последующей изоляцией. Скрутки недопустимы – возможны перебои в питании.
- Провода сечением менее 0.75 мм² не подходят при токе выше 5 А. При больших нагрузках – от 1.5 мм² и выше.
- Проверяйте допустимую мощность диммера: она должна превышать суммарную мощность подключаемой ленты минимум на 20%.
После подключения проверьте работу системы: при вращении регулятора яркость должна изменяться плавно, без мигания. Если появляются скачки или мерцание – возможно, диммер не совместим с типом ленты или контроллера.
Настройка уровня яркости через проводной диммер
Для корректной регулировки яркости светодиодной ленты через проводной диммер необходимо учитывать совместимость диммера с типом используемого блока питания. ШИМ-диммеры работают только с постоянным напряжением 12 В или 24 В. Убедитесь, что диммер рассчитан на мощность не ниже суммарной мощности ленты.
Подключение производится в разрыв плюсового провода между блоком питания и лентой. Минусовой провод соединяется напрямую. Перед включением питания проверьте полярность – ошибка приведёт к неисправности.
После подключения медленно поворачивайте ручку диммера и отслеживайте поведение ленты. При резком мигании или отсутствии реакции замените диммер на модель с поддержкой ШИМ. Если используется лента 24 В, применяйте соответствующий диммер с таким же номиналом.
Не рекомендуется подключать диммеры к лентам с контроллером RGB – управление яркостью в этом случае осуществляется через сам контроллер. Для одноцветной ленты выбор диммера по току обязателен: например, при токе 4 А ленты диммер должен выдерживать не менее 5 А с запасом.
Рекомендация: избегайте установки диммера в герметичный корпус без вентиляции. Нагрев может привести к преждевременному выходу из строя.

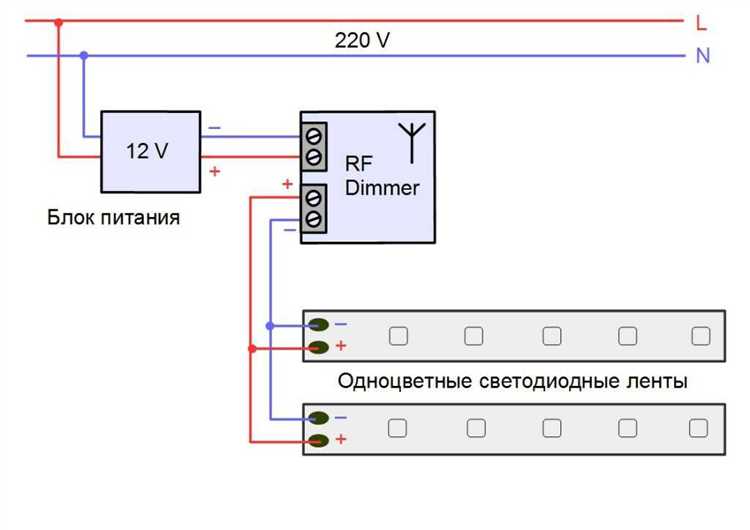

Установка диммера с дистанционным управлением
Перед монтажом убедитесь, что блок питания и светодиодная лента совместимы с диммированием. Большинство контроллеров с пультом рассчитаны на питание 12 или 24 В постоянного тока.
Отключите питание. Подключите выход блока питания к входу диммера: «+» к «+», «−» к «−». Далее соедините выход диммера с лентой, соблюдая полярность. Не допускайте прямого подключения питания к ленте без прохождения через диммер.
Для моделей с радиоуправлением установите антенну, если она выносная. Расположите диммер в месте с минимальными помехами для сигнала, вдали от металлических конструкций.
После подключения подайте питание и проверьте работу пульта. Убедитесь, что регулировка яркости работает плавно и без мерцания. При нестабильной работе замените блок питания на модель с бóльшим запасом по току.
Рекомендуется использовать диммер с памятью последнего режима. Это исключит необходимость повторной настройки после отключения питания. Также проверьте, поддерживает ли пульт управление несколькими зонами, если планируется расширение.
Решение проблем: мерцание и нестабильная работа ленты
Мерцание светодиодной ленты при использовании диммера чаще всего связано с несовместимостью диммера и блока питания. Для лент с напряжением 12 В или 24 В необходим ШИМ-диммер, а не фазовый. Фазовые модели, предназначенные для 220 В, вызывают нестабильную работу.
Проверьте ток диммера. Он должен превышать ток потребления ленты минимум на 20%. Например, если лента потребляет 3 А, диммер должен быть рассчитан хотя бы на 3,6 А. Недостаточный запас приводит к перегреву и мерцанию.
Мерцание может возникать из-за дешёвых блоков питания с пульсацией на выходе. Используйте стабилизированные источники питания с низким коэффициентом пульсации (до 1%). Оптимально – модели с маркировкой CV (constant voltage).
Если диммер устанавливается после блока питания, обязательно убедитесь, что его входное напряжение соответствует выходному напряжению блока. Несоответствие вызывает сбои в работе.

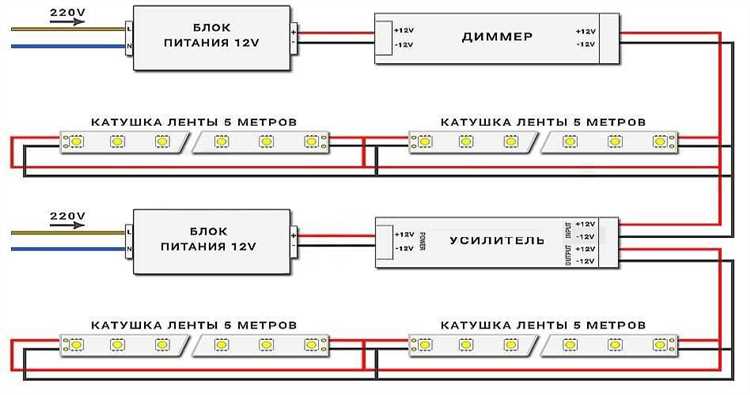

Слишком длинная лента (более 5 м) при подключении с одного конца может давать падение напряжения и нестабильное свечение. Решение – питание с двух сторон или использование усилителя сигнала с дополнительным блоком питания.
Использование низкокачественных соединительных проводов с малым сечением также приводит к падению напряжения и нестабильности. Для токов до 5 А рекомендуется сечение не менее 0,75 мм², при более высоких токах – от 1,5 мм².
Если при изменении яркости наблюдаются рывки или остановки, проверьте качество потенциометра на диммере. Недорогие модели с дешёвыми резисторами работают нестабильно, особенно в нижнем диапазоне яркости.
Дополнительное устранение наводок возможно установкой LC-фильтра между блоком питания и лентой. Это особенно актуально при наличии помех от других электрических приборов.
Безопасность при установке: защита ленты и диммера от перегрева
Перегрев светодиодной ленты и диммера снижает срок службы оборудования и может привести к неисправностям. Для предотвращения перегрева важно соблюдать рекомендации по монтажу и эксплуатации.
Первое – соблюдать максимальную мощность нагрузки диммера. Устройства обычно рассчитаны на определённый максимум, например, 96 Вт для 12 В ленты. Превышение этой нагрузки вызывает чрезмерный нагрев и выход из строя компонентов.
Второе – обеспечить достаточный теплоотвод. Светодиодные ленты крепятся на металлическую поверхность или алюминиевый профиль, который распределяет тепло. Без этого слой ленты быстро нагревается, что ухудшает яркость и ведёт к выгоранию светодиодов.
Третье – соблюдать расстояние между диммером и другими нагревающимися устройствами. Установка диммера в закрытый шкаф без вентиляции повышает риск перегрева. Рекомендуется оставить вентиляционные зазоры не менее 5 см вокруг корпуса диммера.
Четвёртое – использовать качественные провода с сечением, подходящим под ток нагрузки. Узкие провода создают дополнительное сопротивление, вызывая нагрев и падение напряжения, что негативно отражается на работе ленты и диммера.
Пятое – подключать диммер только к светодиодным лентам с подходящим типом диммирования (например, ШИМ). Несоответствие способа регулировки и типа ленты может увеличить токовую нагрузку и вызвать перегрев.
Регулярная проверка температуры элементов в первые часы работы поможет выявить перегрев на ранней стадии. При обнаружении сильного нагрева необходимо уменьшить нагрузку или улучшить вентиляцию.
Вопрос-ответ:
Как правильно выбрать диммер для светодиодной ленты?
Выбор диммера зависит от типа светодиодной ленты и её мощности. Нужно удостовериться, что диммер поддерживает управление именно светодиодным освещением, а не только обычными лампами. Важно также проверить совместимость с напряжением вашей ленты (обычно 12 В или 24 В) и максимальную нагрузку диммера, чтобы он не перегрузился. Лучше выбрать модель с возможностью плавного регулирования яркости, чтобы избежать мерцания и продлить срок службы ленты.
Можно ли подключить диммер к светодиодной ленте самостоятельно без специальных знаний?
Если есть базовые навыки работы с электричеством и понимание принципа подключения, то можно справиться самостоятельно. Важно отключить питание перед началом монтажа и строго соблюдать полярность подключения. Для безопасности рекомендуется использовать тестер для проверки правильности схемы. Если есть сомнения, лучше проконсультироваться с электриком или изучить инструкции по монтажу конкретной модели диммера и ленты.
Какие инструменты понадобятся для установки диммера на светодиодную ленту?
Понадобятся стандартные инструменты для работы с проводкой: отвертка, плоскогубцы или кусачки, нож для снятия изоляции, а также мультиметр для проверки напряжения и правильности подключения. Иногда требуется паяльник, если лента или диммер имеют неразъёмные контакты. Также стоит подготовить крепежные элементы, если планируется закрепить диммер на стену или в коробку.
Почему светодиодная лента мерцает после подключения диммера и как это исправить?
Мерцание может возникать из-за несоответствия диммера и светодиодной ленты или из-за слишком маленькой нагрузки на диммер. Иногда проблема связана с нестабильным напряжением питания или некачественными соединениями. Чтобы устранить мерцание, стоит проверить, подходит ли диммер под тип ленты, использовать диммер с минимальным уровнем нагрузки, а также убедиться в надежности всех контактов. В некоторых случаях помогает установка дополнительного стабилизатора напряжения.
Как правильно подключить диммер к блоку питания и светодиодной ленте?
Сначала нужно определить входы и выходы на диммере: вход подключается к блоку питания, а выход — к светодиодной ленте. Важно соблюдать полярность: «+» на блоке питания соединить с «+» на ленте через диммер, то же с «−». Перед подключением стоит отключить питание. После соединения всех элементов включают питание и проверяют работу регулировки яркости. При правильном подключении диммер плавно изменяет яркость, не вызывая помех и мерцания.
Как выбрать диммер для светодиодной ленты, чтобы не повредить оборудование?
При выборе диммера для светодиодной ленты важно учитывать тип самой ленты и ее технические характеристики. Светодиодные ленты часто работают на низком напряжении постоянного тока, поэтому диммер должен быть совместим с таким режимом. Лучше выбирать модели, которые специально разработаны для светодиодов, так как обычные диммеры для ламп накаливания могут вызывать мерцание или перегрев. Кроме того, обратите внимание на максимальную мощность диммера — она должна соответствовать или превышать суммарную мощность всех подключаемых светодиодных сегментов. Если подключать диммер, не подходящий по параметрам, это может привести к нестабильной работе или сокращению срока службы светодиодной ленты.
