Неправильное подключение выключателя может привести к тому, что вместо разрыва фазы отключается ноль. Это не только противоречит требованиям ПУЭ, но и создает реальную опасность при обслуживании или ремонте светильников. Определить, есть ли ноль в выключателе, можно несколькими способами – с использованием индикатора напряжения, мультиметра или пробника.
Перед началом проверки необходимо отключить питание в распределительном щите и разобрать корпус выключателя. Если в коробке присутствует два провода – скорее всего, это фазный и отходящий к нагрузке. Однако для уверенности важно точно определить, какой из них фазный, а какой – нулевой. Использование однополюсного индикатора напряжения позволяет быстро выявить фазу: при касании фазного провода индикатор загорается.
Для исключения ошибок рекомендуется проводить измерения при включенном автомате и отключенной нагрузке, чтобы избежать ложных результатов. Если выключатель смонтирован неправильно, потребуется перекинуть провода местами, чтобы размыкалась именно фаза. Наличие нуля в выключателе – признак неграмотного монтажа, требующего исправления.

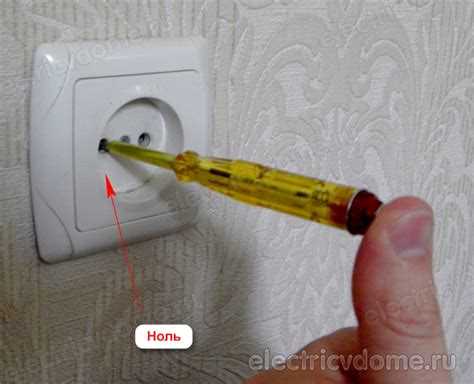

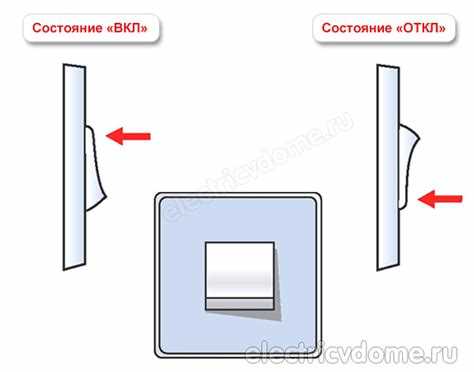

Как отличить ноль от фазы с помощью индикаторной отвертки
Перед началом работы отключите автоматический выключатель и убедитесь, что линия обесточена. После этого включите питание и действуйте следующим образом:
- Возьмите исправную индикаторную отвертку с неоновой лампой внутри рукоятки. Убедитесь, что она работает, проверив на заведомо рабочей розетке.
- Прикоснитесь жалом отвертки к оголённому проводу или контакту. Второй рукой обязательно держитесь за токопроводящую часть рукоятки (если отвертка этого требует).
- Если внутри отвертки загорелась лампа – перед вами фазный провод. Отсутствие свечения говорит о нуле или неисправности цепи.
Чтобы подтвердить, что это действительно ноль, выполните проверку на другом проводе той же группы:
- При касании второго провода отвертка не должна светиться – это нулевой проводник.
- Если лампа светится на обоих – возможно, оба провода находятся под напряжением. Немедленно прекратите работу и проверьте схему подключения.
Иногда индикатор может слабо светиться на нуле из-за наводок или плохой изоляции. В таком случае используйте двухполюсный тестер для уточнения.

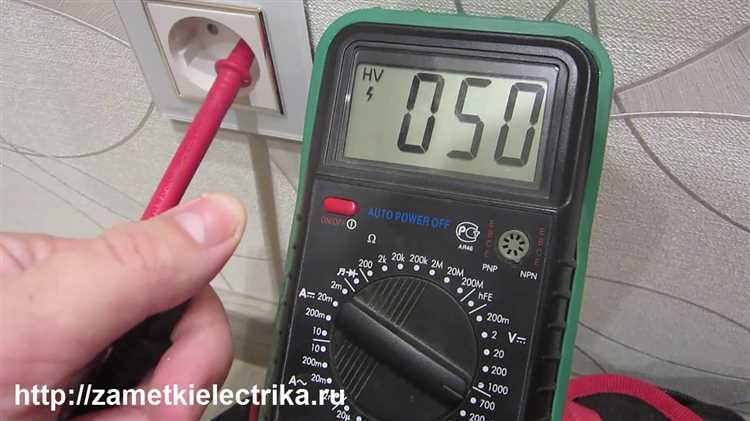

Проверка нуля мультиметром в режиме измерения напряжения
Установите мультиметр в режим измерения переменного напряжения (ACV) с пределом не ниже 250 В. Один щуп подключите к проверяемому контакту выключателя, второй – к заведомо рабочему заземляющему проводнику или контакту заземления в розетке.
Если мультиметр показывает значение, близкое к 220 В, на проверяемом контакте находится фаза. Если напряжение не превышает 5–10 В – это ноль. При этом важно, чтобы используемая точка заземления имела надёжный контакт с землёй, иначе результат будет ошибочным.
Повторите измерение, поменяв местами щупы – полярность не имеет значения, но исключается вероятность плохого контакта. Для дополнительной проверки можно измерить напряжение между предполагаемым нулём и фазой. Результат должен быть около 220 В. Если мультиметр покажет 0 В – это может быть обрыв нулевого провода или ошибка подключения выключателя.
Нельзя проводить измерения, касаясь проводов без изоляции – всегда используйте щупы с изоляцией и соблюдайте технику безопасности. При сомнениях в исправности мультиметра предварительно проверьте его на заведомо рабочей розетке.
Определение нуля через прозвонку проводов при отключенном питании
Перед началом работ убедитесь, что питание полностью отключено на вводном автомате. Используйте индикатор напряжения или мультиметр в режиме измерения переменного напряжения, чтобы проверить отсутствие фазы на всех проверяемых жилах.
Для прозвонки потребуется мультиметр, переведённый в режим проверки сопротивления или звуковой прозвонки. Один щуп подключается к заземляющему контакту в розетке или к заземляющему проводнику, второй – поочерёдно к каждой из жил выключателя.
Если провод соединён с нулём, прибор покажет сопротивление близкое к нулю или подаст звуковой сигнал. При этом соединение с фазным проводом будет «открытым» – сопротивление будет стремиться к бесконечности, сигнала не последует.
Важно: при наличии распределительной коробки можно проверить непрерывность цепи от выключателя до нулевой шины, временно замкнув подозреваемую жилу с нулём на шину и выполнив прозвонку с другой стороны. Все соединения производить только при отключённом питании.
Если в кабеле три провода и один из них не прозванивается ни с заземлением, ни с другими точками, скорее всего, это фазный провод, разрываемый выключателем. Два оставшихся могут быть нулём и заземлением, различить их поможет цвет изоляции и дополнительно – проверка на наличие соединения с корпусом электрощита.
Как использовать пробник с неоновой лампой для поиска нулевого провода
Подключите пробник с неоновой лампой к изолированной ручке, исключающей контакт пальцев с токопроводящими элементами. Вставьте щуп в клемму проверяемого выключателя или подведите его к оголённому участку провода.
Если лампа загорелась – это фазный провод. Неоновая лампа светится только при наличии напряжения относительно тела человека или земли. Если свечения нет, и при этом контакт надёжный, перед вами, с высокой долей вероятности, нулевой провод.
Для повышения точности проверьте реакцию пробника на другом известном нулевом и фазном проводе. Если поведение отличается, результат первичной проверки считается достоверным.
Во время работы обязательно отключите нагрузку на линии. При наличии параллельно подключённых потребителей может возникнуть ложное свечение лампы на нуле из-за разности потенциалов.
Пробник показывает только наличие или отсутствие напряжения. Он не фиксирует его величину, поэтому используйте его только для грубой проверки, без оценки параметров сети.

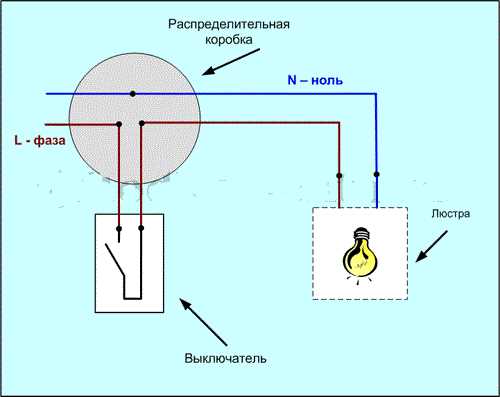

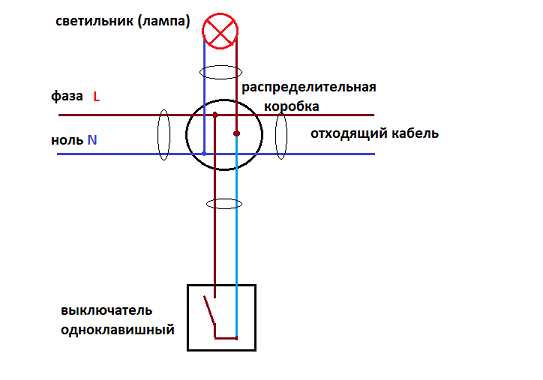

Как найти ноль в распредкоробке при двухпроводной системе
В двухпроводной системе к распредкоробке подходят только фаза и ноль. Для точного определения нуля потребуется тестер с индикацией напряжения.
Отключите питание на щитке и разомкните соединения в коробке. Включите питание, соблюдая осторожность. Пронумеруйте провода, чтобы не перепутать их местоположение.
Установите тестер в режим измерения переменного напряжения. Поочерёдно проверяйте напряжение между каждым проводом и корпусом металлической коробки или заземлённым элементом, если он доступен. Ноль покажет напряжение, близкое к нулю, а фаза – около 220 В.
Если корпус пластиковый и заземления нет, подключите один щуп тестера к известной фазе, например, на розетке. Вторым щупом поочерёдно касайтесь проводов в коробке. При напряжении около 220 В – это ноль. При меньшем значении – возможна наводка или цепь разомкнута.
После идентификации нуля обязательно промаркируйте провод и восстановите соединения. Работа проводится только при уверенности в навыках и понимании рисков. В остальных случаях следует обратиться к электрику.
Ошибки при монтаже выключателя, которые мешают найти ноль
Подключение фазного провода вместо нулевого. Частая ошибка – перепутать ноль и фазу, что приводит к неправильной работе цепи и затрудняет идентификацию нуля. Ноль должен подключаться только к клемме, обозначенной символом «N» или соответствующим цветом (обычно синий).
Использование разного сечения проводов для нуля и фазы. При монтаже важно соблюдать однородность сечения: нулевой проводник должен иметь такое же сечение, как и фазный. Несоответствие усложняет проверку мультиметром и повышает риск перегрева.
Отсутствие заземления или его неправильное подключение. Иногда клеммы, предназначенные для нуля, ошибочно соединяют с заземлением. Это приводит к ложным замерам и ошибочному определению нулевого провода.
Использование старых или повреждённых проводов. Повреждённая изоляция или коррозия на контактах мешают корректному прохождению тока и затрудняют обнаружение нуля при тестировании.
Неправильное крепление проводов в клеммах выключателя. Неплотное или ослабленное соединение вызывает прерывистый контакт и ошибочные показания при проверке. Все клеммы должны быть затянуты с рекомендуемым усилием, без перекрутов и перегибов проводов.
Игнорирование схемы подключения производителя. Монтируя выключатель, необходимо строго следовать технической документации. Несоблюдение схемы часто приводит к путанице с нулём и фазой.
Рекомендация: всегда использовать индикаторную отвёртку или мультиметр с функцией измерения напряжения, проверять провода при отключённом питании и фиксировать порядок подключения, чтобы избежать ошибок при монтаже и облегчить поиск нулевого проводника.
Как безопасно проводить проверку нуля без обесточивания линии
Для проверки наличия нулевого провода без отключения линии используйте только исправные и сертифицированные тестеры напряжения с индикатором бесконтактного определения. Перед началом работы наденьте диэлектрические перчатки и убедитесь, что инструмент исправен и калиброван.
Поднесите индикатор к предполагаемому нулевому проводу. При отсутствии напряжения индикатор не должен реагировать. Чтобы убедиться в правильности проверки, параллельно проверьте фазный провод – индикатор должен показывать наличие напряжения около 220 В.
Для более точного измерения используйте мультиметр в режиме измерения напряжения между предполагаемым нулём и землёй. Нормальное значение составляет 0–5 В. При значении выше 10 В нулевой провод может быть повреждён или отсутствовать.
При работе с открытыми клеммами не прикасайтесь к оголённым проводам, даже если линия включена. Для дополнительной защиты используйте изолированные инструменты и соблюдайте дистанцию от металлических частей.
Если после проверки возникают сомнения, обращайтесь к квалифицированному электрику. Самостоятельное вмешательство без обесточивания требует строгого соблюдения техники безопасности и правильного оборудования.
Вопрос-ответ:
Как определить, есть ли нулевой провод в выключателе без специальных приборов?
Можно визуально осмотреть проводку. Обычно нулевой провод отличается цветом — чаще всего это синий или голубой. Если видны изоляции проводов, стоит проверить, есть ли среди них такой цвет. Но полностью полагаться на цвет не стоит, так как могут быть исключения. Если проводов всего два, а один из них синий, скорее всего, это ноль. Однако для точного определения лучше использовать тестер или индикатор напряжения.
Как использовать индикатор напряжения для проверки наличия нуля в выключателе?
Индикатор напряжения подключают к контактам выключателя. Если устройство покажет отсутствие напряжения на одном из проводов, то этот провод, вероятно, является нулём. Важно соблюдать осторожность и убедиться, что выключатель включён. При касании индикатором к фазному проводу он обычно светится или издаёт сигнал, а на нулевом – нет. Это простой и безопасный способ проверки без разборки всей проводки.
Можно ли проверить наличие нуля в выключателе мультиметром и как это сделать?
Да, мультиметр подходит для такой проверки. Устанавливают прибор в режим измерения напряжения переменного тока. Один щуп прикладывают к корпусу или заземлению, второй — к контакту выключателя. Если напряжение равно примерно 220 В, значит, это фазный провод. Если напряжения нет, скорее всего, это нулевой провод. Чтобы убедиться, проверяют оба провода, измеряя между ними и землёй. Этот метод требует базовых навыков работы с электрооборудованием и осторожности.
Как отличить нулевой провод от фазного в старой электропроводке без маркировки?
В старых домах провода могут быть без цветовой маркировки, что усложняет идентификацию. В этом случае помогает метод с индикатором напряжения или мультиметром. Также можно проверить с помощью лампочки, подключив её между проводом и землей: если лампочка светится, значит, это фаза. Если нет — это ноль. При отсутствии доступа к заземлению можно вызвать специалиста, так как самостоятельные действия могут быть опасны.
Почему важно точно знать, где находится нулевой провод при замене выключателя?
Неправильное подключение может привести к тому, что корпус выключателя или металлические части осветительного прибора окажутся под напряжением, что опасно для жизни. Кроме того, при ошибке светильник может не работать или выключатель выйдет из строя. Определение нулевого провода гарантирует правильную работу электросети и безопасность. Поэтому перед заменой выключателя стоит внимательно проверить все провода и подключать их в соответствии с электрическими схемами.
