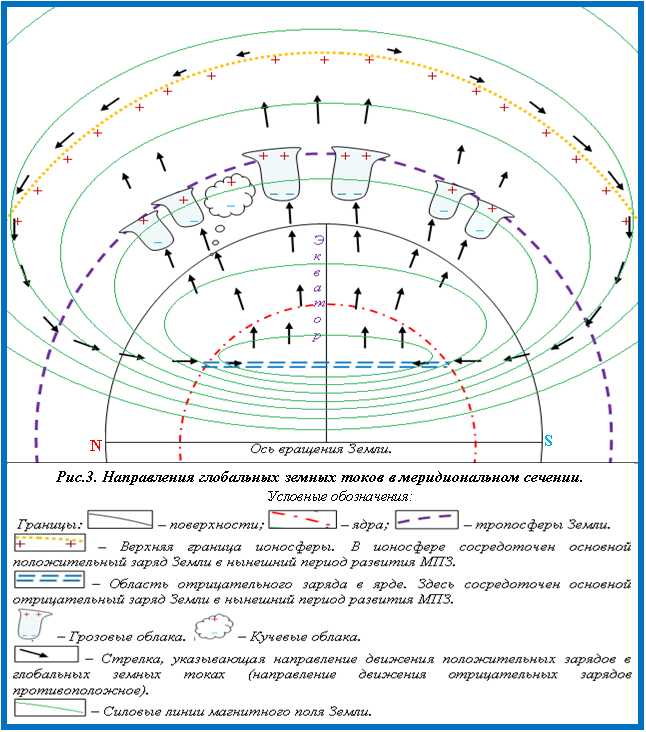

Электрический ток стремится к наименьшему сопротивлению, и в большинстве случаев таким путём становится земля. Потенциал земли условно принимается за ноль, что делает её естественной «ловушкой» для заряда. Это связано с огромной ёмкостью Земли – порядка 710 микрофарад, если рассматривать её как сферический проводник относительно космоса. Такой объём позволяет ей без заметного изменения потенциала поглощать заряды, поступающие из внешней электрической системы.
Заземление – это не просто мера безопасности, а обязательный элемент в электрических цепях, особенно в распределительных щитах, трансформаторных подстанциях и бытовых приборах. Оно создаёт путь с минимальным сопротивлением, чтобы в случае пробоя изоляции или другого сбоя ток немедленно ушёл в землю, а не прошёл через тело человека. Сопротивление заземляющего устройства по нормативам не должно превышать 4 Ом для большинства жилых объектов.

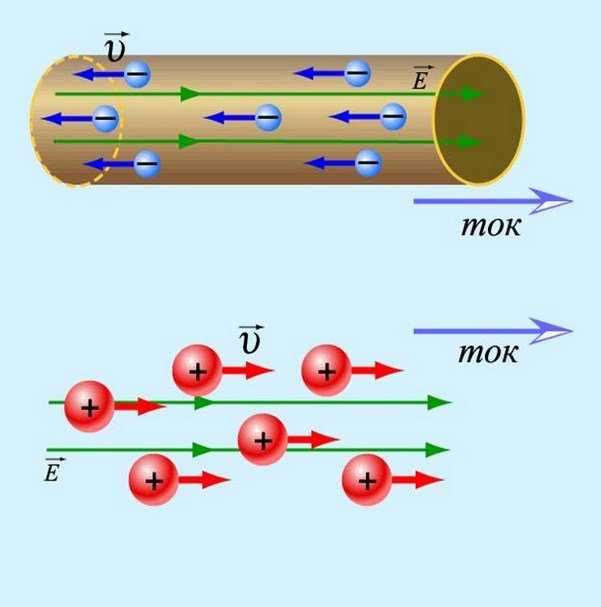

Именно за счёт разницы потенциалов между токоведущими элементами и землёй возникает направленное движение заряда. При нарушении изоляции, например, на корпусе металлического прибора, ток по заземляющему проводнику устремляется в землю. Без такого отвода потенциал корпуса может достичь опасных значений, создавая риск поражения током при прикосновении.
Рекомендация: регулярно проверяйте целостность системы заземления, особенно в зданиях с устаревшей электропроводкой. Измерения сопротивления заземляющего контура проводятся мегаомметром или специализированными тестерами. Пренебрежение техническим обслуживанием приводит к риску утечки тока в нежелательные направления и может стать причиной пожара или поражения электрическим током.
Что такое «земля» в электротехнике и зачем она нужна
Функция земли – обеспечить безопасный путь для утечки тока в аварийных ситуациях. При пробое изоляции ток стремится к наименьшему сопротивлению, и правильно организованное заземление направляет его в землю, минуя человека. Для этого применяют контур заземления: металлические штыри, закопанные на глубину ниже уровня промерзания, соединённые между собой и подключённые к корпусу оборудования.
В системах электроснабжения земля служит точкой отсчёта для фазных напряжений. В однофазной сети 220 В один из проводов – фазный, второй – ноль, который электрически связан с землёй. Это позволяет защитным устройствам (УЗО, автоматам) быстро реагировать при появлении тока утечки, например, через тело человека на землю.
В высоковольтных установках заземление предотвращает накопление заряда на корпусах, устраняя риск искрообразования и пробоев. Также оно защищает от импульсных перенапряжений, вызванных молниями и коммутациями. Для этого используют молниезащиту, подключённую к общему заземляющему контуру.
При проектировании электросети важно учитывать сопротивление заземления. В бытовых условиях оно не должно превышать 4 Ом. Для этого используют оцинкованную сталь, медь, а при необходимости – активные заземляющие реагенты, снижающие сопротивление грунта.
Почему ток выбирает путь через землю при коротком замыкании
При коротком замыкании ток стремится пройти по пути с минимальным сопротивлением. Земля в электротехнических системах часто служит таким путём из-за наличия заземляющих контуров, соединённых с металлическими корпусами оборудования. Эти контуры обеспечивают надёжную проводимость к земле и, как следствие, замыкают цепь при пробое изоляции.
Проводимость почвы зависит от её влажности, плотности и состава. Например, глинистая влажная почва обладает удельным сопротивлением около 30 Ом·м, тогда как сухой песок – более 1000 Ом·м. Несмотря на это, даже высокоомная земля способна проводить значительный ток при наличии хорошего контакта с заземлителем, площадь которого и глубина установки напрямую влияют на эффективность отвода тока.
В электроустановках напряжением выше 1000 В, особенно в системах с заземлённой нейтралью (TN-C, TN-S), ток короткого замыкания уходит в землю через заземляющий проводник, подключённый к общему контуру. Это обеспечивает срабатывание защитных устройств (автоматов, реле) в течение долей секунды, минимизируя риск поражения током и возгорания.
Электрический ток не «выбирает» путь сознательно – он распределяется по всем возможным путям, но основной объём всегда проходит по самому проводящему. Если изоляция нарушена, а корпус оборудования заземлён, то ток сразу направляется в землю через заземляющий контур, так как сопротивление этого пути существенно ниже, чем сопротивление человеческого тела (обычно 1000–2000 Ом во влажной среде).
Чтобы ток при замыкании гарантированно уходил в землю, рекомендуется:
- использовать вертикальные заземлители длиной не менее 2,5 м;
- проводить замеры сопротивления заземления не реже одного раза в год;
- применять омеднённые стержни и стальные полосы сечением от 40 мм²;
- обеспечивать надёжное соединение контура с корпусами всех токопроводящих элементов.
Игнорирование требований к заземлению приводит к тому, что ток при пробое пойдёт через человека или строительные конструкции, создавая угрозу жизни и пожара.
Роль заземления в защите человека от поражения током
Заземление снижает разность потенциалов между телом человека и металлическими элементами оборудования. При пробое изоляции ток замыкается на землю через заземляющий провод, минуя тело человека. Это предотвращает прохождение опасного тока через организм, который может привести к фибрилляции сердца уже при 100 мА.
Нормативные документы (ПУЭ, ГОСТ Р 50571.5.54) обязывают использовать систему TN-C-S или TT в жилых и общественных зданиях. В этих системах заземление работает совместно с автоматическими выключателями или УЗО, отключая питание за доли секунды при утечке тока свыше 30 мА – допустимого порога для безопасного воздействия на человека.
Заземляющий контур должен обеспечивать сопротивление не более 4 Ом для систем до 1 кВ. Превышение этого значения снижает эффективность защитного отключения. Контроль сопротивления проводится регулярно мегомметром, особенно в зданиях с повышенной влажностью и металлическими конструкциями.
Рекомендация: подключение заземления должно производиться только квалифицированным электриком с проверкой контура по протоколу измерений. Применение заземления временного характера (например, на строительных объектах) требует обязательной проверки перед вводом в эксплуатацию.
Игнорирование заземления увеличивает риск поражения током при прямом прикосновении к поврежденным приборам, особенно в условиях высокой проводимости тела – мокрые руки, пол без диэлектрического покрытия.
Как сопротивление грунта влияет на протекание тока в землю
Сопротивление грунта напрямую определяет, насколько эффективно электрический ток может уходить в землю. Чем выше удельное сопротивление почвы, тем хуже проводимость и тем выше напряжение прикосновения и шаговое напряжение. Например, сухой песок может иметь сопротивление выше 1000 Ом·м, тогда как влажная глина – менее 20 Ом·м.
При проектировании заземляющих устройств критично учитывать локальные геологические условия. В регионах с высоким сопротивлением грунта (каменистые или песчаные почвы) требуется либо увеличение площади заземлителей, либо использование горизонтальных заземляющих сетей на большей глубине. Глубина размещения влияет на контакт с более влажными и проводящими слоями, что существенно снижает общее сопротивление растеканию тока.
Для уменьшения сопротивления также применяют химически активные засыпки – например, бентонит или графитовые смеси, повышающие проводимость вокруг электродов. Такие меры особенно актуальны в местах, где невозможно достичь нормативного сопротивления только за счет геометрии заземлителя.
Эффективность защитного заземления всегда проверяется путем измерений. Рекомендуется использовать методы с импульсными токами или переменным током малой частоты, чтобы учитывать емкостные и индуктивные свойства окружающей среды. Недостаточное внимание к сопротивлению грунта может привести к неработоспособности защитных систем и угрозе поражения током при авариях.

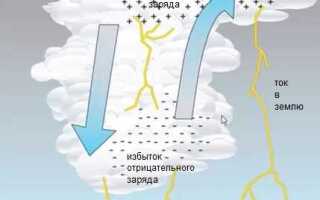

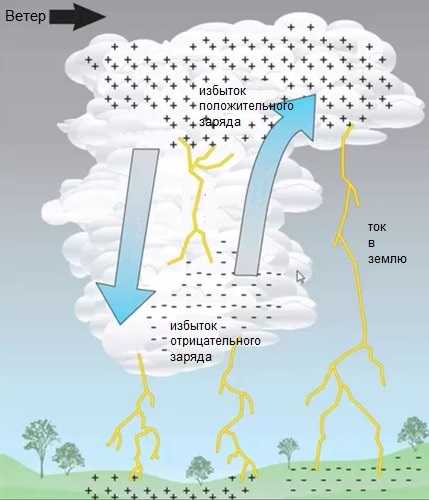

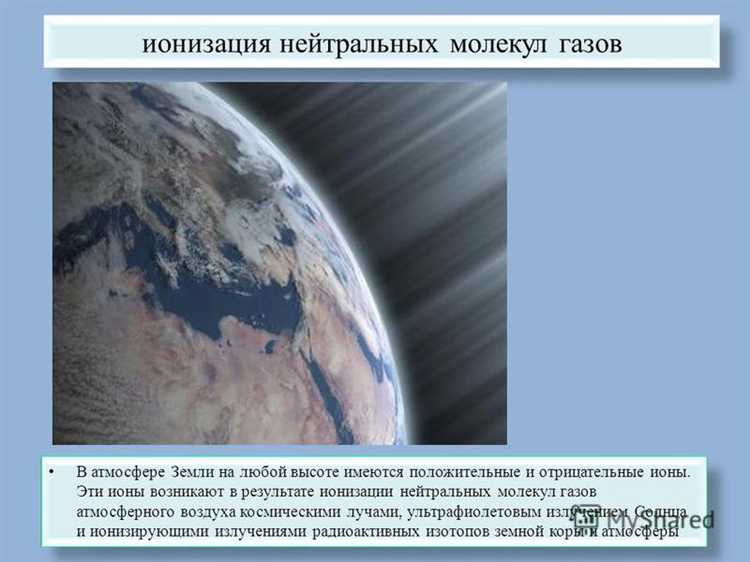

Почему молния уходит в землю при ударе в объект
В большинстве случаев молния проникает в грунт через проводящие материалы объекта: металлические конструкции, арматуру, влажные породы. Электрическое сопротивление земли варьируется, но даже влажная почва проводит ток лучше, чем воздух. Это определяет траекторию разряда – вертикальное движение вниз через структуры, способные проводить ток.
Если объект заземлён правильно, ток молнии проходит в землю через систему заземления, не разрушая конструкцию. Однако при отсутствии заземления или при его неисправности разряд может пойти по непредназначенным путям: через электропроводку, трубы или человека, что приводит к возгоранию, разрушениям и травмам.
Рекомендуется устанавливать молниеприёмники с правильно рассчитанным сопротивлением отвода, не превышающим 10 Ом. Важна глубокая заземляющая система с достаточной площадью контакта с грунтом и использованием низкоомных материалов: оцинкованной стали, меди.
Таким образом, молния всегда уходит в землю, потому что это физически наиболее стабильный и ёмкий путь для рассеивания огромного заряда, а эффективность этого процесса зависит от электропроводности пути и наличия технически корректной системы заземления.
Как ток возвращается к источнику через землю в системе с заземленной нейтралью
В системе с заземленной нейтралью ток возвращается к источнику частично через землю, что обеспечивается электропроводностью грунта и заземляющих устройств. Это ключевой элемент безопасности и надежности электроснабжения.
- Принцип работы: нейтраль генератора или трансформатора соединена с заземляющим электродом, обеспечивая нулевой потенциал относительно земли. При повреждении фазного провода ток течет в землю через точку замыкания.
- Путь тока: ток проходит от поврежденного проводника в землю, затем через сопротивление грунта и заземлитель возвращается к нейтрали источника, замыкая цепь.
- Роль сопротивления заземления: чем ниже сопротивление заземлителя, тем эффективнее возвращение тока и быстрее срабатывание защитных устройств (автоматы, УЗО).
- Типичные значения сопротивления: для эффективной защиты сопротивление заземления должно быть менее 4 Ом в жилых сетях и до 1 Ом – в промышленных условиях с повышенными требованиями.
- Факторы, влияющие на ток возврата:
- Состав и влажность грунта (увлажненный грунт имеет значительно меньшую удельную сопротивляемость).
- Конструкция и площадь заземляющего контура.
- Количество и расположение дополнительных заземлителей, объединённых в общую сеть.
- Практические рекомендации:
- Использовать металлические электроды из меди или оцинкованной стали для долговечности и низкого сопротивления.
- Периодически измерять сопротивление заземления, особенно после изменений в грунте или строительных работ.
- В местах с высокой сопротивляемостью грунта применять расширенные заземляющие контуры или химические засыпки для снижения сопротивления.
- Обеспечить надежное соединение между нейтралью и заземлителем без коррозии и ослаблений.
Таким образом, через землю в системе с заземленной нейтралью протекает значимая часть тока замыкания, что обеспечивает безопасное срабатывание защит и предотвращает опасное повышение потенциала на корпусах электроустановок.
Зачем заземляют корпус бытовых приборов и электроустановок
Заземление корпусов служит для безопасного отвода токов утечки, возникающих при повреждении изоляции или пробое на корпус. При отсутствии заземления корпус становится потенциально опасным – он приобретает напряжение, способное вызвать электрический удар.
Основная функция заземления – создать низкоомный путь для протекания тока короткого замыкания или токов утечки, направляя их в землю. Это обеспечивает срабатывание защитных устройств (автоматических выключателей или УЗО) за доли секунды, минимизируя риск поражения человека.
В современных условиях нормативы требуют сопротивление заземляющего контура не выше 4 Ом для бытовых систем. Такой показатель гарантирует эффективный отвод токов через заземлитель и снижение напряжения на корпусе до безопасного уровня.
Заземление защищает не только человека, но и оборудование, предотвращая накопление статического электричества и снижение помехоустойчивости. В электроустановках с металлическими корпусами, например, в стиральных машинах и электроплитах, заземление снижает риск возгорания, вызванного искрением на корпусе.
Правильное выполнение заземления включает надежное соединение корпуса с заземляющим проводником, использование соответствующего сечения провода и регулярную проверку целостности контактов. Нарушение контакта снижает эффективность защиты и увеличивает вероятность аварийных ситуаций.
Вопрос-ответ:
Почему электрический ток направляется в землю, а не остается в проводах?
Электрический ток всегда стремится пройти по пути наименьшего сопротивления. Земля выступает как огромный проводник с очень низким сопротивлением относительно других частей цепи. Поэтому, если в системе возникает контакт с землей, ток «течет» в землю, чтобы замкнуть электрическую цепь и снять избыточное напряжение.
Какова роль заземления в безопасности электрических устройств?
Заземление обеспечивает безопасный отвод электрического тока при повреждении изоляции или коротком замыкании. Без заземления ток мог бы пройти через корпус устройства, создавая опасность поражения электрическим током. Благодаря заземлению ток уходит в землю, что снижает риск удара человека током и предотвращает повреждение оборудования.
Можно ли считать землю постоянным проводником электрического тока? Почему?
Земля действительно служит проводником, но её сопротивление может меняться в зависимости от состава почвы, влажности и температуры. В целом земля достаточно хорошо проводит ток благодаря содержащимся в ней минералам и влаге, что делает её удобным «контуром» для замыкания электрической цепи. Однако в сухих или песчаных местах проводимость земли снижается.
Что происходит с электрическим током после того, как он попадает в землю?
Когда ток уходит в землю, он распределяется в огромной массе грунта, рассеиваясь и снижая напряжение в месте контакта. Земля действует как гигантский резервуар для электричества — она принимает ток, и энергия рассеивается, превращаясь в тепло или в небольшие электромагнитные процессы. После этого ток не возвращается обратно, если только не замкнута замкнутая цепь.
