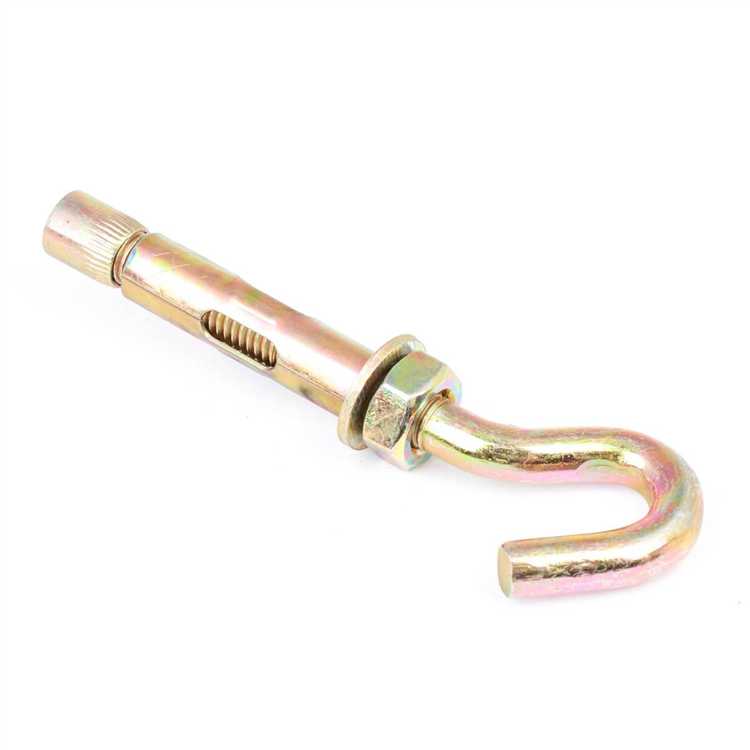

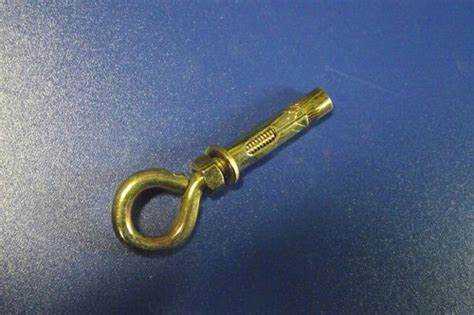

Анкерный болт с кольцом применяется для крепления тяжёлых конструкций к бетону, кирпичу и другим твёрдым основаниям. Его особенность – наличие замкнутого кольца, к которому можно фиксировать цепи, тросы, канаты или подвесные элементы. Чтобы обеспечить максимальную надёжность, важно учитывать не только тип основания, но и характеристики самого анкера.
Диаметр отверстия должен строго соответствовать диаметру анкера. Например, для болта М10 сверлится отверстие диаметром 10 мм, глубиной минимум на 10–15 мм больше длины распорной части. Отклонение даже на 1 мм приводит к снижению удерживающей способности.
Очистка отверстия – обязательный этап. Пыль и крошка мешают плотному прилеганию распорной части. Используйте продувку компрессором или щётку. Загрязнённое отверстие снижает надёжность крепления на 30–40%.
Установка должна происходить с контролем крутящего момента. Недокрученный болт не создаёт достаточного распорного усилия, а перетянутый – разрушает основание. Для М10 оптимальный момент составляет около 40 Н·м.
Если анкер монтируется в кирпич, особенно пустотелый, используйте химическую капсулу или специальные виды анкеров. В бетон – предпочтительно клиновые модели, обеспечивающие удержание до 1,2–1,5 т на срез при правильной установке.
Не допускается повторный монтаж в то же отверстие. При демонтаже анкер нарушает структуру стенок, и повторная установка теряет надёжность. В таких случаях следует сверлить новое отверстие на расстоянии минимум 5 диаметров анкера от старого.

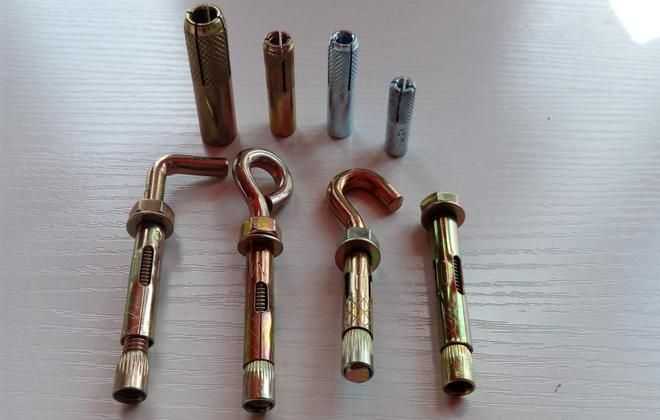

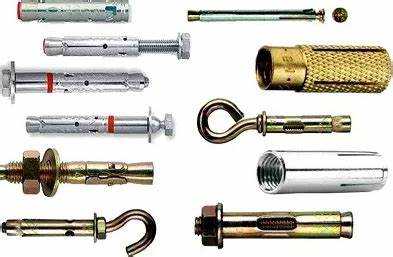

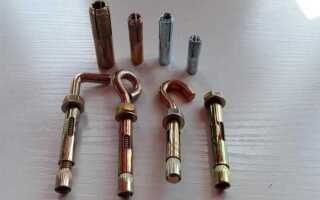

Выбор типа анкерного болта с кольцом в зависимости от материала стены
Бетон: для полнотелого бетона подходят механические анкеры с распорным элементом. Используются клиновые или гильзовые анкеры диаметром от 8 до 12 мм. Они обеспечивают высокую несущую способность и устойчивость к вибрациям. Сверление выполняется строго под диаметр анкера, глубина – не менее 50 мм.
Кирпич (полнотелый): предпочтительны распорные анкеры с длинной гильзой. Диаметр – 10 мм и более. Сверление должно вестись в тело кирпича, избегая швов. Для повышения надёжности используют химические анкеры с кольцом и капсулой на основе винилэстера или эпоксидной смолы.
Кирпич (пустотелый): механические анкеры неэффективны. Рекомендуются химические анкеры с сетчатыми гильзами. Смесь заполняет пустоты и обеспечивает равномерное распределение нагрузки. Диаметр – от 10 до 14 мм, длина зависит от толщины стены и размера пустот.
Газобетон: используется только химический анкер с кольцом и удлинённой сетчатой втулкой. Необходима двухкомпонентная смесь на основе эпоксидного состава. Диаметр – от 12 мм. Глубина заделки – минимум 70 мм. Допустимая нагрузка должна рассчитываться индивидуально.
Гипсокартон: для навесных лёгких конструкций применяются дюбель-бабочки с кольцом или металлические анкерные зонтики. Диаметр – 8 мм. Несущая способность ограничена (до 20 кг), поэтому для тяжёлых креплений используют монтаж в несущие профили за гипсокартоном или химическое крепление через стену.
Подготовка отверстия: диаметр, глубина и очистка от пыли
Точная подготовка отверстия – ключевой фактор надёжного крепления анкерного болта с кольцом. Ошибки на этом этапе снижают несущую способность анкера и увеличивают риск вырыва.
- Диаметр отверстия должен строго соответствовать диаметру анкера. Например, для анкерного болта М10 требуется отверстие диаметром 10 мм. Увеличение диаметра даже на 1 мм снижает плотность посадки.
- Глубина отверстия – минимум на 5–10 мм больше длины распорной части анкера. Это предотвращает упор пыли в конце отверстия, обеспечивая полное вхождение анкера. Для болта длиной 80 мм минимальная глубина – 85–90 мм.
- Очистка от пыли – обязательный этап. Остатки сверления мешают плотному контакту анкера со стенками. Используйте:
- Строительный пылесос с насадкой для глубокой очистки;
- Ручную продувку сжатым воздухом – минимум два цикла;
- Щётку-ерш для зачистки стенок отверстия, особенно в бетоне с крупным заполнителем.
Игнорирование хотя бы одного пункта снижает прочность анкера до 40%. Подготовка занимает минуты, а надёжность – на годы.
Правильная установка анкерного болта в кирпичную кладку
Для надежного крепления анкерного болта с кольцом в кирпичную кладку необходимо учитывать тип кирпича, глубину сверления и диаметр отверстия. В полнотелый кирпич рекомендуется использовать анкерные болты диаметром от 10 до 12 мм. В пустотелый кирпич – только специализированные анкеры с распорными или химическими элементами.
Сверление выполняется строго перпендикулярно поверхности, без ударного режима на начальном этапе, чтобы не повредить кирпич. Диаметр сверла должен точно соответствовать диаметру анкера. Глубина отверстия – минимум на 10 мм больше длины распорной части болта. После сверления пыль полностью удаляется из отверстия сжатым воздухом или щеткой.
Перед установкой анкер обрабатывается антикоррозийной смазкой. Болт вставляется без усилий, с плотной посадкой. Расклинивание осуществляется равномерным закручиванием до момента ощутимого сопротивления, но без перетягивания, чтобы избежать разрушения кирпича.
Крепление в швах кирпичной кладки недопустимо: прочность такого основания недостаточна для надежной фиксации. Расстояние от края кирпича до центра отверстия – минимум 60 мм для предотвращения растрескивания.

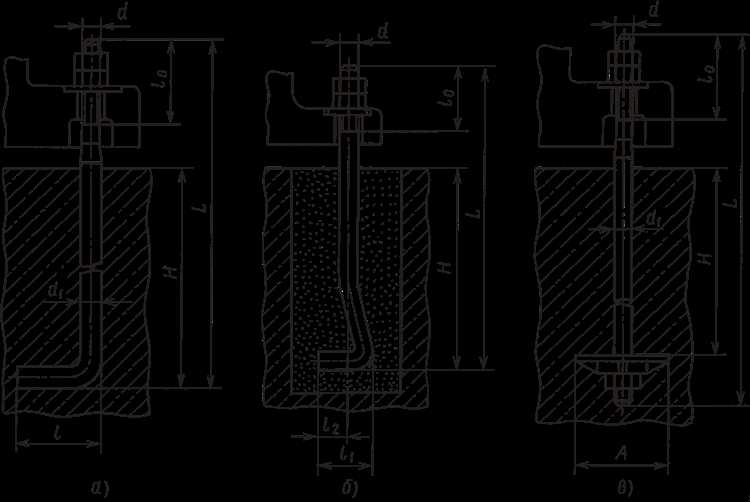

Особенности монтажа в бетон с учётом нагрузки и вибраций
Для монтажа анкерного болта с кольцом в бетон при наличии динамических нагрузок необходимо выбирать анкеры с маркировкой по прочности не ниже 8.8. При постоянной вибрации, как на производственных объектах, следует использовать клиновые или химические анкеры – распорные теряют надёжность со временем из-за ослабления сцепления с основанием.
Минимальная глубина анкеровки должна составлять не менее 10 диаметров болта. Например, для болта М10 – минимум 100 мм. Это критично при воздействии вибраций, так как кратковременные усилия могут превышать статическую нагрузку в 2–3 раза.
Отверстие под анкер сверлится перфоратором строго перпендикулярно плоскости поверхности, с допуском не более 2°. Диаметр сверла должен соответствовать инструкции производителя анкера, отклонения более 0,5 мм недопустимы – это ослабляет крепление при вибрации.
Очистка отверстия обязательна: сначала продувка воздухом под давлением, затем механическая чистка щеткой и повторная продувка. Пыль снижает коэффициент трения, увеличивая риск вырыва анкера при динамике.
Затяжка выполняется моментным ключом с усилием, указанным в техническом паспорте. Недостаточная затяжка приводит к микроподвижкам анкера в бетоне при вибрации, вызывая усталостные трещины в основании.
При высоких нагрузках рекомендуется использовать анкерные группы с центрами не ближе 3 диаметров друг к другу и 5 диаметров от края бетона. Это предотвращает сколы и снижает концентрацию напряжений.
Затяжка и контроль за плотностью прилегания анкера с кольцом
Затяжка анкерного болта с кольцом требует точного усилия, зависящего от диаметра и типа анкера. Недостаточная затяжка приводит к смещению под нагрузкой, чрезмерная – к повреждению основания или разрушению самого анкера. Для металлических анкерных болтов диаметром 10 мм рекомендованное усилие затяжки составляет 40–50 Н·м, для 12 мм – 70–80 Н·м. Использовать следует динамометрический ключ с калибровкой не реже одного раза в 6 месяцев.
Перед затяжкой необходимо убедиться в чистоте посадочного отверстия: отсутствие пыли и остатков сверления существенно влияет на контактную площадь. Глубина отверстия должна превышать длину анкера минимум на 10 мм для компенсации пыли и обеспечения полного входа. При установке следует удерживать кольцо в осевом положении, не допуская его перекоса относительно стены или потолка.
Контроль плотности прилегания проводится после первичной затяжки. Через 24 часа повторно проверяется усилие дотяжки. Если болт ослаб – причиной может быть крошение материала основания, неправильный диаметр отверстия или некачественная очистка. Повторное использование прежнего отверстия недопустимо – необходимо сместить точку крепления не менее чем на два диаметра анкера в сторону.
Признаки надёжной установки: болт не проворачивается вручную, кольцо остаётся неподвижным при приложении крутящего момента до 10 Н·м, отсутствует люфт при нагрузке в направлении оси анкера. При сомнении в качестве фиксации применяется испытательная нагрузка с использованием динамометрического устройства.
Проверка надёжности крепления перед подвешиванием груза
После установки анкерного болта с кольцом необходимо выполнить несколько обязательных проверок, чтобы гарантировать безопасность эксплуатации.
- Визуальный осмотр:
- Убедитесь, что анкер полностью зафиксирован в отверстии без видимых трещин и сколов в основании.
- Проверьте отсутствие деформаций или повреждений кольца и резьбовой части болта.
- Осмотрите поверхность вокруг крепежа – отсутствие пыли, грязи и коррозии повышает адгезию и удерживающую способность.
- Проверка глубины и посадки анкера:
- Глубина сверления должна соответствовать длине анкерного болта с запасом не менее 5 мм для полного раскрытия распорного механизма.
- Анкер должен заходить без люфта, с плотной посадкой, исключающей смещение при нагрузке.
- Функциональная нагрузка:
- Используйте динамометрический ключ для создания контрольной нагрузки, не превышающей 70% расчетной предельной прочности.
- При отсутствии сдвига и деформации крепления фиксируйте результаты и переходите к следующему этапу.
- Испытание на динамические нагрузки:
- Рекомендуется выполнить несколько циклов легкого раскачивания или кратковременных ударных нагрузок, чтобы проверить стабильность крепления.
- Отсутствие люфта и звуков разрушения подтверждает надёжность анкера.
- Регулярный контроль:
- После первой проверки закрепите дату и параметры испытания в техническом журнале.
- Периодический осмотр и повторная проверка нагрузкой через каждые 6 месяцев обязательны при постоянном использовании.
Вопрос-ответ:
Как выбрать подходящее место для установки анкерного болта с кольцом?
Для надежной фиксации важно подобрать прочный и сплошной материал, например бетон или кирпич. Поверхность должна быть сухой и чистой от пыли и мусора, чтобы обеспечить плотный контакт и предотвратить ослабление крепления со временем.
Какие инструменты нужны для правильного монтажа анкерного болта с кольцом?
Понадобится перфоратор или ударная дрель для сверления отверстия нужного диаметра, молоток для забивания анкера и ключ для затягивания гайки. Также важно иметь щетку или пылесос для очистки отверстия от пыли перед установкой крепежа.
Как правильно подготовить отверстие перед установкой анкерного болта с кольцом?
Отверстие нужно просверлить строго под диаметр болта, чтобы обеспечить плотную посадку. После сверления следует тщательно удалить всю пыль и мелкие частицы с помощью щетки или пылесоса. Это позволит анкеру лучше схватиться с основанием и снизит риск ослабления крепления.
Какая последовательность действий при закреплении анкерного болта с кольцом обеспечивает максимальную надежность?
Сначала просверлите отверстие нужного диаметра и глубины, затем очистите его от пыли. После этого вставьте анкер в отверстие, слегка постукивая молотком, чтобы он плотно сел. Наконец, затяните гайку ключом, контролируя силу затяжки, чтобы не повредить материал и обеспечить надежное сцепление.
Как избежать ошибок при установке анкерного болта с кольцом в бетон?
Одной из частых ошибок является сверление слишком большого отверстия, из-за чего крепеж не держится плотно. Также важно удалять пыль из отверстия, иначе адгезия будет слабой. Не стоит затягивать гайку чрезмерно, чтобы не разрушить бетон вокруг. Следуя этим рекомендациям, вы обеспечите длительную надежность крепления.
Какие материалы стен лучше всего подходят для крепления анкерного болта с кольцом, чтобы обеспечить надежность?
Анкерные болты с кольцом наиболее надежно держатся в твердых материалах, таких как бетон или кирпич. В пустотелых или слабоцементированных поверхностях фиксация может быть ненадежной, поэтому для таких стен рекомендуется использовать специальные анкеры для пустотелых конструкций или дополнительные меры, например, химический анкеровочный состав. Важно правильно подготовить отверстие — оно должно соответствовать диаметру болта и быть очищено от пыли, чтобы избежать снижения сцепления. Также стоит учитывать глубину установки: слишком мелко закрепленный болт может вырваться под нагрузкой.
Как правильно подготовить отверстие для установки анкерного болта с кольцом, чтобы избежать ошибок при монтаже?
Для подготовки отверстия требуется сначала просверлить его перфоратором или ударной дрелью с использованием сверла подходящего диаметра, который совпадает с диаметром анкерного болта. После сверления отверстие нужно тщательно очистить от пыли и строительного мусора с помощью щетки и пылесоса или продувки сжатым воздухом. Это предотвратит ослабление сцепления между болтом и стеной. Затем следует аккуратно вставить анкер и убедиться, что он плотно входит, не болтается. Если анкер слишком свободен, возможно, стоит выбрать болт большего диаметра или использовать специальный клеевой состав для укрепления посадки. Неправильная подготовка отверстия часто приводит к ослаблению крепления и сокращению срока службы конструкции.
