Гудение электродвигателя без вращения вала – признак нарушений в электромеханической или электрической части устройства. Такой симптом указывает на то, что питание на обмотки подаётся, но крутящий момент недостаточен для начала вращения. Причины часто кроются в межвитковом замыкании, обрыве пусковой обмотки или снижении напряжения ниже допустимого порога.
Наиболее распространённая причина – выход из строя пускового конденсатора в однофазных асинхронных моторах. При его неисправности электродвигатель получает питание только на рабочую обмотку, создаётся гудящий звук, но пусковой момент отсутствует. Диагностика включает проверку ёмкости конденсатора мультиметром с функцией измерения емкости и замену при отклонении от номинала.
Также важно проверить механическую часть. Заклинивание вала, износ подшипников или попадание постороннего предмета в роторную часть может полностью блокировать запуск. Даже при подаче напряжения электродвигатель не сможет преодолеть механическое сопротивление, продолжая издавать гудение. В этом случае необходима разборка и визуальный осмотр узлов вращения.
Если речь идёт о трёхфазных двигателях, возможна ошибка в подключении – например, отсутствие одной фазы (режим «две фазы»). При этом двигатель издаёт гудящий звук, но не крутится, а длительная работа в таком режиме может привести к перегреву и повреждению изоляции. Проверка проводится измерением фазных напряжений и тестированием питающей линии на обрыв одной из фаз.
Как определить фазовый дисбаланс в электродвигателе
Далее проверьте напряжение на клеммах двигателя между каждой парой фаз. При отклонении напряжения более чем на 2% от среднего значения необходимо искать источник проблемы в питающей сети – возможно, один из автоматов или контактных соединений перегрет или имеет повышенное сопротивление.
Оцените температуру обмоток с помощью пирометра. Нагрев одной из фаз выше остальных указывает на неравномерную нагрузку, даже если токи визуально близки. Это может быть связано с нарушением геометрии намотки или деградацией изоляции.
Проверьте целостность контактов в клеммной коробке. Окисление, ослабление или частичное оплавление клемм может вызывать временное или постоянное ухудшение контакта в одной из фаз.
Если электродвигатель подключён через магнитный пускатель, измерьте падение напряжения на его контактах под нагрузкой. Сопротивление выше нормы в одном из контактов приводит к фазовому перекосу.
Для систем с частотным преобразователем необходимо сравнить выходные токи на каждой фазе. Наличие разбаланса на выходе при равномерном входном питании указывает на неисправность преобразователя.

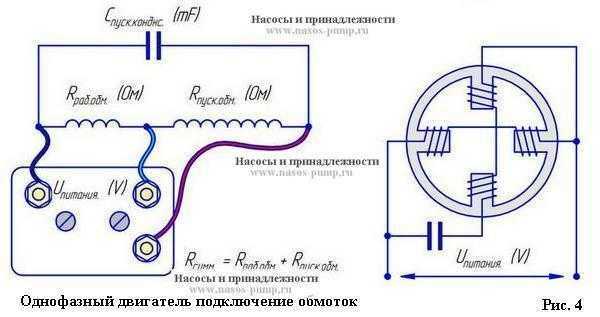

Что делать при выходе из строя пускового конденсатора
Номинальная емкость указана на корпусе конденсатора, например, 80 мкФ ±5%. Фактическое значение не должно отличаться более чем на 10–15%. При обрыве мультиметр покажет 0, при пробое – нестабильные значения или короткое замыкание.
Если выявлена неисправность, замените конденсатор на новый с теми же характеристиками по емкости и рабочему напряжению, например, 450 В AC. Используйте только конденсаторы с маркировкой «Motor Start» или «Пусковой», так как они рассчитаны на кратковременные пусковые токи.
Установка конденсатора с меньшей емкостью приведёт к недостаточному пусковому моменту, двигатель может не выйти на рабочие обороты. Превышение допустимой емкости вызывает перегрев обмоток. Нельзя использовать конденсаторы, предназначенные для постоянного подключения (рабочие), так как они не выдерживают стартовых токов.
После замены включите двигатель и оцените запуск: он должен происходить за 1–3 секунды без постороннего шума. Если пуск не восстановился, проверьте центробежный выключатель, обмотки и целостность проводки.

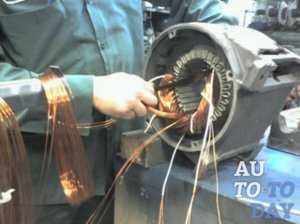

Как проверить обмотки на межвитковое замыкание
Межвитковое замыкание в обмотках электродвигателя приводит к перегреву, снижению мощности и часто сопровождается гудением без запуска. Для точной диагностики требуется последовательная проверка с применением специализированного оборудования.
Используйте мегомметр на 500–1000 В для оценки сопротивления изоляции между обмотками и корпусом. Измерения проводятся при отключённом и остывшем двигателе. Значение менее 1 МОм указывает на повреждение изоляции.
Можно применить метод сравнения активного сопротивления всех обмоток. Используется омметр с точностью не хуже 0,01 Ом. Разброс значений более 5% между одинаковыми фазами свидетельствует о наличии дефекта.
Дополнительно рекомендуется подключить двигатель к испытательному трансформатору с плавной регулировкой напряжения. Повышение напряжения с контролем потребляемого тока позволяет определить аномалии: резкий рост тока при низком напряжении говорит о короткозамкнутых витках.
Результаты диагностики следует фиксировать. Повторное измерение после включения двигателя под нагрузку может подтвердить наличие прогрессирующего повреждения.

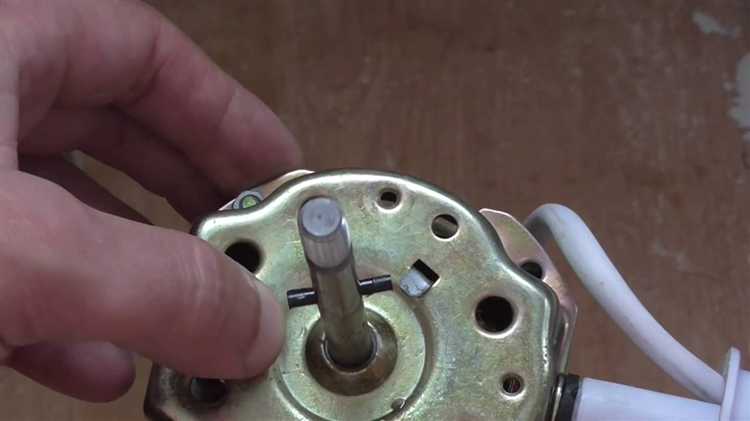

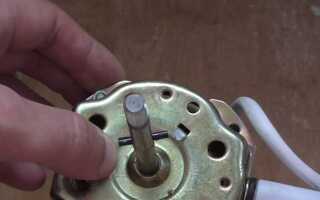

Признаки заклинивания ротора и как его устранить
Заклинивание ротора – частая причина, по которой электродвигатель издаёт гудящий звук, но не вращается. Это механическое препятствие, мешающее свободному вращению вала, и его важно устранить до повторного запуска двигателя.
- Ротор не проворачивается вручную – при попытке провернуть вал рукой ощущается сильное сопротивление или полная неподвижность.
- Характерный низкочастотный гул при подаче питания без движения ротора.
- Нагрев корпуса двигателя за короткое время – указывает на токи в обмотке при неподвижном роторе.
- Запах горелой изоляции – при попытке запуска без устранения заклинивания возможно повреждение обмоток.
Причины заклинивания и способы устранения:
- Механические загрязнения – попавшие внутрь двигателя частицы могут блокировать вращение. Разберите корпус, удалите грязь, продуйте сжатым воздухом, очистите подшипники.
- Износ или разрушение подшипников – люфт, перекос или клин. Замените оба подшипника, даже если повреждён только один, чтобы избежать несоосности в будущем.
- Деформация вала или корпуса – перегрев или удар могут вызвать смещение осей. Проверка соосности, токарная правка или замена деформированных деталей обязательны.
- Попадание инородных предметов в воздушный зазор между ротором и статором. Демонтаж и визуальный осмотр – необходимая мера.
- Замыкание между статором и ротором вследствие перегрева или разрушения изоляции. В этом случае требуется перемотка или замена обмоток и ревизия магнитопровода.
После устранения причин обязательно прокрутите вал вручную и проверьте сопротивление изоляции. Только после этого допустим пробный пуск.
Почему изношенные подшипники мешают запуску двигателя
Износ подшипников электродвигателя вызывает механическое сопротивление вращению ротора, что критично при запуске. При запуске электродвигатель потребляет ток в 6–8 раз выше номинального, и любое дополнительное трение значительно увеличивает нагрузку на пусковую обмотку и элементы пуска.
- Повышенное трение: при изношенных дорожках качения и сепараторах шарики или ролики движутся с заеданиями, что увеличивает момент сопротивления и может привести к остановке ротора до выхода на номинальные обороты.
- Несоосность вала: деформированные подшипники изменяют положение ротора относительно статора, вызывая неравномерный воздушный зазор и, как следствие, вибрации и механический перекос.
- Повреждение обмоток: длительные попытки запуска при повышенной нагрузке ведут к перегреву пусковой обмотки, что вызывает разрушение изоляции и межвитковые замыкания.
Признаки износа подшипников:
- Характерный гул или скрежет при вращении вручную.
- Свободный люфт вала в радиальном или осевом направлении.
- Нагрев корпуса в районе посадочных мест подшипников.
Рекомендации:
- Периодически проверяйте люфт и наличие механических шумов вручную при отключенном питании.
- Меняйте подшипники при первых признаках износа – стандартный ресурс большинства шарикоподшипников составляет 10 000–20 000 часов при нормальных условиях.
- Используйте качественные аналоги с температурной стойкостью и закрытой конструкцией (например, с маркировкой ZZ или 2RS).
Игнорирование износа подшипников приводит не только к невозможности запуска, но и к разрушению вала и посадочных гнезд, что значительно увеличивает затраты на ремонт.
Как протестировать пусковую цепь на предмет обрыва
Для проверки пусковой цепи электродвигателя сначала отключите питание и убедитесь в отсутствии напряжения на клеммах. Используйте мультиметр в режиме прозвонки (омметра) для проверки целостности проводов и компонентов.
Начните с контроля проводов, соединяющих пускатель или пусковое реле с обмотками двигателя. Измерьте сопротивление между концами каждого провода – разрыв проявится как бесконечное сопротивление или отсутствие сигнала.
Проверяйте пусковой конденсатор, если он есть. Снимите его с цепи и измерьте емкость мультиметром с функцией измерения конденсаторов. Норма емкости должна соответствовать технической документации; обрыв внутри конденсатора выявляется как отсутствие емкости или короткое замыкание.
Осмотрите контакты пускателя и реле – повреждённые или подгоревшие контакты могут создавать разрыв цепи. Контроль можно провести, измеряя сопротивление между контактами при включенном положении, оно должно быть близко к нулю.
При наличии кнопочного пуска или других управляющих элементов проверьте их механическую исправность и проводимость цепи через них. Обрыв или залипание контактов блокирует запуск.
После выявления участка с обрывом замените повреждённые элементы и повторите тест для подтверждения восстановления цепи. Только после полной проверки и устранения разрывов можно считать пусковую цепь исправной.

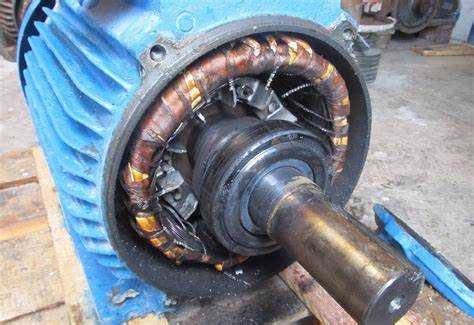

Как распознать неисправность центробежного выключателя
Центробежный выключатель отвечает за отключение пусковой обмотки при наборе электродвигателем рабочей скорости. Если он неисправен, двигатель гудит, но не запускается, так как пусковая обмотка остаётся подключенной.
Первый признак – постоянное присутствие тока в пусковой обмотке при вращении ротора. Измерьте ток пусковой обмотки мультиметром в режиме амперметра. Если ток не снижается после набора 70-80% номинальной скорости, выключатель не размыкает цепь.
При визуальном осмотре выключателя обращайте внимание на износ или обгоревшие контакты, деформацию пружин или рычагов. В механизме должны быть подвижные части, свободно срабатывающие при вращении ротора – тугие или заклинившие элементы свидетельствуют о неисправности.
Проверка с помощью вращения вала вручную позволяет оценить срабатывание выключателя. При медленном раскручивании вала контакты должны разомкнуться при определённой частоте вращения, фиксируемой мультиметром или омметром на контактах.
Если после повторной регулировки пружины или очистки контактов проблема сохраняется, вероятна внутренняя поломка выключателя, требующая замены. Не рекомендуется эксплуатировать двигатель с неисправным центробежным выключателем из-за риска перегрева и повреждения обмоток.
Когда стоит проверять параметры питающего напряжения
Проверка питающего напряжения необходима при первых признаках нестабильной работы электродвигателя, особенно если слышен гудящий звук без запуска. Важным сигналом служит напряжение ниже 90% от номинального значения, так как недостаток напряжения приводит к снижению пускового момента и перегреву обмоток.
Следует измерять напряжение при включении двигателя и в процессе запуска. Если напряжение падает более чем на 10% от установленной нормы, это указывает на возможные проблемы в электросети или кабельных линиях. Необходимо исключить наличие обрывов, плохих контактов и перегрузок в цепи питания.
Особое внимание уделяют проверке баланса фаз: разница напряжений между фазами не должна превышать 3-5%. Несбалансированное напряжение приводит к асимметричной нагрузке и усиленному гудению мотора, а также снижает срок службы изоляции.
Если электродвигатель подключен через преобразователь частоты или пускатель, необходимо контролировать стабильность выходного напряжения этих устройств. Нестабильность или неправильные параметры могут вызвать отказ запуска, несмотря на отсутствие механических повреждений.
Проверку проводят с помощью мультиметра или специализированного прибора с возможностью фиксировать мгновенные и средние значения напряжения, чтобы выявить возможные скачки или просадки. Регулярный мониторинг питающего напряжения рекомендуется при работе в условиях нестабильной сети или при длительных пусках двигателя.
Вопрос-ответ:
Почему электродвигатель издаёт гудящий звук, но не запускается?
Гудение мотора обычно связано с тем, что в обмотках возникает магнитное поле, но двигатель не может начать вращаться. Это может происходить из-за проблем с пусковой обмоткой, заедания ротора или неисправности конденсатора в однофазных двигателях. В результате двигатель пытается запуститься, но не получает достаточного вращающего момента.
Какие механические причины могут вызывать гудение электродвигателя без запуска?
Одной из распространённых причин является заклинивание ротора: например, из-за попадания посторонних предметов, износа подшипников или повреждения оси. В таком состоянии ротор не может повернуться, хотя электромагнитное поле создаётся, и двигатель издаёт гудящий звук.
Как проверить, что именно вызывает проблему, если электродвигатель гудит, но не запускается?
Для диагностики следует начать с отключения питания и визуального осмотра: проверить целостность обмоток, отсутствие механических повреждений и состояние подшипников. Затем проверить пусковой конденсатор (если есть) мультиметром и попытаться вручную прокрутить ротор — если он туго вращается, возможно, есть механические проблемы.
Может ли проблема с электропитанием вызывать гудение, но отсутствие запуска двигателя?
Да, если напряжение в сети слишком низкое или нарушена фаза питания (например, в трёхфазных двигателях при отсутствии одной из фаз), двигатель будет пытаться работать, создавая гудение, но вращение не начнётся. Это связано с недостаточной силой тока для преодоления инерции ротора.
Какие действия можно предпринять самостоятельно, если электродвигатель гудит, но не запускается?
Можно отключить двигатель от питания и проверить, легко ли вращается ротор вручную. Если он заедает, стоит очистить или смазать подшипники. При наличии пускового конденсатора его можно проверить и заменить. Если причина в электропитании, нужно проверить сеть и кабели. При отсутствии явных причин рекомендуется обратиться к специалисту.
Почему электродвигатель издаёт гудящий звук, но не запускается при подаче питания?
Гудящий звук обычно указывает на то, что электродвигатель получает электрическое питание, но не может начать вращение ротора. Это может быть связано с несколькими причинами. Одна из самых распространённых — заедание или заклинивание подшипников, которые препятствуют свободному вращению. Ещё одной причиной может быть неисправность пусковой обмотки или конденсатора в однофазных двигателях, из-за чего двигатель не набирает необходимый крутящий момент для старта. Также возможен обрыв фаз, когда одна из обмоток не получает питание, что вызывает вибрацию и гудение без запуска. В некоторых случаях причиной может быть механическая блокировка, например, застрявший вал или износ деталей, мешающих движению.
