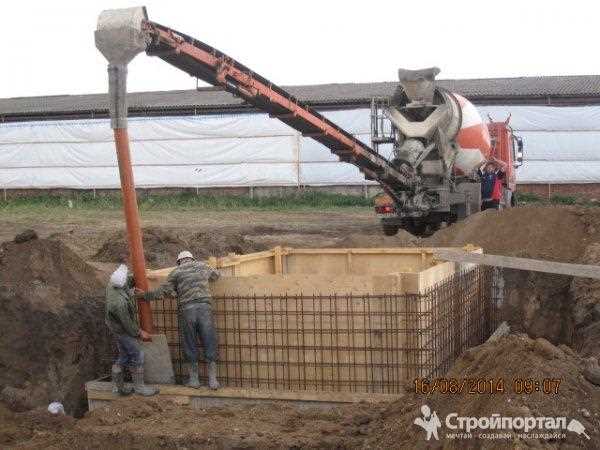

При заливке фундамента или отмостки часто возникает необходимость направить бетонную смесь точно в опалубку, особенно если подход к ней затруднён. Один из практичных способов – изготовить самодельный лоток, по которому бетон будет стекать прямо из миксера в нужное место. Это позволяет минимизировать потери раствора и ускорить процесс укладки.
Самодельный лоток можно сделать из стального листа толщиной от 2 до 4 мм или из прочной влагостойкой фанеры с дополнительным армированием. Оптимальная длина – 2,5–3 метра, ширина – 30–35 см, с загнутыми краями по бокам для предотвращения перелива. Угол наклона – не менее 20 градусов, чтобы масса двигалась самотёком без задержек.
Для жёсткости фанеру укрепляют снизу металлическими уголками или деревянными рейками. При использовании металлического лотка желательно предусмотреть ручки для переноски и установку на регулируемые подпорки, если работа ведётся на неровной поверхности. Важно обеспечить устойчивость конструкции под весом потока бетона, особенно при использовании тяжёлых смесей.
Особое внимание следует уделить сочленению лотка с желобом автобетоносмесителя: кромка должна заходить под него на 10–15 см, либо крепиться с помощью струбцин или проушин. Это исключит разбрызгивание и потери раствора. После каждого использования лоток необходимо промывать водой под давлением до полного удаления остатков цементного молочка.
Как выбрать оптимальную длину и ширину лотка под конкретную модель миксера

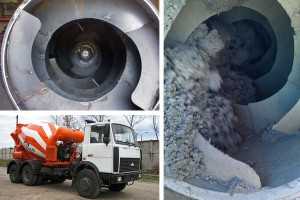

Размер лотка напрямую зависит от геометрии и габаритов желоба автобетоносмесителя. У большинства миксеров, используемых в частном строительстве, длина разгрузочного желоба составляет 1,5–2,5 метра, ширина в месте выхода бетонной смеси – 18–25 см.
Ширина лотка должна превышать ширину выходного отверстия на 5–10 см, чтобы исключить пролив. Для миксеров с желобом 20 см оптимальной будет ширина лотка 30 см. Учитывай наличие буртов по краям: они должны быть высотой не менее 5 см для удержания потока.
Длина лотка зависит от расстояния от задней части миксера до места заливки. Если длины штатного желоба не хватает, нужно прибавить к нему необходимую недостающую длину. Например, при штатной длине 2 м и необходимости подать бетон на 3,5 м – лоток должен быть длиной 1,5 м. Избегай чрезмерного удлинения: при длине более 3 м потребуется дополнительное усиление конструкции, так как увеличивается нагрузка и риск прогиба.
Учитывай высоту расположения приемной точки. При разнице уровней более 40 см желательно делать лоток с небольшим уклоном (2–3 см на метр), чтобы бетон стекал самотеком без застаивания.
При выборе длины и ширины важно заранее измерить расстояния на месте выгрузки и знать точную модель миксера, чтобы адаптировать лоток к его конфигурации. Универсальных размеров не существует – конструкция подбирается по факту.
Из каких материалов можно сделать лоток: сравнение прочности и стоимости
Для изготовления лотка под бетонный миксер применяют металл, фанеру с гидроизоляцией, пластиковые панели и доски с усилением. Каждый вариант имеет свои особенности по прочности, сроку службы и затратам.
Металлический лоток (обычно используется оцинкованная сталь 1–2 мм) выдерживает длительные нагрузки, не деформируется под весом бетона. При правильной сварке и креплении срок службы составляет более 5 лет. Стоимость – около 600–1000 руб. за погонный метр, включая крепёж. Минус – вес конструкции и необходимость сварочного оборудования.
Фанера ФСФ 18–21 мм с нанесённой мастикой или оклеенная рубероидом – бюджетное решение. Средняя цена – 500–700 руб. за лист 1,5×1,5 м, герметизация обойдётся ещё в 150–200 руб. При аккуратном использовании выдерживает 5–10 циклов, затем требует замены.
Пластиковые панели ПВХ толщиной от 8 мм устойчивы к влаге, но легко трескаются при ударе. Применимы только при работе с небольшими объёмами. Стоимость – 300–500 руб. за м². Надёжность невысокая, при транспортировке бетона возможен разрыв краёв.

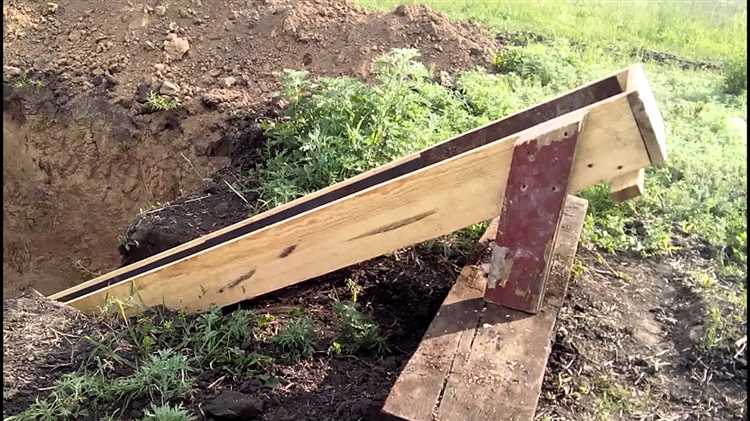

Деревянный лоток из строганных досок 30×100 мм с внутренней обивкой из оцинковки даёт сбалансированный результат. Сам каркас стоит 200–300 руб. за метр, плюс 150–200 руб. на облицовку. При правильной сборке служит до 2 сезонов без потерь герметичности.
Если лоток планируется для одноразового применения, разумно использовать фанеру или деревянную конструкцию. Для многократного применения лучше подойдёт металл. Пластик можно рассматривать только как временное решение.
Как рассчитать угол наклона лотка для свободного стока бетона
Для обеспечения стабильного движения бетонной смеси по лотку необходимо правильно рассчитать угол наклона. Неправильный уклон может привести к застреванию массы или чрезмерному ускорению, что ухудшит качество заливки.
- Оптимальный уклон лотка составляет от 8° до 12°. При меньшем угле бетон может не двигаться самотёком, при большем – расслоение смеси и потери по пути.
- Для точного расчёта угла используйте формулу: tan(α) = h / l, где:
- α – угол наклона в градусах,
- h – перепад высоты между начальной и конечной точками лотка (в метрах),
- l – длина лотка по горизонтали (в метрах).
- Например, при длине лотка 2,5 м и желаемом угле 10° высота подъёма будет: h = 2,5 × tan(10°) ≈ 0,44 м.
- При отсутствии угломера угол можно задать по высоте подъёма: на каждые 100 см длины – подъём 14–22 см.
- Угол задаётся от миксера вниз к точке приёма. Лоток должен быть жёстко закреплён и выдерживать вес смеси без деформаций.
- Допускается использование нескольких секций с плавным переходом, при этом каждый участок сохраняет общий уклон.
Перед заливкой проверьте сток с помощью пробной порции раствора. При торможении массы увеличьте уклон, при перераспределении смеси – уменьшите.
Пошаговая инструкция по сборке лотка из листового металла
Для изготовления лотка потребуется листовой металл толщиной не менее 2 мм, угловая шлифовальная машина с отрезным и зачистным кругом, сварочный аппарат, рулетка, маркер, молоток, струбцины и угольник.
Шаг 1. Разметка листа
Измерьте нужную длину и ширину лотка. Например, для типового варианта: длина – 1500 мм, ширина – 300 мм, глубина – 100 мм. Разметьте лист, добавив по 100 мм с каждой длинной стороны на загиб борта.
Шаг 2. Резка заготовки
По разметке отрежьте основной прямоугольник. По краям сделайте надрезы в местах будущих сгибов боковых стенок – длиной 100 мм, перпендикулярно основанию.
Шаг 3. Формирование бортиков
Загните боковые стороны вверх под прямым углом, используя деревянный брус и молоток. При необходимости подогните края молотком через проставку, добиваясь ровного угла 90°.
Шаг 4. Сборка торцов
Из оставшегося листа вырежьте два торцевых элемента по размеру 300×100 мм. Приложите их к боковым стенкам, зафиксируйте струбцинами и проверьте угол соединения угольником.
Шаг 5. Сварка
Проварите все соединения по внутренним швам. С наружной стороны выполните прихватки для дополнительной жёсткости. После сварки зачистите швы шлифовальным кругом.
Шаг 6. Усиление конструкции
По нижнему краю лотка проварите две продольные полосы из уголка 25×25 мм для придания жёсткости при нагрузке миксера. Крепите снаружи вдоль длинных сторон.
Шаг 7. Проверка геометрии
Измерьте внутреннюю ширину и глубину по всей длине. Допустимое отклонение – не более 3 мм. Убедитесь в отсутствии заусенцев и наплывов металла.
Как закрепить лоток, чтобы он не сдвигался при заливке
Для надёжной фиксации лотка необходимо использовать жёсткое основание. Оптимальный вариант – укладка на деревянные балки или металлические профили сечением не менее 40×40 мм. Расстояние между опорами – не более 1 метра, чтобы исключить прогиб.
Крепление к основанию выполняется саморезами или болтами через отверстия, заранее просверленные в бортах лотка. При использовании пластика – подкладываются широкие шайбы для равномерного распределения нагрузки.
Дополнительно применяются боковые упоры. Это могут быть вбитые в землю колышки, доски или металлические уголки, установленные вплотную к стенкам лотка. Высота упоров должна быть не меньше половины высоты лотка.
Если заливаемый бетон тяжёлый или с высоким объёмом подачи, рекомендуется установка распорок поперёк лотка. Они предотвращают его деформацию и смещение при вибрации. Минимальное количество распорок – одна на каждый погонный метр.
На склонах или неровной поверхности необходимо предварительно выровнять основание под установку и уплотнить почву. Для этого используется щебень или песчано-цементная подсыпка толщиной 5–10 см с последующим трамбованием.
Что предусмотреть для облегчения очистки лотка после работы
Гладкая внутренняя поверхность – ключевой фактор. Использование листовой оцинкованной стали толщиной 1–2 мм значительно снижает прилипание цементного раствора. Не рекомендуется использовать пористые или рельефные материалы.
Небольшой уклон в сторону сброса остатков раствора (до 3–5°) позволяет воде и бетонной смеси самотёком стекать вниз. Это упрощает промывку и предотвращает застой цемента в углах.
Минимум острых углов. Закруглённые края и сглаженные внутренние стыки предотвращают накопление затвердевшего бетона. Все сварные соединения внутри необходимо зачищать до ровного состояния.
Сливное отверстие с герметичной заглушкой на конце лотка облегчает слив воды при промывке. Диаметр – не менее 30 мм. Расположение – в самой нижней точке конструкции.
Антипригарное покрытие или регулярная обработка маслом (солидол, отработка) перед началом работы сокращают налипание смеси. Наносить тонким слоем, без избытка.
Удобный доступ для промывки: съёмные элементы, например, откидная боковая стенка или съёмное днище, позволяют быстро удалять остатки вручную или с помощью шланга под давлением.
Не использовать болтовые соединения внутри – они собирают грязь и затрудняют очистку. Все соединения внутри должны быть сварными и герметичными.
Как сделать съемную конструкцию лотка для хранения и транспортировки
Съемная конструкция лотка позволяет легко перемещать и хранить его после использования. При правильной сборке такая система обеспечивает жёсткость, удобство чистки и экономию места.
- Основание выполняется из фанеры толщиной не менее 18 мм или металлического листа 3–4 мм.
- Боковые стенки – из оцинкованной стали или ламинированной фанеры 12–15 мм, высотой 200–250 мм.
- Крепление стенок к основанию осуществляется с помощью болтов М8 и мебельных уголков с возможностью быстрого съёма. Расстояние между креплениями – 300–400 мм.
- Для герметичности по нижней кромке стенок приклеивается уплотнитель из ПВХ или резины толщиной 3–5 мм.
- Соединение углов выполняется съёмными стяжками или замками-защёлками. Это упрощает разборку без инструментов.
- Соберите основание лотка. Если используется металл – просверлите отверстия под болты с шагом 30 см по периметру.
- Нарежьте боковины по длине и высоте с учетом нахлеста 20–30 мм для углового соединения.
- Установите боковины, временно зафиксируйте струбцинами, проверьте геометрию.
- Закрепите уголки болтами, затяните гайки с шайбами. Используйте гайки с нейлоновыми вставками для предотвращения самопроизвольного откручивания.
- Установите уплотнитель на стык основания и стенок с внутренней стороны.
- Проверьте разборку: все элементы должны демонтироваться вручную за 3–5 минут.
В разобранном виде конструкция укладывается в штабель, минимальная высота – не более 150 мм. Для хранения удобно использовать стенд с направляющими под каждую деталь.
Типичные ошибки при изготовлении и установке лотка и как их избежать
Недостаточный уклон лотка. Уклон должен составлять не менее 3–5° для обеспечения самотёчного движения смеси. Без уклона бетон скапливается в середине лотка и не доходит до точки выгрузки. Используйте уровень и угол наклона строго по направлению движения потока.
Слабая конструкция каркаса. Часто применяют слишком тонкий металл или недостаточное количество ребер жёсткости. Для жёлоба длиной от 1,5 м необходима жесткая основа из стального профиля не тоньше 3 мм и минимум двумя поперечными усилениями.
Ошибки при сварке. Швы с непроваром или прожогами снижают прочность и вызывают деформации при нагрузке. Используйте сварку полуавтоматом с минимальным током не менее 120 А, тщательно зачищайте швы, проверяйте на отсутствие трещин.
Неровная внутренняя поверхность. Острые грани, выступы и следы швов тормозят бетон. Все стыки необходимо тщательно зашлифовать болгаркой с лепестковым кругом до гладкого состояния, особенно в зоне сопряжения секций.
Пренебрежение антикоррозийной обработкой. Без защиты металл быстро ржавеет от влаги в смеси. После зачистки все элементы покрываются грунтом по металлу и двумя слоями эмали или битумной мастики с выдержкой межслойной сушки не менее 12 часов.
Неправильное крепление лотка к миксеру. Использование мягкой проволоки или неустойчивых опор приводит к смещению лотка под весом бетона. Применяйте болтовое соединение или жёсткие кронштейны с фиксацией минимум в двух точках.
Невнимание к стыковке секций. Щели между модулями вызывают потери раствора. Края должны заходить друг на друга минимум на 10 см, дополнительно фиксироваться струбцинами или замками, а стык уплотняться резиновыми прокладками.
Вопрос-ответ:
Из какого материала лучше всего сделать лоток для бетона под миксер?
Наиболее подходящий материал — листовая сталь толщиной от 2 до 3 мм. Она выдерживает вес и абразивное воздействие свежего бетона. Некоторые используют также оцинковку, но она быстрее изнашивается. Можно применить и толстую фанеру, обитую металлом, если нужна временная конструкция. Всё зависит от предполагаемой частоты использования лотка.
Какой уклон нужно сделать у самодельного лотка, чтобы бетон хорошо стекал?
Уклон должен быть не менее 10–15 градусов. Это позволяет смеси двигаться по лотку без застоя. Если уклон сделать меньше, бетон может застревать, особенно если он густой. В местах соединения лотков или поворотов желательно делать более плавные переходы — так бетон будет идти без рывков и потерь.
Можно ли сделать лоток складным, чтобы было удобнее его перевозить и хранить?
Да, складной лоток — удобное решение. Обычно его делают из нескольких секций, соединённых петлями или болтами. Важно проследить, чтобы соединения были надёжными и не пропускали бетон на стыках. Также желательно предусмотреть фиксаторы, чтобы лоток не складывался сам по себе во время работы.
Чем обработать внутреннюю поверхность лотка, чтобы бетон не прилипал?
Можно использовать отработанное машинное масло, растворитель с маслом или специальную бетонную смазку. Эти средства наносятся тонким слоем перед заливкой. Они предотвращают прилипание бетонной смеси и облегчают последующую очистку. Однако использовать такие средства нужно осторожно, особенно рядом с зелёными насаждениями или колодцами.
Как правильно закрепить лоток под миксер, чтобы он не смещался при сливе бетона?
Чаще всего лоток упирают в землю или фиксируют подпорками из дерева или металла. Также можно использовать кирпичи, камни или другие подручные материалы, чтобы придавить конструкцию. Важно, чтобы основание было устойчивым, особенно если бетон подаётся под углом и с напором — в таком случае сдвиг конструкции может привести к разливу смеси и дополнительным затратам времени.
Из чего лучше всего сделать лоток для бетона под миксер своими руками?
Самодельный лоток чаще всего изготавливают из металлического листа, например, оцинковки или обычной стали толщиной от 1 до 3 мм. Также подойдёт прочная фанера, обитая внутри гладким пластиком или металлом — это уменьшает трение и улучшает сход смеси. Длина подбирается с учётом высоты миксера и расстояния до опалубки, обычно это 2–3 метра. Для жёсткости по краям можно приварить уголок или прикрутить деревянный брус. Если планируется использовать лоток не один раз, стоит предусмотреть ручки для переноски и съёмные ножки или опору для устойчивости. Угол наклона желательно сделать не меньше 30 градусов, чтобы бетон не застревал при движении.
