Автоматизация системы подачи воды из скважины позволяет значительно повысить удобство эксплуатации и долговечность оборудования. В основе такой системы лежат устройства, которые автоматически включают или выключают насос в зависимости от потребностей в воде. В этой статье рассмотрим основные этапы установки автоматики, ключевые компоненты и рекомендации по их выбору.
Основным элементом системы является реле давления, которое управляет включением и выключением насоса в зависимости от уровня давления в трубопроводе. Настроив его правильно, можно обеспечить стабильную работу системы и предотвратить чрезмерное включение насоса, что снизит износ оборудования. Рекомендуется выбирать реле с регулируемыми параметрами включения и отключения для точной настройки под нужды вашего хозяйства.
Следующий важный компонент – манометр, который позволяет отслеживать текущее давление в системе. Важно, чтобы манометр был установлен на трубопроводе в удобном для обзора месте, так как от точности показаний зависит работа реле давления. Для большей надежности и долговечности рекомендуется выбирать приборы с защитой от перепадов температуры и с возможностью замены в случае выхода из строя.
Кроме того, в систему необходимо интегрировать автоматический блок управления, который будет регулировать работу реле и насосного оборудования. Такой блок обеспечивает плавный запуск и остановку насоса, что позволяет уменьшить гидравлические удары и продлить срок службы оборудования. Также стоит рассмотреть возможность использования дистанционного управления для удобства мониторинга и настройки системы.
При выборе автоматики важно учитывать мощность насоса и размеры водопроводной системы. Неверно подобранные компоненты могут привести к нестабильной работе и преждевременному выходу из строя всей системы. Окончательная настройка и регулировка параметров автоматики должны проводиться с учётом всех особенностей эксплуатации конкретной скважины.
Как выбрать насос для автоматической системы подачи воды?
Выбор насоса для автоматической системы подачи воды зависит от множества факторов, включая характеристики скважины, требования к напору и расходу воды. Чтобы правильно выбрать насос, следует учитывать следующие аспекты:
- Глубина скважины и высота подъема воды. Для глубоких скважин нужны насосы с большими рабочими характеристиками, такими как высокая мощность и большой напор. Для мелких скважин достаточно насосов с меньшими показателями.
- Производительность насоса. Рассчитывается на основе потребностей в воде. Слишком мощный насос будет потреблять больше энергии, а недостаточно мощный – не обеспечит нужное количество воды. Оптимально выбирать насос, обеспечивающий расход, соответствующий пиковому потреблению.
- Тип насоса. Для скважин чаще всего используются два типа насосов: поверхностные и погружные. Погружные насосы подходят для глубоких скважин, так как они устанавливаются прямо в воду и могут обеспечивать больший напор. Поверхностные насосы эффективны для мелких и средних скважин.
- Напор. Напор насоса должен быть достаточным для того, чтобы преодолеть сопротивление трубопроводной системы и обеспечить нужный уровень давления на выходе. Например, для системы автоматического полива или подачи воды в дом необходимо учитывать расстояние до точки потребления.
- Мощность и энергия. Выбирая насос, важно учитывать его мощность, которая влияет на потребление электроэнергии. Слишком мощный насос для небольшого расхода воды приведет к избыточным затратам электроэнергии.
- Качество воды. Если в скважине вода с высоким содержанием песка или взвешенных частиц, стоит выбирать насос с хорошей фильтрацией или модели, которые устойчивы к абразивному износу.
- Управление и автоматика. Важно учитывать возможность подключения насоса к автоматической системе управления, которая будет поддерживать стабильное давление воды и предотвращать его перепады. Многие насосы поддерживают интеграцию с системой умного дома или имеют встроенные датчики давления.
- Тип материала корпуса. Насосы могут иметь различные корпуса: из нержавеющей стали, пластика или чугуна. Нержавеющая сталь обеспечивает долгий срок службы, устойчивость к коррозии и идеальна для чистой воды, в то время как чугунные насосы подходят для использования в скважинах с загрязненной водой.
Выбор насоса для автоматической системы подачи воды следует основывать на всех этих факторах. Понимание потребностей вашей системы и характеристик скважины поможет найти оптимальное решение для долгосрочной и эффективной работы установки.
Типы автоматики для контроля уровня воды в скважине
Для автоматизации процесса подачи воды из скважины и обеспечения стабильного водоснабжения применяются различные типы автоматики, которые контролируют уровень воды в насосной системе. Эти устройства позволяют предотвратить работу насосов в сухую или избыточную воду, что снижает износ оборудования и обеспечивает его долговечность. Рассмотрим основные типы таких систем.
1. Реле давления – это один из самых распространенных типов автоматики. Устройство фиксирует изменения давления в системе водоснабжения, что позволяет контролировать уровень воды в скважине. Когда уровень воды падает ниже критической отметки, реле отключает насос, предотвращая его работу на сухую. Реле давления легко настраивается и доступно по цене, но оно может не учитывать быстрые колебания уровня воды, что снижает точность управления в некоторых случаях.
2. Уровнемеры с поплавковыми датчиками представляют собой устройства, основанные на изменении положения поплавка, который фиксирует уровень воды в скважине. При падении уровня воды поплавок опускается, и система отключает насос. Такие системы просты в установке и обслуживании, однако чувствительность к внешним условиям (например, к загрязнениям) может снижать их точность.
3. Электронные уровнемеры используют датчики, которые определяют уровень воды с высокой точностью. Они могут работать на основе ультразвуковой технологии или с применением электрического сопротивления воды. Эти системы более сложны в установке и настройке, но они обеспечивают высокую точность и могут интегрироваться с другими системами автоматизации, такими как управление насосами или оповещение о сбоях.
4. Ультразвуковые датчики измеряют расстояние до поверхности воды с помощью ультразвуковых волн. Эти устройства не контактируют с водой, что исключает риск загрязнения и износа. Ультразвуковые датчики обеспечивают высокую точность и долговечность, но требуют специального монтажа, так как необходимы чистые и стабильные условия для корректной работы.
5. Датчики уровня с постоянным сопротивлением работают по принципу изменения проводимости воды в зависимости от её уровня. Эти датчики просты в использовании и подходят для большинства типов скважин, однако чувствительность к загрязнениям может привести к ошибкам в измерениях.
Выбор типа автоматики зависит от характеристик скважины, частоты колебаний уровня воды, а также от желаемой точности контроля. Для водоснабжения небольших объектов можно использовать простые реле давления или поплавковые датчики, в то время как для крупных хозяйств или промышленных объектов рекомендуется использовать более сложные системы, такие как ультразвуковые уровнемеры или электронные датчики.

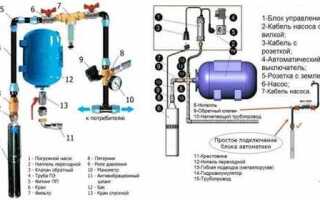

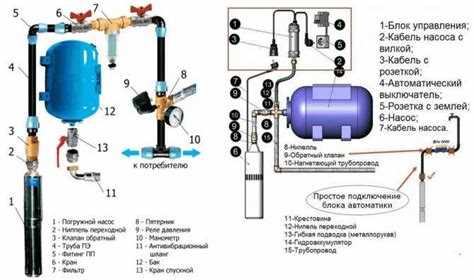

Особенности подключения автоматики к скважинному насосу
Перед подключением автоматики необходимо учитывать мощность насоса, а также особенности работы скважины. Для насосов с переменной нагрузкой (например, при изменении глубины водоносного слоя) потребуется установка системы плавного пуска, чтобы избежать резких скачков тока и давления. Важно правильно настроить реле давления на требуемые значения, чтобы насос не включался или не выключался слишком часто, что может привести к его перегрузке.
Одной из главных задач подключения автоматики является предотвращение работы насоса без воды. Для этого используют датчики уровня, которые отслеживают наличие воды в скважине. В случае недостатка воды система автоматически отключит насос, что предотвратит его повреждение из-за сухого хода.
Для насосов с высоким риском перегрева важно использовать температурные датчики, которые отключат устройство при превышении критической температуры. Это также поможет избежать перегрузки и увеличит срок службы агрегата.
Кроме того, необходимо обратить внимание на защиту от перепадов напряжения. Для этого подключаются специальные устройства, которые стабилизируют напряжение в сети, предотвращая повреждения насоса при скачках тока.
Одним из эффективных решений для контроля работы системы является использование автоматических контроллеров с возможностью дистанционного управления. Такие устройства позволяют следить за состоянием насоса, настроить параметры работы и получать уведомления о возможных неисправностях через мобильные приложения или компьютер.
В процессе подключения автоматики важно правильно учитывать характеристики насосного оборудования и условия эксплуатации. Только при грамотной настройке всех элементов можно обеспечить бесперебойную и безопасную работу системы водоснабжения.
Как настроить автоматическое включение и выключение насоса?
Для автоматической работы насоса в системе водоснабжения используется контроллер, который управляет его включением и выключением в зависимости от уровня воды в скважине и давления в трубопроводе. Чтобы правильно настроить автоматику, следует учесть несколько важных факторов.
1. Выбор контроллера
Контроллер должен быть совместим с вашим насосом и обеспечивать точное управление его работой. Наиболее популярные модели используют реле давления или уровневые датчики. Реле давления подключается к трубопроводу, а датчики уровня – непосредственно к резервуару или скважине. Убедитесь, что выбранный контроллер способен выдерживать нагрузку вашего оборудования.

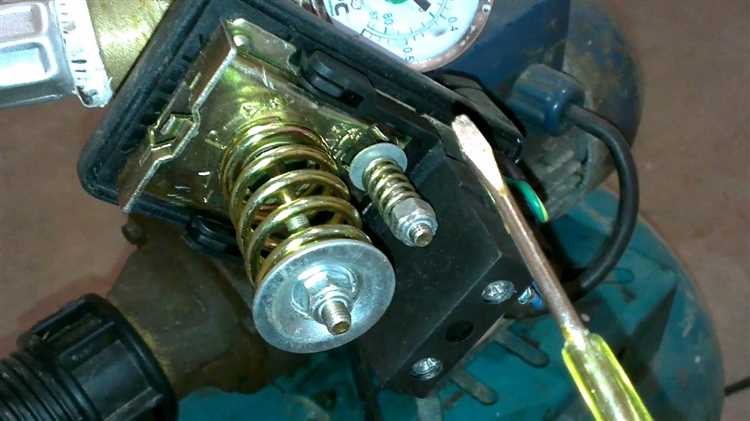

2. Настройка реле давления
Реле давления автоматически запускает насос, когда давление в системе падает ниже установленного значения, и выключает его, когда давление достигает верхнего порога. Чтобы правильно настроить реле, нужно установить минимальное и максимальное давление. Минимальное давление зависит от характеристик вашего насоса и системы. Например, для большинства бытовых насосов минимальное давление должно быть не менее 1-1,5 бар. Максимальное давление обычно устанавливается в пределах 3-4 бар.
3. Настройка уровневых датчиков
Если в качестве автоматики используются датчики уровня, то они должны быть установлены на нужной глубине в скважине или резервуаре. Уровневые датчики бывают различных типов: поплавковые, ультразвуковые, ёмкостные. Для настройки важно задать минимальный и максимальный уровни воды. Когда вода опускается ниже минимального уровня, насос включается, а при достижении максимального уровня – выключается. Проверьте правильность установки датчиков, чтобы избежать ложных срабатываний и неисправностей.
4. Защита от сухого хода
Для предотвращения повреждения насоса при отсутствии воды в скважине важно установить защиту от сухого хода. Эта функция автоматически отключает насос при отсутствии воды или её недостаточном уровне. Настроить эту защиту можно через реле давления или с помощью специальных датчиков уровня воды. Это важно для обеспечения долговечности оборудования.
5. Тестирование системы
После настройки автоматики обязательно проведите тестирование. Проверьте включение и выключение насоса при изменении давления или уровня воды. Если система не реагирует должным образом, проверьте правильность настроек и подключений. Убедитесь, что все компоненты работают корректно, и система готова к полноценному использованию.
6. Регулярное обслуживание
Для долгосрочной работы автоматики необходимо регулярно проверять её состояние, чистить датчики и реле от грязи и пыли, а также следить за правильной работой системы. Раз в год рекомендуется проверять настройки реле давления или уровневых датчиков, чтобы избежать ошибок в их функционировании.

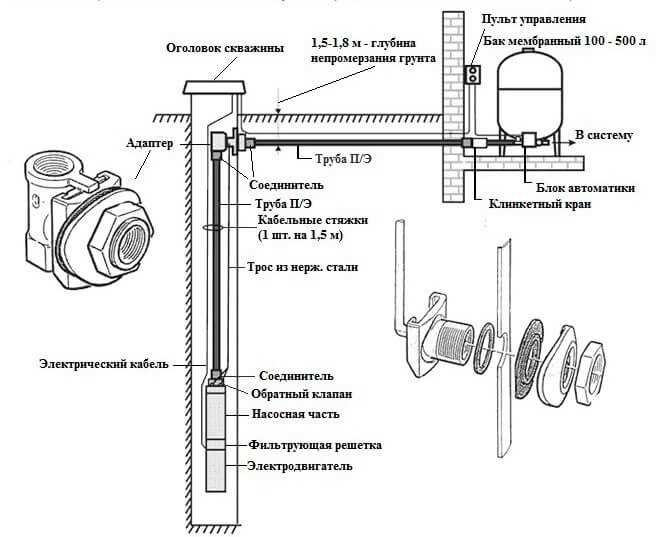

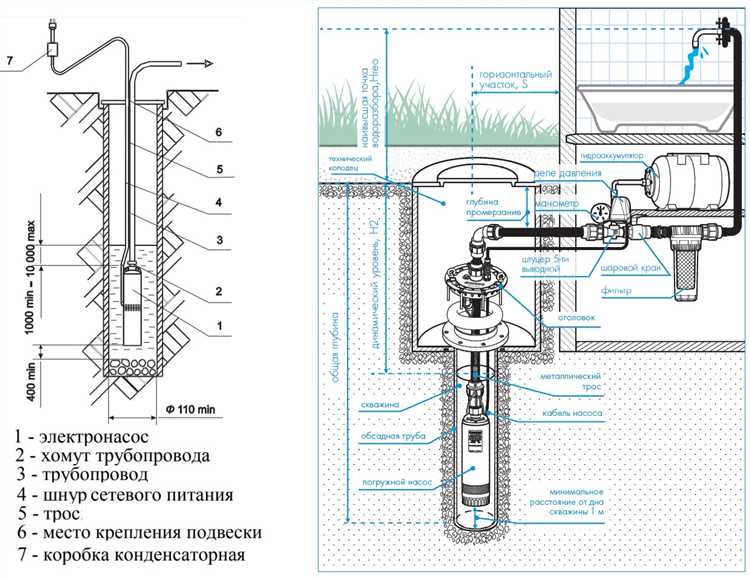

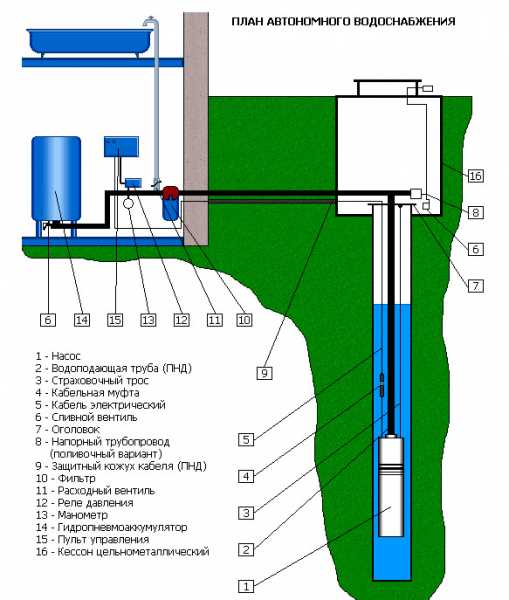

Монтаж гидроаккумулятора в системе автоматизации подачи воды
Гидроаккумулятор – важная составляющая системы автоматизации подачи воды. Он служит для компенсации скачков давления, стабилизируя работу насосного оборудования и обеспечивая равномерный поток воды. Для эффективной работы системы важно правильно выбрать и установить гидроаккумулятор, учитывая его параметры и расположение в системе.
Перед установкой гидроаккумулятора следует выбрать его объем. Это зависит от потребностей в воде и мощности насоса. Обычно для дач и небольших домов выбирают модели с объемом от 24 до 100 литров. Важно, чтобы объем устройства соответствовал заявленной мощности насоса, иначе система может работать неэффективно или часто включать насос.
Установка гидроаккумулятора производится на выходе из насоса, обычно в месте, где давление в системе будет максимально стабильным. При этом следует позаботиться о том, чтобы аккумулятор располагался на ровной поверхности, вдали от источников тепла и прямых солнечных лучей. Также важно обеспечить доступ к устройству для периодической проверки и обслуживания.
Гидроаккумулятор соединяется с системой с помощью трубопроводов. Для этого используются специальные переходники и резьбовые соединения, которые обеспечивают герметичность. Все соединения следует тщательно проверять на наличие утечек. Также стоит установить обратный клапан, чтобы предотвратить утрату давления и водоснабжения в случае аварийных ситуаций.
Не менее важна настройка давления в гидроаккумуляторе. Обычно оно устанавливается в диапазоне от 1,5 до 2,5 атмосфер. Давление должно быть ниже, чем давление срабатывания насоса, чтобы гидроаккумулятор эффективно выполнял свою функцию. Регулировка давления выполняется с помощью встроенного манометра и специального вентиля, расположенного на устройстве.
Для повышения долговечности работы системы рекомендуется установить фильтры для очистки воды перед гидроаккумулятором. Это предотвратит попадание грязи и песка в систему, что может повредить насосное оборудование и снизить эффективность работы гидроаккумулятора.
Правильный монтаж и настройка гидроаккумулятора существенно продлевают срок службы всей системы водоснабжения, минимизируя потребность в ремонте и обслуживании.
Параметры настройки защиты от сухого хода и перегрузок
Для эффективной работы системы подачи воды важно правильно настроить защиту от сухого хода и перегрузок. Эти функции предотвращают повреждения насосного оборудования и обеспечивают стабильную эксплуатацию в условиях нестабильного уровня воды или повышенных нагрузок.
Защита от сухого хода предназначена для предотвращения работы насоса при отсутствии воды в скважине. Это важный параметр, так как длительная работа насоса без воды приводит к его перегреву и выходу из строя. Основными параметрами настройки являются:
- Чувствительность датчика уровня воды. Он должен быть настроен таким образом, чтобы насос автоматически отключался при достижении минимального уровня воды в скважине, избегая работы в «сухом» режиме.
- Интервал проверки уровня воды. Установите время между проверками уровня воды, чтобы избежать ложных срабатываний датчика, вызванных временным снижением уровня.
- Тип датчика. Рекомендуются ультразвуковые или поплавковые датчики, которые могут точно отслеживать уровень жидкости и с минимальными ошибками сигнализировать об угрозе сухого хода.
Защита от перегрузок необходима для предотвращения повреждения насоса при длительном повышении мощности. Включает несколько параметров настройки:
- Режим работы насоса. Настройка параметра, определяющего режим работы в условиях повышенной нагрузки. Например, необходимо задать пределы тока, при которых срабатывает защита.
- Настройка автоматики по току. Чаще всего перегрузка связана с увеличением потребляемого тока. Важно корректно настроить автоматические устройства защиты, чтобы они отключали насос при превышении заданного тока, не дожидаясь полной перегрузки.
- Термозащита. Важно учитывать и термозащиту насоса. Рекомендуется установить датчики температуры, которые отключат насос при перегреве. Задать температуру для срабатывания можно через программируемый контроллер.
Правильная настройка защиты от сухого хода и перегрузок позволяет значительно повысить срок службы насосного оборудования и избежать ненужных ремонтов. Все параметры должны быть согласованы с характеристиками насоса и скважины.
Проблемы с автомaticsкой системой и способы их устранения
Еще одна распространенная проблема – неработающая защита от сухого хода. В случае, если уровень воды в скважине падает, насос может работать без воды, что приведет к перегреву и поломке. Для предотвращения этой ситуации стоит установить датчик уровня воды, который будет отключать насос при снижении уровня жидкости ниже критической отметки.
Если система начинает работать с перебоями, причиной может быть неисправность реле давления. Когда реле не выполняет свою функцию, насос работает нециклично, что может привести к его перегрузке. Рекомендуется проверять реле давления каждые 3–6 месяцев и при необходимости проводить его замену или настройку.
Коррозия на элементах системы, особенно на насосах и трубах, также является частой причиной поломок. Чтобы уменьшить влияние коррозии, используйте трубы и насосы с антикоррозийным покрытием, а также периодически проводите осмотр всей системы на наличие повреждений.
В случаях, когда система не запускается, стоит обратить внимание на питание. Проблемы с электричеством или неправильная проводка могут быть причиной отказа всей системы. Рекомендуется установить стабилизатор напряжения и регулярно проверять электрическую проводку на наличие повреждений.
Еще одна проблема – засорение фильтров. Частые загрязнения фильтров воды снижают производительность системы и могут привести к перегрузке насоса. Рекомендуется чистить или менять фильтры не реже одного раза в сезон.
При возникновении этих и других проблем важно регулярно проводить диагностику системы, чтобы избежать серьезных поломок и длительных простоев.
Регулярное техническое обслуживание системы автоматики на скважине
Техническое обслуживание системы автоматики на скважине важно для обеспечения её бесперебойной работы и увеличения срока службы оборудования. Регулярные проверки и уход за системой позволяют избежать неисправностей, сбоев и дорогостоящих ремонтов.
Обслуживание системы автоматики включает несколько ключевых этапов, которые должны выполняться на регулярной основе:
- Проверка давления воды. Давление в системе водоснабжения должно соответствовать нормам, указанным в технической документации. Пониженное или повышенное давление может привести к излишней нагрузке на насос и другие элементы системы.
- Проверка работы насоса. Насос – основное устройство системы, которое обеспечивает подачу воды. Необходимо проверять его на наличие шума, вибрации или других признаков неисправности. Если насос работает с перебоями, следует сразу проводить диагностику.
- Чистка фильтров и датчиков. Система автоматики оснащена различными фильтрами, датчиками давления и уровня воды. Загрязнение этих элементов приводит к сбоям в работе системы. Регулярная чистка или замена фильтров предотвращает накопление мусора и улучшает точность работы датчиков.
- Проверка аккумуляторов и источников питания. В случае с автономными системами важно следить за состоянием аккумуляторов и источников бесперебойного питания. Низкий уровень заряда или старые батареи могут повлиять на работу автоматики, вызывая её сбои или отключения.
- Проверка системы управления и автоматики. Электрическая часть системы (реле, контроллеры, датчики) должна быть в исправном состоянии. Важно регулярно проверять соединения, очистить контакты от пыли и загрязнений, а также проверить калибровку сенсоров.
- Проверка герметичности и изоляции. Все соединения, кабели и компоненты системы должны быть защищены от влаги и механических повреждений. Протечка воды или повреждение проводки могут привести к коротким замыканиям и другим аварийным ситуациям.
Частота технического обслуживания зависит от интенсивности эксплуатации системы. Однако минимальные рекомендации следующие:
- Проверка фильтров и датчиков – раз в 6 месяцев.
- Обслуживание насоса и проверка давления – раз в 12 месяцев.
- Проверка состояния аккумуляторов – раз в 6 месяцев.
- Комплексная диагностика всей системы – раз в год.
Своевременное техническое обслуживание способствует не только бесперебойной работе системы автоматики на скважине, но и снижению затрат на её эксплуатацию и ремонт.
Вопрос-ответ:
Что такое автоматика для подачи воды на скважину и как она работает?
Автоматика для подачи воды на скважину — это система, которая управляет подачей воды из скважины в дом или другие нужды. Включает в себя насос, датчики, блок управления и реле давления. Автоматика регулирует работу насоса в зависимости от давления воды в системе. Когда давление падает, насос автоматически включается, и когда оно достигает необходимого уровня — выключается. Такая система обеспечивает бесперебойное водоснабжение и предотвращает перегрузки оборудования.
Какую автоматику лучше выбрать для скважины, чтобы она прослужила долго?
Для долговечности и надежности системы важно выбирать автоматику с хорошими характеристиками и качественными комплектующими. Рекомендуется обратить внимание на устройства с защитой от сухого хода, а также наличие функции защиты от перегрузок и короткого замыкания. Среди популярных брендов можно выделить системы от «GRUNDFOS» и «КЕН» — они зарекомендовали себя как надежные и долговечные. Не стоит экономить на датчиках и блоках управления, так как это влияет на стабильность работы всей системы.
Можно ли установить автоматику для скважины самостоятельно, или лучше обратиться к специалистам?
Установка автоматики для скважины требует определенных знаний в области электрики и водоснабжения. Если у вас есть опыт в подключении насосных станций и понимание работы электрических схем, можно установить систему самостоятельно. Однако, если вы не уверены в своих силах, лучше обратиться к специалистам. Неправильная установка может привести к поломке оборудования или снижению эффективности работы системы.
Какие проблемы могут возникнуть при использовании автоматики на скважине?
Основные проблемы, которые могут возникнуть при использовании автоматики, — это поломки датчиков давления, сбои в работе насоса или блока управления. Иногда автоматика может не срабатывать из-за загрязнения фильтров или из-за недостаточного напряжения в сети. Важно регулярно проверять состояние системы, чистить фильтры и следить за исправностью всех компонентов. Также стоит обратить внимание на настройку реле давления, чтобы насос не включался слишком часто, что может привести к его износу.
Как правильно настроить автоматику для работы с насосом на скважине?
Настройка автоматики для работы с насосом начинается с регулировки реле давления, которое контролирует включение и выключение насоса в зависимости от уровня давления в системе. Обычно давление включения ставится на уровне 2-3 атмосфер, а отключения — на 4-5. Важно, чтобы система не работала в режиме частых включений и отключений, так как это приведет к быстрому износу оборудования. Если в системе есть расширительный бак, его нужно правильно подогнать под нужное давление, чтобы избежать ненужных сбоев.
Какие компоненты включаются в систему автоматики для подачи воды на скважину?
Система автоматики для подачи воды на скважину обычно включает в себя несколько ключевых компонентов. Это насос, контроллер (или автоматический переключатель), датчики уровня воды, реле давления, а также устройства для защиты оборудования от перегрузок или коротких замыканий. Контроллер регулирует работу насоса в зависимости от уровня воды и давления в системе, что позволяет обеспечить стабильную подачу воды в нужном объеме. Реле давления следит за давлением в трубопроводе и при его изменении включает или отключает насос. Таким образом, вся система работает слаженно для обеспечения надежности и долговечности водоснабжения.
Как выбрать правильный насос для установки автоматики на скважину?
Выбор насоса для установки автоматики на скважину зависит от нескольких факторов, таких как глубина скважины, производительность насоса и требуемое давление воды. Для глубокой скважины потребуется насос, способный подавать воду с большой глубины, а для поверхностных водоисточников — насос с меньшей мощностью. Также важно учитывать, какое количество воды требуется для использования в доме или хозяйстве, чтобы насос мог справиться с этим объемом. Кроме того, насос должен быть совместим с системой автоматики, чтобы все компоненты работали синхронно. Рекомендуется выбирать насосы с защитой от перегрева и перепадов напряжения, чтобы продлить срок службы устройства.
