Двигатель постоянного тока (ДПТ) – это электрическая машина, преобразующая электрическую энергию в механическую с использованием постоянного тока. Основным элементом конструкции является якорь, который вращается в магнитном поле, создаваемом постоянными магнитами или электромагнитами. Для работы устройства важно правильно регулировать величину и направление тока, так как это напрямую влияет на скорость и момент вращения.
Основной принцип работы ДПТ основан на взаимодействии магнитного поля и электрического тока, который протекает через проводники якоря. Согласно закону Ампера, на проводник, по которому течет ток, в магнитном поле действует сила. Эта сила вызывает вращение якоря, что и приводит в движение механическое устройство, подключенное к валу двигателя.

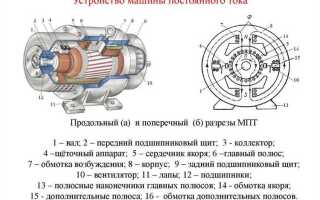

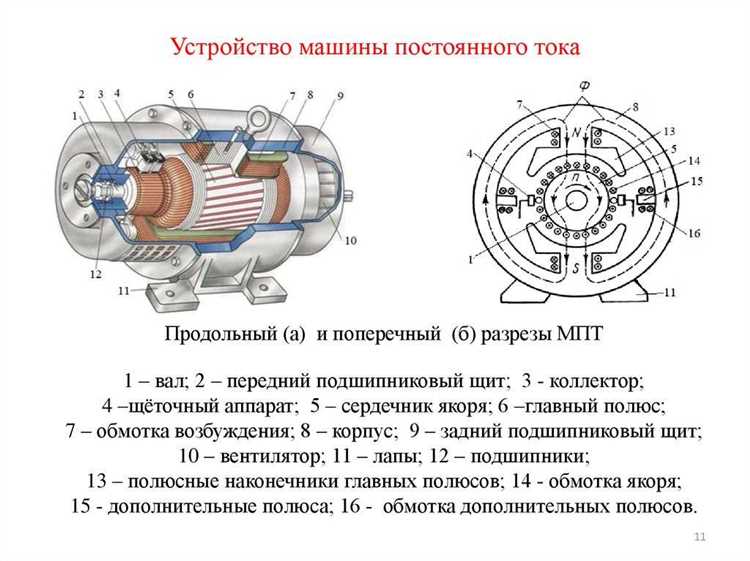

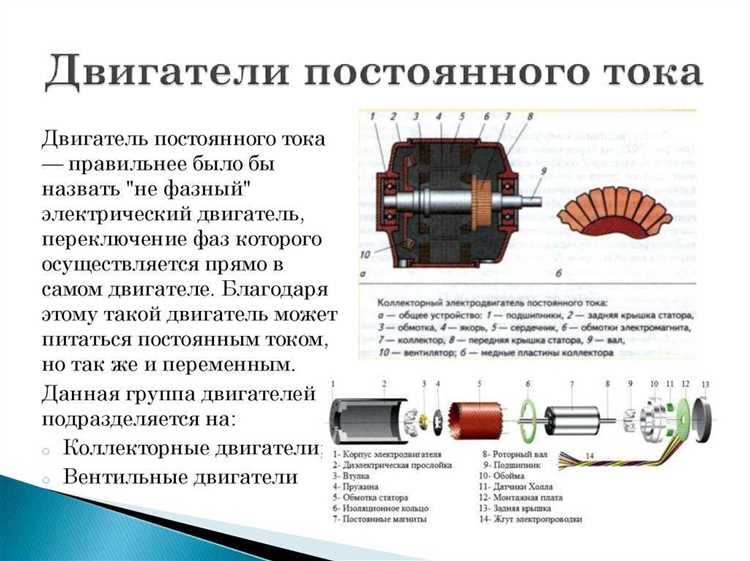

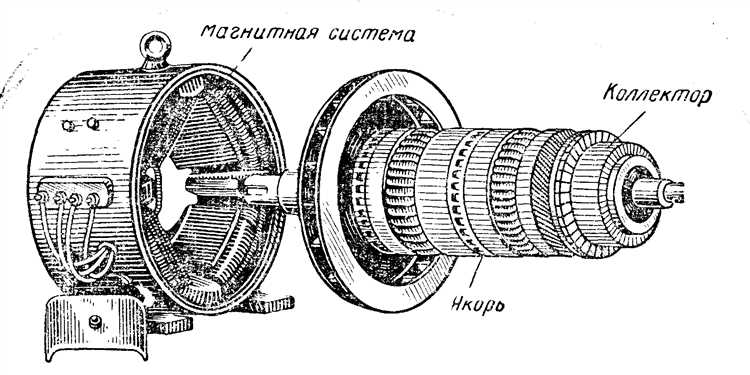

Устройство двигателя постоянного тока включает в себя несколько ключевых элементов: статор (магнитная система), ротор (якорь), коллектор, щетки и источник питания. Коллектор и щетки обеспечивают непрерывное изменение направления тока в обмотках якоря, поддерживая вращение на постоянной скорости. В зависимости от конструкции двигателя, используется либо постоянный магнит, либо электромагнит для создания магнитного поля.
Для регулирования скорости работы двигателя постоянного тока обычно изменяют напряжение на якоре или изменяют ток в обмотках статора. Важно отметить, что изменение напряжения в цепи управления позволяет эффективно изменять характеристики работы двигателя, сохраняя высокую точность и отзывчивость устройства.
Как работает двигатель постоянного тока: основные физические принципы
Двигатель постоянного тока (ДПТ) работает на основе взаимодействия магнитного поля с электрическим током. В основе его принципа лежит закон Ампера, который описывает силу, действующую на проводник с током в магнитном поле. Эта сила заставляет вращаться якорь, который соединён с валом двигателя.
Когда ток подается на обмотки якоря, они начинают взаимодействовать с магнитным полем, создаваемым постоянными магнитами или электромагнитами статора. В результате возникает электромагнитная сила, которая вращает якорь. Направление вращения зависит от направления тока, что регулируется коммутатором, который изменяет полярность тока в обмотках при каждом пол-обороте.
Механизм работы двигателя связан с действием закона Лоренца, который говорит, что сила, действующая на заряд, движущийся в магнитном поле, перпендикулярна и направлению тока, и магнитного поля. Это обеспечивает вращение якоря вокруг своей оси.
Важным элементом является коммутатор, который позволяет поддерживать вращение, изменяя направление тока в обмотках якоря. Без коммутатора обмотки быстро бы останавливались из-за остановки взаимодействия с магнитным полем.
Основной фактор, определяющий мощность двигателя постоянного тока, – это величина тока, который протекает через обмотки якоря. Чем выше ток, тем сильнее взаимодействие с магнитным полем, и тем быстрее вращается вал. Однако увеличение тока также приводит к росту тепловых потерь, что ограничивает его возможное значение.
Для регулирования скорости вращения двигателя постоянного тока часто используется изменение напряжения на обмотках, что позволяет варьировать ток и, соответственно, силу вращения. Снижение напряжения замедляет скорость вращения, а повышение – увеличивает её.
Конструкция якоря и его роль в движении двигателя
Сердечник якоря изготавливается из многослойной стали с высокой магнитной проницаемостью, что минимизирует потери на вихревые токи и улучшает магнитный поток. Важным элементом является конструирование ламинированного сердечника, который позволяет снизить потери энергии за счет уменьшения сопротивления току, проходящему через материал.
Обмотка якоря состоит из медных проводников, намотанных на сердечник. Стандартно используется несколько слоев провода, чтобы создать необходимое количество витков для генерирования нужной силы магнитного поля. В зависимости от типа двигателя и требований к его мощности, проводники могут иметь разный сечение и изоляцию. Недавние инновации включают использование сверхпроводящих материалов для улучшения общей эффективности и снижения потерь.
Коммутационные устройства – это механические или электронные устройства, которые обеспечивают правильную смену направления тока в обмотках якоря при его вращении. В классических двигателях постоянного тока это – щетки и коллектор, которые при вращении якоря обеспечивают его правильное электрическое соединение с внешним источником питания.
Роль якоря в движении двигателя заключается в том, что он находится в магнитном поле, создаваемом полюсами постоянного магнита или электромагнитом. Когда в обмотке якоря протекает ток, она начинает взаимодействовать с магнитным полем, что приводит к возникновению силы, способной вращать якорь. Это вращательное движение и передается на механическую нагрузку, например, на вал двигателя.
На скорость и момент вращения двигателя напрямую влияет конструкция якоря. Увеличение числа витков в обмотке или использование более мощных магнитных материалов позволяет повышать выходную мощность и эффективность работы двигателя. Также важным фактором является качество коммутации, поскольку ошибки в этом процессе могут приводить к искрениям и перегреву, что снижает долговечность устройства.
Магнитное поле в двигателе: как оно влияет на работу устройства
Магнитное поле играет ключевую роль в работе двигателя постоянного тока, создавая необходимые условия для вращения его ротора. Оно генерируется с помощью постоянных магнитов или электромагнитов, которые взаимодействуют с током, протекающим через обмотки статора и ротора.
Когда через проводник, расположенный в магнитном поле, проходит электрический ток, возникает сила Лоренца, которая вызывает движение проводника. Это взаимодействие создает момент силы, который и заставляет ротор двигателя вращаться. Интенсивность и направление этого момента зависят от величины магнитного поля и силы тока в обмотках.
Для достижения максимальной эффективности работы двигателя необходимо обеспечить стабильность магнитного поля. Снижение его мощности или нестабильность могут привести к уменьшению момента силы, что сказывается на производительности устройства. Это объясняет важность использования качественных материалов для магнитов и обеспечения надлежащего охлаждения двигателя.
Изменение положения магнитного поля относительно ротора также влияет на работу устройства. В случае изменения угла между магнитным полем и движущимися частями двигателя происходит изменение направления силы, что требует корректировки тока для поддержания постоянного вращающего момента. Эта зависимость лежит в основе принципа регулирования скорости работы двигателя с помощью изменения напряжения.
Применение постоянных магнитов в качестве источников магнитного поля обеспечивает высокую энергоэффективность, так как такие магниты не требуют внешнего питания. В то время как электромагниты, напротив, требуют подачи тока для генерации магнитного поля, что увеличивает потребление энергии, но позволяет более точно контролировать характеристики поля.
Таким образом, магнитное поле не просто участвует в процессе работы двигателя – оно является основным источником механической энергии, производимой устройством. Эффективность работы и долговечность двигателя напрямую связаны с качеством и стабильностью этого поля.
Роль коллекторной системы в управлении движением якоря
Коллекторная система двигателя постоянного тока представляет собой важнейший элемент, обеспечивающий преобразование электрической энергии в механическое движение через взаимодействие с якорем. Она состоит из коллекторных пластин и щеток, которые обеспечивают непрерывное замыкание цепи между якорем и внешним источником питания, регулируя направление тока в обмотках якоря.
Основная задача коллектора заключается в том, чтобы своевременно изменять направление тока в обмотках якоря, что позволяет поддерживать постоянное вращение двигателя. Это критически важно для обеспечения стабильно работающего механизма, особенно при изменении направления вращения или при запуске/остановке двигателя. Коллектор также выполняет роль переходного контакта между статическим источником питания и вращающимся якорем.
Особенности работы коллекторной системы заключаются в том, что она управляет моментом силы, создаваемым магнитным полем, в зависимости от положения якоря. Это позволяет точно контролировать скорость и направление вращения якоря. В момент, когда якорь проходит определённую точку в своем вращении, коллектор меняет полярность тока в обмотках, обеспечивая необходимое продолжение вращения в нужном направлении.
Когда двигатель работает под нагрузкой, коллектор должен обеспечивать устойчивость контакта между щетками и пластинами, предотвращая возможные сбои в передаче тока, что может привести к потерям мощности или даже перегреву системы. Изношенные щетки или загрязнённый коллектор могут значительно ухудшить эффективность работы двигателя, что в свою очередь снижает производительность и долговечность устройства.
Коллекторная система также играет роль в управлении моментом инерции за счёт регулировки токов, поступающих в обмотки якоря. Это позволяет достигать нужной скорости вращения в условиях переменной нагрузки, что делает систему динамически адаптивной и более эффективной для различных задач, от простых до более сложных механизмов.
Типы обмоток и их влияние на параметры двигателя
Обмотки постоянного тока выполняют ключевую роль в функционировании двигателя. Существуют различные типы обмоток, которые оказывают влияние на характеристики, такие как крутящий момент, эффективность и рабочие параметры устройства. Рассмотрим основные типы обмоток и их влияние на работу двигателя.
- Однополюсные обмотки (напряжение по одной линии): Эти обмотки обычно используются в двигателях малой мощности. Их главный плюс – это упрощённая конструкция, но за счёт меньшего числа полюсов эффективность таких двигателей в сравнении с многополярными ограничена. Преимущества включают компактность и экономичность, но они не подходят для применения в требовательных условиях.
- Многополюсные обмотки: С увеличением числа полюсов уменьшается частота вращения, что позволяет достичь большего крутящего момента при меньших оборотах. Это идеальный выбор для двигателей средней и большой мощности, требующих стабильности работы при высоких нагрузках. Однако многополюсные обмотки увеличивают стоимость и сложность производства.
- Шахматная обмотка: Обмотки такого типа обеспечивают равномерное распределение магнитного потока по полю. Это улучшает механическую стабильность работы и снижает вибрации. Используется в случаях, когда требуется стабильный и плавный ход двигателя, без резких колебаний. При этом такие обмотки значительно снижают потери на вихревые токи и тепловыделение.
- Якорь с двухслойной обмоткой: Этот тип обмотки состоит из двух слоёв проводников, которые чередуются, что позволяет более эффективно использовать пространство якоря. Это повышает плотность магнитного потока, что приводит к улучшению мощности двигателя при сохранении стабильной работы на низких оборотах.
- Обмотки с замкнутым контуром: Эти обмотки устраняют потери на гистерезис и вихревые токи, что улучшает эффективность работы двигателя. Они идеально подходят для точных и высокоточных применений, где требуется минимизация потерь энергии и стабильность работы.
Влияние типа обмотки на параметры двигателя также зависит от выбранной схемы подключения. Например, соединение обмоток в звезду или треугольник может существенно изменить рабочие характеристики, такие как ток и напряжение, а также повысить или снизить крутящий момент в зависимости от нагрузки.
Выбор типа обмотки напрямую зависит от назначения двигателя. Для двигателей, работающих в условиях переменных нагрузок, предпочтительнее использовать обмотки с шахматным распределением, что обеспечит более плавную работу. Для промышленных установок, где важны высокие обороты и мощность, подходят многополюсные обмотки с более высокой плотностью магнитного потока.
Как контролировать скорость вращения двигателя постоянного тока
Скорость вращения двигателя постоянного тока зависит от напряжения на его обмотках и магнитного потока. Контролировать эту скорость можно несколькими способами, каждый из которых имеет свои особенности и применимость в зависимости от задачи.
Основные методы контроля скорости:
- Изменение напряжения на обмотках: Этот способ заключается в изменении величины напряжения, подаваемого на двигатель. Чем выше напряжение, тем быстрее будет вращаться якорь. Для реализации такого контроля часто используется импульсно-широтно-импульсная модуляция (ШИМ).
- Изменение магнитного потока: Для регулировки магнитного поля можно изменить ток, подаваемый на обмотки статора. Это достигается путем регулировки тока возбуждения в поле постоянного магнита. Однако такой способ чаще используется в двигателях с независимым возбуждением.
- Импульсно-широтно-импульсная модуляция (ШИМ): Этот метод позволяет плавно изменять среднее значение напряжения, подаваемого на двигатель, путем регулирования длительности импульсов. Преимущество этого способа – высокая точность и эффективность. ШИМ-сигналы уменьшают потери на нагрев и не требуют больших изменений в системе питания.
Для эффективного контроля скорости необходимо использовать специальное оборудование:
- Регулятор напряжения: Это устройство изменяет подаваемое на двигатель напряжение, позволяя точно регулировать скорость. На основе ШИМ или аналоговых сигналов, оно контролирует подачу напряжения с необходимым уровнем.
- Контроллеры ШИМ: Они используют транзисторы и микроконтроллеры для генерации импульсной модуляции. Это позволяет получать точное управление при минимальных потерях энергии и снижении тепловых потерь.
Важным моментом является настройка и калибровка контроллера для достижения максимальной эффективности. Чтобы избежать перегрева двигателя, нужно внимательно следить за температурой и не превышать допустимые значения тока и напряжения.
Кроме того, управление скоростью может зависеть от нагрузки на двигатель. При изменении нагрузки может потребоваться дополнительная корректировка параметров, чтобы сохранить стабильную скорость вращения.
Проблемы и неисправности двигателя постоянного тока: диагностика и решение
Двигатели постоянного тока могут столкнуться с рядом неисправностей, которые влияют на их производительность и долговечность. Рассмотрим наиболее распространенные проблемы и методы их устранения.
1. Перегрев двигателя
Причина: перегрузка, неисправности системы охлаждения или избыточное напряжение на обмотках. В результате перегрева может выйти из строя изоляция обмоток, что приведет к короткому замыканию.
Решение: проверьте нагрузку на двигатель, убедитесь в исправности системы охлаждения и корректности подключения. При необходимости замените перегоревшую изоляцию и установите термозащиту.
2. Потери мощности
Причина: износ угольных щеток, загрязнение коллектора или проблемы с щеткодержателями. Из-за этого контакт между щетками и коллектором ухудшается, что приводит к снижению мощности.
Решение: регулярно очищайте коллектор от загрязнений, проверяйте и при необходимости заменяйте угольные щетки. Убедитесь в правильном положении щеток относительно коллектора.
3. Неустойчивый холостой ход
Причина: неправильное подключение или износ механических частей. Часто встречается в старых двигателях с поврежденными подшипниками или потерей магнитных характеристик в обмотках.
Решение: проверьте балансировку ротора, исправность подшипников и контактов в обмотках. При необходимости выполните ремонт или замену деталей.
4. Шум и вибрации
Причина: повреждение подшипников, износ ротора или нерегулярная работа с нагрузкой.
Решение: замените изношенные подшипники, проверьте ротор на наличие повреждений. Возможно, потребуется проверка на наличие механических загрязнений или неровностей.
5. Электрические неисправности
Причина: короткое замыкание в обмотках, повреждение проводки, неисправность в регуляторе напряжения.
Решение: с помощью мультиметра проверьте сопротивление обмоток, целостность проводки и работу регулятора. В случае короткого замыкания обмотки необходимо заменить.
6. Время запуска
Причина: проблемы с регулятором скорости, неисправность контроллера напряжения или батареи, если двигатель используется в автономных системах.
Решение: проверка и настройка регулятора, замена контроллера или батареи. Обратите внимание на все возможные источники неисправностей, включая проводку.
Заключение
Диагностика неисправностей двигателя постоянного тока требует внимательности и точности. Использование качественных деталей, регулярная проверка состояния узлов и соблюдение правил эксплуатации помогут значительно продлить срок службы устройства.
Вопрос-ответ:
Что такое двигатель постоянного тока и как он работает?
Двигатель постоянного тока (ДПТ) — это электромеханическое устройство, которое преобразует электрическую энергию в механическое движение. Принцип его работы основан на взаимодействии магнитного поля и тока, протекающего через проводник. Когда через катушку мотора проходит электрический ток, она создаёт магнитное поле, которое взаимодействует с постоянным магнитом или другим магнитным полем. Это взаимодействие приводит к вращению якоря, который соединён с выходным валом. В зависимости от направления тока, двигатель будет вращаться в разные стороны.
Какие основные элементы составляют двигатель постоянного тока?
Двигатель постоянного тока состоит из нескольких ключевых частей: якоря (ротор), который вращается; статора — части, в которой размещён постоянный магнит или электромагнит; щёток и коллектор, которые обеспечивают передачу тока на якорь. Также важную роль играют проводники, через которые протекает ток. Щётки контактируют с коллектором и передают ток на якорь, что позволяет ему вращаться. Всё это работает благодаря взаимодействию магнитных полей и электрических токов.
Какие особенности работы двигателя постоянного тока делают его востребованным в различных областях?
Двигатели постоянного тока отличаются рядом преимуществ, благодаря которым они нашли широкое применение в разных областях. Во-первых, они обеспечивают плавное изменение скорости вращения, что позволяет точно контролировать движение. Во-вторых, моторы постоянного тока имеют простой и надёжный конструктив, что снижает стоимость обслуживания. Также, они способны развивать значительный момент силы при малых оборотах, что делает их полезными в устройствах, требующих мощного старта, например, в моделях и игрушках. Однако, такие двигатели имеют ограничения по максимальной мощности и эффективности, особенно в сравнении с более современными типами двигателей.
Как можно регулировать скорость двигателя постоянного тока?
Скорость двигателя постоянного тока можно регулировать двумя основными способами: изменением напряжения и изменением тока. Первый способ заключается в изменении величины напряжения, подаваемого на мотор. Чем выше напряжение, тем быстрее вращается якорь. Второй способ — изменение тока через серию резисторов или с помощью различных схем, таких как широтно-импульсная модуляция (ШИМ), которые позволяют точно регулировать скорость без значительных потерь энергии. Этот метод используется в современных устройствах для более точного контроля.
Что такое коллектор в двигателе постоянного тока и какова его роль?
Коллектор — это элемент, который находится на якоре двигателя постоянного тока. Его основная функция — это переключение направления тока в катушках якоря, что обеспечивает вращение двигателя. Коллектор состоит из нескольких сегментов, разделённых изоляцией, и контактирует с щётками. Щётки, в свою очередь, передают ток от внешней цепи на коллектор. Периодически меняясь местами с каждым полным оборотом якоря, коллектор помогает поддерживать постоянное направление вращения. Коллектор и щётки — важные элементы для работы двигателя, но они могут подвергаться износу, что требует их периодической замены.
