Подключение кондиционера напрямую зависит от правильно подобранной розетки. Основной критерий – потребляемая мощность устройства. Большинство бытовых сплит-систем мощностью до 2,5 кВт подключаются к стандартной розетке на 16 А, рассчитанной на нагрузку до 3,5 кВт. Однако при установке более мощных моделей, особенно инверторных, требуется отдельная линия и силовая розетка с запасом по току.
Для кондиционеров с мощностью от 3 до 5 кВт рекомендуется розетка на 25 А, подключаемая к кабелю сечением не менее 2,5 мм². При этом важно учитывать пусковые токи, которые кратно превышают номинальные, особенно у моделей с компрессором постоянного тока. Это значит, что использование дешёвых розеток с тонкими контактами недопустимо: они перегреваются, плавятся и становятся источником возгорания.

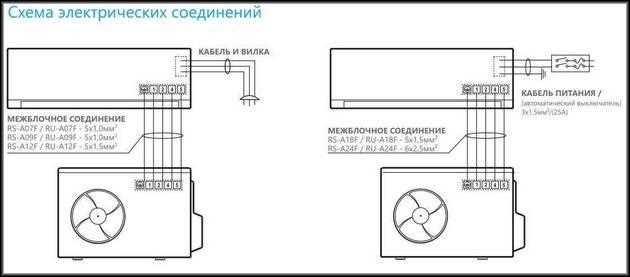

Тип розетки также критичен. Для сплит-систем без встроенного шнура питания чаще всего применяется монтаж в распределительную коробку с клеммной колодкой, минуя розетку. В остальных случаях следует использовать розетки с заземляющим контактом – особенно при установке в панельных домах, где нередко отсутствует качественное заземление. Установка УЗО на линию питания кондиционера – обязательное условие для безопасности.
Как рассчитать мощность розетки под конкретную модель кондиционера
- Найти в характеристиках кондиционера параметр «потребляемая мощность» (обозначается как Power Consumption или «P потребл», измеряется в ваттах).
- Убедиться, что значение указано для режима охлаждения и отдельно – для обогрева, если он имеется. Выбирать максимальное из двух.
- Разделить полученное значение на напряжение сети (обычно 220 В) для определения тока нагрузки:
Ток (А) = Мощность (Вт) / 220 - Умножить результат на коэффициент запаса (рекомендуется 1.25) для учета пусковых токов:
Ток с запасом = Ток × 1.25 - Сравнить итог с номинальным током стандартных розеток:
- 10 А – максимум до 2.2 кВт (не подходит для большинства сплит-систем)
- 16 А – до 3.5 кВт (подходит для большинства моделей до 2.5 кВт потребления)
- Более 3.5 кВт – требуется отдельная линия с автоматом и розеткой на 25 А
Пример: кондиционер потребляет 1800 Вт. Расчет тока: 1800 / 220 = 8.18 А. С учетом запаса: 8.18 × 1.25 ≈ 10.2 А. Значит, розетка должна быть не менее 16 А.

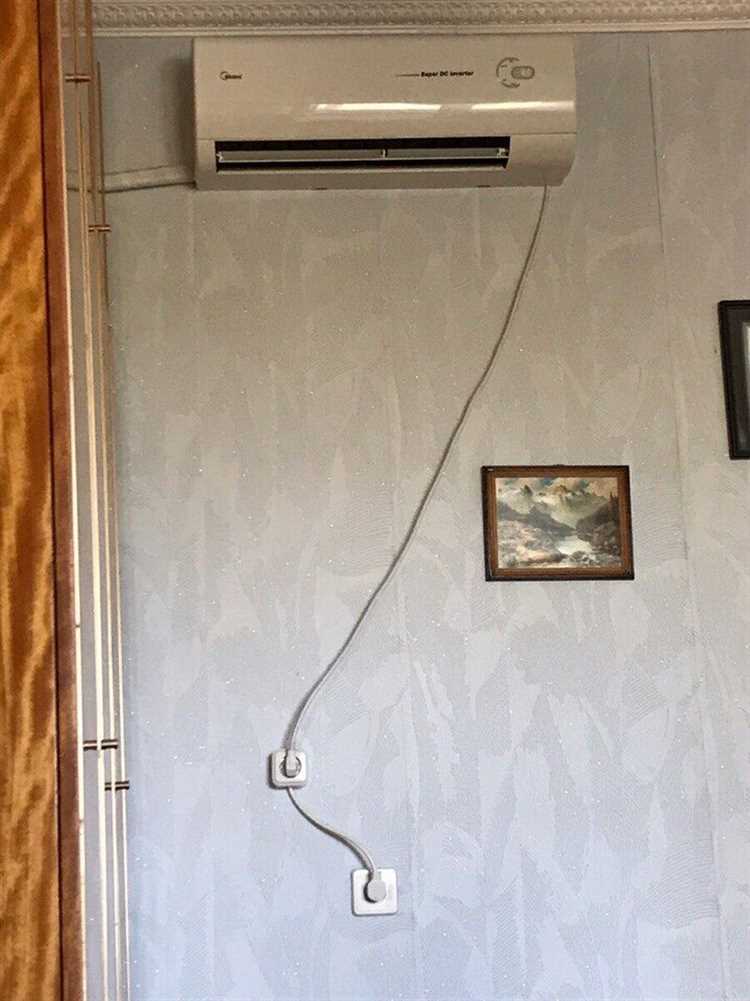

Если кондиционер инверторный, потребление может колебаться, но расчет следует делать по максимальному значению. Недопустимо подключать устройство через удлинители, тройники или розетки сомнительного качества.
Нужна ли отдельная линия электропитания для кондиционера
Для настенного кондиционера с потребляемой мощностью от 1,5 до 2,5 кВт рекомендуется организация отдельной электрической линии от распределительного щита. Это связано с высоким пусковым током компрессора, который в момент запуска может в 5–7 раз превышать номинальный.
Протяжённая линия с сечением провода менее 2,5 мм² или подключение к существующей розеточной группе могут привести к перегреву проводки, срабатыванию автоматов защиты и сокращению ресурса электроприбора. Особенно критично это при совместной работе с другими мощными приборами, например, микроволновкой или стиральной машиной.
Установка отдельной линии позволяет использовать автоматический выключатель нужной номинальной мощности – обычно 10–16 А, в зависимости от технических характеристик устройства. Также желательно установить УЗО с током утечки 30 мА для повышения электробезопасности.
Для мощных моделей свыше 3 кВт (например, канальных или напольных систем) требуется медный кабель сечением не менее 4 мм² и автомат не менее 20 А. При этом длина линии и тип прокладки должны быть согласованы с нормативами ПУЭ.
Какие типы розеток допускаются по ПУЭ для подключения кондиционера
Согласно Правилам устройства электроустановок (ПУЭ), для подключения кондиционеров в квартирах допускается установка только стационарных розеток, рассчитанных на длительную токовую нагрузку. Кондиционер считается стационарным электроприемником, следовательно, использование переносных удлинителей и временных соединений запрещено.
Розетка должна быть с заземляющим контактом (тип Schuko или евро с заземлением). Безопасность обеспечивается не только механическим контактом, но и правильной схемой подключения с заземлением на распределительном щите.
Для однофазных кондиционеров до 2,5 кВт допускаются розетки на 16 А с номинальным напряжением 250 В. При подключении мощных моделей от 3 кВт и выше требуется установка розетки на 25 А или применение отдельной линии с автоматом и клеммным соединением без розеточной группы.
Монтаж розетки должен выполняться на отдельную линию, защищённую автоматическим выключателем соответствующего номинала и оборудованную устройством защитного отключения (УЗО) с током утечки не выше 30 мА. ПУЭ (п. 7.1.88) указывает на обязательность установки УЗО в жилых помещениях при подключении розеточных групп, особенно в зонах повышенной влажности, таких как балконы и кухни.

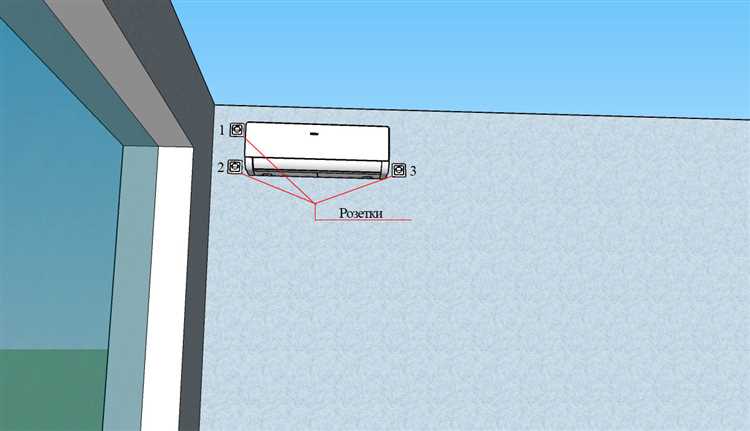

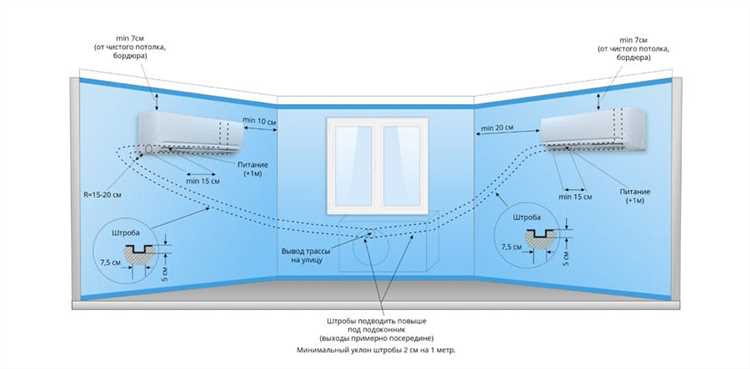

Высота установки розетки не нормируется ПУЭ, но должна исключать попадание воды и быть удобной для подключения. Рекомендуется размещение на высоте 1,8–2 м от пола, за пределами прямой видимости, но с доступом для обслуживания.
Можно ли использовать стандартную розетку 16А для сплит-системы
Стандартная розетка на 16 ампер рассчитана на максимальную мощность около 3,5 кВт при напряжении 220 В. Большинство бытовых сплит-систем мощностью до 2,5 кВт потребляют от 700 до 1100 Вт в режиме охлаждения и до 1500 Вт в режиме обогрева. В этом случае использование стандартной розетки допустимо, если кабельная линия выполнена медным проводом сечением не менее 2,5 мм² и розетка подключена через автоматический выключатель соответствующего номинала.
Недопустимо использовать такую розетку, если кондиционер мощнее 3 кВт или имеет пусковой ток свыше 20 А. В таких случаях требуется отдельная линия питания с выделенным автоматом и, при необходимости, УЗО. Также важно учитывать пусковые токи компрессора, которые могут кратковременно превышать номинальное потребление в несколько раз, что приведёт к перегреву контактов розетки и оплавлению.

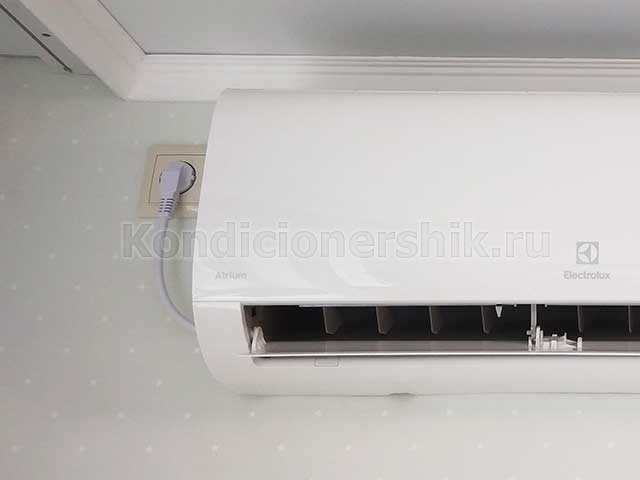

Рекомендация: даже при допустимой нагрузке использовать розетку только с керамической вставкой, качественным контактом заземления и установленную вблизи внутреннего блока. Желательно, чтобы розетка была установлена отдельно, без подключения других мощных потребителей к той же линии.
Если планируется длительная эксплуатация кондиционера в режиме обогрева, нагрузка на розетку будет возрастать. В этом случае предпочтительно вывести отдельную силовую линию с автоматом на 16А, минуя распределительные коробки.
Особенности выбора розетки при установке кондиционера на лоджии
При размещении кондиционера на лоджии важно учитывать повышенные требования к электропитанию и условиям эксплуатации.
- Розетка должна быть влагозащищённой – не ниже IP44. Это минимальный уровень защиты от брызг и пыли, актуальный при возможной конденсации и перепадах температуры.
- Материал корпуса розетки – негорючий пластик или металл с термостойким покрытием. Учитывается риск перегрева и ограниченная вентиляция лоджии.
- Установка исключительно с заземляющим контактом. Даже при наличии УЗО в щитке заземление остаётся обязательным требованием для безопасной работы компрессора.
- Сечение провода – минимум 2,5 мм² при медной жиле. Розетка подключается к выделенной линии от щитка с отдельным автоматом на 16 А.
- Расположение – на внутренней стене лоджии, на высоте не менее 30 см от пола и не ближе 15 см к оконным и дверным проёмам. Исключается монтаж на остеклённых или наружных поверхностях.
- Запрещается использовать удлинители и тройники. Розетка монтируется в стационарном исполнении, желательно с внешней установкой в монтажной коробке герметичного исполнения.
- Рекомендуется использовать розетку с индикацией напряжения и встроенной защитой от перенапряжений.
При соблюдении этих требований исключается риск короткого замыкания, перегрева или выхода из строя оборудования при эксплуатации кондиционера в условиях лоджии.
Частые ошибки при выборе и установке розетки для кондиционера
Нередко пренебрегают правильным выбором типа розетки и вилки. Кондиционеры должны подключаться через розетки с заземляющим контактом и соответствующим классом защиты IP, обычно IP44 и выше, особенно если установка вблизи окон или балконов. Использование обычных бытовых розеток без заземления снижает безопасность и увеличивает риск поражения электрическим током.
Ошибкой является игнорирование длины и сечения кабеля. Для кондиционеров мощностью свыше 3 кВт необходим провод с сечением не менее 2,5 мм², а при увеличении расстояния от щитка – 4 мм² и выше. Слишком тонкий кабель нагревается и вызывает падение напряжения, что негативно влияет на работу оборудования.
Часто устанавливают розетку без отдельного автоматического выключателя с характеристикой C или D, соответствующей нагрузке кондиционера. Это повышает риск повреждения проводки и оборудования при перегрузках и коротких замыканиях. Оптимально выделять отдельный автомат для кондиционера в распределительном щитке.
Неправильная установка розетки – частая причина сбоев. Крепление без учета устойчивости к вибрациям и механическим воздействиям, например, на балконе, приводит к ослаблению контактов. Важно использовать крепежные элементы и розетки с повышенной надежностью монтажа.

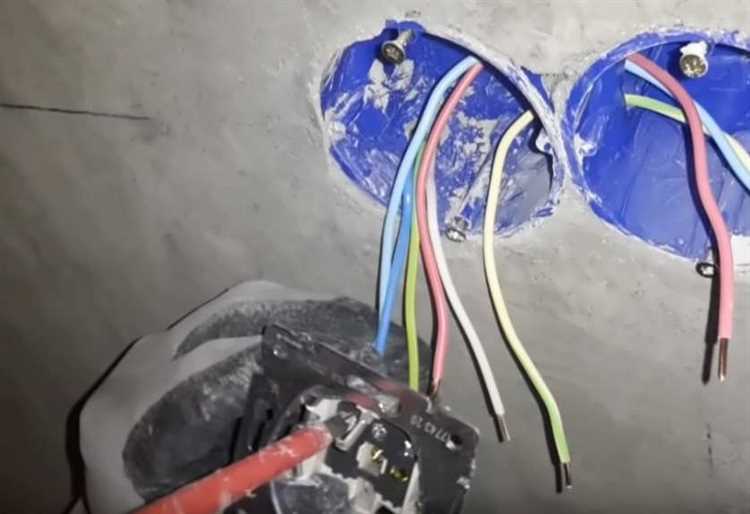

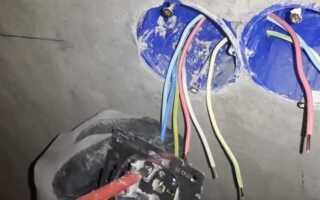

Отсутствие проверки правильности подключения фазового и нулевого проводов при монтаже розетки также встречается часто. Ошибка в фазировке снижает эффективность работы кондиционера и может привести к выходу из строя электронных компонентов.
Игнорирование рекомендаций производителя по подключению снижает срок службы оборудования и может лишить гарантийного обслуживания. Рекомендуется внимательно изучать техническую документацию и использовать комплектующие, рекомендованные для конкретной модели кондиционера.
Вопрос-ответ:
Как подобрать розетку для кондиционера по мощности?
Выбор розетки зависит от мощности кондиционера, указанной в ваттах или киловаттах. Чем выше мощность устройства, тем больше ток и нагрузка на электросеть. Для кондиционера с мощностью до 2 кВт обычно достаточно стандартной розетки на 16 А. Если мощность превышает 2,5-3 кВт, лучше установить специальную розетку на 25 или 32 А, чтобы избежать перегрева проводки и обеспечить надежную работу. Также важно учитывать тип и сечение кабеля, который будет использоваться.
Какие виды розеток подходят для кондиционеров в квартире?
Для бытовых кондиционеров чаще всего используют стандартные однофазные розетки с заземлением. Обычно это розетки с током 16 А и напряжением 220 В. Если кондиционер мощный или рассчитан на трехфазное питание, потребуется соответствующая розетка с большим количеством контактов и более высоким номинальным током. Важно, чтобы розетка была с защитой от перегрева и с хорошим контактом для безопасной эксплуатации.
Можно ли подключить кондиционер к обычной розетке, если его мощность выше 3 кВт?
Подключать мощный кондиционер напрямую к стандартной бытовой розетке не рекомендуется. Такие розетки рассчитаны на ток до 16 А и не всегда выдерживают большую нагрузку. Если мощность устройства превышает 3 кВт, лучше проконсультироваться с электриком и установить отдельную линию с розеткой, рассчитанной на больший ток, например, 25 или 32 А. Это поможет избежать риска перегрева, повреждения проводки и выхода из строя оборудования.
Какие дополнительные элементы нужны при установке розетки для кондиционера?
Помимо самой розетки, при монтаже потребуется автоматический выключатель или дифференциальный автомат с соответствующим номиналом, который защитит проводку от перегрузок и коротких замыканий. Также необходимо использовать качественный кабель с подходящим сечением, а для безопасности — заземление. В некоторых случаях устанавливают устройство защитного отключения (УЗО), чтобы дополнительно предотвратить поражение электрическим током.
Как определить сечение кабеля для кондиционера и его розетки?
Сечение кабеля выбирается исходя из максимального тока, который будет проходить через провод. Например, для кондиционера мощностью до 2 кВт обычно достаточно кабеля с сечением 1,5 мм², для более мощных — 2,5 мм² или 4 мм². Важно учитывать длину кабеля и материал проводников. Для точного расчета лучше использовать таблицы по допустимым нагрузкам или проконсультироваться с электриком, чтобы обеспечить надежную и безопасную работу системы.
Как правильно выбрать розетку для кондиционера по мощности в квартире?
При выборе розетки для кондиционера важно учитывать потребляемую мощность устройства. Обычно мощность указывается в ваттах или киловаттах в технических характеристиках кондиционера. Розетка должна выдерживать ток, соответствующий этой мощности с запасом не менее 20-30%. Например, если кондиционер потребляет 2 кВт, то ток составит около 8,7 ампер (220 Вольт), значит, лучше выбрать розетку на 16 ампер. Также стоит обратить внимание на тип розетки: для мощных бытовых приборов чаще всего рекомендуют специальные розетки с заземлением и повышенной надежностью контактов.
