Расстояние между винтовыми сваями напрямую зависит от типа конструкции, характеристик грунта и расчетной нагрузки. Для легких каркасных домов шаг свай чаще всего составляет 2,0–2,5 метра, при условии стандартного диаметра ствола 108 мм и длины от 2,5 метров. Если конструкция предполагает использование тяжелых перекрытий или кирпичной кладки, шаг уменьшают до 1,5–2,0 метров для равномерного распределения нагрузки и исключения просадки.
Для террас, навесов и легких хозпостроек достаточно шага в 2,5–3,0 метра при использовании свай диаметром 76 мм. Однако при высоком уровне пучинистости грунта или наличии перепада высот между точками опоры рекомендуется снижать шаг до 2 метров и использовать удлиненные сваи с увеличенной лопастью.
Установка винтовых свай под заборы требует отдельного подхода: оптимальный шаг варьируется от 2,5 до 3,0 метров, но при использовании тяжелых секций или кирпичных столбов шаг снижается до 2 метров. В углах, местах примыкания и воротных проемах обязательна установка дополнительных свай независимо от основного шага.
Проектирование точного шага винтовых свай выполняется индивидуально, с учетом снеговой нагрузки, ветрового давления, параметров грунта и конфигурации конструкции. Нарушение рекомендованных интервалов между сваями может привести к деформации фундамента и снижению эксплуатационного ресурса всей постройки.
Минимальное расстояние между сваями при строительстве одноэтажного дома
Для одноэтажного дома оптимальное минимальное расстояние между осями винтовых свай составляет 2,0–2,5 метра. Этот шаг обеспечивает равномерное распределение нагрузки от стен и перекрытий при сохранении достаточной устойчивости фундамента.
При расчёте минимального интервала между сваями необходимо учитывать диаметр лопастей, несущую способность грунта и проектируемую массу постройки. Например, при использовании свай диаметром 108 мм с лопастью 300 мм на суглинках средней плотности, минимальный шаг 2 метра является допустимым при нагрузке до 3 тонн на сваю.
Если в конструкции предусмотрены тяжёлые элементы – монолитные пояса, кирпичные стены или камин – расстояние между сваями в этих зонах может быть уменьшено до 1,5 метра для предотвращения просадки.
Недопустимо устанавливать сваи ближе 1,2 метра друг к другу, так как в этом случае возможно ослабление несущих свойств грунта между ними и снижение общей устойчивости фундамента. При близком расположении свай их зоны несущего воздействия начинают пересекаться, что приводит к потере эффективности опоры.
Для оптимального результата перед монтажом рекомендуется выполнить инженерно-геологические изыскания и использовать расчётную схему с указанием предполагаемых нагрузок и распределения свай в плане здания.
Какой шаг закладки свай выбрать для террасы на склоне
При проектировании террасы на склоне основное внимание уделяется равномерному распределению нагрузки и предотвращению просадки отдельных опор. Шаг установки винтовых свай в таких условиях рассчитывается с учётом уклона местности, длины вылета настила и предполагаемой нагрузки, включая снеговую и эксплуатационную.
Оптимальный шаг закладки свай для террасы на склоне составляет:
- по продольной оси террасы – от 1,2 до 1,5 м, при условии, что используются лаги сечением не менее 50×150 мм;
- по поперечной оси (между рядами свай) – 1,0–1,2 м, при увеличении уклона шаг уменьшают до 0,8 м;
- в точках перепада высот и в местах вылета настила – дополнительные сваи с интервалом 0,5–0,7 м;
- в углах террасы и на концах несущих балок – обязательное усиление отдельными сваями вне общего шага.
Для террас с уклоном более 15° рекомендуется использование свай с увеличенной длиной и расчётным заглублением не менее 1,5 м, чтобы обеспечить устойчивость конструкции. При расчёте шагов также необходимо учитывать:
- тип и плотность грунта (на пучинистых и влажных участках шаг уменьшается на 20–30%);
- длину вылета настила за крайние сваи (не более 0,4 м без дополнительного крепления);
- вес настила и нагрузки от мебели, навесов, людей (чем выше нагрузка, тем меньше шаг);
- наличие лестничных маршей, стоек ограждений и декоративных элементов – в этих точках также предусматриваются отдельные сваи.
Точный шаг определяется после геодезической оценки участка и расчёта прогиба несущих элементов. При сомнениях используется монтажная схема с шагом не более 1,0 м между центрами свай по всей площади террасы.
Особенности установки свай под баню или сауну с печью
Основная нагрузка в бане или сауне сосредотачивается в зоне установки печи, особенно если используется кирпичная или металлическая печь с камнями. В этом участке требуется установка дополнительных свай с шагом 0,5–0,7 м для компенсации сосредоточенного веса.
Под основной периметр фундамента рекомендуемый шаг винтовых свай составляет 1,5–2 м при условии, что баня выполнена из бруса или каркаса. Для более тяжелых конструкций, таких как срубы, шаг уменьшают до 1,2–1,5 м. Нарушение этих параметров приводит к неравномерной усадке и перекосу стен, особенно при сезонных подвижках грунта.
Под полом, особенно в помывочной зоне, необходима установка промежуточных свай с шагом 1–1,2 м из-за высокой влажности и риска деформации лаг. Использование оцинкованных оголовков с опорной плитой уменьшает риск коррозии и продлевает срок службы основания.

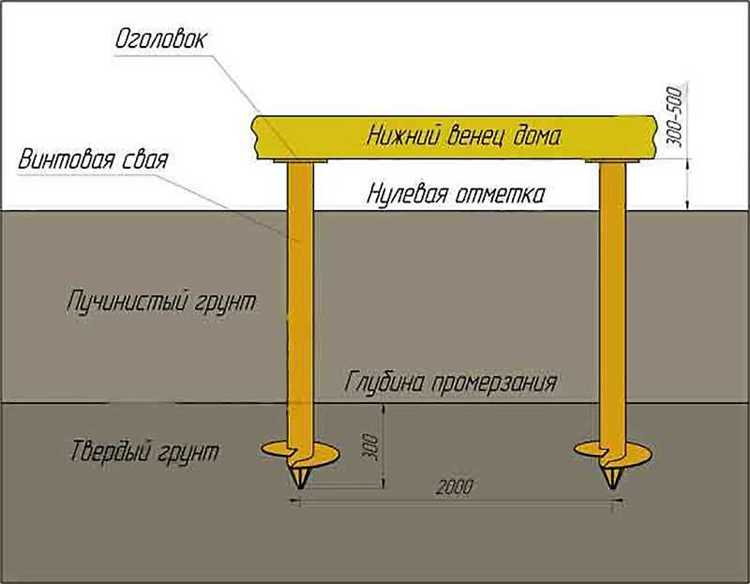

В районах с глубоким промерзанием глубину закручивания свай следует увеличивать до 2,5 м и более, чтобы исключить воздействие морозного пучения. Диаметр ствола винтовых свай под печную зону должен быть не менее 108 мм, для остальных точек – от 89 мм, в зависимости от расчетной нагрузки.
При установке свай важно заранее учитывать расположение дымохода и вентиляционных каналов, чтобы не перекрыть их трассировку несущими элементами. Все сваи под печью рекомендуется обвязывать металлическим швеллером для равномерного распределения нагрузки и повышения пожарной безопасности.
Расстояние между сваями для заборов на разных типах грунта
Оптимальный шаг установки винтовых свай под забор зависит от типа грунта, высоты ограждения и материала секций. Неправильно подобранное расстояние снижает устойчивость конструкции и приводит к преждевременной деформации.
На плотных грунтах (суглинки, глины средней плотности):
- Рекомендуемый шаг между сваями – 2,5–3 метра при высоте забора до 2 м.
- Если используется профнастил или штакетник, нагрузка распределяется равномерно, допускается шаг до 3 м.
На пучинистых и слабонесущих почвах (торфяники, влажные супеси):
- Максимальное расстояние сокращается до 2–2,2 м, особенно для участков с уклоном или при наличии боковой ветровой нагрузки.
- Рекомендуется использовать сваи с лопастями увеличенного диаметра (не менее 300 мм) для повышения устойчивости.
На каменистых и сухих грунтах (гравий, песок крупной фракции):
- Возможна установка свай с шагом до 3 м без потери несущей способности.
- При длине пролёта более 3 м обязательно установка промежуточных стоек или усиливающих элементов.
Дополнительные рекомендации:
- На поворотах и в местах установки ворот и калиток шаг уменьшается до 1,5–2 м для предотвращения расшатывания.
- Для секционных металлических заборов шаг не должен превышать 2,5 м, независимо от типа грунта.
- Все сваи должны заглубляться ниже уровня промерзания, особенно на глинистых и пучинистых почвах.
Выбор расстояния между сваями требует учета реальных геологических условий участка. В сомнительных случаях рекомендуется проведение пробного бурения и расчет по нагрузке.
Шаг винтовых свай при монтаже пристройки к дому
При установке винтовых свай под пристройку к существующему дому оптимальный шаг определяется весом конструкции, типом грунта и точками сопряжения с основным зданием. Для легких каркасных пристроек (веранд, террас, кладовых) на суглинках или супесях шаг между сваями обычно составляет 1,5–2 метра.
Если пристройка возводится из тяжелых материалов (газоблок, кирпич) или планируется второй этаж, расстояние между сваями следует уменьшить до 1,2–1,4 метра. В местах стыка с основным фундаментом обязательно предусматриваются сваи с шагом не более 1 метра для обеспечения равномерной передачи нагрузок и предотвращения деформаций узла соединения.
На пучинистых или переувлажнённых грунтах шаг корректируется с учётом несущей способности и рассчитывается по результатам геологических изысканий. В таких случаях рекомендуется использование свай большего диаметра (от 108 мм) и уменьшение шага до 1–1,2 метра даже для лёгких конструкций.
Особое внимание следует уделять размещению свай под несущими стенами пристройки и точками установки вертикальных элементов каркаса. Каждый угол и место пересечения стен требует обязательной установки свай вне зависимости от общего шага по периметру. Пренебрежение этими точками часто становится причиной просадки конструкции или её перекоса.
Расчёт расстояния между сваями для каркасных строений
При проектировании каркасных зданий основное значение имеет равномерное распределение нагрузки по фундаменту. Расстояние между винтовыми сваями определяется несущей способностью грунта, массой конструкции и типом каркаса.
Для стандартных одноэтажных каркасных домов с лёгкой деревянной обвязкой шаг свай обычно варьируется от 1,5 до 2,5 метров. При использовании усиленного каркаса или утеплённого варианта допустимо увеличивать расстояние до 3 метров, но не более.
Расчёт начинается с определения суммарной нагрузки на фундамент – учитываются вес стен, перекрытий, кровли, а также эксплуатационные нагрузки. Далее эта величина делится на несущую способность одной сваи, которая зависит от типа грунта и диаметра сваи.
Например, на суглинках с несущей способностью около 1500 кг на сваю диаметром 108 мм для каркасного дома массой 10 тонн потребуется около 7 свай. При шаге 2 метра свайный фундамент будет иметь оптимальное количество опор.
Для расчёта расстояния между сваями применяется формула: L = √(S / N), где S – площадь основания каркасного строения, N – количество свай. Полученное значение корректируется с учётом технических норм и требований проекта.
Минимальное расстояние между сваями не должно быть меньше 1,2 метра для обеспечения устойчивости и возможности монтажа обвязки. Максимальный шаг ограничен несущей способностью свай и жёсткостью каркаса, что обычно не превышает 3 метров.
При наличии значительных нагрузок на отдельные участки (например, дымоходы, балки перекрытий) рекомендуется устанавливать дополнительные сваи с меньшим шагом для равномерного распределения веса.
Важно учитывать уровень промерзания грунта и возможность пучения – сваи должны располагаться ниже этого уровня, что иногда корректирует расстояния для предотвращения деформаций каркасной конструкции.
Плотность установки свай под хозяйственные постройки (сараи, беседки)
Для небольших хозяйственных построек, таких как сараи и беседки, оптимальный шаг между винтовыми сваями составляет 1,2–1,5 метра. Это обеспечивает необходимую несущую способность фундамента при умеренных нагрузках и позволяет экономить материал без потери надежности.
Количество свай зависит от размеров постройки и конструкции основания. Для каркасных сараев площадью до 20 м² обычно достаточно установки свай по периметру с дополнительными опорами под внутренними несущими элементами через 1,5 метра.
Для беседок с открытыми стенами рекомендуется шаг между сваями 1,2 метра для обеспечения устойчивости и равномерного распределения нагрузки на грунт. При использовании деревянных балок сечением от 100×150 мм и выше такая плотность установки предотвращает прогиб и деформации.
Если грунт слабый (песчаный, плывун, суглинок с повышенной влажностью), расстояние между сваями сокращают до 1–1,2 метра, увеличивая их количество для надежного восприятия нагрузок. В таких условиях важна точная оценка несущей способности каждой сваи и соблюдение рекомендуемого шага.
При больших пролетах (свыше 1,5 метра) и тяжелой кровле следует дополнительно усиливать основание свайным ростверком или увеличивать количество свай, уменьшая шаг до 0,8–1 метра.
Минимальное расстояние между соседними сваями должно быть не менее 1 метра, чтобы избежать взаимного влияния и обеспечить правильную установку и заглубление каждой сваи.
Влияние длины пролёта лаг на выбор шага свай
Длина пролёта лаг напрямую определяет нагрузку на несущие элементы фундамента и, соответственно, влияет на необходимый шаг установки винтовых свай. Чем длиннее пролёт, тем выше изгибающий момент и прогиб лаг, что требует уменьшения расстояния между сваями для обеспечения жёсткости конструкции.
При пролётах лаг до 1,5 метров шаг свай обычно составляет 1,5–2 метра. Это обеспечивает достаточную опору и минимальный прогиб, что важно для деревянных и каркасных строений с умеренной нагрузкой.
Для пролётов от 1,5 до 2,5 метров шаг рекомендуется сократить до 1,2–1,5 метра. В этом диапазоне нагрузка на лаги возрастает, и увеличение количества точек опоры снижает вероятность деформаций и повышает устойчивость основания.
Если пролёт превышает 2,5 метра, шаг свай не должен превышать 1–1,2 метра. При таких больших пролётах необходим усиленный фундамент, так как лаги испытывают значительные изгибающие усилия, которые могут привести к провисанию и повреждению настила.
Рекомендуется учитывать тип материала лаг и особенности грунта. Для стальных или усиленных деревянных лаг допускается увеличенный шаг свай, при условии снижения пролёта или дополнительного усиления конструкции.
Пример расчёта: лаги из доски 50×150 мм на сосновом брусе с пролётом 2 метра требуют шага свай около 1,3 метра. Если пролёт увеличивается до 3 метров, необходимо либо уменьшить шаг до 1 метра, либо использовать более толстые лаги.
Невыполнение этих требований приводит к ускоренному износу конструкции, появлению трещин и нарушению ровности пола, что негативно сказывается на долговечности и безопасности здания.
Вопрос-ответ:
Как правильно выбрать шаг установки винтовых свай для легких хозяйственных построек?
Для построек, таких как беседки или сараи, оптимальный шаг свай обычно составляет от 1,5 до 2,5 метров. Этот интервал обеспечивает достаточную опору, учитывая относительно небольшие нагрузки на фундамент. При выборе шага важно учитывать вес конструкции, тип грунта и наличие ветровых нагрузок. В случае рыхлых или нестабильных почв шаг рекомендуется уменьшить, чтобы избежать проседания.
Влияет ли длина пролёта лаг на расстояние между винтовыми сваями в деревянном доме?
Да, длина пролёта лаг напрямую влияет на выбор шага между сваями. Чем длиннее пролёт, тем более частыми должны быть опоры, чтобы избежать прогиба и деформации конструкции. Обычно для лаг длиной до 2,5 метров шаг между сваями устанавливается в пределах 1,2–1,5 метров. При увеличении пролёта расстояние сокращают, чтобы повысить жёсткость основания и продлить срок службы пола и всей конструкции.
Можно ли увеличить шаг свай для легкой пристройки к дому без потери надежности фундамента?
Увеличение шага свай возможно, но требует тщательного расчёта несущей способности и учёта характера нагрузки. Легкие пристройки без капитальных стен и больших нагрузок допускают увеличение расстояния между сваями до 2,5–3 метров, если грунт прочный и равномерно распределяет давление. Однако для безопасности и долговечности желательно проводить расчёты с инженером или использовать специализированные программы, чтобы избежать риска деформаций и проседаний.
Как меняется шаг установки винтовых свай при строительстве на склоне?
На склоне шаг свай обычно уменьшают и подбирают с учётом угла наклона и особенностей грунта. Опоры устанавливают с большей плотностью в нижней части склона, где нагрузка и риск смещения выше. Часто шаг между сваями варьируется от 1,2 до 2 метров, а длина свай подбирается длиннее для обеспечения устойчивости. Такой подход снижает вероятность проседаний и увеличивает общую устойчивость конструкции на нестабильных участках.
