Черный синий коричневый провод какой из них земля

В электроустановках правильная идентификация проводов критична для безопасности и корректной работы оборудования. Цветовая маркировка проводов – один из основных способов определения их функций, включая заземляющий провод. В стандартных схемах цвет заземления строго регламентирован, но встречаются случаи, когда цвета черный, синий и коричневый вызывают сомнения.

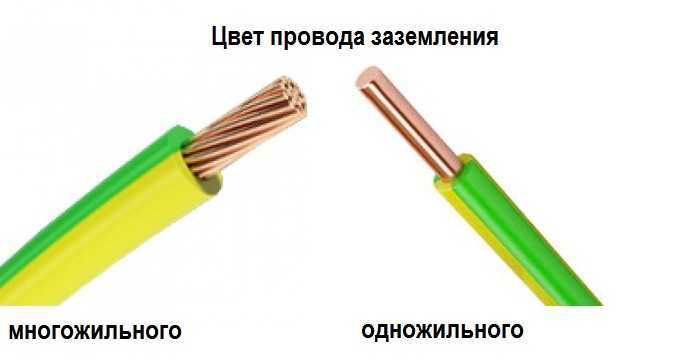

Заземляющий провод по международным нормам обычно выделяется зеленым или желто-зеленым цветом. Однако в бытовых и промышленных сетях, особенно при старой проводке или нарушениях стандартов, эти цвета могут отсутствовать. Среди черного, синего и коричневого именно коричневый чаще всего применяется для фазного провода, синий – для нейтрали, а черный – может быть дополнительной фазой или управлением, но не заземлением.

Для точного определения заземляющего провода важно использовать специализированные инструменты – тестеры или мультиметры, измеряющие сопротивление и наличие связи с землей. Опираясь только на цвет, без проверки, есть риск неправильного подключения и опасности поражения электрическим током.

Стандарты маркировки проводов в бытовой электропроводке

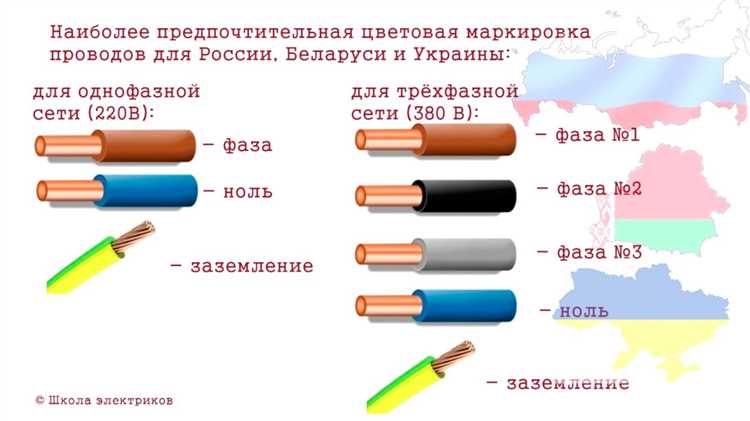

Согласно требованиям, основные цвета проводов в жилых помещениях имеют следующие назначения:

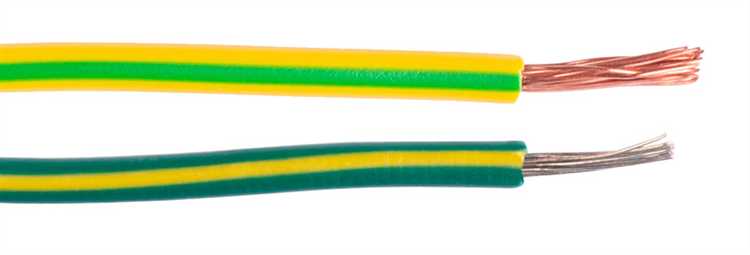

• Желто-зеленый – заземляющий провод (PE), обязательный для обеспечения безопасности и защиты от поражения электрическим током.
• Синий – рабочий нулевой провод (N), используется для замыкания цепи и отвода тока.
• Коричневый – фазный провод (L), по которому поступает напряжение.
• Черный – может использоваться как дополнительный фазный провод в системах с несколькими фазами или для других целей, определяемых проектной документацией.

Использование черного цвета в качестве заземляющего провода не допускается нормативами. В жилых зданиях заземляющий провод всегда выделяется желто-зеленой полосой для визуального и тактильного распознавания.

Рекомендации по монтажу:

1. При монтаже использовать провода с маркировкой, соответствующей стандарту, избегать самодельной окраски или отсутствия маркировки.
2. В распределительных коробках и щитках соблюдать однородность цветового кода для облегчения диагностики и ремонта.
3. При модернизации старой проводки заменять провода, не соответствующие цветовой маркировке, на новые с правильной цветовой идентификацией.

Таким образом, правильное определение и соблюдение стандартов цветовой маркировки снижает риск ошибок при подключении и повышает безопасность эксплуатации электропроводки.

Как распознать заземляющий провод среди черного, синего и коричневого

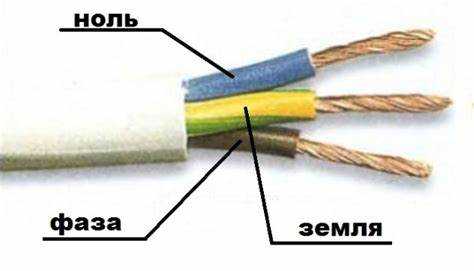

В бытовой электропроводке заземляющий провод выделяется стандартной цветовой маркировкой, которая регламентируется нормативами ПУЭ и международными стандартами IEC. Среди черного, синего и коричневого цветов заземляющий провод отсутствует, так как эти цвета традиционно обозначают другие функциональные линии.

Коричневый цвет обычно соответствует фазному проводу (L), синий – нулевому рабочему проводу (N), а черный может использоваться как дополнительный фазный провод или для переключаемой фазы. Заземляющий провод в большинстве случаев обозначается зеленым с желтой полосой.

Если в проводке отсутствует классическая зеленая с желтой полосой изоляция, возможны варианты использования однотонных проводов с маркировкой. В таких случаях для определения заземления нужно искать либо физическую связку с контуром заземления, либо использовать тестер (мультиметр) для измерения сопротивления относительно корпуса или земли.

Ниже приведены рекомендации по распознаванию проводов по цвету и функции:

Если необходимо выявить заземляющий провод в старой или несертифицированной проводке, следует применять электрические приборы для проверки целостности и соединения с землей. Визуальный осмотр по цвету среди черного, синего и коричневого не даст точного результата для определения заземления.

Рекомендуется строго соблюдать стандарты маркировки и при сомнениях обращаться к квалифицированным электрикам для диагностики и правильного подключения защитных контуров.

Типичные цвета заземляющих проводов в разных странах

В большинстве европейских стран, включая Россию, заземляющий провод традиционно обозначается жёлто-зелёной полосатой изоляцией. Это стандарт, закреплённый в международных нормах IEC и ГОСТ.

В США и Канаде заземляющий провод обычно имеет зелёный цвет или зелёный с жёлтым полосатым покрытием. Черный, синий и коричневый используются исключительно для фазовых и нулевых проводников.

В Великобритании и Ирландии заземляющий провод помечается жёлто-зелёным цветом, как и в ЕС, что позволяет однозначно отличать его от чёрного, синего и коричневого фазовых и нулевых жил.

В Японии заземляющий провод часто окрашен в зелёный или зелёно-жёлтый цвет. Синий и коричневый служат для обозначения фаз, а чёрный применяется для нуля.

В странах СНГ, несмотря на распространённость традиций, в старых электропроводках можно встретить чёрный или коричневый провода, используемые как заземляющие. Однако современные стандарты рекомендуют применять жёлто-зелёный для заземления, чтобы избежать путаницы.

Если в проводке присутствуют только черный, синий и коричневый цвета, и отсутствует жёлто-зелёный, следует проверить целостность и назначение проводников с помощью тестера или мультиметра, так как заземление не должно маркироваться этими цветами по стандартам.

Влияние ошибок в распознавании заземляющего провода на безопасность

Неправильное определение заземляющего провода среди черного, синего и коричневого цветов ведет к критическим нарушениям безопасности электрических систем. В частности, если заземляющий провод ошибочно принять за фазный или нулевой, это может привести к отсутствию эффективного отвода токов утечки, что повышает риск поражения электрическим током.

При неправильном подключении заземления возрастает вероятность повреждения бытовой техники и электрооборудования из-за неправильного распределения потенциалов. Это может спровоцировать короткие замыкания, вызванные перепадами напряжения, и повысить вероятность возникновения пожара.

Распознавание проводов по цвету требует строгого соблюдения национальных стандартов. В Европе, например, заземляющий провод имеет сочетание зеленого и желтого цветов, тогда как черный, синий и коричневый обычно соответствуют фазным и нулевым жилам. Игнорирование этих стандартов при монтаже увеличивает количество ошибок и инцидентов.

Рекомендуется использовать специализированные тестеры для проверки функции каждого провода перед окончательным подключением. В случаях, когда цветовая маркировка не соответствует нормативам или вызывает сомнения, необходимо обращаться к технической документации или квалифицированным специалистам.

Контроль правильности подключения заземляющего провода снижает вероятность травм и аварийных ситуаций, обеспечивая надежную работу электросистемы.

Использование тестера для проверки заземления на проводах

Для точного определения заземляющего провода среди черного, синего и коричневого применяется мультиметр или специализированный тестер заземления с функцией измерения сопротивления.

Подключение проводится следующим образом: один щуп тестера подсоединяется к предполагаемому заземляющему проводу, второй – к заземленному металлическому элементу или защитному заземляющему контакту розетки. Значение сопротивления ниже 1 Ом указывает на исправное заземление.

При измерении сопротивления важно учитывать, что наличие изоляции и плохой контакт могут привести к завышенным показаниям, поэтому следует предварительно очистить контактные поверхности.

Использование тестера с функцией проверки целостности цепи позволяет выявить разрывы и определить, действительно ли провод выполняет функцию заземления, а не является нейтральным или фазным.

Если мультиметр не оснащён функцией измерения низкого сопротивления, рекомендуется применять специализированные приборы для проверки сопротивления заземления, способные регистрировать значения до 0,1 Ом с высокой точностью.

Проверка должна проводиться при отключённом питании и с соблюдением техники безопасности, чтобы исключить риск поражения током.

Особенности соединения и подключения проводов разных цветов

При монтаже электрических систем важно правильно идентифицировать провода по их цвету, поскольку это определяет функциональное назначение каждого из них. В разных странах могут применяться различные цветовые стандарты, однако в большинстве случаев используются общие рекомендации, которые следует соблюдать для безопасности.

Черный провод часто используется как фазный провод. Он может быть подключен к источнику питания и передавать напряжение в цепь. При соединении черного провода с другими проводами важно следить, чтобы фаза не была замкнута на нейтраль или землю, что может привести к короткому замыканию.

Синий провод является нейтральным. Его задача – обеспечить возвращение тока в источник питания. Синий провод не должен использоваться для подключения фазных нагрузок, так как это может создать опасность для пользователей и привести к выходу устройства из строя. При подключении синих проводов следует быть внимательным и проверять полярность для предотвращения ошибок.

При соединении проводов различных цветов всегда важно соблюдать стандартную цветовую кодировку и правильно использовать каждый провод в зависимости от его назначения. При неправильном подключении можно создать опасные условия для эксплуатации электрической сети, что приведет к поломкам и повышенному риску поражения электрическим током.

Перед подключением проводов следует использовать специальные инструменты для проверки проводимости и наличия напряжения. Все соединения должны быть выполнены с применением качественных изолирующих материалов, чтобы избежать коротких замыканий и улучшить безопасность эксплуатации системы.

Что делать, если цветовая маркировка проводов не соответствует стандартам

Если цветовая маркировка проводов не соответствует установленным стандартам, это может привести к ошибкам при монтаже и эксплуатации электрических систем. Важно понимать, как правильно действовать в таких ситуациях для обеспечения безопасности.

Первое, что нужно сделать, это определить, что за провод перед вами. Для этого следует использовать мультиметр или тестер, чтобы проверить, является ли провод фазным, нулевым или заземляющим. Это важно, потому что цветовая маркировка в первую очередь должна указывать на назначение провода.

• Проверка проводки: Используйте тестер для измерения напряжения и проверки проводки. Это позволит точно определить, какой провод используется для чего.
• Идентификация с помощью схемы: Если есть доступ к электрической схеме, она поможет понять, какой провод за что отвечает, независимо от цвета.
• Замена маркировки: Если вы уверены в назначении проводов, рекомендуется заменить старую маркировку на правильную. Используйте изоленту, кабельные ярлыки или другие маркировочные материалы, которые соответствуют стандартам.
• Консультация с профессионалом: Если не удается самостоятельно разобраться в проводке, обратитесь к квалифицированному электрику, который сможет точно определить роль проводов и привести их в соответствие с нормами безопасности.

Важно помнить, что использование проводки с неправильной маркировкой может повлечь за собой не только нарушение электрических стандартов, но и стать причиной коротких замыканий или пожаров. Поэтому всегда внимательно подходите к выбору проводов и их маркировке.

Практические советы по замене и маркировке заземляющих проводов

1. Правильная замена заземляющих проводов

При замене заземляющего провода необходимо соблюдать все требования безопасности. Используйте кабель, соответствующий техническим характеристикам и стандартам. Например, для заземляющих проводов часто применяются медные или алюминиевые провода с соответствующим сечением. Обратите внимание на токовую нагрузку и прочность материала.

2. Как правильно маркировать заземляющие провода

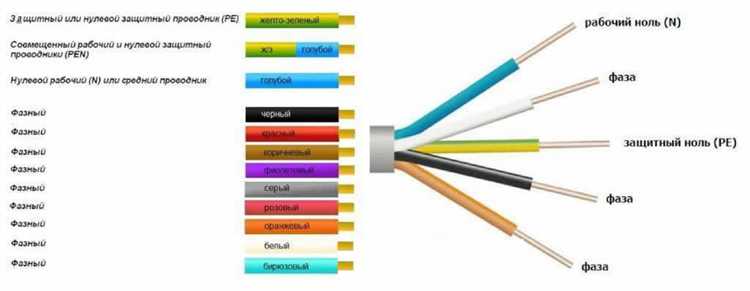

Цветовая маркировка проводов играет ключевую роль в правильной идентификации заземляющего проводника. Согласно международным стандартам, для заземляющих проводников предпочтительно использовать зеленый или желто-зеленый цвет. Это помогает избежать ошибок при подключении и обслуживании электрической системы.

3. Проверка и тестирование

После замены и маркировки проводов важно провести проверку их исправности. Используйте специализированные устройства для тестирования сопротивления заземляющего проводника. Это позволяет убедиться в его эффективности и безопасности работы системы.

4. Учет характеристик помещения

При замене проводов учитывайте специфику помещения. Например, для ванных комнат или других влажных зон требуется дополнительная защита проводов от влаги. Для таких случаев лучше использовать изолированные провода с усиленной защитой.

5. Использование сертифицированных материалов

Для замены заземляющих проводов обязательно используйте сертифицированные материалы, соответствующие требованиям безопасности. Это гарантирует долговечность и надежность всей системы заземления.

Вопрос-ответ:

Почему заземляющий провод никогда не должен быть черным, синим или коричневым?

В российских и международных стандартах цвета проводов назначены для удобства идентификации. Заземляющий провод традиционно имеет зелёно-жёлтую полосатую окраску. Черный, синий и коричневый используются для фазных или нулевых проводников. Если заземление выполнено проводом другого цвета, это может привести к ошибкам при обслуживании и создать опасность поражения электрическим током.

Как правильно определить функцию провода, если его цвет – черный, синий или коричневый?

Цвет черный обычно означает фазный проводник в однофазных сетях, коричневый — фазный в трёхфазных системах, синий – это обычно нейтральный (нулевой) проводник. Однако в старых или неправильно смонтированных системах цвет может не соответствовать стандартам, поэтому для проверки функции провода рекомендуется использовать тестеры напряжения или мультиметр.

Можно ли использовать провод с синим или коричневым цветом для заземления, если другой подходящий провод отсутствует?

Использовать провод с синим или коричневым цветом для заземления нельзя. Это приведет к путанице и опасности. Если отсутствует провод с зелёно-жёлтой маркировкой, лучше провести замену кабеля на соответствующий стандартам, чем нарушать требования безопасности.

Почему в некоторых случаях заземляющий провод может иметь черный цвет и как это определить?

В редких случаях черный провод может использоваться в системах с собственными маркировками или по причине неправильного монтажа. Чтобы точно определить функцию провода, необходимо провести измерения мультиметром или с помощью индикатора напряжения и проверить наличие связи с землей, а не полагаться только на цвет.

Как отличить заземляющий провод от нейтрального, если он синий, а маркировка отсутствует?

Синий цвет по стандарту означает нейтральный проводник, а не заземляющий. Если провод с синим цветом не имеет дополнительных маркировок, и есть подозрения на ошибку в монтаже, следует использовать приборы для проверки цепи: измерить сопротивление на корпус и нулевой контакт, а также проверить отсутствие напряжения относительно земли. В любом случае, заземляющий провод должен иметь зелёно-жёлтую изоляцию.

Как определить, какой из проводов — заземляющий, если в электропроводке встречаются черный, синий и коричневый цвета?

В типичных системах электропроводки цвета проводов имеют определенное назначение, но в разных стандартах цветовая маркировка может отличаться. Обычно коричневый провод обозначает фазу, синий — нейтраль, а заземляющий провод имеет желто-зеленую окраску. Однако если в конкретной проводке используются только черный, синий и коричневый цвета без привычного желто-зеленого, определить заземляющий провод можно по контексту подключения и назначению. В большинстве случаев черный провод применяется как дополнительная фаза или переключаемый провод, а заземление в такой схеме может отсутствовать или выделено отдельным проводом другого цвета. Для точного определения важно использовать мультиметр или тестер, проверяя наличие сопротивления между проводом и корпусом оборудования или землей. Также можно обратить внимание на схему подключения или проконсультироваться с профессионалом, чтобы избежать ошибок и обеспечить безопасность эксплуатации.
