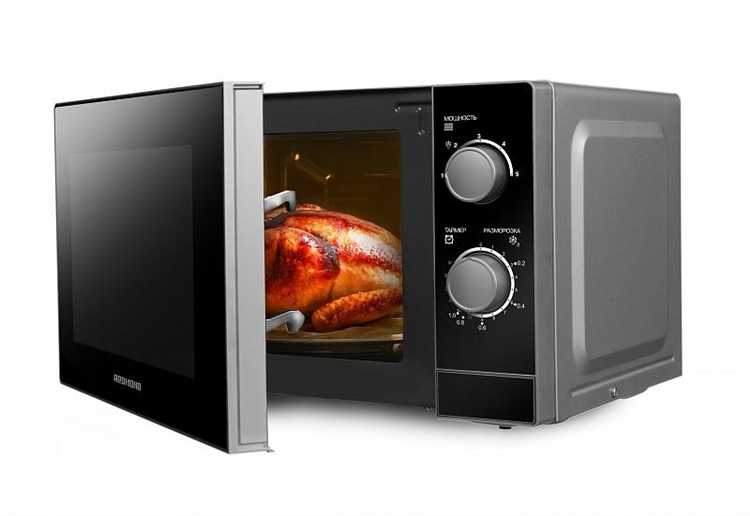

Микроволновая печь содержит ряд компонентов, которые можно эффективно использовать после выхода устройства из строя. Магнетрон, трансформатор, вентилятор, конденсатор, корпус, плата управления – всё это может служить основой для новых проектов, если разбирать технику с пониманием её внутреннего устройства.
Например, мощный трансформатор из микроволновки подходит для изготовления самодельного точечного сварочника, с помощью которого можно соединять металлические детали без пайки. Вентилятор применяется для создания вытяжки или системы охлаждения в других приборах. Магнетрон использовать не рекомендуется из-за опасности для здоровья, но его конструкцию можно изучить в образовательных целях.
Корпус старой микроволновки можно превратить в мини-печь, корпусный ящик для хранения инструмента или компактный шкаф с экранованной защитой. Панель управления и реле времени пригодятся в самодельных автоматических системах – от инкубаторов до термокамер. Даже стеклянный поддон может стать основой для вращающейся платформы или подставки.
Разборка микроволновки требует соблюдения мер безопасности. Конденсатор способен удерживать заряд даже после отключения прибора от сети, поэтому его необходимо правильно разрядить. При работе с внутренними узлами необходимо использовать диэлектрические перчатки и инструменты с изолированными ручками.

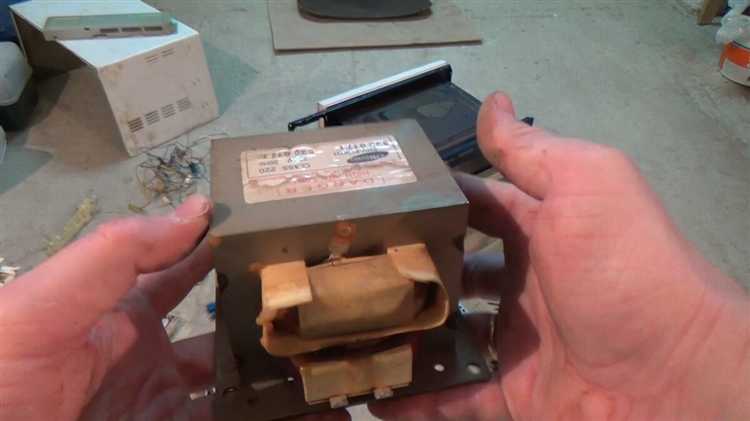

Как извлечь трансформатор из микроволновки для поделок
Перед началом разборки отключите микроволновку от электросети и убедитесь, что она не подключена к розетке. Обязательное условие – полная разрядка высоковольтного конденсатора, который может сохранять заряд даже после отключения прибора. Для этого используйте изолированный отвёртку с резиновой рукояткой, замкнув контакты конденсатора на корпусе.

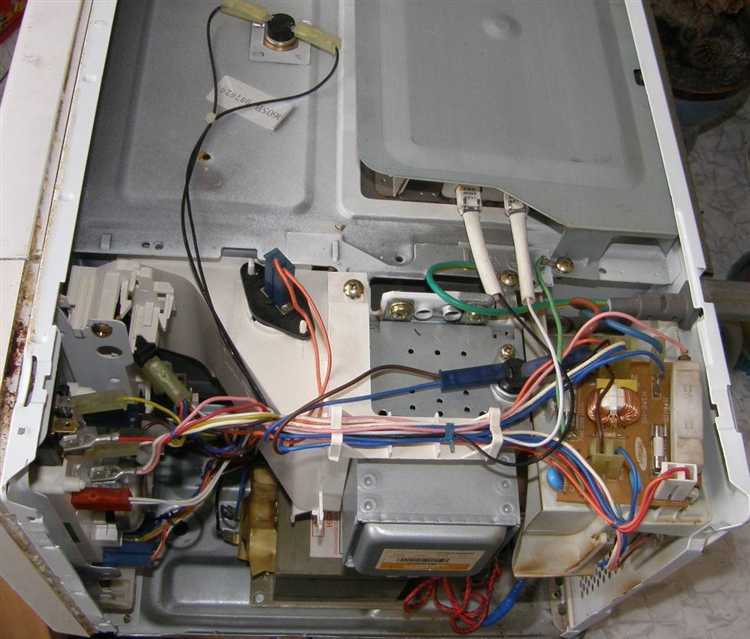

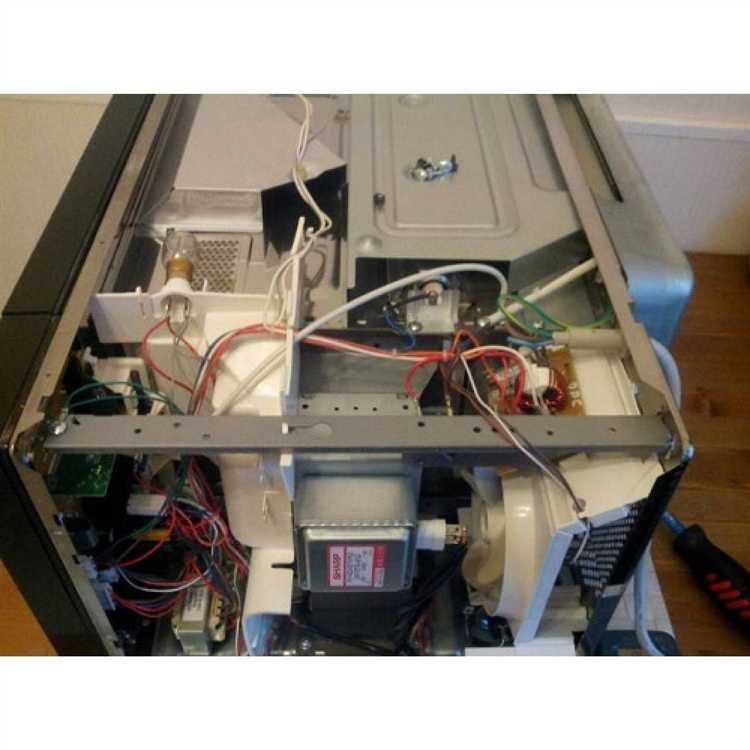

Снимите наружной кожух микроволновки, открутив винты на задней панели и по бокам. После снятия крышки вы получите доступ к внутренним компонентам. Трансформатор – массивный элемент с железным сердечником, обычно расположен в нижней части корпуса, недалеко от магнетрона и высоковольтного конденсатора. Он соединён с платой питания и питающими кабелями.
Для демонтажа трансформатора отсоедините все провода. Лучше использовать фотофиксацию соединений перед отсоединением для правильной идентификации контактов в будущем. Обрежьте или отпаивайте провода с помощью паяльника, если они припаяны. Отвинтите крепёжные болты, удерживающие трансформатор на металлическом основании. Обычно это два или четыре винта с резьбой под крестовую отвёртку.
При демонтаже важно использовать перчатки, так как острые края металлических деталей корпуса могут вызвать травмы. Вес трансформатора может превышать 2 кг, поэтому удерживайте его двумя руками, чтобы избежать падения и повреждения компонентов.
Извлечённый трансформатор можно использовать в самодельных сварочных аппаратах, индукционных нагревателях или проектах с высоковольтным питанием. Перед любыми экспериментами с ним обязательно модифицируйте вторичную обмотку, если требуется другая выходная мощность, и соблюдайте электрическую безопасность.
Применение магнетрона для создания простой печи для плавки металла
Магнетрон из микроволновки способен генерировать электромагнитное излучение с частотой 2,45 ГГц и мощностью до 1 кВт, что делает его пригодным для создания компактной микроволновой печи для плавки металлов с низкой температурой плавления, таких как свинец (327 °C), олово (232 °C) или цинк (419 °C).
Для конструкции печи потребуется магнетрон, волновод (обычно используется металлический канал из корпуса микроволновки), огнеупорный тигель для размещения металла, а также экранированная камера для предотвращения утечек микроволнового излучения. Камера изготавливается из листовой стали с заземлением и системой блокировки, исключающей включение при открытой дверце.
Магнетрон подключается к высоковольтному блоку питания микроволновки, включающему трансформатор, диод и конденсатор. Для безопасной эксплуатации необходимо установить систему принудительного охлаждения магнетрона – можно использовать штатный вентилятор микроволновки и алюминиевый радиатор.
Металл помещается в тигель, который размещается в центре камеры. Важно использовать только керамический или графитовый тигель, устойчивый к микроволновому излучению. Запрещено применять металлическую посуду – она вызывает дуговые разряды и может повредить магнетрон.
Во время работы необходим дозиметр излучения или индикатор СВЧ-утечек для контроля герметичности. Также обязательны защитные очки, термостойкие перчатки и вентиляция помещения.
При соблюдении мер безопасности и использовании качественных компонентов, самодельная микроволновая печь позволяет эффективно плавить небольшие объемы металла для последующего литья или пайки. Однако такая установка не должна использоваться в жилом помещении и требует точного соблюдения технических норм.
Использование мотора от вентилятора в самодельной вытяжке
Мотор вентилятора из микроволновки представляет собой компактный и надёжный электродвигатель переменного тока, работающий от напряжения 220 В. Его мощность, как правило, находится в диапазоне 18–30 Вт, чего достаточно для создания стабильного потока воздуха в небольшой вытяжной системе.
Для изготовления вытяжки мотор устанавливается в корпус с выходным отверстием, к которому подсоединяется гибкий алюминиевый воздуховод диаметром 100 мм. Крыльчатка вентилятора, идущая в комплекте с микроволновкой, часто подходит по посадочному размеру. Если её нет, можно использовать крыльчатку от старого компьютера или приобрести пластиковую на вал с аналогичными параметрами.
Корпус для мотора лучше изготовить из листового металла или плотного пластика. Монтаж производится на прочной горизонтальной поверхности с антивибрационными прокладками для снижения шума. Питание подводится через выключатель и предохранитель на 0,5 А.
Чтобы обеспечить эффективный отвод воздуха, вытяжку желательно устанавливать непосредственно над рабочим местом пайки, 3D-печати или химического травления. Для фильтрации можно добавить сменный угольный фильтр, установленный перед воздуховодом. При необходимости весь блок закрывается решёткой или сеткой для защиты от случайного попадания предметов в крыльчатку.
Такой самодельный агрегат успешно справляется с удалением лёгких паров и мелкодисперсной пыли, позволяя использовать повторно качественный компонент микроволновки без дополнительных затрат.

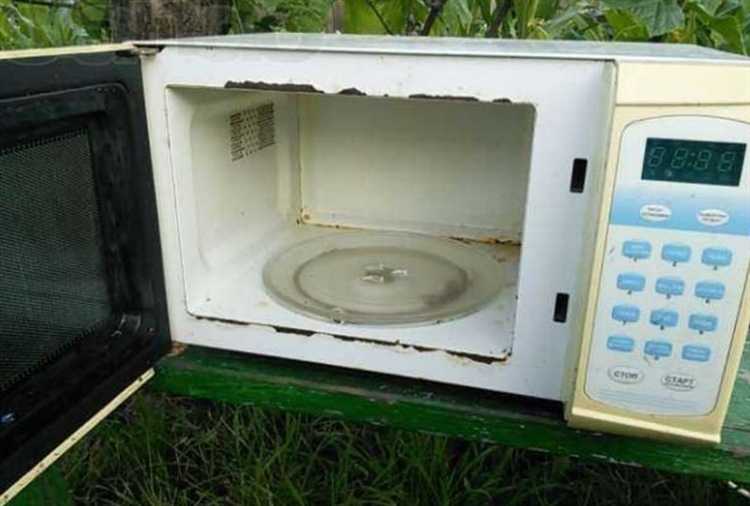

Переоборудование корпуса микроволновки в мини-ящик для хранения инструментов
Металлический корпус микроволновки обладает достаточной прочностью и габаритами, чтобы превратить его в компактный ящик для хранения ручного инструмента. Для начала необходимо полностью демонтировать все внутренние компоненты, включая трансформатор, магнетрон, проводку и изоляционные элементы. Важно удалить острые края, зашлифовав их напильником или наждачной бумагой.
Заднюю стенку можно заменить листом фанеры или металла с вентиляционными отверстиями. Это обеспечит дополнительную жесткость конструкции и возможность крепления крючков или магнитных держателей с внутренней стороны. Крышку, если она сохранена, можно превратить в откидную створку с замком или защёлкой. При отсутствии крышки подойдет обычная дверца от старого шкафа или кусок фанеры, закреплённый на петлях.
Внутреннее пространство удобно зонировать с помощью самодельных перегородок из пластика, дерева или металлических уголков. Это позволит разделить ящик на секции для хранения отвёрток, ключей, бит, шурупов и прочей мелочи. Также можно вмонтировать небольшую панель с держателями для часто используемых инструментов.
Для устойчивости и мобильности целесообразно закрепить ящик на колёсиках или прорезиненных ножках. Дополнительно корпус можно покрасить эмалью, устойчивой к механическим повреждениям и коррозии, предварительно обезжирив поверхность.
Итоговое решение позволяет получить прочный, защищённый и экономичный ящик, который легко размещается на верстаке или в гараже. Вместо того чтобы выбрасывать микроволновку, корпус можно использовать как основу для полезного и долговечного хранилища.
Создание точечной сварки на базе трансформатора микроволновки
Трансформатор из старой микроволновки (MOT) способен выдать достаточно тока для точечной сварки тонколистового металла. Основная задача – модификация вторичной обмотки. Заводская вторичка (дающая высокое напряжение) полностью удаляется, а вместо неё наматывается толстый медный провод (1–2 витка сечением не менее 25 мм²).
Для демонтажа трансформатора сначала нужно аккуратно выпилить или выбить вторичную обмотку, не повредив первичную. Работы проводятся с осторожностью: трансформатор выполнен из плотного железа, и перегрев может привести к разрушению изоляции первичной обмотки. Намотку новой обмотки рекомендуется выполнять гибким многожильным проводом в двойной изоляции – подходит, например, кабель для сварочных аппаратов.
Для создания сварочной головки используются два медных электрода (можно взять из старых пайочных наконечников или медных болтов). Они закрепляются в зажимах на жёстком каркасе, желательно из фанеры или оргстекла. Электроды подключаются к концам новой обмотки трансформатора.
Кнопка управления должна находиться вне зоны сварки. Для запуска импульса тока используется пусковой реле или ножная педаль, замыкающая цепь питания трансформатора. Продолжительность импульса – не более 1 секунды. Установка дополнительного таймера (например, на базе NE555) улучшает точность и повторяемость сварки.
Для питания устройства требуется 220 В напрямую от сети. Обязателен предохранитель и наличие термозащиты. Корпус трансформатора следует закрепить на негорючей платформе. Использование средств защиты – очки, перчатки и изолирующая подставка – строго обязательно.
Готовая точечная сварка позволяет соединять металлические детали толщиной до 0,5 мм. Такая система особенно полезна для ремонта аккумуляторов, сборки металлических корпусов и других прецизионных задач, требующих аккуратной фиксации деталей без пайки.
Повторное использование дверцы как защитного экрана при пайке
Дверца от сломанной микроволновки представляет собой прочный каркас с металлической сеткой и стеклом, идеально подходящий для защиты при пайке. Ее конструкция предотвращает разбрызгивание расплавленного припоя и отражает часть теплового излучения, снижая риск ожогов и повреждений глаз.
Рекомендации по использованию дверцы в качестве защитного экрана:
- Очистить стекло и металлическую сетку от загрязнений и остатков магнетрона, чтобы исключить вредные вещества и улучшить обзор.
- Закрепить дверцу вертикально на рабочем столе с помощью струбцин или специальной подставки, обеспечив устойчивость и удобство доступа к месту пайки.
- Расположить экран так, чтобы он перекрывал зону пайки и отражал возможные брызги расплава от рук и деталей.
- Проверить целостность стекла – при наличии трещин или сколов заменить или использовать дополнительный защитный слой.
- Использовать дверцу вместе с другими средствами защиты: перчатками, очками и вытяжкой для удаления дыма.
Металлическая сетка в дверце эффективно рассеивает световую нагрузку и минимизирует воздействие ультрафиолетового излучения, что важно при работе с пайкой высокотемпературными паяльниками и горелками.
Такой экран экономит пространство и снижает необходимость покупки дорогостоящих защитных приспособлений, при этом обеспечивая надежную защиту и удобство работы.
Вопрос-ответ:
Какие детали микроволновки можно использовать для создания точечной сварки своими руками?
Трансформатор из микроволновки — ключевая деталь для точечной сварки. Он способен выдавать высокое напряжение и ток, необходимые для расплавления металла в точке контакта. Помимо трансформатора, пригодятся медные электроды, изоляторы, а также корпус микроволновки, который можно адаптировать под основу сварочного устройства. Важно правильно подключить и обезопасить все компоненты, учитывая высокое напряжение.
Как использовать дверцу сломанной микроволновки для защиты при пайке?
Дверца микроволновки содержит прочное стекло с металлической сеткой, которая отражает радиоволны и одновременно пропускает свет. Такой экран хорошо подходит для защиты глаз и лица при пайке, так как фильтрует вредные излучения и искры. Для использования её в качестве защитного экрана необходимо закрепить дверцу на подставке под удобным углом, чтобы можно было работать обеими руками, а также обеспечить её устойчивость и безопасность при нагреве.
Можно ли использовать корпус микроволновки для хранения инструментов? Какие преимущества у такого решения?
Корпус микроволновки — прочная металлическая конструкция, часто с удобной дверцей и внутренним пространством, которое можно переоборудовать в мини-комод или ящик для хранения инструментов. Главное преимущество — защита от пыли и случайных механических повреждений. Также корпус легко устанавливается на верстак или подвешивается на стену. Важно перед использованием снять внутренние электронные компоненты и обработать поверхность от острых краёв.
Как извлечь и безопасно использовать мотор вентилятора из микроволновки для самодельной вытяжки?
Мотор вентилятора обычно расположен на задней или боковой части микроволновки. Для его извлечения нужно отключить устройство от сети, аккуратно демонтировать крепления и отсоединить проводку. Такой мотор подходит для создания компактной вытяжки, поскольку обеспечивает достаточную тягу при небольших оборотах. При монтаже важно правильно подсоединить питание, обеспечить надёжное крепление и защиту мотора от попадания пыли и влаги.
Какие меры безопасности нужно соблюдать при работе с трансформатором микроволновки в домашних условиях?
Трансформатор микроволновки вырабатывает высокое напряжение, способное привести к серьёзному поражению электрическим током. Перед началом работы нужно отключить устройство от сети, использовать изолированные инструменты и надёжные средства защиты, например, резиновые перчатки и обувь. Необходимо проверять исправность изоляции проводов и избегать касания металлических частей трансформатора во время работы. При отсутствии опыта лучше проконсультироваться с электриком или отказаться от самостоятельных экспериментов с таким компонентом.
Какие детали микроволновки можно использовать для создания точечной сварки?
Из микроволновки чаще всего извлекают трансформатор — он подходит для изготовления простого устройства точечной сварки благодаря своей способности выдавать высокое напряжение при низком токе. Также можно использовать медные провода и контакты из трансформатора для подключения. Важно соблюдать меры безопасности при работе с высоковольтным оборудованием, так как неправильное использование может привести к поражению электрическим током.
Как превратить корпус сломанной микроволновки в удобный ящик для инструментов?
Корпус микроволновки обычно выполнен из прочного металла с удобной формой, что позволяет использовать его как миниатюрный ящик для хранения мелких инструментов и расходных материалов. Для этого достаточно снять внутренние механизмы и почистить корпус. Можно добавить съемные полочки или органайзеры, а дверцу использовать как крышку с замком. Такой ящик будет компактным, устойчивым и легко перемещаемым, что удобно для хранения отверток, гаечных ключей, проводов и других аксессуаров.
