Каркасная технология в сочетании со свайным фундаментом – одно из наиболее практичных решений для частного строительства в условиях слабонесущих или пучинистых грунтов. Такой фундамент позволяет сэкономить на земляных работах, обеспечивает необходимую устойчивость конструкции и подходит для участков с перепадами высот. При соблюдении технологии, срок службы дома может превышать 50 лет без капитального ремонта основания.
Оптимальный тип свай для каркасного дома – винтовые или железобетонные сваи длиной от 2,5 до 3 метров. Их заглубление должно достигать стабильного слоя грунта ниже точки промерзания. Расстояние между сваями не должно превышать 2,5 метра, а под несущими стенами и углами необходимо устанавливать дополнительные опоры. Перед установкой обязательно проводится геология участка и расчёт нагрузок, включая вес отделочных материалов, кровли и возможных надстроек.
После монтажа свай верхушки обрезаются по уровню, и устанавливается оголовок – металлическая платформа для крепления обвязки. В качестве нижней обвязки используется брус сечением не менее 150×150 мм, обработанный антисептиком и огнебиозащитой. Все узлы соединяются болтами или металлическими скобами, исключая провисания и перекосы. На этом этапе критически важно проконтролировать горизонтальность, так как любые отклонения повлияют на геометрию стен и перекрытий.
Использование свайного фундамента сокращает время строительства: монтаж занимает не более 2–3 дней, не требует бетонных работ и может проводиться в зимний период. При этом следует учесть необходимость утепления пространства под домом и устройства продухов, чтобы избежать образования конденсата и промерзания пола.
Выбор типа свай для конкретного грунта участка
Правильный выбор свай зависит от анализа геологических особенностей участка. Основные параметры: глубина промерзания, уровень грунтовых вод, несущая способность и тип почвы. Ниже перечислены оптимальные типы свай для различных грунтов.
- Глинистые и суглинистые грунты: подходят винтовые сваи с диаметром от 108 мм. Лопасти обеспечивают надежное сцепление с плотным грунтом, что важно при сезонных подвижках. Устанавливаются вручную или механизированно.
- Песчаные почвы: рекомендуется использовать железобетонные забивные сваи длиной от 3 до 6 метров. Песок имеет среднюю несущую способность, но требует плотной посадки свай без размыва.
- Торфяники и переувлажнённые участки: оптимальны буронабивные сваи с армированием. Глубина – ниже уровня торфа, часто более 4 метров. Требуется обсадная труба для предотвращения обрушения стенок скважины.
- Скальные и полускальные грунты: подходят анкерные сваи с предварительным бурением. Глубина до твёрдого слоя – обязательна. Используется химическое или механическое закрепление нижней части сваи.
- Пылеватые и лёссовидные грунты: винтовые сваи малопригодны. Лучше применять буронабивные с уширенной пятой. Такие сваи устойчивы к просадкам, типичным для этих пород.
До выбора свай обязательно провести инженерно-геологические изыскания. Глубина заложения должна быть ниже точки промерзания на 20–30 см. В случае сложных грунтов предпочтительно обращаться к проектировщику фундамента для индивидуального расчета.
Разметка участка и точное определение точек бурения
Для начала закрепите строительный уровень (лазерный или гидравлический) и установите реперы – жёсткие ориентиры по высоте. Они позволят контролировать плоскость фундамента с точностью до миллиметра.
С помощью шнура и деревянных колышков выполните разметку внешнего периметра будущего дома. Обязательно проверьте диагонали: разность не должна превышать 5 мм. Используйте рулетку не менее 20 м и контрольный угол 90° с помощью теодолита или проверенного шаблона.
Определение точек бурения свай: исходите из проекта – шаг свай зависит от нагрузок и типа обвязки. Для одноэтажного каркасного дома обычно выдерживается расстояние между сваями 2–2,5 м, но на углах и под несущими стенами обязательно устанавливаются дополнительные опоры.
Точки бурения отмечаются строго по координатам, полученным из чертежа. Используйте обноску с натянутыми шнурами – она сохраняет геометрию при снятии верхнего слоя грунта. После выставления всех осей проверьте пересечения и повторно промерьте расстояния до точек бурения. Ошибка более 20 мм приведёт к перекосам при установке ростверка.
Если участок с уклоном – отмечайте высоты каждой точки бурения относительно главного репера. Используйте нивелир для точной коррекции глубины свай, чтобы обеспечить равномерную нагрузку на фундамент.
Монтаж свай и контроль глубины погружения
Перед установкой свай необходимо провести вынос осей и разметку точек бурения с точностью до 2 см. Используются буронабивные или винтовые сваи в зависимости от типа грунта. При работе с винтовыми сваями рекомендуется использовать гидравлическую или электрическую установку с контролем крутящего момента.
Глубина погружения определяется геологическими изысканиями. В большинстве случаев сваи должны входить в несущий слой минимум на 30 см. Например, при наличии суглинка с несущей способностью 2,5 кг/см² глубина погружения должна составлять не менее 1,7 м. При прохождении просадочных или торфяных слоёв следует использовать удлинённые сваи с наращиванием секций.
Контроль глубины осуществляется лазерным уровнем или GPS-датчиком при наличии автоматизированной установки. При ручном монтаже используют вехи с миллиметровой шкалой. Погрешность не должна превышать 5 мм по проектной отметке.
После погружения каждой сваи производится обжатие грунта вокруг ствола и контроль вертикальности при помощи двух осевых уровней. Отклонение от вертикали допускается не более 2°.
Важно: в случае касания каменистого слоя или корней остановить монтаж, извлечь сваю и сместить точку установки не более чем на 20 см, повторно проверив схему нагрузок на фундамент.
Устройство оголовков и обвязка ростверком
После выставления свай строго по проектной схеме необходимо установить оголовки. Для винтовых свай используются оголовки из стали толщиной не менее 6 мм с антикоррозийным покрытием. Они привариваются по периметру трубы непрерывным швом, затем обрабатываются холодным цинкованием. Плоскость оголовка должна быть строго горизонтальной – допустимое отклонение не более 2 мм на 1 м.
Для свай из буронабивного бетона оголовки формируются закладными деталями с арматурой, выведенной наружу. После полного набора прочности бетоном (не менее 28 суток при температуре от +20°C) устанавливаются стальные стаканы или анкера под крепление ростверка.
Обвязка ростверком начинается с укладки гидроизоляции – двух слоев рулонного материала на битумной мастике. Далее монтируется нижняя обвязка из сухого бруса сечением не менее 150×150 мм, обработанного антисептиком. Брус фиксируется к оголовкам болтами М12–М16 с шагом не более 1,5 м, обязательно с шайбами. Между элементами обвязки применяются соединения «в полдерева» с гвоздевым или шпильковым креплением.
Контроль уровня по всей длине обвязки обязателен – перепад не должен превышать 5 мм. Пространство между ростверком и грунтом должно обеспечивать вентиляцию (не менее 20 см). Это исключает накопление влаги под домом и продлевает срок службы деревянных конструкций.

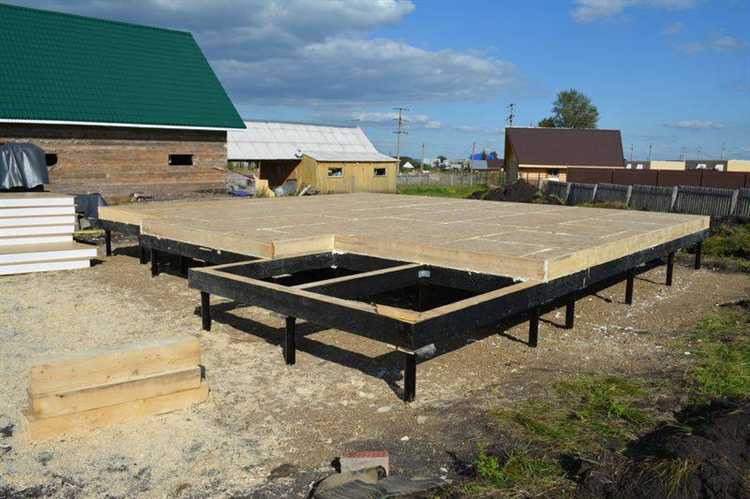

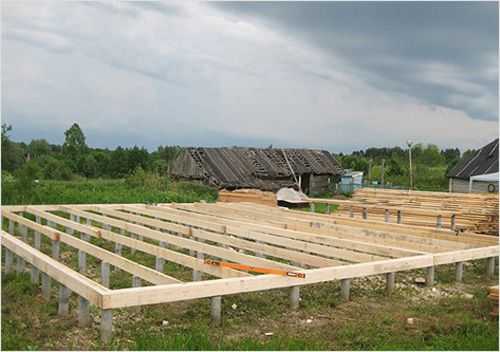

Сборка нижней обвязки и укладка лаг пола
Нижняя обвязка монтируется на оголовки свай с использованием анкерных болтов диаметром не менее 12 мм. В качестве материала применяют брус сечением 150×150 мм, предварительно обработанный антисептиком. Укладка выполняется строго по уровню с контролем диагоналей, отклонение не должно превышать 5 мм.
Между брусом и оголовками обязательна прокладка гидроизоляции – два слоя рубероида или специальная мастика. Соединения брусьев – в полдерева, фиксируются металлическими пластинами и саморезами длиной не менее 100 мм. Углы усиливаются накладками из оцинкованной стали толщиной от 2 мм.
Лаги пола укладываются с шагом 600 мм из доски 50×200 мм или бруса 100×150 мм, в зависимости от предполагаемой нагрузки и пролёта. Крепление к обвязке – на металлические уголки с применением саморезов по дереву длиной от 75 мм. При длине пролета более 3 метров лаги требуют промежуточной опоры или установки поперечных связей.
Перед монтажом лаг укладываются и закрепляются антисептированные подпорные бруски или регулируемые опоры, если высота свайного поля превышает 500 мм. В местах установки перегородок усиливаются двойными лагами с шагом 400 мм. После укладки лаг поверхность выравнивается по нитке или лазерному уровню, отклонения – не более 2 мм на 1 метр.

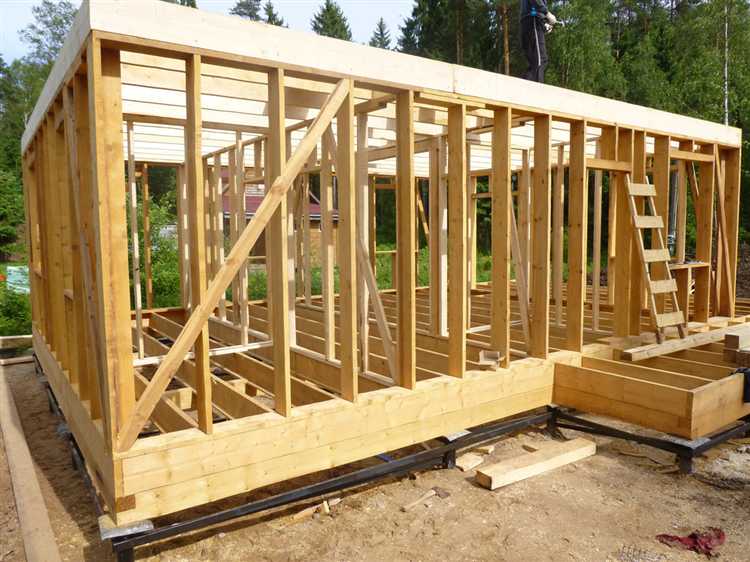

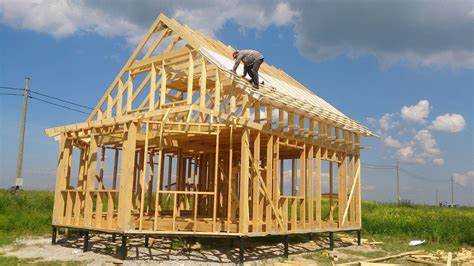

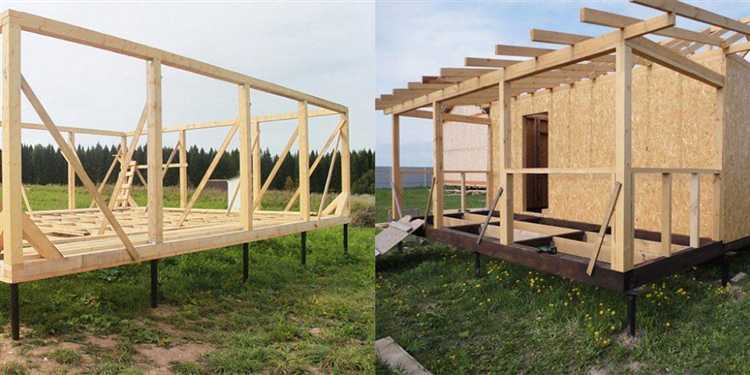

Монтаж стен каркаса с учетом нагрузки и креплений

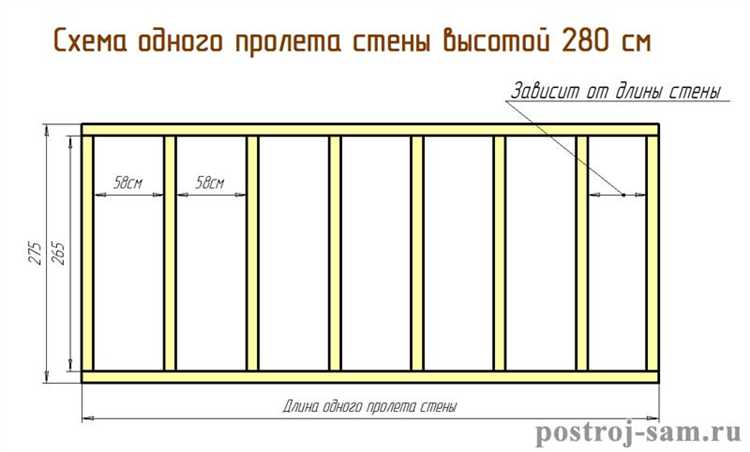

Монтаж стен каркасного дома на свайном фундаменте начинается с точного расчета несущей нагрузки. Вертикальные стойки изготавливают из строганного бруса с сечением не менее 150х50 мм для соблюдения прочностных требований. Расстояние между стойками – 600 мм, что обеспечивает равномерное распределение нагрузки и удобство монтажа утеплителя.
Крепление стоек к ростверку выполняется анкерными болтами диаметром 12 мм с глубиной погружения не менее 150 мм. Для повышения жесткости нижняя обвязка монтируется из бруса 150х50 мм, фиксируется с помощью уголков из оцинкованной стали с минимальной толщиной 2 мм, закрепленных на каждые 40 см.
Верхняя обвязка соединяется с вертикальными стойками на ус или с помощью металлических скоб, обеспечивающих устойчивость конструкции при боковых нагрузках. Промежуточные перемычки между стойками устанавливают на высоте 1,2 м и 2,4 м для предотвращения прогибов и увеличения жесткости стенового каркаса.
Особое внимание уделяется монтажу диагональных укосин из досок 40х100 мм, которые устанавливаются с шагом не более 2 м. Они обеспечивают каркасу сопротивление ветровым нагрузкам и перекосам, особенно важным для свайного фундамента с возможной неравномерной осадкой.
Для крепления всех элементов рекомендуется использовать гвозди диаметром 3,1 мм длиной 90 мм и саморезы по дереву с резьбой для предотвращения раскалывания. В местах повышенной нагрузки применяются дополнительные металлические крепежи и накладки, что гарантирует долговечность и устойчивость конструкции.
Вопрос-ответ:
Какие преимущества у свайного фундамента для каркасного дома по сравнению с ленточным?
Свайный фундамент позволяет строить на сложных грунтах, таких как пучинистые или болотистые, а также на неровных участках. Он обеспечивает прочную опору, снижая риск просадки здания и минимизируя земляные работы. Кроме того, монтаж свай проходит быстрее и зачастую дешевле, чем заливка ленточного основания.
Как правильно выбрать тип свай для дома из каркаса?
Выбор зависит от особенностей почвы, уровня грунтовых вод и веса конструкции. Например, металлические или винтовые сваи подходят для легких и средних построек, легко монтируются и не требуют больших земляных работ. Бетонные сваи более тяжелые и долговечные, но установка занимает больше времени и требует спецтехники.
Какие этапы подготовки площадки необходимы перед установкой свайного фундамента?
Сначала нужно очистить участок от растительности и мусора, затем выполнить разметку по проекту. Далее проводится геологическое исследование почвы, чтобы определить глубину заложения свай. После этого устраивается временный уровень или маяки для контроля вертикальности свай при монтаже.
Какой срок службы у свайного фундамента под каркасный дом и от чего он зависит?
При правильном выборе материала и соблюдении технологии монтажа срок службы составляет 50 и более лет. Важную роль играет защита свай от коррозии или гниения, качественная гидроизоляция и своевременный уход за основанием. При неблагоприятных условиях грунта и неправильной установке срок может значительно сократиться.
Какие ошибки чаще всего допускают при возведении каркасного дома на свайном фундаменте?
Часто неверно определяют тип и глубину свай, что приводит к неравномерной усадке дома. Также встречаются недостатки в креплении ростверка, что ухудшает прочность конструкции. Ошибки при гидроизоляции свай и несоблюдение технологии защиты от влаги могут вызвать разрушение основания. Важно тщательно следить за точностью разметки и качеством материалов.
