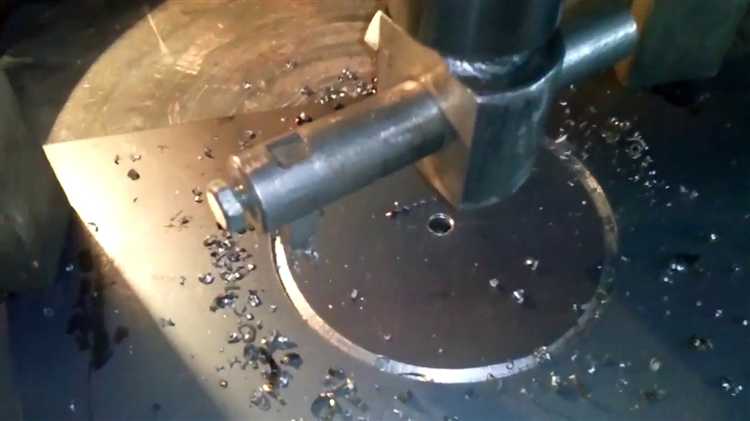

Как расточить отверстие в металле дрелью

Для увеличения диаметра сверлящего отверстия с 10 мм до 12 мм применяется последовательное растачивание: сначала сверлом ø10 мм выполняется базовое отверстие, затем расточным буром ø12 мм удаляется припуск 0,2–0,5 мм. При обработке стали Ст3 (твердость ≈120 HB) скорость вращения для расточного бора ø12 мм должна составлять 900–1 100 об/мин, подача 0,06–0,08 мм/об. Это позволяет добиться чистоты поверхности Rz ≤10 мкм и отклонения по диаметру не более ±0,03 мм.

Оборудование требует жёсткого крепления заготовки и инструмента: патрон дрели (или сверлильного станка) должен надёжно фиксировать хвостовик ø12 мм без биения больше 0,02 мм. При растачивании нержавеющей стали AISI 304 (твердость ≈200 HB) скорость вращения уменьшают до 700 об/мин, подачу – до 0,04 мм/об. Без остановки необходимо подавать смазочно-охлаждающую жидкость (СОЖ) с концентрацией эмульсии 8–10 %, чтобы снизить температуру зоны резания до 120–150 °C и предотвратить закалку кромок.

Выбор инструмента зависит от требуемой точности: для отверстий диаметром 12–20 мм применяют расточные боры с наконечником из быстрорежущей стали Р6M5, рабочей длиной 60–100 мм. Для увеличения жесткости наконечник заточен под углом 118°. Если необходимо получить диаметр с допуском H8 (например, 12 мм +0/−0,014 мм), после расточной операции проводят доводку разверткой соответствующего диаметра при подаче 0,03 мм/об и скорости 350 об/мин, обеспечивая шероховатость поверхности не более Ra 0,8 мкм.

Перед началом работы контролируют параллельность оси расточного бора к направляющей станка: допустимое биение – не более 0,01 мм при диаметре борa 12 мм на длине 50 мм. При растачивании с глубиной захода 0,5–1,0 мм за один проход рекомендуется делать не более 3–4 проходов. После каждого прохода измеряют диаметр штангенциркулем и, при необходимости, корректируют положение заготовки. Соблюдение этих рекомендаций позволит получить отверстие с ровными стенками, минимальной вибрацией и заявленными размерными характеристиками.

Выбор подходящего сверла для растачивания

При растачивании отверстия в металле предпочтительны сверла с улучшенной прочностью и стойкостью к тепловой нагрузке. Для стали толщиной до 10 мм рекомендуется сверло из быстрорежущей стали (HSS) с содержанием кобальта 5–8 %. Такая легированная сталь выдерживает температуры до 600 °C без потери твердости и сохраняет режущую кромку при частых контактах с закалёнными участками.

Диаметр сверла нужно выбирать с учётом последующего контроля размеров: обычно делают шаг увеличения на 0,5 мм меньше итогового размера, чтобы завершить чистовую операцию специализированным разверткой или алмазным расточником. Например, для отверстия Ø12 мм сначала используют сверло Ø11,5 мм, затем развертку или расточник Ø12 мм. Если требуется точность ±0,02 мм, применяют кобальтовые сверла с точностью изготовления по DIN 338, где отклонение по диаметру не превышает +0,02 мм.

Угол заострения сверла влияет на качество растачивания: для стали используют стандартный угол 118 °. При работе с нержавеющей сталью или алюминием переходят на угол 135 ° – он снижает вибрацию и риск прихвата металла. При выборе сверла обратите внимание на покрытие TiN (нитрид титана) или TiAlN (нитрид титана и алюминия): TiN эффективен до температуры 550 °C и уменьшает износ, TiAlN – до 900 °C, рекомендован для длительных серийных операций.

Для работы по чугуну или латунному сплаву предпочтительны твердосплавные сверла (carbide) с прямой канавкой и отрицательным углом клина – они предотвращают растрескивание кромок и обеспечивают ровный выход стружки. При выборе твердосплавного сверла обращайте внимание на марку сплава: WC-Co с содержанием 6–10 % кобальта выдерживает ударную нагрузку и сохраняет режущую кромку до 1000 отвёрстий Ø10 мм в чугунном покрытии толщиной 5 мм.

Диаметр сверла при растачивании большого отверстия (более Ø20 мм) лучше увеличивать поэтапно: сначала сверло Ø0,7D с подачей 0,15 мм/об и скоростью резания 30–40 м/мин, затем сверло Ø0,85D с подачей 0,12 мм/об и скоростью 25–30 м/мин. Такая поэтапная стратегия снижает боковое усилие на режущую кромку и уменьшает дрожание инструмента.

Используйте охлаждающую жидкость с содержанием эмульсии не менее 8 % при глубине растачивания более 15 мм. Emulsion с вязкостью 28 мм²/сек обеспечивает отвод тепла и лучшую смазку, что продлевает ресурс сверла в 1,5–2 раза. При работе на ручной дрели можно применять аэрозольные смазки на основе водорастворимых масел, но при глубине более 10 мм лучше перейти на станок с принудительной подачей СОЖ.

Как зафиксировать деталь для предотвращения смещения

Перед началом растачивания отверстия необходимо обеспечить жёсткую фиксацию детали, исключающую малейшее смещение. Оптимально использовать стальные тиски с плоскими или призматическими губками. При работе с круглым профилем применяются специальные накладки с V-образной выемкой.

Если деталь не помещается в тиски, используют струбцины. Прижим выполняется через деревянные или алюминиевые проставки, чтобы не повредить поверхность. Крепление производится к верстаку или к плите с отверстиями под болты.

Допустимое усилие зажима – такое, при котором деталь не проворачивается при вращении сверла, но не деформируется. Перед зажимом контактные поверхности очищаются от масла и стружки. Скользящие детали дополнительно фиксируются штифтами или упорами.

Для крупных заготовок применяется крепление через прижимные планки и болты с гайками-барашками. Между деталью и прижимом устанавливают медные прокладки для равномерного распределения давления.

Если операция выполняется в вертикальном положении, не допускается фиксация одной рукой. Заготовка удерживается минимум в двух точках. Перед включением дрели проверяется неподвижность детали нажатием с усилием в рабочем направлении.

Настройка оборотов дрели для разных типов металла

Обороты дрели подбирают по твёрдости металла и диаметру сверла; ниже приведены оптимальные значения для распространённых комбинаций.

• Углеродистая сталь
  • Сверло 3–6 мм: 2000–2400 об/мин
  • Сверло 6–10 мм: 1200–1500 об/мин
  • Сверло 10–16 мм: 800–1000 об/мин
  • Сверло 16–25 мм: 500–700 об/мин
• Нержавеющая сталь
  • Сверло 3–6 мм: 1500–1800 об/мин
  • Сверло 6–10 мм: 900–1200 об/мин
  • Сверло 10–16 мм: 600–800 об/мин
  • Сверло 16–25 мм: 400–600 об/мин
• Алюминий
  • Сверло 3–6 мм: 3000–3500 об/мин
  • Сверло 6–10 мм: 2500–3000 об/мин
  • Сверло 10–16 мм: 1800–2200 об/мин
  • Сверло 16–25 мм: 1000–1400 об/мин
• Латунь и медь
  • Сверло 3–6 мм: 2500–3000 об/мин
  • Сверло 6–10 мм: 2000–2500 об/мин
  • Сверло 10–16 мм: 1500–1800 об/мин
  • Сверло 16–25 мм: 800–1200 об/мин
• Чугун
  • Сверло 3–6 мм: 1200–1500 об/мин
  • Сверло 6–10 мм: 900–1200 об/мин
  • Сверло 10–16 мм: 600–800 об/мин
  • Сверло 16–25 мм: 400–600 об/мин

При увеличении диаметра сверла снижайте скорость примерно на 30–50 % относительно значений для меньшего диаметра. Для металлов с большей твёрдостью (например, нержавейка) выбирайте минимальные обороты из диапазона, а для мягких (алюминий, латунь) – верхние. Используйте СОЖ для отвода тепла при сверлении стали и чугуна; для цветных металлов достаточно периодической очистки стружки.

Подбор и использование направляющей для точного растачивания

Выбор направляющей. Для растачивания отверстий диаметром от 6 до 20 мм оптимальны направляющие втулки из закалённой инструментальной стали с внутренним диаметром с допуском H7 (±0,015 мм). При диаметре отверстия свыше 20 мм целесообразно использовать раздвижную направляющую втулку, способную компенсировать отклонения до 0,2 мм. Важно, чтобы наружный диаметр втулки соответствовал фиксируемому диаметру отверстия или привалочной плоскости детали. Для оценки точности применяют калибр-пробку: если зазор между пробкой и втулкой меньше 0,03 мм, втулка считается годной.

Подготовка оборудования. Направляющую устанавливают в центровочное отверстие или закрепляют на плоскости детали с помощью винтов М4–М6, выдерживающих момент затяжки 2–3 Н·м, чтобы исключить смещение при нагрузке. При отсутствии штатного фиксирующего фланца применяют магнитную базу с усилием не менее 100 Н, обеспечивающую вертикальность направляющей по отношению к рабочей поверхности. Перед фиксацией проверяют перпендикулярность с помощью индикатора: отклонение не должно превышать 0,02 мм на длине 50 мм.

Использование направляющей. Сначала проводят сверление ступенчатым сверлом: сверло диаметром на 1,0–1,5 мм меньше последующего расточного инструмента, с глубиной захода 2–3 мм в направляющую. Скорость вращения при сверлении из закалённой стали (HRC 50–60) составляет 180–220 об/мин, подача 0,05 мм/об. После сверления устанавливают расточной резец диаметром, соответствующим конечному размеру отверстия, и подают резец плавно, не превышая 0,03 мм/поперечный проход.

Смазка и охлаждение. Растачивание проводят с использованием синтетической СОЖ с содержанием хлора не более 3 % или на основе растворителей с концентрацией эмульсии 8–10 %. Поток СОЖ направляют непосредственно в зону резания через форсунку под давлением 1,5–2 атм. При обработке сталей 45–60 HRC временной интервал смены СОЖ – каждые 15–20 мин, чтобы избежать перегрева направляющей и детали.

Контроль результатов. После каждой снятой сотой доли миллиметра проверяют диаметр отверстия микрометром или резьбовым нутромером. Конечный размер должен укладываться в допуск ±0,02 мм. Если замер показывает значение меньше заданного, делают дополнительный проход снятием 0,01–0,02 мм до достижения требуемого диаметра. Последний проход выполняют по всей длине рабочей зоны без подъёма инструмента.

Контроль глубины и диаметра растачиваемого отверстия

Для точного растачивания отверстий в металле глубина контролируется установкой глубинного упора, обеспечивающего фиксацию приращения не более 0,1 мм за проход. Перед началом работы задайте глубину строго по чертежу: измерьте исходную позицию кончика сверла до упора, используя штангенглубиномер, с точностью 0,05 мм. После каждого прохода проверяйте текущую глубину сверлением без нагрузки, устанавливая глубокомер штангенциркуля вдоль оси отверстия.

Диаметр контролируется применением конических расточных оправок с метрическими шкалами, обеспечивающими изменение диаметра с шагом 0,02 мм. При выборе инструмента ориентируйтесь на допуск H7 (d+0/+0,015 мм при d = 20 мм). Перед растачиванием заготовки выполните пробное отверстие диаметром на 0,2 мм меньше требуемого, затем постепенно увеличивайте размер до номинального, проверяя каждый прирост микрометрическим нутромером.

Температурный фактор играет роль: при устойчивой температуре заготовки 20 °C изменение диаметра вследствие теплового расширения может достигать 0,005 мм на 100 мм длины. Учитывайте этот прирост, микронутромер размещайте в середине глубины для точности ±0,003 мм.

После завершения расточки глубину зафиксируйте финальной меткой на шпинделе, измеряя от поверхности заготовки до упора; допускается отклонение не более 0,02 мм. Диаметр после финишного прохода проверяйте нутромером в трёх точках с интервалом 120°; отклонение не должно превышать 0,005 мм.

Охлаждение зоны обработки при растачивании

При растачивании отверстий дрелью температура зоны резания может достигать 300–500 °C, что приводит к быстрому износу режущего инструмента и деформации металла. Для снижения температуры применяют подачу охлаждающей жидкости непосредственно в зону контакта резца с заготовкой.

Типы охлаждающих жидкостей: водно-масляные эмульсии с концентрацией масла 4–6%, минеральные масла с высокой термостабильностью или специальные синтетические СОЖ (смазочно-охлаждающие жидкости). Для обработки стали рекомендуется использовать эмульсии с температурой подачи 15–20 °C.

Способы подачи охлаждения: локальная подача через внутренний канал расточного инструмента или внешняя подача струей с помощью форсунки. Внутренний подвод обеспечивает более эффективное охлаждение режущей кромки и удаление стружки.

Интенсивность подачи должна поддерживаться на уровне 5–10 л/мин при давлении не ниже 2 бар. Недостаток подачи снижает эффективность охлаждения, а избыток может привести к размыванию режущей кромки и появлению дефектов на поверхности отверстия.

При работе с твердыми сплавами или нержавеющей сталью температура в зоне резания значительно выше, поэтому охлаждение следует усилить, увеличив давление и объем подачи СОЖ, а также использовать жидкости с улучшенными смазывающими свойствами.

Регулярный контроль температуры и состояния охлаждающей жидкости позволяет повысить ресурс инструмента и качество растачиваемого отверстия, предотвращая перегрев и деформацию металла.

Устранение заусенцев и финишная обработка отверстия

После растачивания отверстия на металле остаются заусенцы, которые влияют на точность и качество посадки деталей. Для их удаления применяют специальные инструменты – калибры для снятия фасок или ручные и машинные зенкеры с углом 60° или 90°, в зависимости от типа отверстия.

Удаление заусенцев рекомендуется выполнять при малых оборотах дрели (не более 500 об/мин) с легким нажимом, чтобы избежать деформации края. Используйте смазку или охлаждающую жидкость для снижения температуры и повышения качества обработки.

Ручное устранение проводят шлифовальной шкуркой зернистостью 400-600 или мелкой напильником, аккуратно обрабатывая кромку по всему периметру. При машинной обработке применяйте зенкеры с твердым сплавом, подбирая диаметр на 0,2–0,3 мм больше диаметра отверстия для равномерного снятия заусенцев.

Финишная обработка включает удаление микронеровностей и проверку геометрии. После снятия заусенцев рекомендуется пройтись мелкозернистой шлифовальной шкуркой (зерно 800–1000) или использовать абразивные пасты с алмазной пылью. Это уменьшает шероховатость до Ra 0,4–0,8 мкм, что существенно повышает качество сопряжения и снижает износ при эксплуатации.

Для контроля качества применяют микрометры и индикаторы, а также визуальный осмотр с увеличением не менее 10х. Важно, чтобы кромки были ровными, без заусенцев и сколов, а диаметр соответствовал технической документации с допуском ±0,01 мм.

Вопрос-ответ:

Какие типы сверл лучше всего подходят для растачивания отверстий в металле с помощью дрели?

Для растачивания отверстий в металле обычно применяются сверла с заточкой под определённым углом, например, с углом заточки 118° или 135°. Часто используют сверла из быстрорежущей стали (HSS), которые хорошо сохраняют режущие свойства при высокой нагрузке и температуре. Если требуется увеличить диаметр уже существующего отверстия, можно выбрать специальные расточные сверла или наборы из нескольких насадок. При выборе стоит обращать внимание на твёрдость металла, с которым предстоит работать, и выбирать сверла с подходящими характеристиками.

Какие меры безопасности нужно соблюдать при растачивании отверстия в металлической детали дрелью?

При работе с дрелью важно надевать защитные очки, чтобы предотвратить попадание металлической стружки в глаза. Также рекомендуется использовать перчатки, но не слишком свободные, чтобы они не попали в вращающийся инструмент. Деталь следует надёжно закрепить в тисках или на устойчивой поверхности, чтобы она не смещалась во время обработки. Не стоит прилагать чрезмерное усилие — лучше работать плавно и ровно. Кроме того, дрель должна быть исправной, с исправной изоляцией и надежным шнуром питания.

Как правильно подготовить отверстие перед растачиванием, чтобы избежать деформации металла?

Перед растачиванием важно убедиться, что отверстие предварительно просверлено с достаточным запасом по диаметру, чтобы процесс растачивания прошёл гладко и без излишнего давления на металл. Деталь нужно закрепить так, чтобы она не могла смещаться или вибрировать, так как это вызывает деформацию и неточности. Кроме того, поверхность вокруг отверстия следует очистить от грязи и заусенцев. Если металл тонкий, рекомендуется не торопиться с растачиванием и использовать смазочные материалы, чтобы уменьшить нагрев и снизить риск повреждений.

Можно ли растачивать отверстия в различных видах металлов одной и той же дрелью и сверлами?

Возможность использовать одни и те же инструменты для разных металлов зависит от их твёрдости и структуры. Например, для алюминия подойдут стандартные сверла из быстрорежущей стали, а для более твёрдых металлов, таких как нержавеющая сталь или закалённая сталь, лучше применять сверла с покрытием из титана или кобальта, которые дольше сохраняют остроту. Важно также учитывать скорость вращения и подачу, так как слишком высокая скорость при работе с твёрдыми металлами может привести к перегреву и быстрому износу инструмента.

Какие способы охлаждения и смазки используются при растачивании отверстий в металле дрелью?

Для уменьшения трения и перегрева при растачивании отверстий часто применяют специальные смазочно-охлаждающие жидкости или масла. Их можно наносить непосредственно на зону резания, чтобы сохранить остроту сверла и предотвратить деформацию металла. Если таких жидкостей нет под рукой, иногда используют машинное масло или мыльный раствор. Охлаждение позволяет увеличить срок службы инструмента и улучшить качество обработанной поверхности. При работе с мощными дрелями и твердыми металлами охлаждение особенно важно, так как перегрев может привести к разрушению сверла.

Какие типы сверл подходят для растачивания отверстий в металле с помощью дрели?

Для растачивания отверстий в металле обычно используют специальные сверла с цилиндрическим или коническим наконечником, выполненные из быстрорежущей стали или с покрытием из твердых сплавов. Такие сверла обеспечивают точное удаление металла по внутреннему диаметру отверстия, увеличивая его размер без значительных зазоров и дефектов. Для грубого растачивания применяют сверла с большими углами заточки, а для чистовой обработки — с мелкой заточкой и полировкой поверхности.

Как правильно закрепить металлическую деталь при растачивании отверстия дрелью, чтобы избежать вибраций и смещений?

Закрепить металлическую деталь нужно максимально надежно, чтобы исключить её движение во время работы. Обычно используют тиски с металлическими губками, обеспечивающие плотный захват без деформации. Если отверстие растачивается в тонком листе, дополнительно применяют прокладки из мягкого материала для равномерного распределения давления. Также важно выбрать устойчивое рабочее место и поддерживать дрель обеими руками, чтобы уменьшить вибрации и повысить точность обработки.
