Как сделать из ручной циркулярки стационарную

Мобильность ручной циркулярной пилы полезна при установке на выезде, но для точной и безопасной продольной распиловки заготовок на постоянной основе необходима стационарная конструкция. Самодельный стол позволяет расширить функциональность инструмента без покупки дорогого настольного аналога.

Для изготовления потребуется фанера толщиной от 18 мм, направляющие из алюминиевого профиля, струбцины, винты М6–М8 и крепежные уголки. Пила монтируется снизу к основанию стола через платформу, усиленную ребрами жесткости. Необходимо обеспечить надежную фиксацию корпуса пилы и доступ к регулировке глубины пропила и замене диска.

Ключевой элемент – ровная поверхность стола. Она должна быть не менее 600×800 мм с прорезью под диск. Для точности линии реза применяют параллельный упор, собранный на основе алюминиевого уголка и мебельных направляющих. При необходимости его фиксируют эксцентриковыми прижимами или Т-образными пазами.

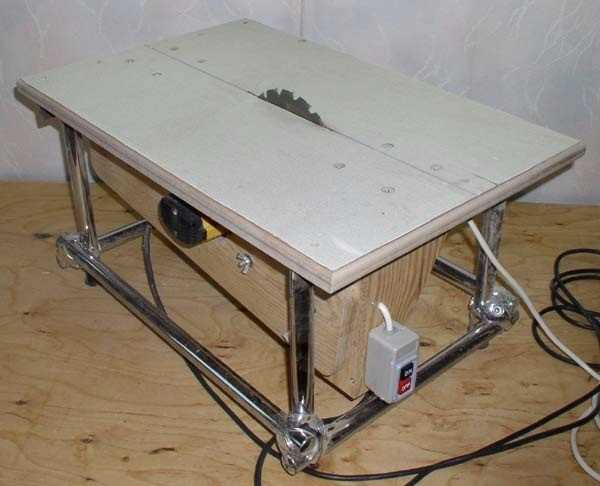

Особое внимание – безопасности. Защитный кожух, вытяжка и автоматическое отключение при перегрузке обязательны при работе с самодельной конструкцией. Установка кнопки включения с фиксацией на передней панели стола обеспечит удобство управления.

Выбор подходящей модели ручной циркулярной пилы для стационарной установки

Для превращения ручной циркулярной пилы в стационарную крайне важно выбрать модель, конструкция и характеристики которой позволяют обеспечить стабильность, точность и безопасность при стационарной работе.

• Мощность двигателя не менее 1200 Вт. При меньших значениях возникает перегрев при длительной работе и снижение ресурса. Оптимально – 1600–2000 Вт для универсального применения.
• Металлическая платформа основания. Пластиковые основания не выдерживают постоянных нагрузок при стационарной установке, деформируются и теряют геометрию. Идеально – литая алюминиевая база с точной обработкой.
• Плоское основание без выступающих элементов. Это обеспечивает надёжную фиксацию к монтажному столу без перекосов и щелей.
• Наличие фиксируемого угла наклона. Если конструкция допускает регулировку наклона пилы, должен быть надёжный механизм фиксации, не допускающий самопроизвольного изменения угла при вибрации.
• Поддержка дисков стандартного диаметра (185–190 мм). Это упрощает подбор расходников и обеспечивает оптимальную глубину пропила – не менее 60 мм при 90°.
• Выносная блокировка шпинделя. Облегчает замену диска в условиях стационарной установки, особенно если пила частично закрыта монтажным столом.
• Плоский кожух без мешающих элементов. Отсутствие выступающих частей на защитном кожухе облегчает установку и исключает заедания при возврате в начальное положение.
• Компактная рукоять с возможностью демонтажа или фиксации. Изогнутые эргономичные рукояти, не поддающиеся фиксации, мешают при встраивании пилы в стол.

Из проверенных моделей, подходящих для стационарной установки, часто выбирают Makita HS7601, Bosch GKS 190, DeWALT DWE560. Эти пилы соответствуют указанным требованиям, обладают прочной конструкцией и минимальными люфтами на направляющих.

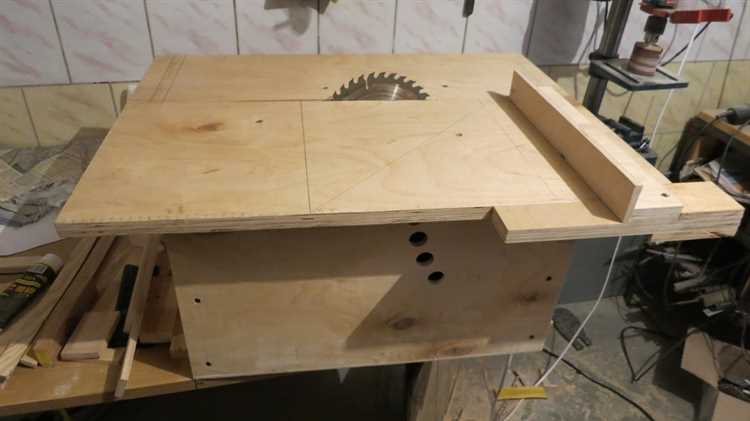

Конструирование прочного и безопасного основания для крепления пилы

Основание изготавливается из фанеры толщиной не менее 18 мм или мебельного щита, способного выдерживать вибрации и вес инструмента. Размер платформы зависит от габаритов пилы, но рекомендуется не менее 500×700 мм для устойчивости и комфортной работы с заготовками.

Жесткость конструкции обеспечивается ребрами из бруса 40×40 мм, установленными по периметру снизу и в центральной части основания. Все элементы скрепляются саморезами с предварительным засверливанием, чтобы избежать растрескивания.

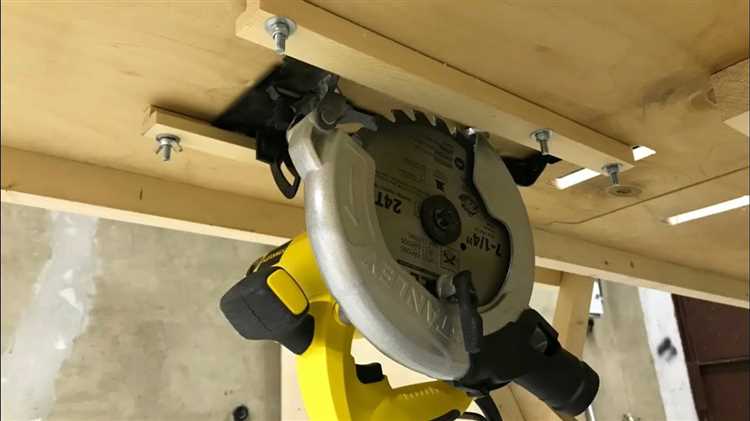

Для фиксации пилы в перевёрнутом положении используется металлическая пластина толщиной 2–3 мм или алюминиевый уголок. Крепление осуществляется через штатные отверстия корпуса пилы болтами с гайками и гроверами. Недопустимо использовать только струбцины – это снижает безопасность.

Нижняя часть основания оснащается резиновыми ножками или прикручивается к верстаку через монтажные отверстия. Если предполагается мобильность конструкции, применяют болты с барашковыми гайками и фиксирующие элементы, исключающие смещение при работе.

Все торцы обрабатываются наждачной бумагой. Особое внимание уделяется точности расположения пилы: диск должен выходить строго перпендикулярно к опорной поверхности. При необходимости производится регулировка посадки через установочные шайбы.

Правильное размещение и фиксация пилы на рабочем столе

Установку ручной циркулярной пилы следует начинать с разметки положения основания на столешнице. Центр диска должен находиться на одинаковом расстоянии от боковых кромок, чтобы обеспечить симметричный пропил при подаче заготовки. Заранее определите направление реза: диск должен вращаться навстречу подающемуся материалу.

Вырежьте в столешнице проем по габаритам опорной платформы пилы с допуском не более 1 мм по периметру. Это обеспечит плотное прилегание корпуса и предотвратит вибрации. При использовании фанеры или ЛДСП толщиной менее 18 мм рекомендуется дополнительно усилить нижнюю часть стола металлическими уголками.

Фиксацию пилы производите через штатные отверстия в подошве. Используйте болты с потайной головкой, чтобы не создавать неровностей на рабочей поверхности. При отсутствии таких отверстий – просверлите их самостоятельно, предварительно сняв платформу. Под головки болтов подложите широкие шайбы, чтобы исключить продавливание подошвы.

Для точной юстировки установите диск под прямым углом к столешнице, проверяя угольником с обеих сторон. При необходимости используйте регулируемые прокладки под платформой. После затяжки всех креплений дополнительно проверьте параллельность диска направляющей линии реза.

Кабель питания должен быть зафиксирован на нижней части стола хомутами, с запасом по длине, чтобы исключить натяжение при движении пилы и обеспечить безопасность. Убедитесь, что нижняя часть диска находится ниже уровня столешницы не более чем на 5 мм – это важно для стабильности подачи материала и предотвращения сколов.

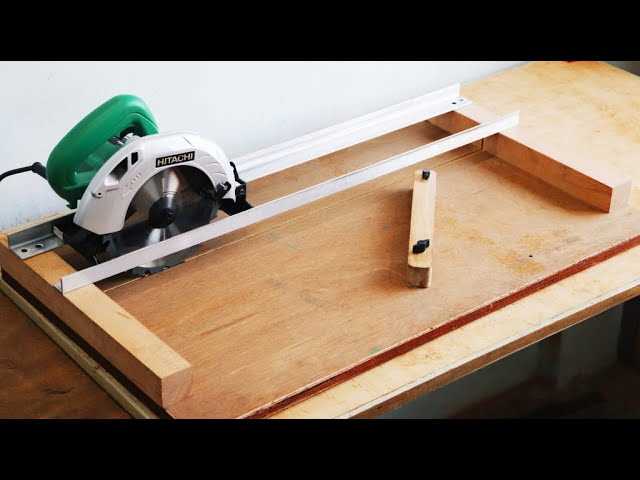

Организация направляющих и упоров для точного пиления

Для обеспечения точности реза при стационарном использовании ручной циркулярной пилы необходимо правильно спроектировать направляющие и упоры. От их качества зависит прямолинейность, повторяемость и безопасность пропила.

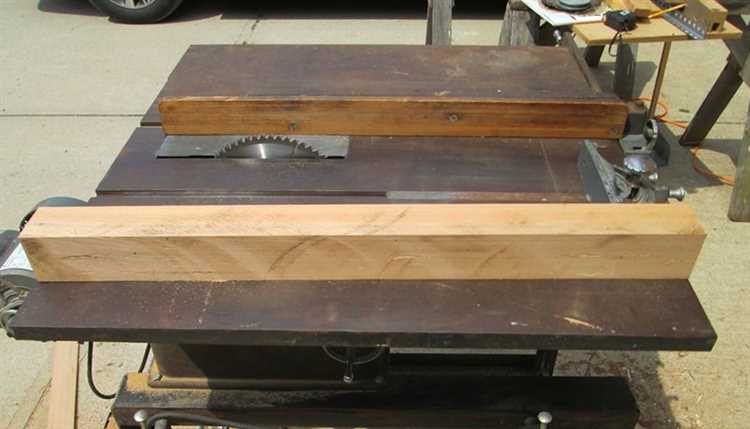

• Продольная направляющая: изготавливается из прямолинейной алюминиевой или стальной рейки толщиной не менее 4 мм. Жестко крепится к столешнице параллельно пильному диску, с возможностью регулировки расстояния от диска на 1–2 мм для компенсации биения.

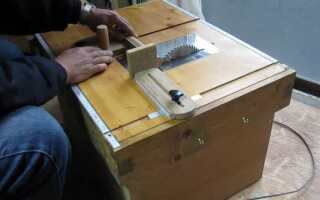

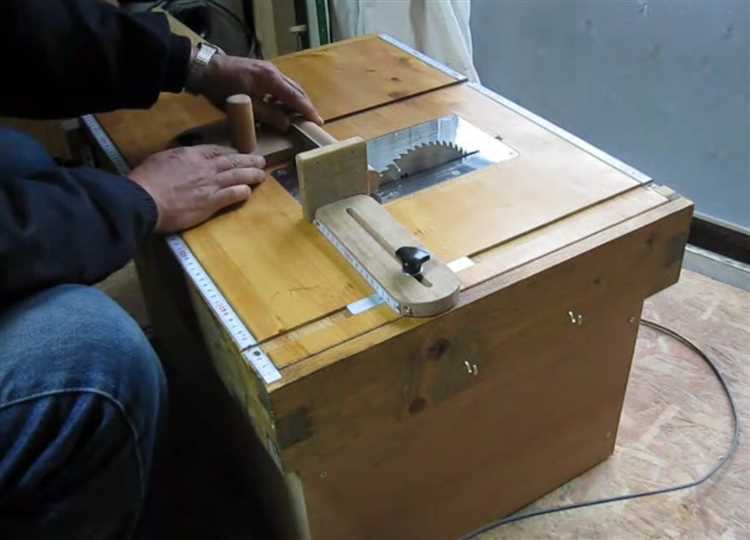

• Поперечный упор: необходим для точного поперечного реза. Устанавливается в пазах на поверхности стола, обеспечивая прямой угол 90° к диску. Рекомендуется использовать Т-образный профиль или скользящий паз типа «ласточкин хвост».
• Ограничители глубины и упоры подачи: фиксируются в начале и конце направляющей, исключая перераспил или недостаточную длину пропила. Удобно использовать винтовые зажимы или эксцентриковые фиксаторы.
• Параллельный упор с микрорегулировкой: обеспечивает возможность тонкой настройки на доли миллиметра. Реализуется с помощью винтового механизма подачи и шкалы с шагом 0,5 мм.

1. Для стабильной работы все направляющие элементы крепятся к плите из влагостойкой фанеры толщиной не менее 18 мм, установке которой предшествует точная разметка оси диска.
2. Все направляющие должны быть строго параллельны или перпендикулярны оси диска. Для проверки используется металлический угольник и штангенциркуль.
3. Дополнительно можно установить измерительную шкалу вдоль направляющей с нулевой отметкой в точке касания пильного диска для ускорения установки размеров реза.

Все элементы необходимо проверять на отсутствие люфта. Регулировочные винты фиксируются контргайками. Смещение направляющих во время работы недопустимо – это приводит к порче заготовки и увеличению риска травмы.

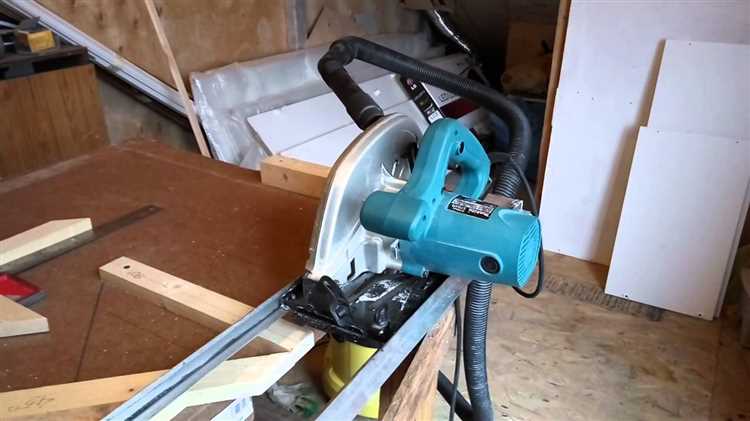

Установка системы удаления опилок и пыли

Для эффективного удаления опилок и пыли необходимо предусмотреть подключение циркулярной пилы к вытяжной системе. Первый шаг – установка кожуха с патрубком на зоне выхода диска. Оптимальный диаметр патрубка – 50–60 мм. Использовать кожух без патрубка нецелесообразно: опилки рассеиваются по всей поверхности стола.

Следующий элемент – шланг, устойчивый к абразивной пыли. Рекомендуется армированный ПВХ-рукав длиной до 2 м, чтобы избежать падения тяги. Шланг крепится хомутами к патрубку и к входу в пылесос или циклонный фильтр.

При выборе пылесоса предпочтение стоит отдать моделям с фильтром класса не ниже M. Для продолжительной работы целесообразно использовать строительный пылесос с автоматической очисткой фильтра или циклон – он снижает нагрузку на основной фильтр и уменьшает частоту его очистки.

Расположение всех элементов должно обеспечивать свободный ход заготовки и удобный доступ к пиле. Выход шланга фиксируется к нижней стороне стола с помощью пластиковых клипс или самодельных направляющих из ПВХ. Избегайте перегибов шланга – они снижают эффективность удаления пыли.

Для дополнительного контроля за чистотой рабочего пространства можно установить над диском второй кожух с направленным патрубком. Он собирает мелкодисперсную пыль, поднимающуюся вверх при резке.

Рекомендуемые параметры компонентов:

Надежная система удаления опилок не только повышает безопасность, но и продлевает срок службы двигателя пилы за счёт снижения запылённости.

Проверка соосности диска и калибровка глубины реза

Соосность диска определяет точность и безопасность реза. Для проверки снимите защитный кожух, зафиксируйте диск и измерьте расстояние от лезвия до параллельной плоскости платформы в нескольких точках по окружности. Отклонение не должно превышать 0,1 мм. При превышении отрегулируйте крепление диска, используя специальные шайбы или подкладывая прокладки под корпус двигателя, добиваясь минимального люфта.

Для калибровки глубины реза ослабьте фиксатор угла наклона и установите ограничитель глубины так, чтобы диск выступал над основанием ровно на необходимую толщину материала плюс 2–3 мм для чистого прохода. Проверяйте глубину после каждой смены диска, поскольку разные модели имеют вариации в толщине и высоте посадки.

Рекомендуется использовать калибровочную линейку с миллиметровыми делениями или цифровой штангенциркуль для точных замеров. Контроль за глубиной реза снижает риск заклинивания и повышает качество реза, особенно при работе с твёрдыми породами древесины или многослойными материалами.

Вопрос-ответ:

Какие инструменты и материалы понадобятся для преобразования ручной циркулярки в стационарную?

Для выполнения такой работы потребуется набор базовых инструментов: отвертки, гаечные ключи, дрель с набором сверл, уровень и рулетка. Из материалов пригодятся металлические уголки или профиль для создания крепления, деревянная или металлическая платформа для основания, крепежные элементы (болты, гайки, шайбы), а также антивибрационные прокладки для уменьшения вибраций при работе. Желательно подготовить защитные очки и перчатки для безопасности.

Как правильно закрепить ручную циркулярку на рабочем столе, чтобы обеспечить стабильность и безопасность?

Важно тщательно выровнять платформу, на которую будет закреплена циркулярка, используя уровень. Затем крепления устанавливают так, чтобы инструмент не имел люфта и не смещался при работе. Металлические уголки или специальные кронштейны фиксируют пилу с нескольких сторон. Особое внимание уделяют тому, чтобы переключатель питания оставался доступным и чтобы лезвие не выступало за пределы стола, снижая риск травм. Для повышения устойчивости рекомендуется использовать антивибрационные прокладки и надежно закрепить основание стола к полу или стене.

Какие меры безопасности стоит принять при эксплуатации переделанной стационарной циркулярки?

При работе с таким оборудованием нужно соблюдать правила личной безопасности: всегда использовать защитные очки, перчатки и, при необходимости, наушники для защиты от шума. Рабочее место должно быть чистым и хорошо освещенным. Перед запуском убедитесь в правильном креплении инструмента и отсутствии повреждений на лезвии. Также важно проверять работу выключателя и никогда не оставлять пилу включённой без присмотра. При резке материала фиксируйте заготовку, чтобы исключить её смещение.

Можно ли самостоятельно модифицировать любую модель ручной циркулярной пилы для стационарного использования?

Не все модели подходят для такой переделки. Прежде чем приступать к работе, стоит изучить конструкцию инструмента — некоторые пилы имеют особенности, которые затрудняют или делают невозможной безопасную установку на стационарное основание. Лучше выбирать модели с плоским основанием и удобным расположением элементов управления. Если есть сомнения, рекомендуется проконсультироваться с опытными мастерами или найти подробные инструкции для конкретной модели.
