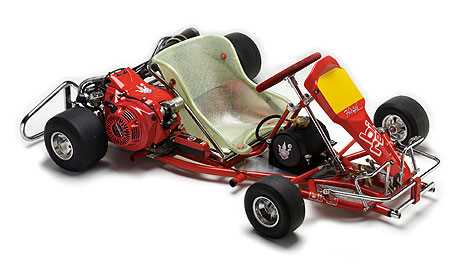

Построить картинг в домашних условиях – задача не только выполнимая, но и технически увлекательная. Основой конструкции служит стальная рама из профильной трубы сечением 25×25 мм или 30×30 мм. Оптимальная длина – 1,2–1,4 метра при ширине около 0,8 метра. Это обеспечит устойчивость при поворотах и достаточное пространство для установки двигателя и сиденья.
Для силовой установки подойдёт бензиновый двигатель от мотокосы или мопеда объёмом 50–125 куб. см. Важно, чтобы мотор имел центробежное сцепление или вариатор – это упростит передачу крутящего момента на заднюю ось. Цепная передача предпочтительнее ремённой: меньше проскальзывание, выше надёжность. Задний мост можно собрать на основе трубы и пары подшипников с креплением к раме через подушки.
Колёса – неотъемлемый элемент управляемости. Используйте покрышки от садовой техники или детских квадроциклов диаметром 10–12 дюймов. Для рулевого управления подойдёт маятниковая схема с самодельными тягами и втулками. Карданные шарниры здесь не обязательны: при правильном подборе углов рулевого механизма управление останется отзывчивым даже на низких скоростях.
Безопасность важна с первых этапов сборки. Установите механический тормоз на заднюю ось – лучше всего дисковый, с ручным или ножным приводом. Не забудьте о защитном кожухе цепи, ограничителе газа и прочно закреплённом сиденье с ремнями или упорами.
Собрать картинг дома – значит научиться проектировать, работать с металлом и механикой, при этом создавая не игрушку, а полноценное транспортное средство. Подходя к каждому этапу с точностью и расчётом, вы получите надёжную и функциональную машину, собранную своими руками.
Выбор и подготовка подходящего двигателя для картинга
Оптимальный вариант – бензиновый двигатель от садовой техники или мопеда с мощностью 5–8 л.с. Этого достаточно для самодельного картинга с массой до 100 кг. Лучше использовать 4-тактный мотор – он проще в обслуживании, тише и экономичнее. Хорошие результаты дают моторы от мотоблоков типа Lifan, Honda GX160, или аналоги мощностью 6,5 л.с.
- Перед покупкой проверь вал: предпочтительнее горизонтальный диаметр 19–20 мм.
- Обрати внимание на наличие шпоночного паза – он необходим для установки звездочки или шкива.
- Убедись, что двигатель комплектуется карбюратором и глушителем – без них работа невозможна.
После выбора двигателя необходимо провести подготовку:
- Очисти мотор от грязи, пыли и масла. Используй обезжириватель и сжатый воздух.
- Замени масло – часто заводская заливка непригодна для эксплуатации.
- Проверь искру: выкрути свечу, замкни её на массу и прокрути стартер – искра должна быть яркой и стабильной.
- Проверь компрессию вручную: при медленном вращении должна ощущаться упругая отдача.
- Установи центробежное сцепление или вариатор. Диаметр выходной звездочки подбирается под редукцию: например, 12 зубьев под цепь 428.
Для нормального охлаждения оставь не менее 5 см пространства вокруг двигателя. Обеспечь надежное крепление на раме: минимум три болта М8 с шайбами и гайками с нейлоновыми вставками.

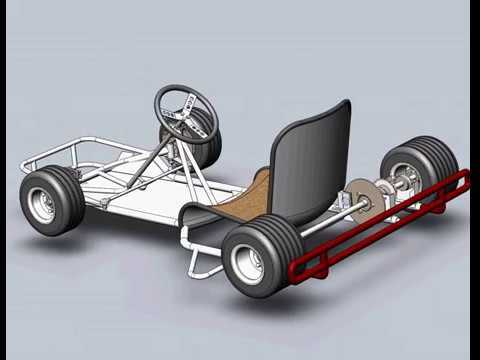

Создание чертежа рамы и расчет размеров
Базовая длина рамы картинга для взрослого водителя – 1400 мм. Ширина по задней оси – 750 мм, по передней – 700 мм. Высота рамы не превышает 150 мм для обеспечения низкого центра тяжести. Основание строится из стальной профильной трубы сечением 30×30 мм, толщина стенки – 2 мм.
Колёсная база – 1000 мм: это расстояние между центрами передней и задней оси. Оно определяет устойчивость и управляемость. Расстояние от переднего края рамы до центра рулевого вала – 300 мм. От заднего края до центра ведущей оси – 200 мм. Центр тяжести должен располагаться ближе к середине базы – смещение более 50 мм ухудшает поведение на поворотах.
Поперечные перемычки устанавливаются через каждые 300–350 мм для жёсткости конструкции. Места крепления сиденья, рулевого механизма и двигателя помечаются на чертеже заранее. Расстояние между боковыми трубами – 400 мм – обеспечивает достаточное пространство для установки стандартного пластикового сиденья и удобства водителя.
Наклон рулевого вала – 20–25° от вертикали. Угол наклона задней оси не допускается: она должна быть строго перпендикулярна продольной оси рамы. Передняя часть рамы включает в себя площадку для педального узла шириной 250 мм. Примерная масса пустой рамы – 18–22 кг. Все размеры должны быть проверены в масштабе 1:1 на миллиметровке перед началом сборки.
Изготовление рамы из металлических труб
Для рамы подходит стальная труба сечением 25×25 мм и толщиной стенки 2 мм. Такой профиль обеспечивает необходимую жёсткость без избыточного веса. Перед началом резки составляется чертёж с точными размерами – длина базы (расстояние между передней и задней осями) обычно составляет 900–1050 мм, ширина рамы – 600–700 мм.
Резка выполняется торцовочной пилой или болгаркой с отрезным диском. Все соединения выполняются под углом 45° – это упрощает сварку и повышает прочность. После раскроя проверяется симметрия каждой стороны. Края зачищаются от заусенцев напильником или шлифовальным кругом.
Сборка рамы начинается с нижнего прямоугольника. Детали прихватываются точечной сваркой и проверяются на прямоугольность диагоналями. После выверки швы провариваются сплошным швом. Передняя и задняя перемычки усиливаются косынками из листовой стали толщиной 3 мм, привариваемыми к углам.
Места крепления рулевой рейки, сиденья и двигателя усиливаются дополнительными перемычками. Перед приваркой всех точек рекомендуется временно установить основные элементы для оценки расположения и удобства обслуживания. В местах повышенных нагрузок применяется труба большего сечения – 30×30 мм.
После сварки все швы шлифуются, а рама обезжиривается и грунтуется. Для защиты от коррозии наносится два слоя эмали. Окраска выполняется кистью, валиком или краскопультом в хорошо проветриваемом помещении.
Установка рулевого управления и педалей
Рулевое управление и педали – ключевые элементы контроля картинга. Их установка требует точности и подгонки под параметры конкретной рамы и водителя.
- Для рулевого вала используй стальной прут диаметром 20–22 мм. Оптимальная длина – 500–600 мм, с учётом длины рамы.
- Установи два подшипниковых узла (опоры вала) на одинаковом расстоянии от центра, чтобы обеспечить плавное вращение. Подшипники – 6202 или аналогичные.
- Рулевую колонку зафиксируй под углом 35–45° к горизонту. Используй сварку или усиленные хомуты для крепления.
- Установи маятниковые рычаги на вал через втулки или шпонки. Длина рычага – 100–120 мм. Они соединяются с рулевыми тягами.
- Тяги должны быть из стальной трубы с резьбовыми наконечниками (шарнирами). Регулируй длину тяг для устранения люфтов и выравнивания колес.
- Угол развала колес настраивается через длину тяг. Для асфальта – около 1–2° «на улицу».
Педальный узел крепится на передней части рамы и включает две педали: газа и тормоза. Используй готовые педали с возвратными пружинами или изготовь из листовой стали толщиной не менее 4 мм.
- Размести педали так, чтобы пятка находилась на платформе, а пальцы свободно нажимали рычаг. Расстояние между педалями – 150–180 мм.
- Трос газа подсоединяется к карбюратору через рычаг с ограничителем хода. Обязательно проверь плавность хода троса и возврат в исходное положение.
- Тормозная педаль соединяется с гидроцилиндром или тросом. Усилие должно передаваться напрямую, без изгибов и задержек.
- Проверь свободный ход педалей – не более 5 мм. При полном нажатии педаль не должна касаться рамы.
После установки проверь синхронность поворота колес, свободный ход руля и педалей. Затяни все резьбовые соединения и проведи тестовое катание на низкой скорости.
Монтаж тормозной системы и проверка её работоспособности
Для установки тормозной системы потребуется механический или гидравлический комплект, подходящий под размеры задней оси. Наиболее надёжным решением для самодельного картинга считается гидравлический диск с суппортом и металлическим тормозным диском толщиной от 3 мм.
Начать следует с закрепления тормозного диска на оси. Используйте фланцевое крепление с болтами М6 и фиксатор резьбы. Убедитесь, что диск расположен строго по центру, без биений. Для фиксации суппорта на раме потребуется сварной или болтовой кронштейн. Расстояние между колодками и диском в незажатом состоянии должно составлять не более 2 мм.
Далее прокладывается тормозная магистраль от педали до суппорта. Избегайте острых изгибов и контакта с подвижными элементами. При установке гидравлической системы обязательно прокачайте тормоза: откройте штуцер на суппорте, медленно нажимайте педаль до выхода воздуха, следя за уровнем жидкости в бачке. Используйте тормозную жидкость DOT-4.
Для проверки работоспособности зафиксируйте картинг и вручную вращайте колёса, резко нажимая на педаль. Колёса должны останавливаться моментально и без задержки. При отпускании педали диск должен свободно вращаться. Проверьте герметичность всех соединений, отсутствие утечек и стабильный уровень тормозной жидкости после теста.
Дополнительно выполните нагрузочные испытания на скорости: разгонитесь на 10–15 м и экстренно тормозите. Картинг должен останавливаться без увода в сторону. При обнаружении скрипа, вибрации или перекоса немедленно устраните причину – чаще всего это несоосность диска или ослабленный кронштейн.
Подбор колес и установка подвески
Для картинга оптимальны колеса диаметром 10-12 дюймов с шириной протектора 4-6 дюймов. Лучший материал для покрышек – слик или полуслик из резины средней жесткости, обеспечивающей сцепление с асфальтом и минимальное сопротивление качению.
Передние колеса должны быть чуть уже задних для улучшения управляемости и уменьшения радиуса поворота. Диаметр обода выбирайте с учётом посадочного места ступицы – чаще всего подходят стандартные диски с креплением под 4 болта M10 или M12.
Подвеска для домашнего картинга обычно жесткая или с минимальным ходом амортизации – 20-30 мм. Рекомендуется установка телескопических амортизаторов с пружинами средней жесткости, например, от мопедов или лёгких мотоциклов. Они обеспечат плавность хода без излишней раскачки, сохраняя устойчивость на высокой скорости.
Если использовать маятниковую подвеску, крепление должно быть выполнено на прочных шарнирах с подшипниками скольжения или качения, чтобы избежать люфтов и быстрого износа. Для жесткой подвески достаточно закрепить оси на втулках с минимальным зазором, используя смазку для снижения трения.
При сборке подвески учитывайте выравнивание колес – схождение должно быть в пределах 1-2 мм, чтобы исключить ускоренный износ шин и ухудшение управляемости. Высота подвески должна позволять свободный ход колеса без касания рамы при полной загрузке и движении по неровностям.
Проведение испытаний и устранение технических неисправностей
После сборки картинга необходимо провести комплексное тестирование всех систем. Начинайте с проверки работы двигателя: при запуске не должно быть посторонних звуков, вибраций или перебоев в работе. Убедитесь в правильном натяжении ремня привода – он должен быть достаточно тугим, чтобы не проскальзывать, но не чрезмерно натянутым, чтобы избежать износа подшипников.
Проверка рулевого управления включает свободный ход руля не более 15–20 мм. При увеличенном люфте нужно отрегулировать или заменить рулевые тяги. Тормозная система тестируется на ровной площадке: при нажатии педали тормоз не должен проваливаться, а остановка – происходить без пробуксовки колес. При недостаточной эффективности прокачайте тормоза или замените тормозные колодки.
Подвеска проверяется визуально на наличие трещин и деформаций, а также на свободное перемещение амортизаторов. Для выявления проблем выполните пробный заезд по неровной поверхности: отсутствие стуков и посторонних шумов укажет на исправность узлов.
При обнаружении перегрева двигателя проверьте систему охлаждения: радиатор должен быть очищен, вентилятор исправен, а уровень охлаждающей жидкости – в норме. Низкое давление масла свидетельствует о возможных протечках или износе масляного насоса, что требует немедленного вмешательства.
Электрооборудование тестируется путем проверки всех соединений на предмет коррозии и надежности контактов. При сбоях в работе зажигания проверьте свечи и катушку, а также состояние проводки. Для измерения параметров используйте мультиметр и тахометр, чтобы оперативно выявить отклонения от нормы.
Вопрос-ответ:
Какие инструменты и материалы нужны для сборки картинга в домашних условиях?
Для изготовления картинга потребуются базовые инструменты: набор гаечных ключей, отвертки, дрель, сварочный аппарат, болгарка, а также материалы — стальной профиль для рамы, колеса с подшипниками, мотор (часто используют мотор от мопеда или бензокосы), рулевое управление и тормозная система. Важно иметь чертежи и представление о размерах, чтобы правильно подобрать детали.
Как выбрать двигатель для самодельного картинга и на что обратить внимание при его установке?
Выбор двигателя зависит от желаемой мощности и назначения картинга. Часто берут двигатели объемом от 50 до 150 куб. см — например, от бензокосы или мопеда. При установке важно надежно закрепить мотор на раме, чтобы избежать вибраций и смещений. Также нужно правильно подключить трансмиссию — обычно цепь или ремень, чтобы передавать крутящий момент на задние колеса. Не менее важно предусмотреть удобный доступ к двигателю для обслуживания и регулировок.
Какие особенности следует учитывать при проектировании рамы для картинга своими руками?
Рама должна быть прочной, но не слишком тяжелой. Лучше использовать профиль из стали с толщиной стенок от 2 мм и диаметром труб около 20-30 мм. Каркас делают так, чтобы обеспечить устойчивость и безопасность водителя, продумать места крепления двигателя, рулевого управления и сиденья. Кроме того, важно оставить запас прочности в местах соединений, чтобы конструкция не деформировалась при нагрузках и ударах.
Какие меры безопасности необходимо соблюдать при сборке и эксплуатации самодельного картинга?
При сборке важно тщательно проверить все соединения и крепежи, особенно рулевое управление и тормоза. Все движущиеся части должны быть защищены, чтобы избежать травм. При эксплуатации обязательно носить защитный шлем и перчатки. Перед каждым выездом проверяйте исправность тормозной системы и надежность крепления мотора и колес. Не стоит использовать картинг на общественных дорогах и в местах с интенсивным движением.
