Самодельная катушка – ключевой компонент металлоискателя, от которого напрямую зависит глубина и точность обнаружения целей. Чтобы собрать эффективную катушку, необходимы точные расчёты, качественные материалы и понимание принципа её работы. Основу конструкции составляет индукционная рамка, создающая переменное магнитное поле, способное возбуждать токи в металлических объектах под землёй.
Для изготовления потребуется эмалированный медный провод диаметром 0,4–0,6 мм, эпоксидная смола или термоклей, каркас из пластика или фанеры толщиной 5–10 мм, а также экранирующий материал – например, алюминиевая фольга или медная лента. Оптимальный диаметр катушки – от 20 до 30 см, в зависимости от предполагаемой глубины поиска. Количество витков подбирается экспериментально: для катушек типа Mono – от 25 до 35 витков, для Double-D – используются две обмотки, каждая по 20–30 витков с фазовым смещением.
Особое внимание следует уделить точности намотки – витки должны быть плотно уложены, без перекрёстных слоёв. После намотки обмотку фиксируют клеем и изолируют лаком или полиэтиленовой плёнкой. Далее необходимо провести индуктивные измерения с помощью мультиметра или LC-метра. Целевой диапазон индуктивности для большинства металлоискателей – 200–400 мкГн. Если параметр выходит за пределы – измените количество витков или диаметр рамки.
Завершающим этапом является экранирование: металлическая оплётка соединяется с «землёй» схемы, чтобы минимизировать помехи. Не экранируйте центральную часть катушки – это приведёт к потере чувствительности. Готовую катушку подключают к генератору или контроллеру металлоискателя, проводят тестовые замеры на глубину и чувствительность, после чего герметизируют корпус, обеспечивая защиту от влаги и механических повреждений.
Выбор типа катушки: моно или DD
Катушка типа моно состоит из одного круглого витка, который излучает и принимает сигнал по центру. Такая конструкция подходит для простых условий: однородный грунт, отсутствие сильных помех. Глубина обнаружения выше при тех же размерах, но зона охвата меньше. Моно-катушки проще в изготовлении: достаточно одного витка провода с точной индуктивностью и минимальной паразитной емкостью.
DD-катушка имеет две полуэллиптические обмотки: передающую и принимающую. Они расположены так, что зона обнаружения образует вытянутую «линзу». Преимущество DD – стабильная работа на минерализованных и сложных почвах, лучшее покрытие поверхности и меньше ложных срабатываний на мелкий металл. Недостаток – сложнее изготовление: требуется точная геометрия, согласование обмоток и качественное экранирование.
Если металлодетектор планируется использовать на песчаном или нейтральном грунте, проще собрать моно-катушку. Для участков с глиной, черноземом, высоким содержанием руды или влажными почвами предпочтительна DD-конструкция. При диаметре до 25 см ощутимых различий в чувствительности немного, но при больших размерах DD выигрывает по стабильности.
Оптимальный диаметр катушки для конкретных задач
Для поиска мелких объектов на глубине до 20 см рекомендуется использовать катушки диаметром 10–15 см. Такой размер обеспечивает высокую чувствительность к мелким целям, включая монеты, ювелирные изделия и мелкие фрагменты металла, особенно в условиях замусоренной почвы.
Катушки диаметром 20–25 см универсальны и подходят для большинства поисковых задач. Они позволяют находить как небольшие объекты, так и более крупные артефакты на глубине до 40 см. Этот размер оптимален для полевых условий с умеренным количеством металлических помех.
Катушки диаметром 30 см и более предназначены для поиска крупных металлических предметов – например, военных артефактов, труб, кладов – на глубине до 1 метра и более. Однако они теряют чувствительность к мелким объектам и менее эффективны в замусоренных зонах.
Выбор диаметра должен соответствовать предполагаемым условиям: плотность металломусора, размер искомых объектов, глубина поиска. Большая катушка охватывает большую площадь, но хуже справляется с точным определением местоположения цели, особенно при наличии нескольких объектов в зоне действия.
Подбор провода: сечение, длина и изоляция
Сечение провода напрямую влияет на чувствительность и стабильность работы катушки. Оптимальное значение – от 0,4 до 0,6 мм в диаметре (примерно 0,125–0,28 мм²). Провода с меньшим сечением увеличивают сопротивление, что снижает глубину обнаружения. Большое сечение усложняет намотку и увеличивает паразитные емкости.
Длина провода зависит от числа витков и диаметра катушки. Для катушки диаметром 25 см обычно требуется от 15 до 25 метров провода, при этом важно сохранять одинаковое натяжение и плотность намотки. Точное число витков определяется типом металлоискателя и частотой генератора – для популярных схем с частотой 7–14 кГц используется 25–30 витков.
Изоляция должна быть тонкой, но прочной. Эмалированная медь (ПЭТВ, ПЭЛШО) предпочтительна: она обеспечивает минимальный диаметр намотки, устойчива к температуре и механическим нагрузкам. Избегайте проводов с мягкой ПВХ-изоляцией – она быстро изнашивается и увеличивает толщину катушки.
Важно: перед намоткой убедитесь в отсутствии повреждений изоляции. Любой микропробой может привести к ложным срабатываниям и потере чувствительности.
Изготовление оправы катушки из подручных материалов
Чтобы зафиксировать витки провода, используйте термоклей или пластиковые зажимы. По периметру крышки на равном расстоянии сделайте прорези глубиной 3–4 мм. Через них протяните медный эмалированный провод (диаметром 0,5–0,7 мм), формируя витки. Обычно требуется 25–30 витков.

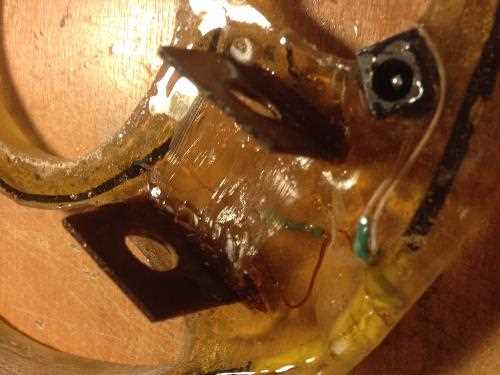

После намотки обмотку аккуратно закрепите эпоксидной смолой или горячим клеем. Дайте высохнуть в течение 12 часов. Для прочности можно дополнительно обернуть катушку тканевой изолентой.

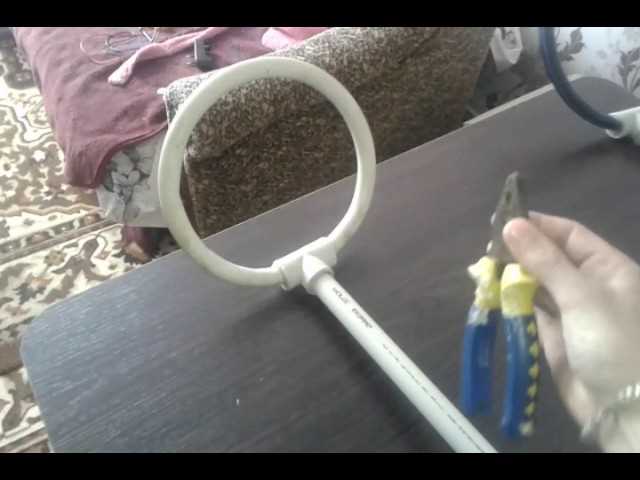

Для крепления оправы к штанге металлоискателя используйте пластиковую трубу ПВХ (диаметром 20 мм), распиленную и согнутую в форме держателя. Крепление осуществляется с помощью двух саморезов и металлической пластины. Такое решение обеспечивает надёжную фиксацию и лёгкий доступ к катушке.
Намотка провода: схема, плотность и количество витков

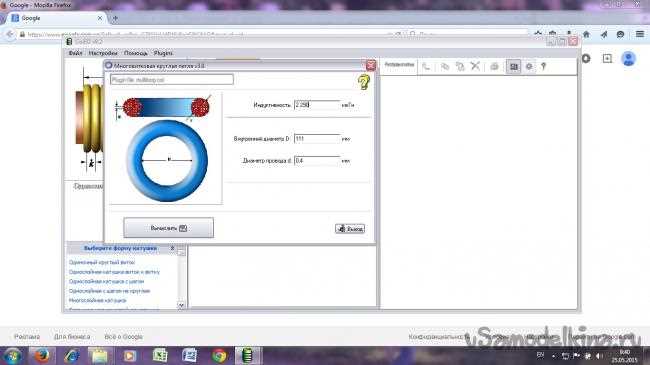

Правильная намотка катушки определяет чувствительность и стабильность металлоискателя. Основной параметр – индуктивность, которая зависит от диаметра катушки, типа провода, количества витков и схемы намотки.
- Для катушки диаметром 25–30 см используют медный эмалированный провод диаметром 0,4–0,6 мм.
- Количество витков зависит от схемы. Для стандартной схемы VLF: 90–100 витков. Для PI-схем – от 25 до 40 витков.
- Намотка должна быть равномерной, виток к витку, без перекрестий. Допустимо до 3 слоев, если невозможно уложить в один.
- Каждый слой изолируют лентой ПЭТФ или лаком, чтобы исключить межвитковое замыкание.
- Направление намотки – по часовой стрелке. При намотке двух катушек (Tx и Rx) обязательно одинаковое направление.
- Для катушек с компенсацией (DD или монолит) соблюдают строгую симметрию и центрирование витков.

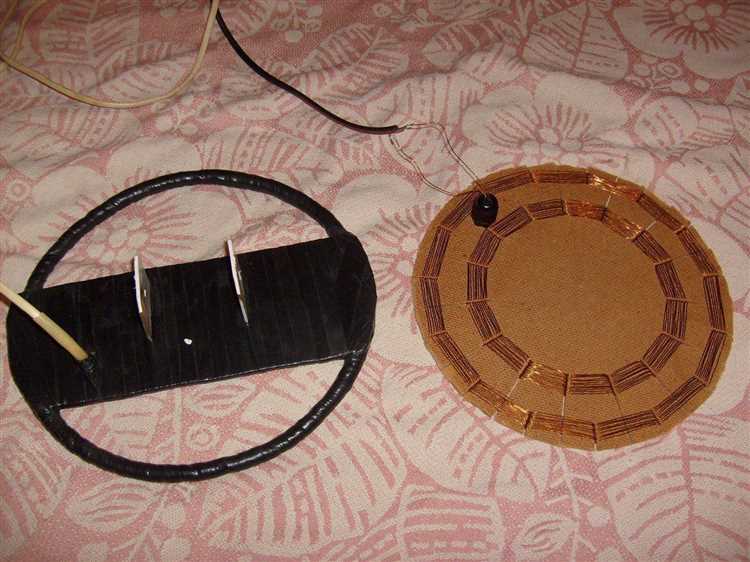

Схема намотки зависит от типа катушки:
- Моно-катушка – спиральная намотка от центра к краю. Часто используется в импульсных схемах.
- DD-катушка – две овальные катушки, перекрывающиеся на 30–50%. Намотка зеркальная. Обеспечивает стабильность и точность.
- Концентрическая – внутренняя катушка передающая, внешняя принимающая. Требует точного расчёта расстояния между витками и катушками.
Плотность намотки – максимальная, без зазоров. Воздушные промежутки снижают индуктивность и вызывают шум. После намотки катушку пропитывают эпоксидной смолой или лаком для фиксации витков и защиты от влаги.

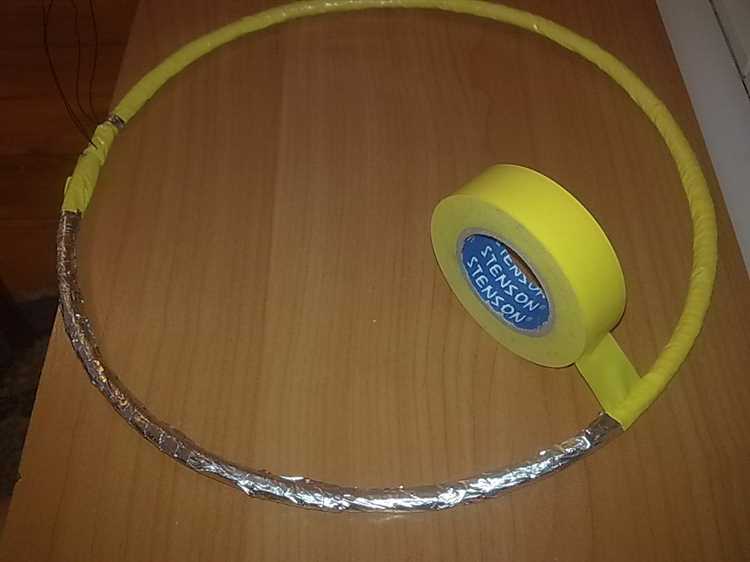

Экран катушки: материалы и способы экранирования
Экран катушки служит для подавления помех и улучшения направленности магнитного поля. Наиболее эффективны материалы с высокой электропроводностью, такие как медь и алюминий. Оптимальная толщина медной фольги – от 30 до 50 микрон, алюминиевой – 50–70 микрон. Толстый экран снижает чувствительность и увеличивает вес, слишком тонкий – теряет эффективность.
Для изготовления экрана чаще используют медную фольгу, наклеенную на внутреннюю сторону пластиковой катушки. Способ крепления – термоклей или двухсторонний скотч. Важно обеспечить полный контакт экрана с катушкой, избегая воздушных зазоров, которые уменьшают экранирующий эффект.
Пайка или обжатие медного экрана по краям катушки улучшает электропроводность и снижает помехи. Для дополнительной защиты и прочности экран покрывают изоляционной лентой или тонким слоем лакового герметика.
Алюминиевые экраны подходят для бюджетных решений, но требуют антикоррозионной обработки – например, покрытие прозрачным лаком. Для экранирования используют также медную сетку с ячейками около 1–2 мм, что снижает массу и сохраняет достаточную эффективность.
Избегайте экранов из ферромагнитных материалов – они изменяют параметры катушки и ухудшают её работу. При монтаже экрана важно, чтобы он не касался активной обмотки, иначе возможны короткие замыкания и искажения сигнала.
Соединение катушки с блоком металлоискателя

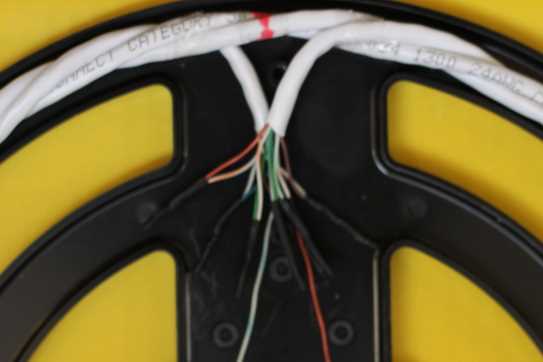

Для надежного соединения катушки с блоком металлоискателя требуется качественный экранированный кабель с четырьмя жилами: две для питания и две для сигнала. Оптимальный диаметр жил – 0,2–0,3 мм², с медной проволокой для минимального сопротивления.
Кабель должен иметь внешнюю оплетку из меди или алюминия для защиты от электромагнитных наводок. На концах жил выполняется тщательная пайка к контактам катушки, используя флюс без остатка и аккуратное спаивание, чтобы избежать холодных контактов.
Для подключения к блоку металлоискателя предусмотрены разъемы типа мини-джек 3,5 мм или специализированные коннекторы, обеспечивающие плотный контакт и герметичность соединения. Необходимо дополнительно изолировать соединения термоусадочной трубкой для защиты от влаги и механических повреждений.
Длина кабеля должна быть не более 1,5–2 метров, чтобы избежать потерь сигнала и искажений. При необходимости увеличения длины следует использовать усилители сигнала или экранированные удлинители.
Перед окончательной сборкой рекомендуется проверить целостность цепи мультиметром и убедиться в отсутствии коротких замыканий между жилами и экраном. Важно также правильно ориентировать полярность подключения, чтобы блок распознавал катушку корректно.
Проверка работоспособности и настройка катушки
После намотки катушки важно проверить ее электрические параметры и отладить работу с металлоискателем.
- Измерьте сопротивление обмотки мультиметром. Для меди с толщиной провода 0,3 мм и 100 витков сопротивление должно быть около 2–3 Ом. Значительно вышее значение указывает на обрыв или плохой контакт.
- Проверьте индуктивность с помощью L-метра или специализированного прибора. Для поисковой катушки диаметром 20–25 см индуктивность обычно составляет 20–30 мГн.
- Оцените качество изоляции. Приложите мультиметр в режиме измерения сопротивления между обмоткой и металлической основой катушки – должно быть бесконечно высокое сопротивление.
Подключите катушку к металлоискателю и выполните следующие действия для настройки:
- Включите прибор в режиме поиска и выставьте баланс грунта на минимальный уровень помех с помощью регуляторов.
- Проведите катушкой над стандартным металлом (например, монетой 1 рубль) на расстоянии 2–5 см. При отсутствии сигнала проверьте надежность подключения и настройку усиления.
- Регулируйте чувствительность так, чтобы аппарат уверенно реагировал на металл, но не реагировал на случайные помехи (каменистый грунт, мелкий мусор).
- При необходимости измените количество витков или расположение провода, если сигнал слишком слабый или возникает ложная реакция.
- Проверьте стабильность показаний при движении катушки по разным поверхностям и в различных условиях освещения.
Точная настройка зависит от типа металлоискателя и условий поиска, поэтому рекомендуется вести подробные записи по каждому этапу регулировки для повторного анализа.
Вопрос-ответ:
Какие материалы нужны для изготовления катушки металлоискателя своими руками?
Для создания катушки потребуется медный провод с тонкой изоляцией (обычно используется эмалированный провод), пластмассовая или деревянная основа для каркаса, изолента, а также инструменты для намотки и фиксации провода. Дополнительно может понадобиться пайка для подключения проводов и мультиметр для проверки сопротивления и работоспособности катушки.
Как правильно наматывать провод на катушку, чтобы получить хороший сигнал?
Провод нужно наматывать равномерно и плотно, избегая перекрытия витков. Обычно рекомендуется делать несколько слоёв, каждый из которых укладывается аккуратно. Важно следить, чтобы витки не перекрещивались, иначе может возникнуть помеха в работе металлоискателя. После намотки провод необходимо закрепить и проверить целостность изоляции.
Как проверить работоспособность самодельной катушки перед использованием с металлоискателем?
Для проверки нужно использовать мультиметр, чтобы измерить сопротивление провода — оно должно соответствовать расчетным параметрам катушки. Затем можно подключить катушку к металлоискателю и проверить реакцию на металлические предметы на разном расстоянии. Если сигнал стабильный и чувствительный, катушка собрана правильно. При слабом или нестабильном сигнале стоит проверить качество намотки и соединений.
Можно ли использовать готовую основу от старой катушки для создания новой своими руками?
Да, это вполне возможно и часто упрощает процесс. Основу можно очистить от старой проволоки и аккуратно намотать новый провод, учитывая необходимое количество витков и расположение. Важно внимательно осмотреть каркас на наличие повреждений и при необходимости укрепить его, чтобы обеспечить стабильность и надежность новой катушки.
