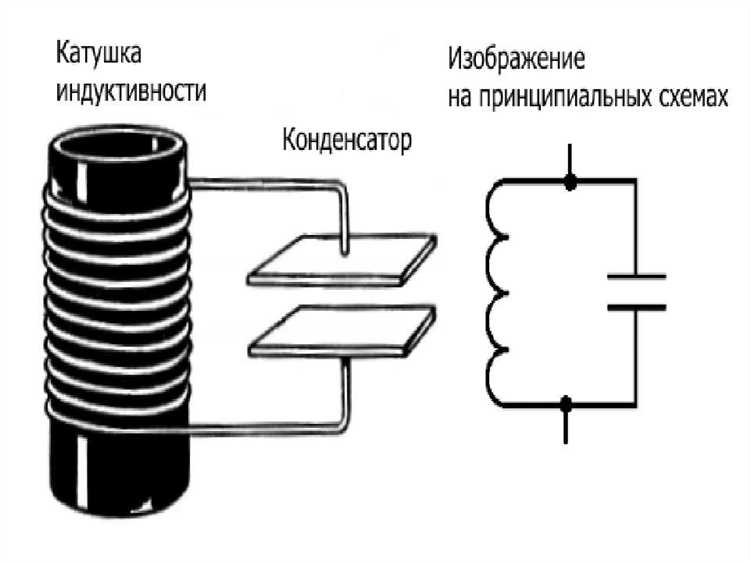

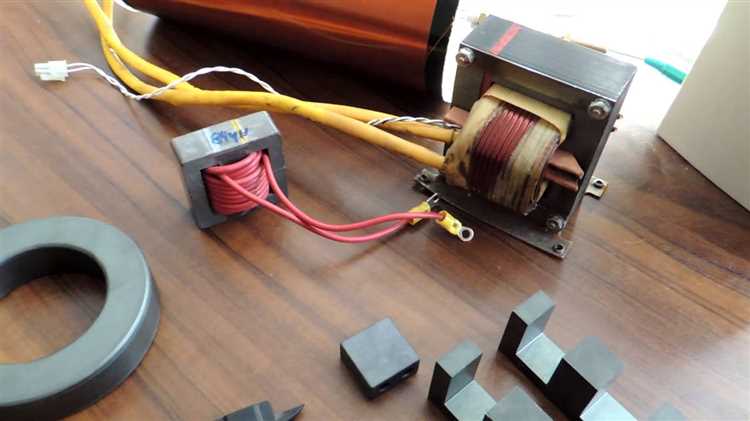

Катушка индуктивности – это элемент, широко используемый в радиотехнике, электронике и многих других областях для создания магнитных полей. Она представляет собой проводник, намотанный в виде спирали. Несмотря на свою простоту, катушка может быть изготовлена вручную с учетом определенных параметров, таких как количество витков, диаметр провода и форма сердечника. Соблюдение этих параметров важно для достижения нужных характеристик индуктивности и предотвращения ошибок в работе устройства.

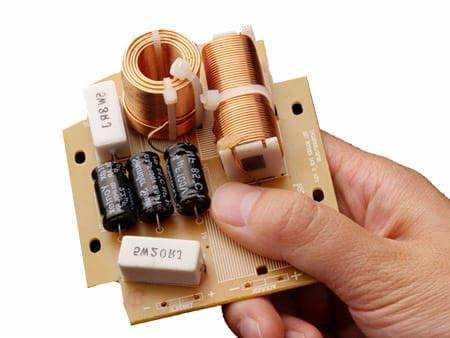

Основные этапы изготовления катушки включают выбор провода, намотку витков и размещение катушки на подходящем сердечнике. Важно помнить, что для разных целей (например, для фильтров, трансформаторов или антенн) катушка будет иметь разные характеристики. Например, катушка для высокочастотных сигналов должна быть выполнена с учетом минимального сопротивления и потерь на высоких частотах, а катушка для низкочастотных – с хорошими магнитными свойствами.
Выбор провода играет ключевую роль. Обычно используется провод с медным покрытием, так как медь обладает хорошей проводимостью. Диаметр провода должен быть таким, чтобы обеспечивать необходимую плотность витков и не создавать чрезмерного сопротивления. Для уменьшения потерь на высокой частоте часто используется эмалированная медь.
Намотка катушки должна быть аккуратной и равномерной, поскольку это напрямую влияет на стабильность работы. Для определения количества витков можно воспользоваться формулой для индуктивности, учитывая размеры катушки и ее назначение. Для катушки, работающей на высокой частоте, важно избегать перекрестных витков, так как это может привести к снижению качества сигнала.
Выбор материала для провода катушки
Медь – это наиболее популярный материал для проводов катушек. Она обладает высокой проводимостью и низким сопротивлением, что снижает потери энергии при прохождении тока. Медь легко обрабатывается и устойчиво к коррозии. Однако её недостаток – относительная мягкость, что делает её менее стойкой к механическим повреждениям. Медь часто используется в катушках для радиотехники и трансформаторах.
Для усиления механических свойств медный провод может быть покрыт оксидом меди или эмалью. Эти покрытия предотвращают окисление материала и позволяют использовать провод в более агрессивных условиях. Также эмалированная проволока используется для создания более плотных и компактных катушек, так как эмаль предотвращает короткие замыкания между витками.
Алюминий – более дешевый и легкий материал, чем медь. Однако его проводимость значительно ниже, что приводит к большему сопротивлению и, как следствие, большим потерям энергии. Алюминий используется в катушках, где экономия на материале является приоритетной, а потери энергии не критичны. Важным моментом является то, что алюминиевые провода требуют более толстого диаметра для достижения аналогичных электрических характеристик с медью.
Если катушка будет работать в условиях с повышенными температурами, например, в трансформаторах или силовых устройствах, стоит обратить внимание на материалы с повышенной термостойкостью. Это могут быть специальные провода с изоляцией, устойчивой к высокому температурному режиму, или металлические сплавы, такие как никель или позолота, используемые для катушек, работающих при экстремальных условиях.
Выбирая материал для катушки индуктивности, важно также учитывать диаметр провода. Он влияет на плотность витков, индуктивность и механическую прочность катушки. Тонкие провода легче наматываются, но могут перегреваться при большом токе. Для высокоэффективных катушек рекомендуется использовать провод с подходящим балансом между диаметром и материалом.
Как правильно выбрать диаметр провода для катушки
Выбор диаметра провода для катушки индуктивности зависит от нескольких факторов: тока, частоты, размера катушки и ее предназначения. Правильный выбор провода влияет на эффективность работы катушки, а также на безопасность и долговечность устройства.
Основные моменты, которые нужно учитывать:
- Ток, проходящий через катушку: Провода с большим диаметром могут пропускать больший ток без перегрева. Чем выше ток, тем больше должен быть диаметр провода. Например, для катушек, работающих на высоких токах, лучше использовать провод диаметром от 0,8 до 1,5 мм. Для катушек с низким током достаточно провода диаметром 0,2–0,5 мм.
- Частота сигнала: На высоких частотах важно учитывать эффект скин-эффекта, при котором ток скапливается в верхних слоях провода. Для работы на высоких частотах рекомендуется использовать провод с меньшим диаметром (например, 0,2–0,4 мм), чтобы минимизировать потери на более глубоком проникновении тока в провод.
- Размер катушки: Чем толще провод, тем сложнее будет намотать катушку с нужным количеством витков в ограниченном объеме. Для малых катушек и высокочастотных применений стоит использовать более тонкие провода (например, 0,1–0,3 мм).
- Тип изоляции: Провод с толстой изоляцией может быть полезен для предотвращения коротких замыканий, но при этом он будет более жестким и сложным для намотки. Для обычных катушек используется провод с изоляцией толщиной 0,1–0,2 мм.
- Материал провода: Чаще всего используются медные или алюминиевые провода. Медные провода обладают лучшими проводниковыми свойствами, но они дороже и имеют большую массу. Для большинства применений подходит медь диаметром от 0,3 до 1 мм. Алюминиевые провода дешевле, но требуют большего диаметра для обеспечения аналогичных проводниковых характеристик.
Чтобы выбрать подходящий диаметр провода, нужно учесть все эти параметры в контексте предполагаемых условий работы катушки. Рекомендуется рассчитывать токовую нагрузку и частоту сигнала, а также учитывать механические и электрические характеристики проводов для достижения оптимальной производительности устройства.
Расчет количества витков для катушки индуктивности
Количество витков катушки индуктивности зависит от нескольких факторов, включая желаемую индуктивность, диаметр провода, диаметр катушки и материал сердечника. Рассмотрим основные моменты при расчете.
Для катушки с воздушным сердечником индуктивность определяется по формуле:
L = (N² * μ₀ * A) / l

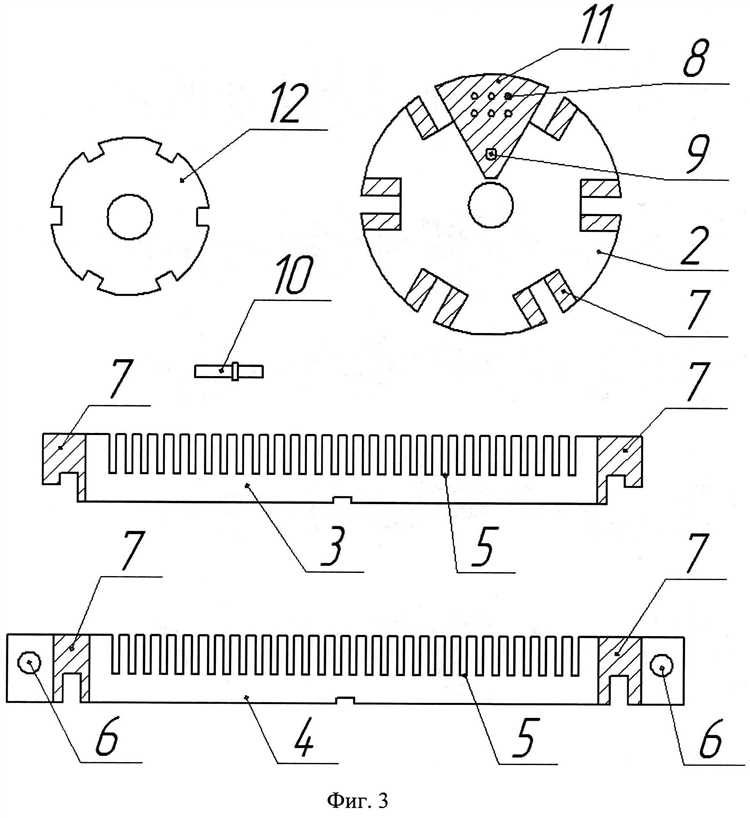

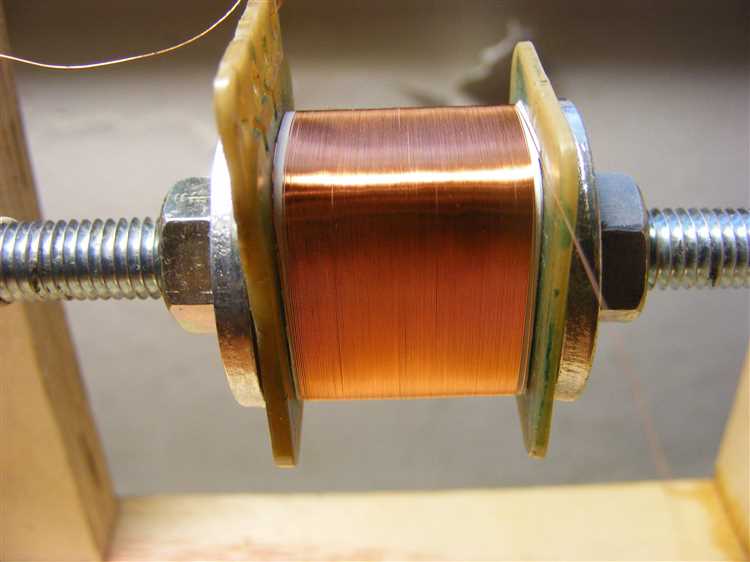

Для намотки катушки индуктивности вручную потребуется несколько обязательных инструментов и материалов: провод (обычно медный или алюминиевый), катушка (или что-то, что может служить её каркасом), клеевой пистолет (или изолента), и мультиметр для измерения сопротивления и проверки правильности намотки.

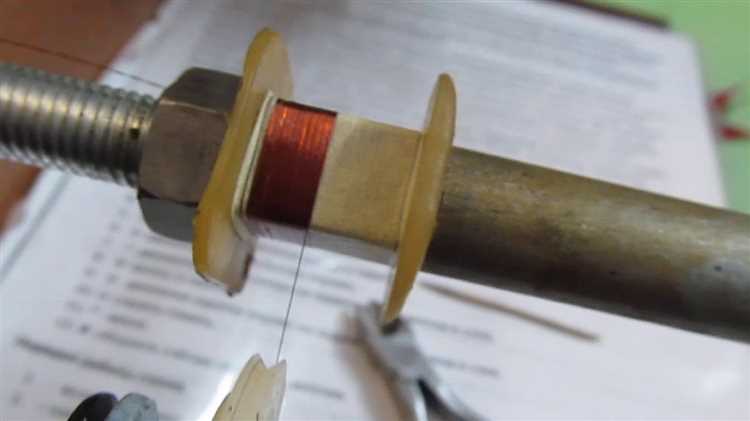

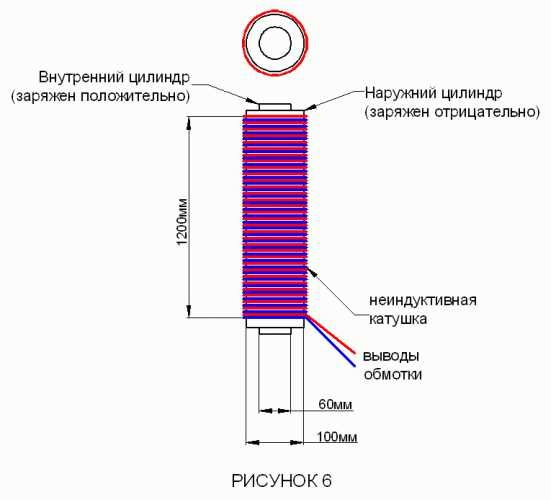

1. Подготовка каркаса. Начните с выбора подходящего каркаса для катушки. Это может быть пластиковая или деревянная трубка, болт, или любая другая цилиндрическая поверхность с нужным диаметром. Убедитесь, что её длина соответствует требуемым параметрам катушки.
2. Выбор провода. Для катушки лучше всего использовать провод с изоляцией, обычно медный диаметром 0.2-0.5 мм. Изоляция важна для предотвращения короткого замыкания витков. Важно, чтобы провод был достаточно гибким и легко наматывался, но не слишком толстым, иначе катушка не будет эффективно работать.
3. Намотка первого витка. Начните с фиксации конца провода на одном из концов каркаса, закрепив его с помощью изоленты или клеевого пистолета. Затем начните наматывать первый виток, равномерно распределяя его по всей поверхности. Убедитесь, что витки не перекрывают друг друга, и что каждый виток ложится ровно и аккуратно.

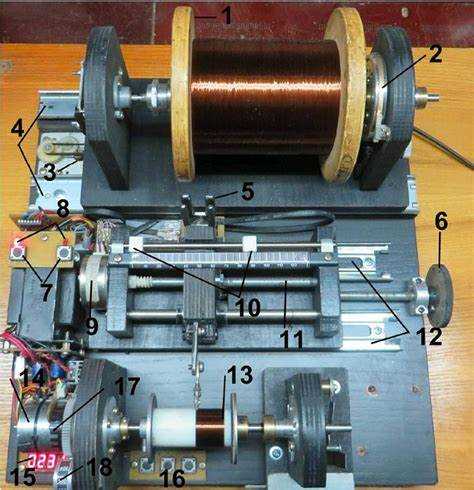

4. Продолжение намотки. Наматывайте катушку, при этом старайтесь делать витки как можно более равномерными. Можно использовать помощь устройства для равномерного наматывания или просто держать провод в натянутом состоянии. Каждое новое витковое кольцо должно ложиться плотно, без перекосов.
5. Фиксация катушки. После завершения намотки нужного числа витков зафиксируйте провод на последнем витке с помощью изоленты или клея. Это важно для предотвращения распутывания катушки.
6. Измерение сопротивления. С помощью мультиметра проверьте сопротивление катушки. Это поможет убедиться, что провод не повреждён и что катушка собрана правильно.
7. Завершение работы. В случае необходимости можно добавить дополнительные изолирующие слои для защиты катушки от внешних воздействий. После этого катушка готова к использованию или дальнейшему тестированию в схеме.
Как изолировать катушку от внешних воздействий
Изоляция катушки индуктивности от внешних факторов необходима для защиты ее элементов от повреждений и для поддержания стабильной работы устройства. Внешние воздействия, такие как механические повреждения, влажность, электромагнитные помехи или высокие температуры, могут снизить эффективность катушки или привести к ее поломке.
Рассмотрим несколько способов изоляции катушки:
- Использование изоляционных материалов: Обмотку катушки можно покрыть изоляционными пленками или лаком. Для этого применяют полиэтиленовую пленку, стеклоткань или эпоксидную смолу. Лак или смола наносятся в несколько слоев, что создает прочную изоляцию от внешних воздействий.
- Обмотка в корпус: Катушка должна быть размещена в защитный корпус из материала, устойчивого к механическим повреждениям, например, из пластика или металла. Это защитит обмотку от внешних ударов и деформаций.
- Влагозащита: Если катушка будет эксплуатироваться в условиях повышенной влажности, то необходимо использовать влагозащитные покрытия, такие как силиконовые герметики. Также можно применить герметичные контейнеры для катушек, которые предотвращают попадание влаги внутрь.
- Защита от электромагнитных помех: Для защиты катушки от внешних электромагнитных помех можно использовать экранирующие материалы. Например, обмотка может быть окружена фольгой из меди или алюминия, которая будет эффективно экранировать внешние воздействия.
- Термическая изоляция: В случае работы катушки в условиях высоких температур, рекомендуется использовать термостойкие материалы для изоляции. Это может быть термопластичный полиуретан или силиконовые покрытия, которые выдерживают высокие температуры и защищают катушку от перегрева.
- Использование термостойких лаков: После намотки обмотки катушки можно нанести термостойкий лак, который не только изолирует проводники от коротких замыканий, но и помогает катушке выдерживать высокие температуры.
Комплексное применение этих методов обеспечит надежную защиту катушки индуктивности от большинства внешних факторов, увеличив срок службы и повысив эффективность работы устройства.
Как протестировать катушку индуктивности на работоспособность
Для проверки работоспособности катушки индуктивности, в первую очередь, необходимо убедиться в отсутствии коротких замыканий или повреждений изоляции проводов. Это можно сделать с помощью мультиметра, выставленного в режим измерения сопротивления. Подключите щупы мультиметра к концам катушки и проверьте показания. Если сопротивление слишком низкое (близкое к нулю), это может свидетельствовать о коротком замыкании. Если сопротивление слишком высоко или бесконечно, катушка может быть повреждена, и она не будет работать в цепи.
Следующий этап – проверка индуктивности. Для этого можно использовать специализированный измеритель индуктивности. Подключив катушку к прибору, вы получите значение её индуктивности, которое должно соответствовать заявленным характеристикам. Несоответствие может указывать на повреждение катушки, например, из-за перегрева или неправильной намотки.
Ещё одним важным методом является проверка катушки в контексте её работы в реальной цепи. Подключите катушку в качестве элемента фильтра или в резонансную цепь. Если катушка не выполняет свои функции, например, не создаёт требуемое сопротивление переменному току или не фильтрует сигналы должным образом, это также может свидетельствовать о её неисправности.
Кроме того, можно провести измерение её реактивного сопротивления при различных частотах. Это поможет выявить, соответствует ли поведение катушки её номинальным характеристикам. Для этого используется анализатор цепей или генератор сигналов с осциллографом. Подключив катушку, вы сможете оценить её реакцию на изменение частоты и проверить, насколько она соответствует заявленной индуктивности.
Вопрос-ответ:
Какие материалы нужны для создания катушки индуктивности своими руками?
Для изготовления катушки индуктивности понадобятся провод, подходящий для намотки (чаще всего используется медный эмалированный провод), каркас для намотки (например, пластиковая трубка или другой изолирующий материал), а также инструменты для нарезки провода и монтажа катушки. Дополнительно может понадобиться изоляционная лента или клей для фиксации проводов и защиты от повреждений.
Как правильно выбрать провод для катушки индуктивности?
Для катушки индуктивности обычно используется медный провод с эмалированным покрытием. Это покрытие предотвращает короткое замыкание между витками. Диаметр провода зависит от требуемой индуктивности и того, как будет работать катушка. Чем толще провод, тем меньше сопротивление катушки, но и индуктивность будет ниже. Важно учитывать, что слишком тонкий провод может привести к перегреву или даже разрушению катушки при большом токе.
Как намотать катушку индуктивности, чтобы она получилась качественной?
Намотка катушки требует внимательности и аккуратности. Для начала нужно выбрать подходящий каркас, который не будет проводником тока, и на который удобно наматывать провод. Во время намотки важно соблюдать равномерность витков, не перекручивать провод и не допускать коротких замыканий. Каждый виток должен располагаться плотно рядом с предыдущим, без зазоров, но и без излишнего натяжения. Чтобы катушка получилась качественной, следует внимательно следить за тем, чтобы провод не перегибался и не ломался.
Какая роль катушки индуктивности в электрических цепях?

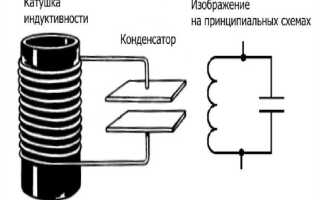

Катушка индуктивности является важным элементом в электрических цепях, поскольку она может накапливать энергию в магнитном поле. Ее основная функция — сопротивляться изменениям тока, а также фильтровать высокочастотные сигналы. Это свойство позволяет использовать катушки индуктивности в различных устройствах, таких как трансформаторы, фильтры, радиоприемники и генераторы. С помощью катушки индуктивности можно эффективно контролировать параметры тока и напряжения в цепи.
Что влияет на индуктивность катушки и как её можно регулировать?
Индуктивность катушки зависит от нескольких факторов. Главным образом, она определяется количеством витков провода, диаметром катушки, материалом сердечника и его проницаемостью. Увеличение числа витков или использование сердечника с высокой магнитной проницаемостью повышает индуктивность. Чтобы отрегулировать индуктивность, можно изменить количество витков или подобрать другой материал для сердечника. Также важно учитывать размер катушки: увеличение её размеров в некоторых случаях может привести к росту индуктивности.
