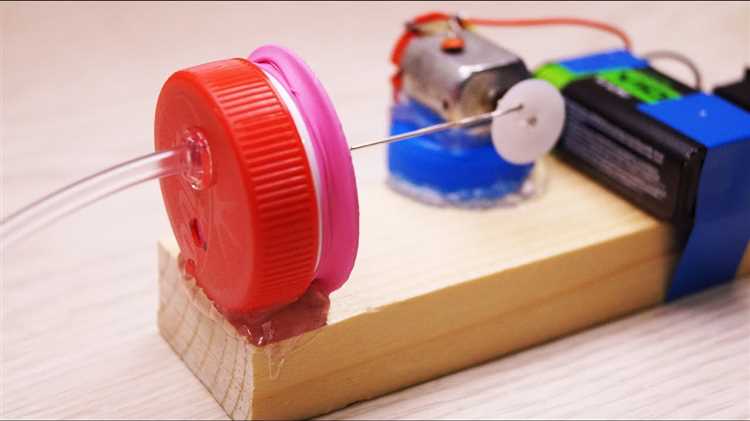

Собственный компрессор – это не только экономия на покупке заводского аналога, но и возможность получить устройство, точно соответствующее потребностям. На практике самодельные компрессоры чаще всего собирают на базе автомобильного кондиционера, компрессора от холодильника или поршневого блока от автокомпрессора. Каждый вариант имеет свои нюансы в сборке, производительности и назначении.

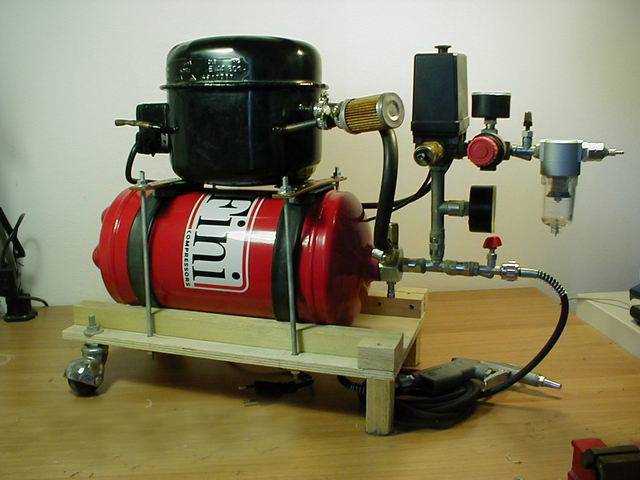

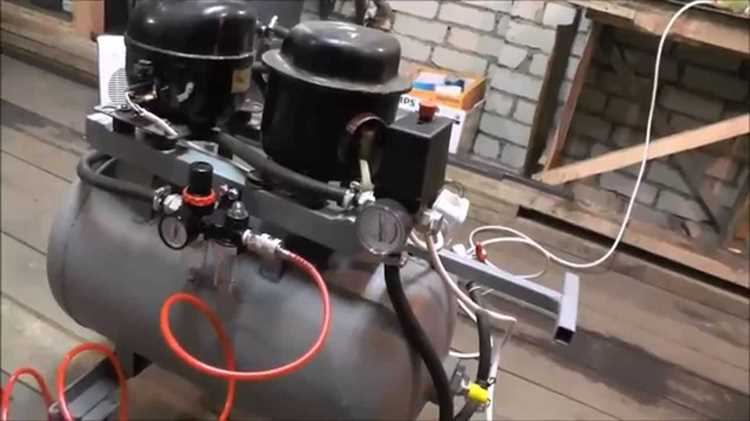

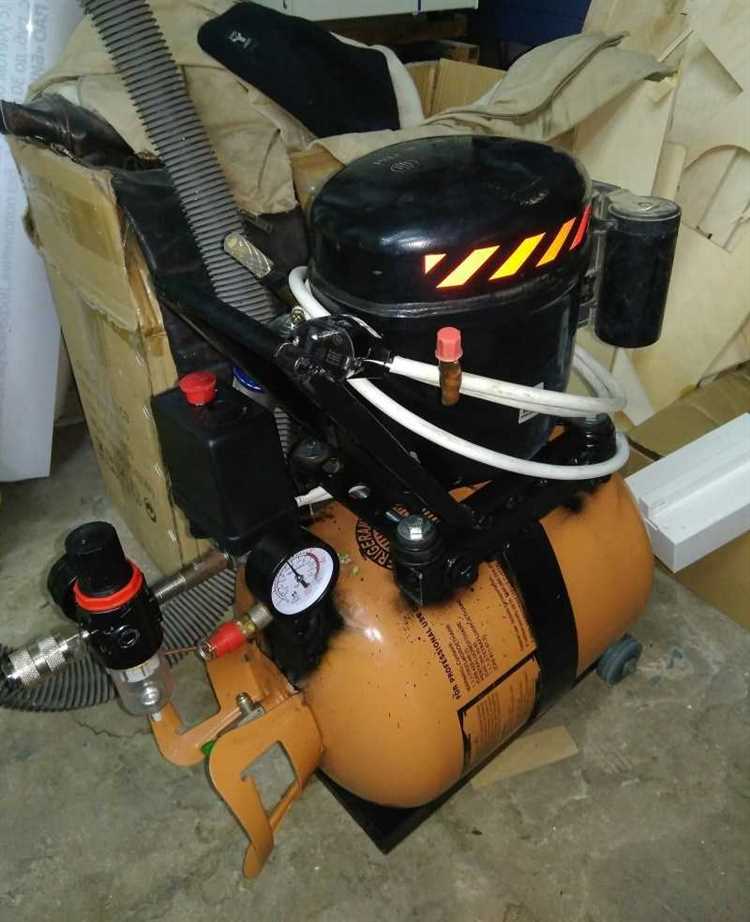

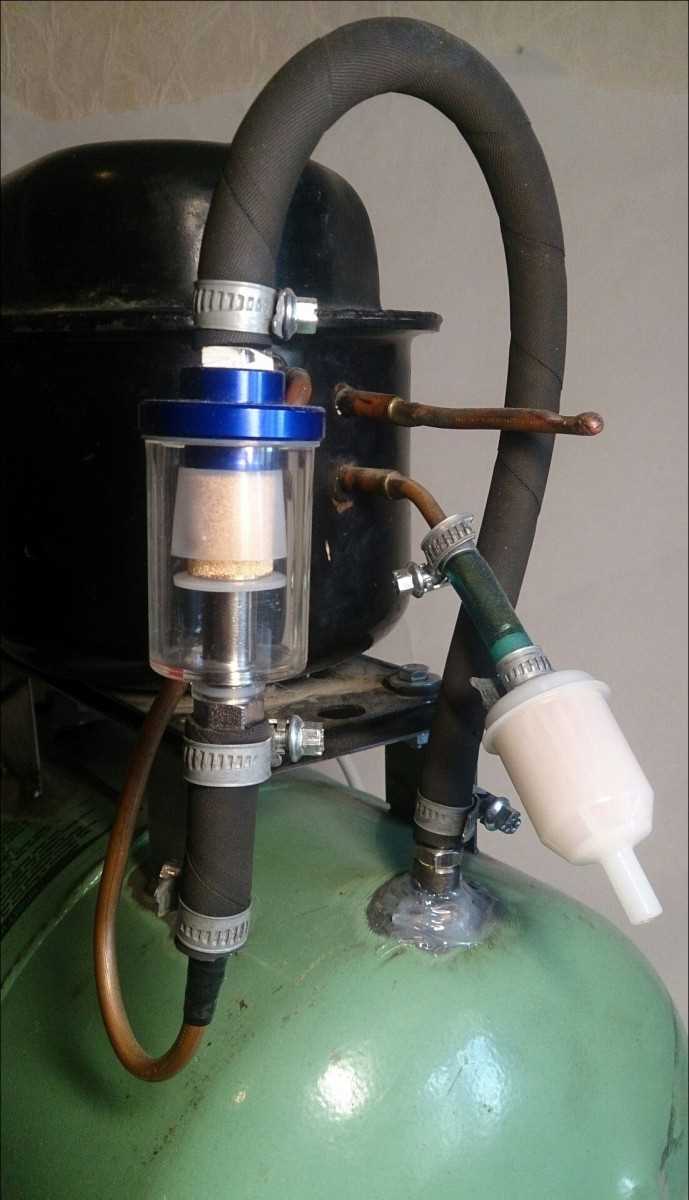

Если основная цель – покраска, продувка инструментов или накачка шин, оптимален поршневой компрессор на основе двигателя от холодильника. Он работает тихо, потребляет мало электроэнергии (около 150–250 Вт), а давление на выходе может достигать 6–8 бар при должной герметизации системы и установке ресивера объемом не менее 10 литров.
Для более мощных задач, например, пневмоинструмента, подойдут компрессоры на базе автомобильного кондиционера, соединенного с электродвигателем от стиральной машины. Здесь важна точная настройка редуктора, предохранительных клапанов и охлаждающей системы – без них компрессор быстро перегреется или потеряет ресурс.

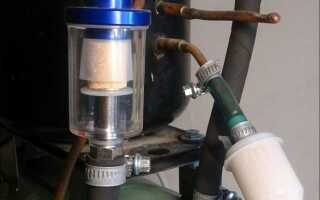

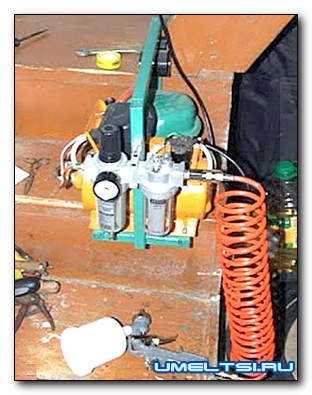

Обязательные элементы конструкции: ресивер с предохранительным клапаном, влагоотделитель, манометр, обратный клапан, фильтр и регулятор давления. Без них система либо небезопасна, либо неэффективна. Для сборки большинства компонентов достаточно стандартного набора слесарного инструмента и базовых навыков пайки или сварки.
Важно: при работе с сжатым воздухом критична герметичность всех соединений и соответствие деталей рабочему давлению. Использование трубок ПВХ, шлангов с бытовой арматурой и нестандартных фитингов может привести к утечкам или разрушению системы под давлением.
Выбор двигателя: какие параметры подходят для домашнего компрессора
Мощность двигателя должна соответствовать рабочему объёму компрессорной головки. Для бытовых нужд оптимальны электродвигатели с мощностью от 1,1 до 2,2 кВт. При меньшей мощности компрессор не создаст нужного давления, при избыточной – возрастёт потребление энергии и нагрузка на элементы конструкции.
Обороты в минуту (RPM) – ключевой параметр. Большинство компрессоров рассчитаны на 1300–1500 об/мин. Высокие обороты ускоряют износ поршневой группы, а низкие снижают производительность. Уточнять допустимый диапазон следует по характеристикам компрессорной части.
Тип двигателя: предпочтительнее асинхронные однофазные с короткозамкнутым ротором. Они надёжны, не требуют сложного обслуживания и подходят для подключения к бытовой сети 220 В. При наличии трёхфазной сети возможен выбор более стабильного трёхфазного варианта.
Пусковой ток – критичный параметр. Устройства с прямым пуском создают сильную нагрузку на электросеть. Рекомендуется использование двигателя с пусковым реле или конденсатором, особенно если в доме слабая проводка или автомат на вводе рассчитан на 16 А.
Класс защиты корпуса – не ниже IP44. Это обеспечит достаточную пыле- и влагозащиту при размещении компрессора в гараже или мастерской.
Частота вращения должна согласовываться с передаточным числом ременной передачи. Использование редуктора позволяет подобрать оптимальный режим работы, исключив перегрузку и перегрев электродвигателя.
Из каких деталей собрать ресивер и где их найти

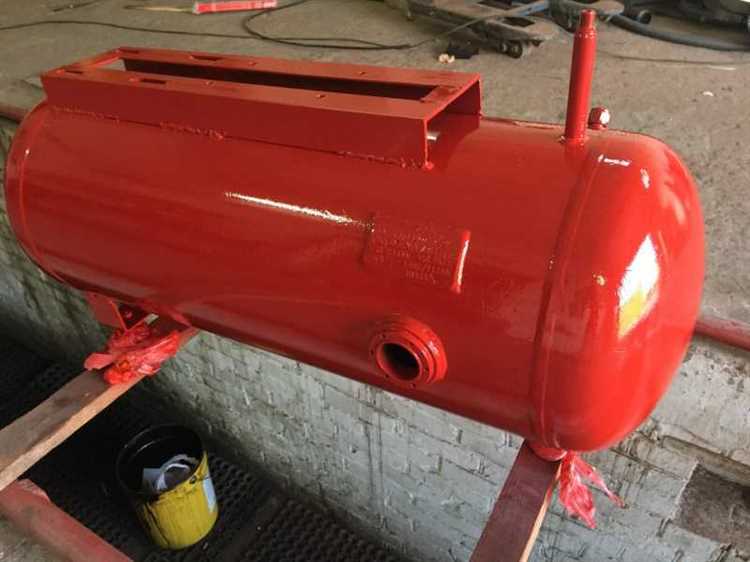

Основой самодельного ресивера чаще всего становится баллон от огнетушителя ОУ-5 или гидроаккумулятор от системы водоснабжения объемом 24–50 литров. Оба варианта выдерживают давление до 10 атмосфер и имеют подходящие штуцеры. Огнетушители можно найти на пунктах приема металлолома или купить б/у на онлайн-площадках. Гидроаккумуляторы доступны в магазинах сантехники или на строительных рынках.
Для подключения к компрессору необходим обратный клапан (желательно латунный), который предотвращает возврат воздуха. Подходит клапан от бытового компрессора или системы водоснабжения. Ищите в магазинах сантехники или в продаже автокомпрессоров.
Манометр с диапазоном до 10 бар устанавливается для контроля давления. Лучше использовать автомобильный или промышленный с резьбой 1/4″. Их легко найти в магазинах автозапчастей.
Предохранительный клапан обязателен. Оптимальный вариант – клапан сброса давления на 8–10 бар. Ищите такие на разборках старого оборудования или в интернет-магазинах компрессорной техники.
Для подключения шлангов используйте латунные быстросъемные соединения типа «евро» или «ORION». Они продаются в строительных гипермаркетах и магазинах пневмооборудования.
Герметизация всех соединений выполняется с помощью фум-ленты или анаэробного герметика. Выбирайте термостойкие составы, пригодные для пневмосистем.
Схема соединения шлангов, клапанов и манометра
Для подключения шлангов и арматуры к самодельному компрессору требуется соблюдать последовательность и учитывать рабочее давление компонентов. От выхода компрессорной головки устанавливается металлический штуцер с наружной резьбой 1/2″, к которому присоединяется армированный термостойкий шланг высокого давления.
Следующий элемент – обратный клапан, предотвращающий возврат воздуха в головку при остановке двигателя. Он монтируется сразу после шланга, его направление обозначено стрелкой на корпусе. После клапана размещается тройник: один выход идет на ресивер, второй – к предохранительному клапану и манометру, третий – к регулятору давления с выходом на рабочий шланг.
Манометр монтируется до регулятора, чтобы отображать давление внутри ресивера. Он вкручивается в один из боковых выходов тройника через фум-ленту или анаэробный герметик. Предохранительный клапан (обычно на 8–10 бар) устанавливается рядом с манометром. Рабочий шланг подсоединяется к выходу регулятора давления, оснащённого быстроразъёмным соединением типа «папа».
Для герметизации всех резьбовых соединений используется фум-лента или паста Loctite 577. Шланги фиксируются хомутами с усилием не менее 5 Нм. Важно избегать изгибов и натяжений – все элементы должны находиться в статическом положении при рабочем давлении.
Как настроить автоматическое включение и отключение компрессора
Для автоматизации работы компрессора потребуется реле давления, рассчитанное на рабочее давление вашей системы. Оптимальный диапазон для большинства домашних компрессоров – 4–8 бар. Убедитесь, что реле совместимо по напряжению и силе тока с вашим электродвигателем.
Подключите реле давления к ресиверу через штуцер, используя герметик на резьбе. Электрическое подключение выполняется согласно схеме, указанной на корпусе реле: фазный провод через контакты реле подаётся к двигателю. Обязательно наличие защитного автомата или теплового реле.
Настройка осуществляется двумя винтами внутри корпуса:
- Большой винт регулирует давление включения. Поворачивая по часовой стрелке – повышаете значение, против – снижаете.
- Малый винт регулирует дельту между включением и отключением. Например, при давлении отключения 8 бар и дельте 3 бар, компрессор включится при падении давления до 5 бар.
После настройки подключите компрессор и проверьте работу. При превышении верхнего порога реле отключит питание двигателя. При падении давления ниже установленного нижнего предела – подача тока восстановится.
Для повышения надёжности установите предохранительный клапан, срабатывающий при давлении выше рабочего (обычно на 1–2 бар выше предела отключения). Это исключит перегрузку ресивера в случае отказа реле.
Способы охлаждения самодельного компрессора
При сборке компрессора важно предусмотреть эффективное охлаждение, чтобы избежать перегрева поршневой группы, электродвигателя и элементов магистрали. Ниже приведены проверенные способы организации охлаждения в домашних условиях.
- Принудительное воздушное охлаждение
- Установите вентилятор на вал двигателя или рядом с блоком цилиндров. Оптимальный диаметр – от 120 мм, скорость вращения – не менее 1500 об/мин.
- Оберните поршневой блок алюминиевыми радиаторными пластинами, увеличив площадь теплоотдачи.
- Разместите компрессор в вентилируемом помещении с приточно-вытяжной системой, исключая замкнутые шкафы и короба.
- Промежуточное охлаждение магистрали
- Включите в линию от компрессора к ресиверу металлическую трубу длиной не менее 2 метров, уложенную зигзагом или спиралью для увеличения теплообмена.
- Покрасьте трубу матовой черной краской или оберните металлической сеткой для ускорения отдачи тепла.
- При необходимости установите ребра охлаждения из алюминия на магистраль.
- Масляное охлаждение
- Для моделей с масляным картером используйте дополнительный масляный радиатор от мотоцикла или автомобиля.
- Организуйте циркуляцию масла с помощью шестерёнчатого насоса на 12 В, подключенного через термодатчик.
- Водяное охлаждение
- На головку блока установите кожух с проточной водой, используя медные или алюминиевые трубки. Давление воды – до 1,5 бар.
- В качестве источника воды подойдёт маломощный циркуляционный насос от отопительных систем.
Комбинирование воздушного и промежуточного охлаждения обеспечивает стабильную работу компрессора при длительных циклах нагнетания.
Подключение к электросети: требования и безопасность
Для питания самодельного компрессора мощностью до 2,2 кВт достаточно однофазной сети 220 В с заземлением. Используйте медный кабель сечением не менее 2,5 мм² при длине до 10 метров. При большей длине – 4 мм² во избежание падения напряжения и перегрева проводки.
Обязателен автоматический выключатель в щитке, рассчитанный на ток не менее 16 А (для компрессоров до 2 кВт). Для моделей мощностью свыше 2,2 кВт необходим трёхфазный ввод 380 В и отдельная линия с автоматом на 20–25 А.
Место подключения должно быть оборудовано УЗО с током утечки не более 30 мА. Это минимизирует риск поражения током при утечке на корпус или влажной среде.
Розетки – только с керамической или термостойкой основой. Исключено использование переносок, удлинителей и тройников – они не рассчитаны на продолжительную высокую нагрузку.
Запрещено подключение напрямую к распределительной коробке без автоматов и заземления. Обязательно наличие контурного заземления и проверка сопротивления заземляющего устройства (норма – не выше 4 Ом).
При монтаже в неотапливаемом помещении вся проводка должна иметь термостойкую изоляцию. Никаких скруток, только пайка или винтовые клеммники, помещённые в герметичные распаечные коробки.
Перед первым включением проверьте целостность кабеля, надёжность соединений и отсутствие утечки на корпус. Используйте мультиметр и индикаторную отвёртку для контроля фазы и наличия заземления.
Как проверить герметичность и устранить утечки воздуха
Перед запуском компрессора необходимо убедиться в герметичности всех соединений. Для этого используется мыльный раствор: в ёмкость добавляется вода и небольшое количество жидкого мыла. С помощью кисточки или пульверизатора раствор наносится на резьбовые соединения, швы и стыки трубок.
Компрессор включается и накачивает давление до рабочего уровня (обычно 6–8 атмосфер). На местах утечек мыльная пена начинает пузыриться. Особое внимание следует уделить переходникам, фитингам, клапанам, сварным швам и штуцерам. Неисправные соединения сразу помечаются маркером для последующего устранения.
Если течь обнаружена на резьбовом соединении, его разбирают, очищают резьбу от старого уплотнителя, наносят фум-ленту (6–8 витков по резьбе) или герметик на основе анаэробного клея, и затем соединяют снова, затягивая ключом до упора без избыточного усилия.
При течи в шлангах их заменяют или обрезают участок с повреждением и устанавливают новый штуцер с хомутом. Утечки на сварных швах устраняются проваркой. Давление перед сваркой обязательно сбрасывается до нуля, ресивер продувается.
После ремонта компрессор снова запускается, проводится контрольное давление и повторная проверка мыльным раствором. Проверку необходимо проводить после каждого вмешательства в систему. Полная герметичность обязательна: даже малая утечка приводит к постоянной работе компрессора, перегреву и быстрому износу двигателя.
Вопрос-ответ:
Можно ли собрать компрессор из старого холодильника?
Да, это один из самых популярных и доступных вариантов. Компрессоры от старых холодильников тихие, экономичные и рассчитаны на длительную работу. Главное — правильно подключить его к ресиверу, обеспечить вентиляцию и установить обратный клапан. Также стоит обратить внимание на тип масла, которым он заправлен, и убедиться, что система герметична. Такой компрессор вполне подходит для подкачки шин, продувки и несложных пневмоинструментов.
Какой объем ресивера оптимален для домашнего самодельного компрессора?
Для бытовых задач — например, подкачки шин, продувки деталей или работы с аэрографом — вполне подойдет ресивер объемом 20–50 литров. Если вы планируете использовать пневмоинструмент, потребляющий больше воздуха, например, гайковерт или пескоструй, лучше использовать баллон объемом от 50 до 100 литров. Брать слишком маленький ресивер не стоит: компрессор будет часто включаться, что ускорит его износ.
Насколько безопасно использовать самодельный компрессор?
Безопасность зависит от качества сборки и соблюдения всех рекомендаций. Прежде всего, нужно установить предохранительный клапан, манометр и обратный клапан. Все соединения должны быть герметичны, а сам ресивер — проверен на наличие коррозии и трещин. Никогда не превышайте рабочее давление, на которое рассчитан баллон. Также желательно установить реле давления, которое будет автоматически отключать компрессор при достижении нужного уровня.
Какие инструменты понадобятся для сборки компрессора?
Понадобятся гаечные ключи, отвертки, паяльник или сварочный аппарат (в зависимости от конструкции), шланги, фитинги, тройники, обратный и предохранительный клапаны, манометр, а также герметик для резьбовых соединений. Если вы используете компрессор от холодильника, потребуется также пускозащитное реле и фильтр для воздуха. Часто применяют и автомобильные ресиверы или газовые баллоны — в этом случае понадобится переходник или фланец под ваш тип компрессора.
Можно ли использовать самодельный компрессор для покраски автомобиля?
Теоретически можно, но есть несколько нюансов. Компрессор должен обеспечивать стабильное давление и достаточный объем воздуха — не менее 200–300 л/мин, а ресивер — быть не меньше 50 литров. Также необходимо установить влагоотделитель, чтобы исключить попадание конденсата в краску. Для качественной покраски лучше использовать промышленный компрессор, но если самодельный агрегат собран грамотно, с запасом по мощности и объему, он вполне справится с задачей, особенно при покраске небольших деталей или выполнении локальных работ.
