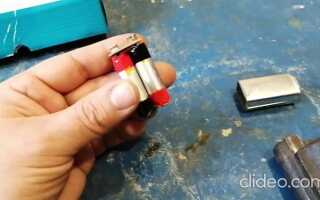

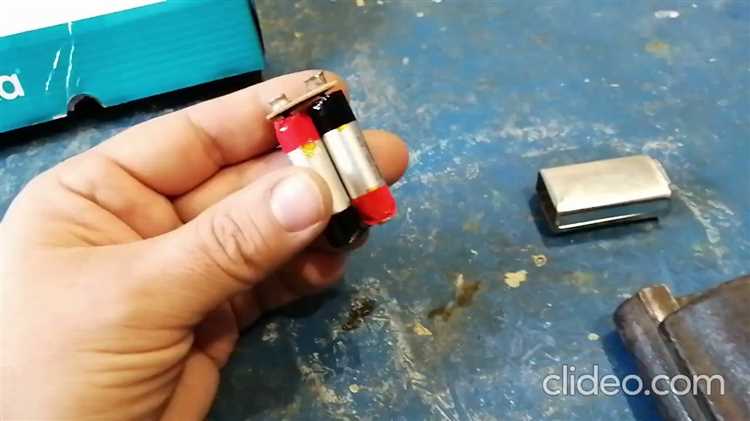

Аккумуляторные батареи типа «Крона» (форм-фактор 6F22) широко применяются в мультиметрах, пультах, охранных датчиках. Их номинальное напряжение составляет 8,4 В или 9 В, в зависимости от конструкции, при этом ёмкость редко превышает 300 мА·ч. Заводские зарядные устройства стоят неоправданно дорого или не подходят под конкретные параметры, поэтому самостоятельная сборка – практичное решение.
Основой зарядного устройства может быть понижающий стабилизатор напряжения на микросхеме LM317 с возможностью регулировки выходного тока и напряжения. Устанавливаем выходное напряжение в диапазоне 8,4–9 В, а ток заряда ограничиваем максимум 30–40 мА, чтобы не сократить срок службы аккумулятора. Это достигается подбором резистора в цепи обратной связи – например, резистор 240 Ом на входе и переменный 5 кОм на выходе.
Для защиты от перегрева и перезаряда желательно включить термистор и диод 1N4007 в цепь питания. Также рекомендуется использовать корпус с вентиляцией, особенно при зарядке нескольких батарей. Подключение производится через стандартный разъём «Крона», который можно выпаять из старого устройства или приобрести отдельно.
Время полной зарядки зависит от ёмкости конкретной модели: при токе 30 мА батарея ёмкостью 250 мА·ч зарядится за 8–9 часов. Важно контролировать напряжение в конце заряда – превышение 9,2 В может привести к выходу из строя. Лучше отключать устройство вручную или внедрить схему автоматического отключения, например, на базе компаратора LM393.

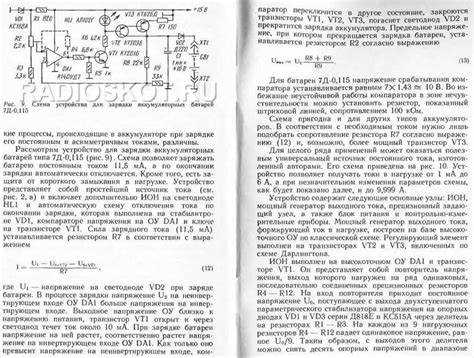

Выбор схемы зарядного устройства для аккумулятора типа «Крона»
Для зарядки аккумулятора форм-фактора «Крона» (9 В) необходимо учитывать тип аккумулятора: NiMH, NiCd или Li-ion. Неправильно подобранная схема приводит к перезаряду, деградации элементов и снижению ресурса.
NiMH и NiCd аккумуляторы требуют ограничения тока зарядки. Оптимальный ток – 10% от ёмкости аккумулятора. Для типичной «Кроны» на 200 мА·ч ток не должен превышать 20 мА. Простая схема на базе стабилизатора тока с использованием LM317 в режиме токоограничения – надёжный вариант. Последовательно с аккумулятором включается резистор, рассчитываемый по формуле: R = 1.25 / I, где I – требуемый зарядный ток.
Li-ion «Кроны» (например, 7.4 В или 8.4 В) требуют строго контролируемого режима CC/CV – сначала постоянного тока, затем – постоянного напряжения. Предпочтительно использовать специализированные микросхемы, например, TP4056 в паре с повышающим DC-DC-преобразователем для достижения 8.4 В. Напряжение на выходе должно быть точно ограничено, иначе возможен перегрев или возгорание.
Нельзя использовать универсальные зарядники без встроенного контроля тока и напряжения. Даже если напряжение соответствует, отсутствие ограничения тока может повредить элемент. Категорически не рекомендуется заряжать аккумулятор через резистор без стабилизации – это допустимо только как временное решение с постоянным контролем параметров.
Необходимые детали и компоненты для сборки зарядки
Стабилизатор напряжения: Подойдёт интегральный стабилизатор LM317. Он позволяет точно задать выходное напряжение с помощью резисторов. Диапазон регулировки – от 1,25 до 37 В, ток до 1,5 А с радиатором.
Сетевой адаптер: Источник постоянного тока на 12 В с током не менее 500 мА. Подходит блок питания от старого роутера или ноутбука. Выходное напряжение должно превышать 9 В, чтобы обеспечить корректную работу стабилизатора.
Резисторы: Необходимы два резистора для задания выходного напряжения LM317. Один фиксированный – 240 Ом, второй подбирается в диапазоне от 1 кОм до 2 кОм для получения выходных 9 В. Точность резисторов – не ниже 1%.
Конденсаторы: Электролитический 1000 мкФ 25 В на входе стабилизатора и керамический 0,1 мкФ на выходе. Защищают от помех и стабилизируют работу схемы.
Диод защиты: Диод 1N4007 или аналогичный подключается между выходом и входом LM317, предотвращая пробой при отключении нагрузки.
Разъём для подключения «кроны»: Используется стандартный контактный держатель для батареи 9 В с проводами. Обеспечивает надёжное подключение аккумулятора к схеме.
Радиатор: Обязателен при токе свыше 300 мА. LM317 при длительной работе сильно греется. Подойдёт алюминиевый радиатор высотой не менее 25 мм.
Провода и монтажная плата: Для соединения компонентов подойдёт макетная плата или монтаж на пайку. Использовать медные провода сечением от 0,5 мм².
Сборка зарядного устройства на основе линейного стабилизатора
Для сборки зарядного устройства для кроны (типоразмер 6F22) на линейном стабилизаторе подойдёт микросхема LM317. Она позволяет задать точное выходное напряжение, что критично при зарядке никель-металл-гидридных (NiMH) аккумуляторов напряжением 8.4 В.
Необходимые компоненты: LM317, два резистора для задания выходного напряжения (например, 1.2 кОм и 8.2 кОм для получения около 8.5 В), диод 1N4007 для защиты от переполюсовки, радиатор для стабилизатора, электролитический конденсатор 1000 мкФ на вход, керамический 0.1 мкФ на выход, источник питания на 12 В с током не менее 200 мА.
Заряд прекращается при достижении напряжения 8.4–8.5 В. Контроль осуществляется с помощью мультиметра. Время зарядки для стандартной кроны ёмкостью 200 мА·ч составляет около 2 часов. Устройство не обеспечивает автоотключение, поэтому требуется ручной контроль процесса.
Настройка выходного напряжения и контроль зарядного тока
Для корректной зарядки батареи типа «Крона» необходимо установить выходное напряжение на уровне 8,4–8,6 В. Это значение соответствует полной зарядке стандартной NiMH или Li-ion кроны. Превышение приведёт к перегреву и сокращению срока службы аккумулятора.
- Используйте стабилизатор напряжения (например, LM317) с подстроечным резистором 1–5 кОм. Подключите мультиметр к выходу схемы и плавно вращайте резистор до получения 8,4 В.
- Если схема собрана на импульсном преобразователе (DC-DC), настройка осуществляется аналогично – подстройкой многооборотного потенциометра на модуле.
Для контроля зарядного тока ограничьте его в пределах 15–20 мА. Превышение этого значения может повредить элементы питания, особенно в начальной фазе зарядки.
- Включите в цепь зарядки токозадающий резистор. Например, при входном напряжении 12 В и желаемом токе 20 мА используйте резистор 220 Ом (R = (12 В – 8,4 В) / 0,02 А).
- Для большей точности применяйте шунт с амперметром или модуль INA219 для цифрового контроля тока в реальном времени.
Рекомендуется прекратить зарядку при снижении тока до 2–5 мА – это сигнал о завершении процесса. Для автоматизации используйте компаратор (например, LM393), настроенный на отключение при достижении минимального порога тока.
Проверка работоспособности собранного устройства
Подключите мультиметр в режиме измерения постоянного напряжения к выходу зарядного устройства. При отсутствии аккумулятора напряжение должно составлять от 8,4 до 9,2 В, в зависимости от выбранной схемы стабилизации.
Подключите разряженную батарею типа «Крона» (напряжение около 7 В). Напряжение на выходе должно снизиться, а зарядный ток – составить от 10 до 20 мА. Измерьте его, подключив мультиметр в разрыв одного из проводов между зарядным устройством и аккумулятором.
Через 30 минут измерьте напряжение на батарее. Рост напряжения указывает на исправность схемы и начало процесса заряда. Если напряжение не изменяется, проверьте полярность подключения и исправность компонентов.
По достижении 8,4–8,6 В ток заряда должен снизиться до 1–2 мА или прекратиться, если схема предусматривает ограничение. Отсутствие снижения тока при достижении максимального напряжения говорит о неисправности стабилизирующего элемента.
После завершения зарядки отключите питание и убедитесь, что батарея не перегрелась. Температура корпуса не должна превышать 40 °C. Повышенный нагрев указывает на перезаряд или неправильную схему регулировки тока.
Меры безопасности при зарядке аккумулятора типа «Крона»
Не заряжайте аккумулятор в закрытом металлическом корпусе – это ухудшает теплоотвод и повышает риск вздутия или протечки электролита. Обеспечьте свободную вентиляцию вокруг устройства.
Для зарядки используйте только стабилизированные источники питания с ограничением тока в пределах 20–50 мА. Ток выше 50 мА ускоряет деградацию аккумулятора и может вызвать внутренние короткие замыкания.
Не оставляйте аккумулятор на зарядке более 10 часов без контроля. Перезаряд вызывает выделение газов и может привести к взрыву корпуса или вытеканию электролита.
Перед подключением зарядного устройства проверьте полярность аккумулятора. Обратное подключение способно вызвать необратимые повреждения и нагрев с последующим риском возгорания.
При обнаружении деформации, трещин или запаха химии – немедленно прекратите зарядку и утилизируйте аккумулятор согласно правилам обращения с опасными отходами.
Не используйте зарядные устройства с повреждёнными проводами, разъёмами или без предохранителя, так как это увеличивает риск короткого замыкания и поражения электрическим током.
Вопрос-ответ:
Какое напряжение и ток лучше использовать для зарядки кроны, чтобы не повредить аккумулятор?
Для заряда кроны рекомендуется применять напряжение около 9 В с ограничением тока в районе 20-30 мА. Такой режим позволяет постепенно восполнить заряд без риска перегрева и повреждения батареи. Слишком высокий ток может привести к быстрой деградации элементов, а недостаточный — к неполному заряду.
Какие компоненты понадобятся для сборки простого зарядного устройства для батареи крона своими руками?
Основные элементы — это источник питания (например, блок питания на 9 В), ограничитель тока (резистор или стабилизатор тока), пару проводов с зажимами, а также контроллер заряда или простая схема с диодом для предотвращения обратного тока. Для более точной сборки можно добавить амперметр и вольтметр для контроля процесса.
Можно ли использовать обычное зарядное устройство для смартфонов для зарядки кроны?
Обычные зарядные устройства для смартфонов выдают напряжение около 5 В и ток выше 1 А, что не подходит для батарей крона. Их использование без дополнительной схемы ограничения может привести к перегреву и повреждению аккумулятора. Лучше сделать или использовать устройство, специально рассчитанное под характеристики кроны.
Как определить, что зарядное устройство для кроны работает правильно и заряд завершён?
Во время зарядки можно следить за температурой аккумулятора — она должна оставаться близкой к комнатной, без перегрева. Также полезно измерять напряжение: после окончания процесса оно стабилизируется на уровне, характерном для полностью заряженной батареи (примерно 9 В для кроны). Если устройство оснащено индикатором, он покажет, когда заряд достиг максимума.
Какие меры предосторожности следует соблюдать при сборке и эксплуатации зарядного устройства для батареи крона?
Важно тщательно проверить полярность подключения, чтобы не перепутать плюс и минус, так как это может вывести батарею из строя. Следует использовать предохранитель или ограничитель тока, чтобы избежать короткого замыкания. При работе с электричеством стоит соблюдать осторожность, не допускать попадания влаги и внимательно следить за состоянием проводов и контактов.
Какие основные компоненты понадобятся для сборки зарядного устройства для кроны своими руками?
Для создания такого зарядного устройства обычно требуются: источник питания (например, адаптер или блок питания), стабилизатор напряжения, резисторы, диоды для выпрямления тока, конденсаторы для сглаживания пульсаций и разъёмы для подключения аккумулятора. Важно правильно подобрать параметры элементов, чтобы обеспечить нужное напряжение и ток для кроны. Кроме того, пригодятся паяльник и базовые инструменты для монтажа.
Как правильно настроить напряжение и ток зарядки, чтобы не повредить аккумулятор кроны?
Зарядка аккумулятора кроны требует соблюдения оптимальных параметров. Напряжение должно быть немного выше номинального значения батареи — примерно 9 В, если речь о 6LR61. Ток лучше ограничить на уровне 20-30 мА, чтобы избежать перегрева и снижения срока службы. Для контроля параметров рекомендуется использовать мультиметр и, при возможности, стабилизатор напряжения. При длительной зарядке стоит следить за температурой аккумулятора, чтобы не допустить перегрева.
