Для точного и надёжного соединения труб в системах водоснабжения, отопления и газопровода применяется специализированный инструмент – клупп. Он предназначен для нарезки внешней резьбы на металлических трубах диаметром от 1/4 до 2 дюймов. Выбор подходящего клуппа зависит от типа материала трубы, требуемой точности резьбы и условий работы – ручной или электрический привод, наличие храповика, съёмные или стационарные головки.

Ручные клуппы востребованы при монтажных работах на ограниченных участках, где невозможен доступ с габаритным электроинструментом. Они обеспечивают достаточную точность при соблюдении технических требований – использование масла для резки, фиксация трубы в тисках, плавное движение. Для большого объёма работ эффективнее использовать электрический клупп – он снижает нагрузку на оператора и позволяет нарезать резьбу быстрее и с меньшим браком.

При выборе инструмента важно учитывать шаг резьбы, соответствие стандарту G (BSP) или NPT, совместимость сменных резцов с материалом трубы – сталь, нержавейка, оцинковка. Большинство моделей поставляются с комплектом головок и трещоткой. Для промышленного применения целесообразно использовать трубонарезной станок – он обеспечивает стабильную геометрию резьбы при серийной обработке.

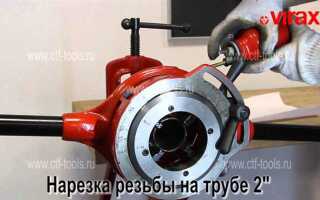

Что такое клупп и как он устроен

Основной рабочий элемент клуппа – сменные резьбонарезные гребёнки, изготовленные из закалённой стали. Они фиксируются в корпусе и задают профиль нарезаемой резьбы. Расположение гребёнок обеспечивает равномерное распределение нагрузки и уменьшает вероятность заклинивания при работе.

Корпус клуппа выполнен из прочного металла, устойчивого к деформациям. Внутри размещён прижимной механизм, обеспечивающий стабильное положение гребёнок относительно трубы. У большинства моделей предусмотрен храповик для работы в ограниченном пространстве и съёмная трещотка для увеличения крутящего момента.

Рукоятка может быть интегрированной или съёмной. Длина рычага влияет на усилие, прикладываемое при нарезке. Оптимальный выбор – рукоятка длиной не менее 40 см для труб до 1 дюйма. При работе с трубами большего диаметра требуется удлинённый рычаг или усиленный корпус с опорной рамой.

Для продления срока службы гребёнок и предотвращения перегрева обязательно использование специального масла при нарезке. При появлении заусенцев или срыве резьбы гребёнки подлежат замене, так как восстановлению не подлежат.

Разновидности клуппов: ручные и электрические

Клуппы делятся на два основных типа – ручные и электрические. Выбор зависит от объема работ, типа труб и условий эксплуатации.

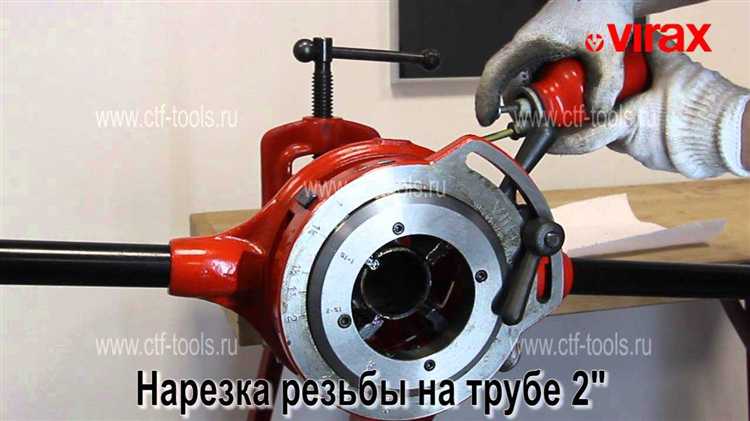

• Ручные клуппы применяются при монтаже труб малого диаметра (до 2 дюймов) и в условиях отсутствия электроснабжения. Подходят для разовой или периодической нарезки. Конструкция включает храповый механизм, сменные головки и вороток. Используются слесарями при установке систем водоснабжения и отопления в жилых зданиях.
• Электрические клуппы предназначены для интенсивной эксплуатации, работают от сети или аккумулятора. Оснащаются электродвигателем, редуктором и системой охлаждения. Подходят для труб диаметром до 4 дюймов. Обеспечивают равномерную и быструю нарезку, минимизируя физическую нагрузку. Используются в промышленном монтаже, строительстве и при ремонте инженерных сетей.

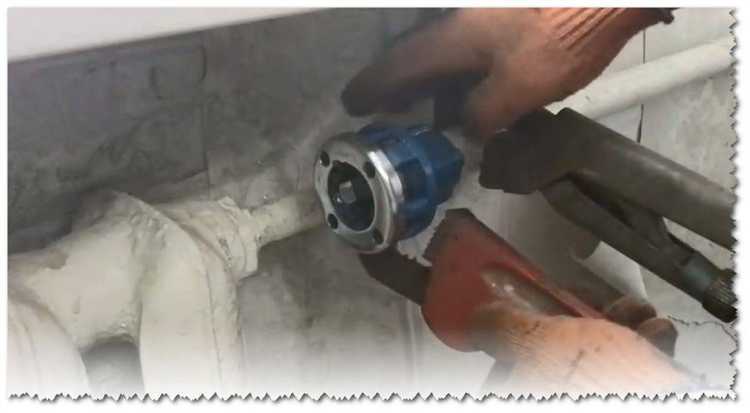

1. Если необходимо нарезать резьбу в труднодоступных местах – выбирайте ручной клупп с компактным воротком.
2. При обработке большого количества труб – предпочтение отдается электрическим моделям с функцией реверса и регулировкой оборотов.
3. Для работы с оцинкованными или нержавеющими трубами важен подбор клуппа с каленой резьбонарезной головкой соответствующего профиля.

Как выбрать клупп по диаметру трубы и типу резьбы

Перед выбором клуппа определите внешний диаметр трубы с точностью до миллиметра. Для водопроводных и газовых систем применяются дюймовые размеры: 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″. Клупп должен строго соответствовать этому значению – использование инструмента неподходящего размера приводит к срыву резьбы и деформации заготовки.

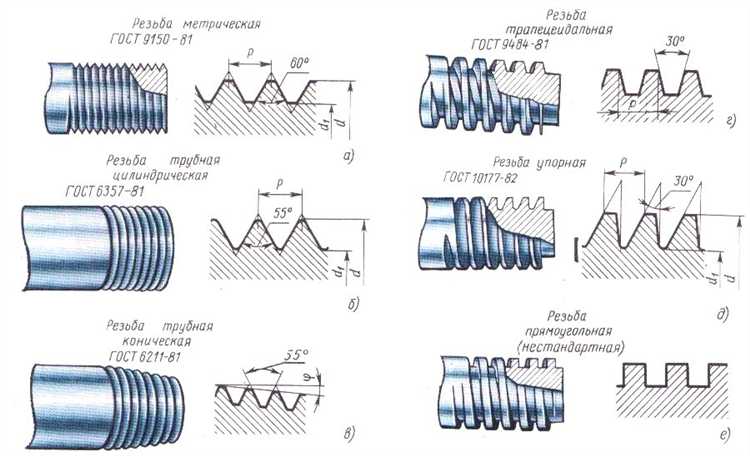

Для стальных труб ГОСТ 3262-75 используется цилиндрическая трубная резьба (BSPP, G-тип), с углом профиля 55°. В сантехнических системах с уплотнением по резьбе применяют коническую трубную резьбу (BSPT, R-тип). Убедитесь, что на корпусе клуппа указано соответствие типу резьбы: «G» или «R». Неправильный выбор приводит к негерметичным соединениям.

Для монтажа трубопроводов из чёрной стали рекомендуется резьбонарезной клупп с храповым механизмом, выдерживающим нагрузки при нарезке на твёрдых материалах. Для медных или пластиковых труб с металлическими вставками применимы клуппы облегчённой конструкции с меньшим усилием вращения.

Проверяйте наличие сменных плашек. У некоторых моделей комплектуются только одной плашкой, в других – от 4 до 6. Это важно при работе с трубами разных диаметров. Клуппы с фиксированным размером подходят для серийной нарезки на трубах одного сечения.

При выборе ручного или электрического клуппа учитывайте объём работ. Для периодического использования на объектах без электроснабжения удобен ручной вариант. Электрические модели подходят для интенсивной работы, но требуют строгого соблюдения режима охлаждения резьбы.

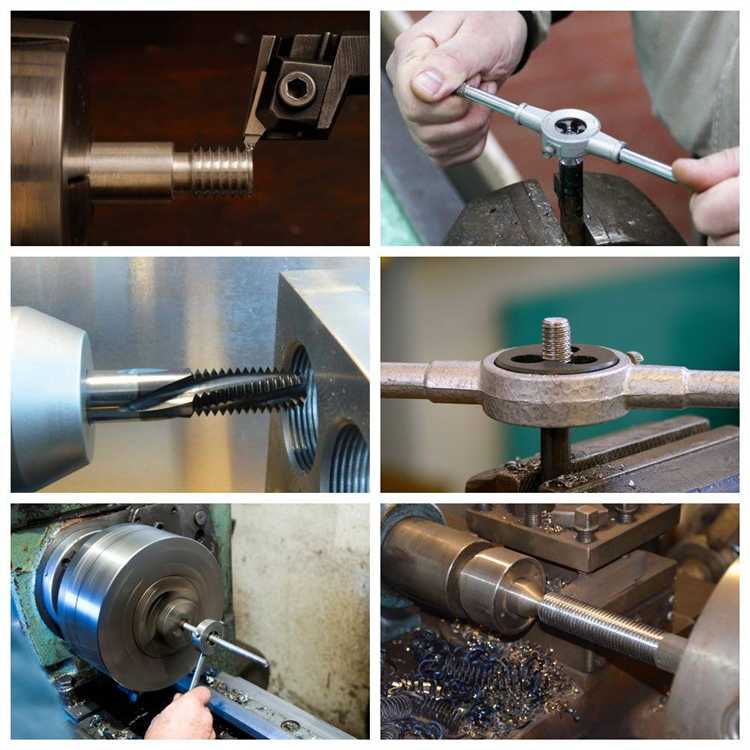

Чем отличается клупп от плашки и трубонарезного станка

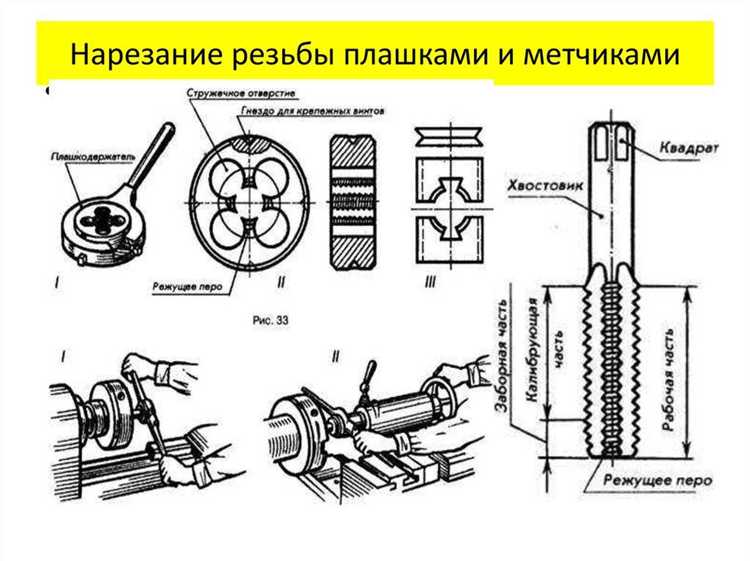

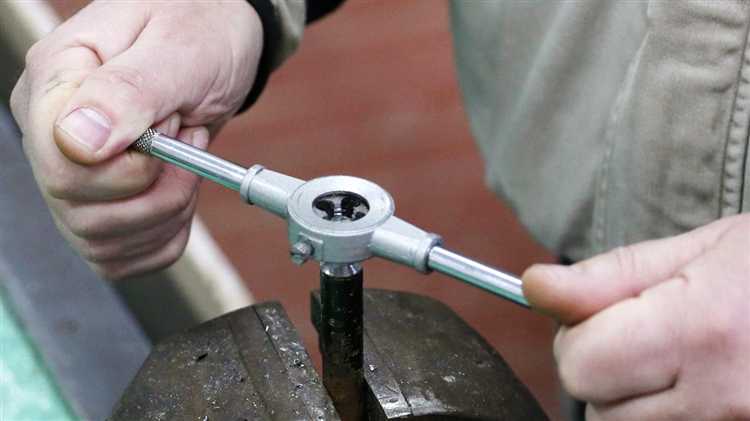

Плашка – более универсальный резьбонарезной инструмент, применяемый для наружной резьбы на прутках, болтах и трубах. В отличие от клуппа, плашка не имеет направляющих и требует высокой точности при начале нарезки. Она подходит для работ с малым объёмом и используется в паре с плашкодержателем. Недостаток – неудобство при нарезке резьбы на установленных трубах, особенно в труднодоступных местах.

Трубонарезной станок – это стационарное оборудование, предназначенное для серийной нарезки резьбы на трубах большого диаметра (до 4 дюймов и более). Он обеспечивает максимальную точность, равномерность и производительность. Оснащён автоматической подачей и системой охлаждения, что исключает перегрев инструмента. Используется в цехах и на крупных строительных объектах, где необходим стабильный объём работ.

Выбор между этими инструментами зависит от условий эксплуатации, объёма работ и требуемой точности. Клупп – оптимален для мобильных сантехнических задач, плашка – для единичных нарезок, станок – для промышленного применения.

Необходимые аксессуары и расходные материалы для работы с клуппом

Для эффективной и безопасной нарезки резьбы на трубе клуппом необходим ряд сопутствующих элементов, обеспечивающих точность, ресурс инструмента и удобство работы. В первую очередь требуется качественная резьбовая смазка. Она уменьшает трение, снижает износ резцов и предотвращает заедание при нарезке. Применяются специальные составы на масляной основе, устойчивые к высоким нагрузкам и температурам.

Запасные резцы – критически важный элемент. Режущие вставки со временем тупятся и требуют замены. Для каждой модели клуппа предусмотрен определённый тип резцов, которые подбираются по шагу и профилю резьбы, а также материалу трубы. Для работы с нержавеющей сталью требуются резцы с твердосплавным напылением или из быстрорежущей стали HSS.

Ручки-воротки или трещоточные рукоятки обеспечивают передачу усилия при ручной нарезке. Они должны быть совместимы по диаметру хвостовика и надёжно фиксировать клупп. В электрических моделях используются переходники и держатели, подбираемые под тип электропривода и диаметр клуппа.

Для закрепления трубы перед нарезкой применяются труборезные тиски. Они исключают проскальзывание и деформацию трубы. При работе с длинными трубами дополнительно используются роликовые подставки для стабилизации заготовки.

Очистка резьбы от стружки после нарезки требует металлических щёток и ветоши. Остатки смазки и металлической пыли могут повредить резьбовое соединение, поэтому финальная обработка обязательна. Также рекомендуется иметь под рукой запасную тару для смазки и контейнер для сбора стружки, особенно при массовой нарезке.

Подготовка трубы к нарезке резьбы клуппом

Перед началом нарезки резьбы необходимо тщательно очистить трубу от грязи, масла и коррозии. Рекомендуется использовать металлическую щётку или ацетон для обезжиривания поверхности. Диаметр трубы должен строго соответствовать номинальному размеру резьбы с учётом толщины стенки, чтобы обеспечить правильную посадку и герметичность.

Конец трубы обрезают под прямым углом с помощью трубореза или пилы с мелким зубом, исключая заусенцы и деформации. Поверхность среза шлифуют мелкозернистой наждачной бумагой для удаления острых кромок, которые могут помешать процессу нарезки.

Для точного центрирования клуппа на трубе на расстоянии 10-15 мм от среза наносят тонкую разметку маркером. Если труба имеет тонкие стенки, перед нарезкой целесообразно использовать оправку или вставку, чтобы избежать деформации и обеспечить равномерное усилие при вращении инструмента.

Перед началом нарезки трубу закрепляют в тисках или специальном держателе, избегая перекосов и смещений. Рекомендуется использовать смазку на основе машинного масла или специализированное резьбонарезное средство для уменьшения трения и продления ресурса инструмента.

Пошаговая инструкция по нарезке резьбы ручным клуппом

1. Подготовка трубы:

   • Очистите конец трубы от грязи, ржавчины и заусенцев с помощью металлической щётки и напильника.
   • Удалите фаску длиной 2-3 мм под углом около 45° для облегчения входа клуппа.
   • Проверьте, чтобы диаметр трубы соответствовал параметрам выбранного клуппа.

2. Закрепление трубы:

   • Зафиксируйте трубу в тисках, обеспечив устойчивость и отсутствие люфта.
   • Проверьте горизонтальность установки для равномерного нарезания резьбы.

3. Установка клуппа:

   • Выберите нужную головку (клупп) по диаметру и шагу резьбы.
   • Установите головку в рамку клуппа, закрепите фиксирующими винтами.
   • Нанесите небольшое количество режущего масла на режущие кромки и на торец трубы.

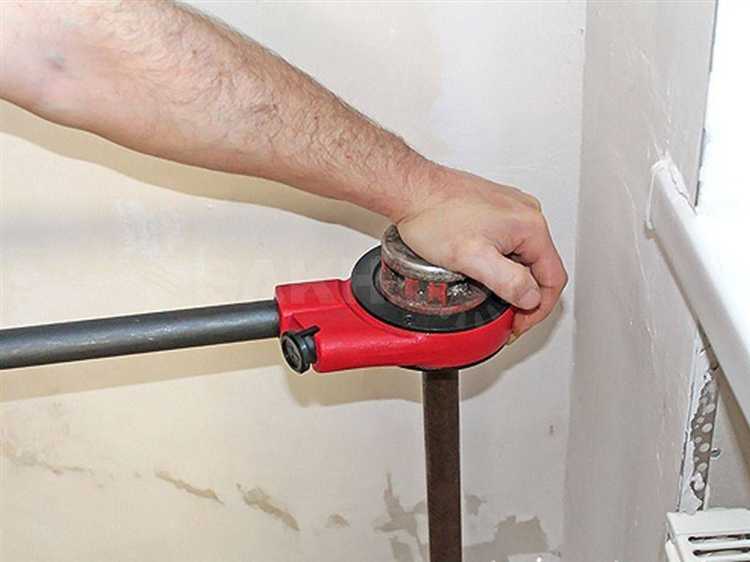

4. Начало нарезки резьбы:

   • Наденьте клупп на конец трубы, плотно зафиксируйте.
   • Начинайте вращать ручку клуппа по часовой стрелке, сохраняя равномерное усилие.
   • После каждого полного оборота делайте возврат на 1/4 оборота назад для очистки резцов от стружки.
   • Регулярно наносите режущее масло для снижения трения и увеличения ресурса инструмента.

5. Завершение процесса:

   • Нарезайте резьбу до требуемой длины, обычно 1,5–2 диаметра трубы.
   • Снимите клупп, очистите резьбу от стружки и масла.
   • Проверьте резьбу калибром или гайкой соответствующего размера для контроля точности.

6. Рекомендации по безопасности и уходу:

   • Используйте защитные перчатки для предотвращения порезов о стружку.
   • Храните клупп в сухом месте, регулярно смазывайте движущиеся части.
   • Проверяйте состояние режущих кромок, своевременно затачивайте или меняйте головки.

Распространённые ошибки при работе с клуппом и как их избежать

Одна из частых ошибок – неправильный выбор резьбовой оправки по диаметру трубы. Использование оправки, не соответствующей диаметру, приводит к неровной нарезке и быстрому износу инструмента. Чтобы избежать этого, всегда подбирайте клупп с оправкой, строго соответствующей параметрам трубы.

Недостаточное смазывание резьбовой поверхности ведёт к повышенному трению и повреждению резьбы. Рекомендуется применять специализированное масло для резьбонарезных работ и наносить его перед каждой нарезкой, особенно при работе с толстостенными трубами.

Ошибкой считается чрезмерное усилие при вращении клуппа. Излишнее давление деформирует трубу и ломает инструмент. Оптимальная техника – плавный, равномерный поворот с небольшими нажатиями, контролируя качество нарезки после каждого оборота.

Отсутствие регулярной очистки инструмента приводит к забиванию стружкой и снижению качества резьбы. После каждого применения следует удалять металлические остатки с резьбовой оправки и резцов при помощи щётки или сжатого воздуха.

Неправильное центрирование клуппа на трубе вызывает перекос резьбы, что ухудшает герметичность соединения. Для точного позиционирования используйте отметку центра и проверяйте расположение оправки перед началом работы.

Вопрос-ответ:

Как называется инструмент, который используют для нарезки резьбы на металлических трубах?

Для нарезки резьбы на металлических трубах применяется специальный инструмент, называемый плашкодержатель с плашкой или резьбонарезной клупп. Плашка — это режущая часть, которая формирует резьбу на трубе, а клупп служит для удержания плашки и создания необходимого вращательного движения.

Чем плашкодержатель отличается от клуппа при нарезании резьбы на трубах?

Плашкодержатель представляет собой ручной инструмент, предназначенный для работы с плашками — круглыми или шестигранными пластинами с резьбой внутри. Он позволяет равномерно вращать плашку вокруг трубы. Клупп же — это более сложный механизм, часто с рычагами, который обеспечивает более точное и ровное нарезание резьбы, особенно на толстостенных трубах или при большом диаметре.

Какие основные параметры нужно учитывать при выборе инструмента для нарезки резьбы на трубе?

При выборе инструмента важно обратить внимание на диаметр трубы, тип резьбы (метрическая, дюймовая, трубная), материал трубы и частоту использования. Для тонких и легких работ подойдут ручные плашкодержатели с комплектом плашек, а для более крупных труб и профессиональной работы лучше выбирать клуппы с более прочной конструкцией и возможностью регулировки усилия.

Можно ли нарезать резьбу на пластиковой трубе с помощью того же инструмента, что и на металлической?

Для пластиковой трубы лучше использовать специализированные инструменты, поскольку металл требует более прочных и острых режущих элементов. Плашки и клуппы для металла обычно слишком грубые для пластика и могут повредить поверхность. Существуют специальные плашки или резьбонарезные инструменты с более мягкими режущими кромками, разработанные для пластика.

Как правильно подготовить трубу перед нарезкой резьбы, чтобы инструмент работал эффективно?

Перед нарезкой резьбы трубу нужно тщательно очистить от грязи, ржавчины и заусенцев. Конец трубы должен быть ровным и без повреждений, так как неровности могут привести к неправильному формированию резьбы. Рекомендуется также нанести небольшое количество смазки или масла на участок нарезания, чтобы облегчить процесс и продлить срок службы инструмента.
