Светящийся индикатор внутри отвертки – это результат прохождения тока через цепь, включающую тело человека. Внутри инструмента установлен неоновой ламповой индикатор или светодиод, соединённый с резистором большого номинала (обычно 0,5–1 МОм). При прикосновении жалом к фазному проводу и одновременном контакте с токопроводящей частью отвертки, замыкается цепь: фаза – резистор – индикатор – тело – земля. Тока достаточно для свечения индикатора, но он слишком мал, чтобы причинить вред человеку.
Если инструмент светится только при касании рукой, значит, отсутствует другой путь для тока к земле, кроме тела. Это типичная особенность отвёрток с пассивным неоновым индикатором. Такие модели не требуют батареек и работают исключительно за счёт наведённого потенциала.
Важно: индикаторная отвёртка показывает наличие фазы, но не предназначена для точной диагностики или измерения напряжения. В условиях высокой влажности или при изношенной изоляции могут быть ложные срабатывания. Также не стоит полагаться на неё при проверке проводов под высоким напряжением или в промышленных установках – возможны пропуски при нестабильной сети или экранированных кабелях.
Для уверенного определения фазы рекомендуется использовать отвертку вместе с другими приборами, например, мультиметром. При работе с алюминиевой или бетонной поверхностью заземление тела будет эффективнее, что увеличивает вероятность свечения. Если инструмент не светится, это не всегда означает отсутствие напряжения – возможно, нарушен контакт или человек изолирован от земли.

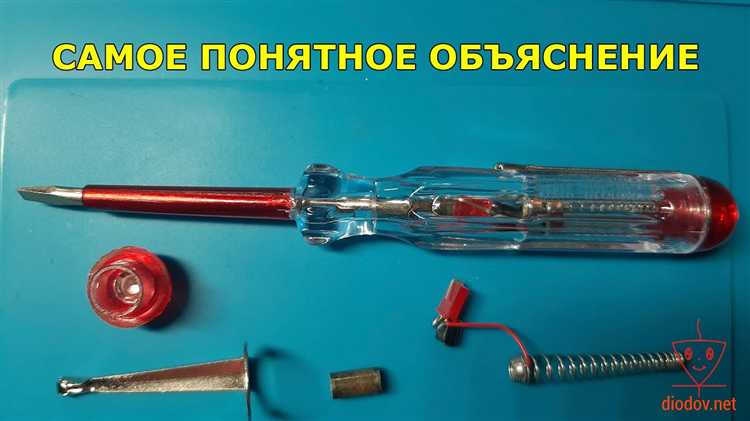

Принцип работы индикаторной отвертки с неоном
Индикаторная отвертка с неоновой лампой содержит в корпусе простейшую электрическую схему: металлический жал, резистор высокой величины (обычно 0,5–1 МОм), неоновую лампу и контактную площадку на торце рукоятки. Неоновая лампа подключена параллельно между жалом и пальцем пользователя.
При касании жалом токоведущей части, на которой присутствует переменное напряжение (обычно от 90 В и выше), через высокоомный резистор протекает ток утечки. Он проходит через неоновую лампу и замыкается через тело человека на землю. При этом лампа загорается. Энергии достаточно для возбуждения неона, так как лампа рассчитана на очень малый ток – порядка 0,5 мА.
Яркость свечения зависит от качества контакта, влажности кожи и уровня напряжения. Свет появляется только при наличии потенциала относительно земли. Если человек стоит на диэлектрике, цепь не замыкается, и лампа не светится. Поэтому для корректной работы требуется контакт с землей или хорошо заземленным объектом.
Неоновая лампа в конструкции выбрана за низкий порог зажигания – около 60–90 В. Это делает инструмент пригодным только для работы с сетевым напряжением. Ниже этого порога лампа не загорается, и наличие напряжения не определяется.

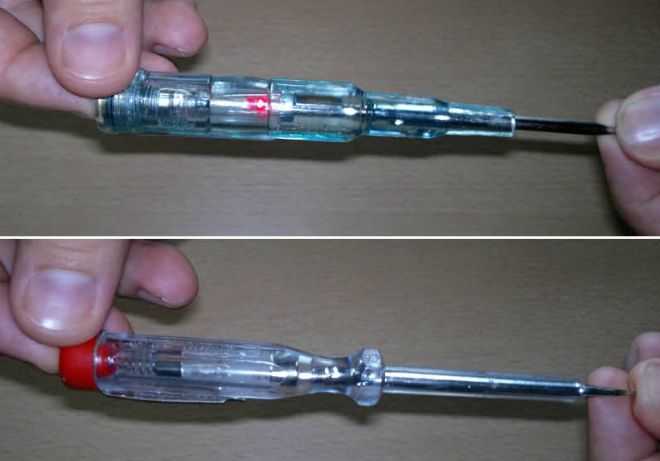

Роль тела человека в замыкании электрической цепи
Индикаторная отвёртка светится только при наличии замкнутой цепи, в которой тело человека играет роль проводника между фазой и землёй. Светодиод внутри отвёртки рассчитан на крайне малый ток – порядка 0,1–0,5 мА, которого достаточно для его свечения, но недостаточно, чтобы вызвать вред организму при стандартных условиях.
- Касаясь металлической части отвёртки, человек подключает себя к второму полюсу цепи – земле или нулевому потенциалу.
- Через тело ток протекает от фазы к земле, проходя через светодиод и балластное сопротивление, встроенное в отвёртку (обычно несколько сотен кОм).
- Сопротивление тела зависит от условий: сухая кожа – от 100 кОм до 1 МОм, влажная – менее 10 кОм. Это напрямую влияет на силу тока в цепи и яркость свечения.
- Наличие обуви с резиновой подошвой или стояние на изолирующей поверхности снижает ток, проходящий через тело, и может сделать индикацию менее заметной или вовсе невозможной.
Для корректной работы отвёртки важно:
- Касаться металлического контакта на её торце пальцем без перчаток.
- Находиться на проводящей поверхности (бетонный пол, земля), а не на диэлектрике (дерево, резина).
- Проверять отвёртку на заведомо рабочем источнике перед использованием.
Без участия человека индикаторная отвёртка не светится, так как в цепи отсутствует путь для тока. Это отличает её от бесконтактных тестеров, работающих по иному принципу.
Почему индикатор не светится, если держать отвертку в перчатке
Индикаторная отвертка с неоновой лампой или светодиодом требует замыкания цепи через тело человека. При касании контактной площадки пальцем ток утечки от фазного провода проходит через человека на землю. Это минимальный ток – порядка 0,1–0,5 мА, которого достаточно для свечения индикатора.
При использовании диэлектрических или резиновых перчаток цепь размыкается: перчатка изолирует палец от контактной площадки отвертки. В результате ток утечки не может замкнуться через тело, и лампа не загорается. Особенно это касается перчаток с сопротивлением выше 1 МОм, таких как ПВХ, латекс или резина с напылением.
Даже тонкие тканевые перчатки из синтетики способны нарушить контакт с металлизированной частью. Для проверки цепи требуется прямой кожный контакт. Перчатка с пропиткой или антистатическим покрытием также может снижать проводимость, делая показания индикатора недостоверными.
Для корректной работы отвертки требуется удерживать ее голой рукой, обеспечивая надежный контакт с площадкой. В случае необходимости работы в перчатках следует использовать контактные тестеры с автономным питанием, которые не зависят от сопротивления тела.

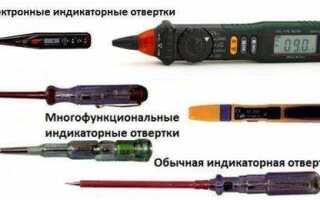

Можно ли доверять показаниям индикаторной отвертки
Показания индикаторной отвертки не следует воспринимать как однозначный признак наличия или отсутствия напряжения. Принцип её работы основан на ёмкостной связи между телом человека и потенциалом в проводнике. При касании рукой металлической части инструмента замыкается цепь через неоновую лампу или светодиод, загорающийся при наличии переменного напряжения выше 50 В.
На практике отвертка может светиться даже при слабой наводке от соседних проводов. Такое свечение нередко наблюдается в выключенных цепях с длинной прокладкой рядом с рабочими кабелями. Это приводит к ложным срабатываниям.
Также индикатор может не сработать, если пользователь стоит на изолирующей поверхности или носит обувь с толстой подошвой. Недостаточная ёмкостная связь снижает чувствительность, особенно при проверке фазного провода через диэлектрические перчатки или при высокой влажности.

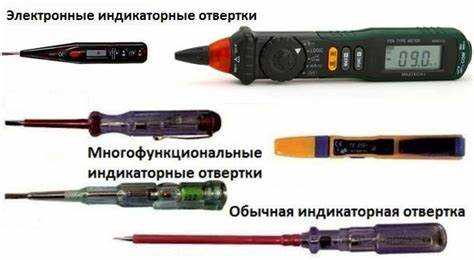

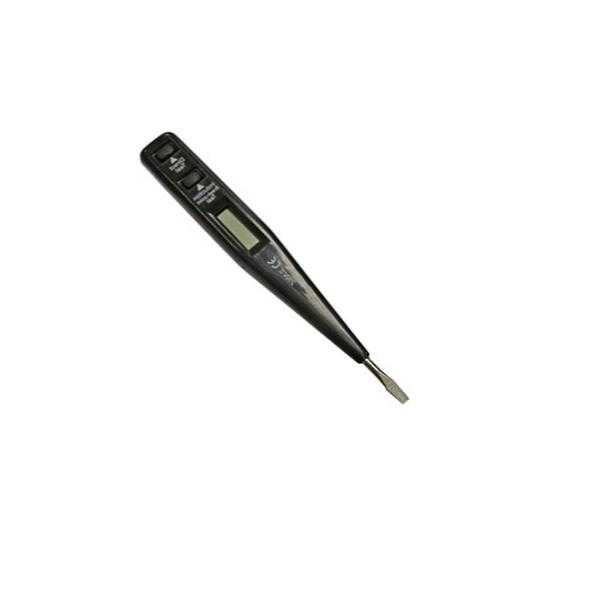

Не все модели имеют одинаковую точность. Самые простые отвертки с неоновой лампой не распознают полярность и не дают чёткого представления о напряжении. Более продвинутые устройства с батарейным питанием и встроенными схемами позволяют детектировать фазу, но и они подвержены погрешностям.
Рекомендуется использовать индикаторную отвертку только как предварительное средство проверки. Для подтверждения отсутствия напряжения – применять двухполюсный индикатор с индикацией напряжения или мультиметр. Это особенно важно при работе в распределительных щитах и силовых цепях.
Какой ток проходит через тело при работе с индикатором
Индикаторная отвёртка с неоновой лампой или светодиодом срабатывает при прохождении через тело человека слабого тока. Этот ток замыкается через тело на землю, что необходимо для свечения индикатора. Типичное напряжение, при котором индикатор начинает работать – от 70 до 250 В.
Сила тока, проходящего через тело, обычно составляет от 0,1 до 0,5 мА. Это значение безопасно для здорового человека, поскольку порог ощутимого воздействия начинается примерно с 1 мА. Даже при длительном касании пользователь не испытывает раздражения или боли, но постоянное использование таких приборов без соблюдения техники безопасности нежелательно.
Ток зависит от сопротивления тела, состояния кожи (влажности), обуви, пола и заземления. Сухая кожа имеет сопротивление до 100 кОм, влажная – значительно меньше. При снижении сопротивления увеличивается сила тока, что может повлиять на надёжность индикации и безопасность работы.
Индикатор не работает без контакта с телом, поскольку именно через него проходит ток, замыкающий цепь. Поэтому при использовании в перчатках или стоя на изолирующей поверхности отвёртка может не сработать. Это не неисправность, а особенность конструкции.
Категорически запрещено применять индикаторную отвёртку для точной оценки наличия напряжения в цепях с малыми токами, а также в слаботочных и постоянных сетях. Ток, достаточный для срабатывания индикатора, может не проходить при нестандартных условиях.
Безопасность при использовании индикаторной отвертки
Индикаторная отвертка предназначена для проверки наличия напряжения в цепи, но при этом не заменяет полноценные измерительные приборы. Для безопасной работы важно соблюдать следующие правила.
Перед применением убедитесь, что индикатор исправен: светодиод должен загораться при контакте с известным напряжением, а корпус не должен иметь повреждений или трещин.
При проверке избегайте контакта пальцами с металлической частью отвертки и оголёнными проводами, чтобы предотвратить поражение током. Используйте отвертку только для цепей с напряжением, не превышающим заявленное в инструкции (обычно до 250 В переменного тока).
Индикаторная отвертка показывает наличие напряжения за счет слабого тока, проходящего через внутренний резистор. Это значит, что при очень малых токах или низком качестве контакта индикатор может светиться слабо или не светиться вовсе, что требует дополнительной проверки другим прибором.
Никогда не полагайтесь исключительно на индикаторную отвертку при работах под напряжением. Для точного определения напряжения и состояния цепи используйте мультиметр или тестер с изоляцией.
После использования храните отвертку в сухом месте, избегая воздействия высокой влажности и механических повреждений, что сохранит её работоспособность и безопасность.
Вопрос-ответ:

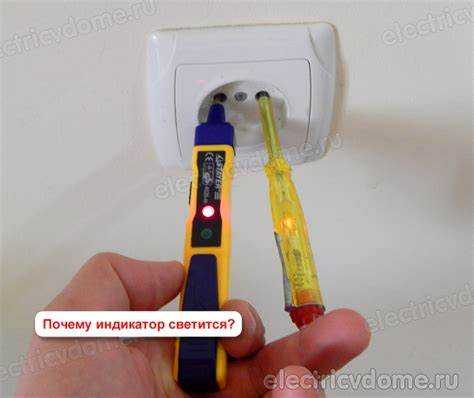

Почему индикаторная отвертка начинает светиться, когда я подношу её к розетке?
Индикаторная отвертка реагирует на напряжение в электрической цепи. Когда вы подносите её к розетке, внутри отвертки есть небольшой светодиод и высокоомный резистор. Они позволяют через ваше тело и отвертку протекать небольшой ток, достаточный для того, чтобы светодиод загорелся, но безопасный для человека. Это означает, что в розетке есть напряжение, и отвертка это показывает.
Почему индикаторная отвертка иногда светится, хотя я не касаюсь проводов под напряжением?
Отвертка может реагировать на наведённое или паразитное напряжение, которое возникает в соседних проводах или в самих проводках дома из-за электромагнитных полей. Такое напряжение очень слабое и не способно нанести вред, но достаточно для того, чтобы индикаторная отвертка зажглась. Это объясняет, почему она светится даже при отсутствии прямого контакта с током.
Можно ли пользоваться индикаторной отверткой для проверки всех видов электрических приборов и проводов?
Индикаторная отвертка подходит для проверки наличия переменного напряжения в обычных электрических сетях, например, в домашних розетках и проводах. Однако она не подходит для проверки постоянного напряжения или устройств с очень низким напряжением. Кроме того, она не даёт точной информации о величине напряжения, поэтому для более детальной диагностики лучше использовать мультиметр или другой специализированный прибор.
Почему светодиод индикаторной отвертки светится очень тускло или мигает?
Тусклый или мигающий свет может указывать на слабое напряжение или плохой контакт. Возможно, ток проходит через тонкий слой окислов на проводе или через некачественный контакт с вашим телом. Также причиной может быть износ самой отвертки или её компонентов. Если такое происходит регулярно, стоит проверить прибор или использовать другой способ проверки электричества.
