Потолочный шов – один из самых сложных типов сварных соединений, требующий от сварщика высокой точности и уверенного контроля дуги. Главная трудность – гравитационное воздействие расплавленного металла, которое увеличивает риск образования капель, прожогов и непровара. Для качественного выполнения шва важно не только правильно подобрать электроды, но и соблюдать специфическую технику ведения дуги.
Рекомендуется использовать электроды с рутиловым или основным покрытием диаметром не более 3,2 мм. Оптимальный ток – в пределах 80–110 А для электродов Ø3 мм. Для уменьшения разбрызгивания и лучшего формирования валика дугу следует держать короткой, с минимальным колебанием. Направление движения – от себя, с легкими поперечными колебаниями в пределах ширины шва.
Перед началом работы важно правильно зафиксировать заготовки и обеспечить удобное рабочее положение. Тело сварщика должно находиться под углом, при котором он может поддерживать стабильную дистанцию до сварочной ванны. Рабочая зона предварительно очищается до металлического блеска и обезжиривается. Это снижает риск включений шлака и улучшает сцепление металла.
Контроль температуры и периодическая остановка для снятия шлака после каждого прохода позволяют избежать дефектов в многослойных швах. При необходимости допускается короткое проветривание зоны шва, но без резкого охлаждения. Нарушение температурного режима приводит к образованию трещин и пористости.
Переход к следующему слою выполняется только после визуального осмотра предыдущего. В случае обнаружения непровара или подреза проводится зачистка угловой шлифмашиной. Качество потолочного шва оценивается по равномерности валика, отсутствию капель и подрезов, а также по стабильному звучанию дуги во время сварки.
Выбор подходящего электрода для потолочного шва
Для сварки потолочного шва требуется электрод с быстрым формированием шлаковой корки и устойчивой дугой. Наилучший выбор – рутиловые или рутилово-целлюлозные электроды диаметром 2,0–3,2 мм. Более толстые электроды затрудняют контроль за расплавом и увеличивают риск стекания металла.
Марки типа АНО-21, ОЗС-12 и МР-3 особенно эффективны при сварке в верхнем положении благодаря стабильной дуге и минимальному разбрызгиванию. Электроды с основным покрытием (например, УОНИ-13/55) применяются только при наличии опыта, поскольку требуют постоянного тока обратной полярности и точной настройки параметров.
Перед сваркой обязательно просушите электроды в печи: рутиловые – при 100–120 °C в течение 1–2 часов, основные – при 300–350 °C не менее 2 часов. Влажный электрод приводит к пористости шва и неравномерному горению дуги.
Выбирайте длину электрода не более 300 мм для снижения массы на руке и удобства маневрирования в ограниченном пространстве. Для инверторных аппаратов лучше подходят электроды с низким током зажигания и стабильной дугой при малых токах.
Подготовка соединения и зачиcтка металла перед сваркой
Перед сваркой потолочного шва необходимо обеспечить стабильный контакт и чистоту поверхности. Некачественная подготовка снижает прочность шва, вызывает пористость и нестабильное горение дуги.
- Удалите ржавчину, окалину, краску и масло на участке шириной не менее 20 мм от зоны будущего шва. Используйте металлическую щётку, шлифовальный круг или болгарку с лепестковым диском.
- Очистку завершайте обезжириванием ацетоном или уайт-спиритом. Следов влаги и жира быть не должно.
- Кромки обрабатываются в зависимости от толщины металла. При толщине более 4 мм делайте фаску под углом 30–35° с зазором 2–3 мм между деталями для провара корня шва.
- Проверьте плотность прилегания деталей – щелей быть не должно. Прихваты выполняются шагом 100–150 мм для предотвращения деформаций при сварке.
- Острые грани закругляются для предотвращения подрезов. Недопустимо наличие заусенцев и наплывов металла в зоне сварки.
- Очистите зону заземления. Контакт массы должен быть на чистом металле без окалины и краски – это обеспечивает стабильную дугу.
Плохая зачистка и неподготовленные кромки усложняют сварку в потолочном положении: капля не удерживается, дуга нестабильна, образуются свищи. Только тщательная подготовка обеспечивает качественный шов при сварке в верхнем положении.
Оптимальное положение тела и держателя при сварке сверху
При сварке потолочного шва корпус должен находиться строго под швом, ноги на ширине плеч, колени слегка согнуты для устойчивости. Центр тяжести тела – над ступнями, без наклона корпуса назад или вперёд. Запрещено работать с вытянутыми вверх руками – руки должны быть согнуты в локтях, локти прижаты к туловищу или поддерживаются коленями.
Держатель следует удерживать под углом 60–70° к поверхности шва. Угол наклона электрода к направлению движения – 5–15°, чтобы обеспечить отток шлака и устойчивое горение дуги. Запястье не должно быть изогнуто – кисть и предплечье находятся на одной линии. Опора на мизинец или локоть минимизирует дрожание руки.
В условиях ограниченного пространства целесообразно использовать короткие электроды (до 200 мм) или обломанные. Это уменьшает колебания руки и позволяет точнее контролировать ванну расплава. Не рекомендуется менять положение корпуса во время прохода – перемещается только кисть и предплечье.
Для повышения точности сварки практикуется предварительная фиксация руки и инструмента в «пустую» без дуги, с имитацией движения по шву. Это позволяет выявить неудобные положения до начала работы и скорректировать стойку.
Настройка сварочного тока для потолочного положения
Для потолочного шва необходимо уменьшать сварочный ток на 10–15% по сравнению с током, используемым при нижнем положении. Это снижает риск провисания расплавленного металла и обеспечивает лучшее формирование валика.
Если используется электрод Ø3 мм (например, УОНИ 13/55), оптимальный ток должен составлять 85–95 А. Для Ø2,5 мм – в пределах 65–75 А. Превышение этих значений приводит к стеканию шлака и образованию прожогов.
Плавность зажигания и устойчивость дуги настраиваются на источнике тока с учётом конкретного аппарата. Инверторные модели позволяют точнее регулировать ампераж и удерживать стабильную дугу даже при незначительных колебаниях руки.
Важно: при сварке в потолочном положении категорически не рекомендуется работать на максимальных режимах, указанных производителем электродов. Контролируйте ампераж опытным путём: дуга должна быть короткой, металл – не стекать, а шлак – легко отделяться.
Техника наложения шва: движения и длина дуги
При сварке потолочного шва электродом основное внимание уделяется контролю длины дуги и точности движений. Длина дуги должна составлять 2–4 мм, чтобы обеспечить стабильное горение дуги и минимизировать разбрызгивание металла. Превышение длины приводит к прерывистому горению и образованию пор, а слишком короткая дуга вызывает залипание электрода.

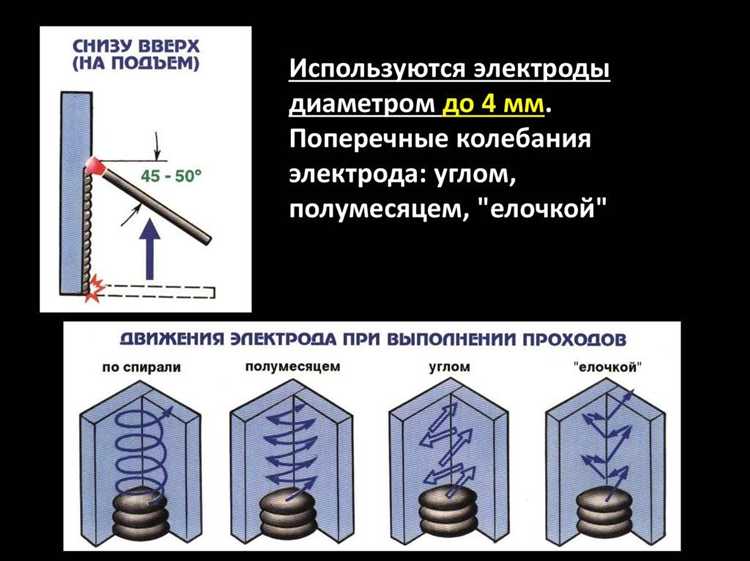

Движения сварщика должны быть равномерными и контролируемыми. Чаще всего применяется метод качательных колебаний электрода с амплитудой около 5–10 мм по направлению шва, что обеспечивает равномерное проплавление и заполнение шва. Скорость движения варьируется от 5 до 10 см/мин в зависимости от толщины металла и типа электрода. Слишком быстрая скорость приводит к недоплавлению, слишком медленная – к перегреву и излишнему наплыву.
Для потолочного шва важно поддерживать угол наклона электрода 70–80° к поверхности. Это помогает избежать попадания шлака под шов и обеспечивает правильное формирование валика. При движении необходимо плавно вести электрод с небольшим приподниманием на конце каждого прохода, чтобы обеспечить качественное формирование кромки шва и избежать образования кратеров.
Контроль провара и защита от образования капель
Для надежного провара потолочного шва электродом важно поддерживать стабильный тепловой режим. Оптимальная сила тока должна соответствовать диаметру электрода и толщине материала: при 3 мм стали рекомендуют 80-100 А, при 5 мм – 120-140 А. При недостаточном токе провар будет неполным, а при избытке – усиливается разбрызгивание и каплеобразование.
Контроль провара осуществляется визуально и по форме шва. Глубина провара должна быть не менее 70% толщины металла без прожогов. Признак недостаточного провара – матовый цвет шва и отсутствие характерного углубления по краю. Для проверки применяют обратный ток и корректируют параметры сварки в процессе.
Для минимизации капель и шлаковых включений следует использовать электроды с правильным типом покрытия – рутиловое или целлюлозное, подходящее под конкретные условия работы. При сварке потолочного шва угол наклона электрода не должен превышать 15° от вертикали, чтобы металл равномерно растекался по шву и не стекал каплями.
Скорость сварки регулируется так, чтобы расплавленный металл успевал заполнять соединение, но не перегревался. Рекомендуется выдерживать равномерное движение с угловой скоростью 10-15 см/мин для электродов диаметром 3-4 мм. При резком снижении скорости возрастает риск каплеобразования и провала шва.
При обнаружении подтеков и капель необходимо сразу снизить силу тока и увеличить скорость перемещения электрода. Важно контролировать вентиляцию рабочего пространства, так как сквозняки влияют на стабилизацию дуги и провар. Регулярный осмотр шва с использованием магнитных дефектоскопов или рентгенографии позволит выявить скрытые непровары и включения.
Вопрос-ответ:
Как правильно выбрать электрод для сварки потолочного шва?
Для сварки потолочного шва стоит брать электроды с покрытием, которые подходят для вертикального и потолочного положения. Обычно используют электроды диаметром 2-3 мм с рутиловым или основным покрытием — они обеспечивают стабильную дугу и минимальное разбрызгивание. Важно, чтобы электрод был свежим и сухим, иначе шов может получиться пористым или с трещинами.
Какая техника движения электрода при сварке потолочного шва считается наиболее надежной?
При сварке потолочного шва электрод ведут плавными зигзагообразными движениями с небольшим наклоном, чтобы расплавленный металл равномерно заполнял зазор и не стекал вниз. Скорость движения должна быть умеренной — слишком быстро приводит к непровару, слишком медленно — к излишнему наплыву и прожогам. Практика и внимательное наблюдение за формой ванны металла помогают подобрать оптимальный темп.
Как избежать подтеков и прожогов при сварке потолочного шва электродом?
Чтобы предотвратить подтёки и прожоги, нужно соблюдать правильный угол наклона электрода (около 70-80° к поверхности), контролировать силу тока согласно рекомендациям для выбранного электрода и поддерживать стабильную дугу. Кроме того, важно не задерживаться долго на одном месте — металл должен плавиться равномерно и быстро, чтобы шов получился ровным и прочным. Если металл начинает стекать, лучше остановиться, дать ему немного застыть и продолжить работу.
Нужна ли предварительная подготовка поверхности перед сваркой потолочного шва?
Да, поверхность обязательно должна быть тщательно очищена от ржавчины, грязи, масла и краски. Это поможет избежать пористости и плохого сцепления металла. Лучше всего использовать металлическую щётку или шлифовальный инструмент. Кроме того, если детали толстые, рекомендуется слегка подогреть место сварки, чтобы снизить риск трещин после охлаждения.
Какие особенности работы с электродом при сварке потолочного шва тонких металлов?
При сварке тонких листов потолочным швом нужно снижать силу тока до минимально возможной, чтобы металл не прожигался насквозь. Рекомендуется использовать электроды меньшего диаметра — 2 мм или меньше. Движения должны быть очень аккуратными и быстрыми, чтобы расплавлялось минимальное количество металла и шов был ровным. Важно избегать сильного перегрева и придерживаться техники короткой дуги.
Какие параметры электрода и ток нужно выбирать для сварки потолочного шва, чтобы избежать прожогов и получить качественное соединение?
Для сварки потолочного шва электродом обычно выбирают электроды диаметром 2-3 мм и средний сварочный ток, который зависит от толщины металла. Слишком сильный ток может привести к прожогам и расплавлению металла, а слабый — к плохому провару и недостаточному сцеплению шва. Важно соблюдать правильное расстояние между электродом и поверхностью, а также равномерно вести сварочный шов, чтобы металл хорошо расплавлялся, но не перегревался.
Какие трудности возникают при сварке потолочного шва электродом и как с ними справиться, чтобы избежать дефектов шва?
При сварке потолочного шва часто возникает проблема с удержанием электрода и правильным положением тела, так как работа ведётся снизу вверх. Это может привести к неравномерному провару и появлению капель металла, которые падают вниз. Чтобы избежать дефектов, нужно правильно держать электрод под углом около 70 градусов, плавно перемещать его и контролировать скорость движения. Также помогает предварительная подготовка поверхности и использование электродов с хорошими обмазками, которые обеспечивают стабильную дугу и меньше разбрызгивают металл.
