Проектирование газопровода начинается с получения исходных данных, необходимых для последующих инженерных расчетов и обоснования маршрута. Основой служат геодезические съемки, гидрогеологические условия, климатические характеристики и информация об инженерных коммуникациях в зоне проектирования. Без точных данных невозможно рассчитать оптимальный маршрут, определить участки с повышенной сложностью или риском, а также выбрать технические решения по прокладке трубопровода.
Особое внимание на этом этапе уделяется сбору сведений о возможных пересечениях с дорогами, реками, линиями электропередач и другими объектами. Для этого выполняется трассировка предполагаемого маршрута с учетом действующих градостроительных регламентов и природоохранных ограничений. Ошибки в выборе трассы могут привести к удорожанию строительства и необходимости дополнительных согласований.
На первом этапе также проводится предварительная оценка потребностей в газоснабжении. Учитываются перспективы развития потребителей, пиковые нагрузки и режимы подачи газа. Эти данные необходимы для расчета диаметра труб, выбора материала и определения количества запорной арматуры. Без этих расчетов невозможно создать эффективную и безопасную систему газораспределения.
Кроме инженерной информации, требуется нормативно-правовой анализ. Важно определить перечень разрешительной документации, необходимых согласований и требований к проектированию в конкретном регионе. Это помогает избежать срывов сроков и последующих доработок в процессе прохождения экспертизы и утверждения проекта.
Определение категории газа и расчет потребностей потребителей
На начальном этапе проектирования газопровода необходимо определить категорию транспортируемого газа. В зависимости от химического состава и давления различают природный, сжиженный углеводородный (СУГ) и сжатый природный газ. Выбор влияет на тип оборудования, диаметр трубопровода, материал труб и методы учета расхода.
Ключевым параметром является теплотворная способность газа:
- природный газ – от 31 до 39 МДж/м³;
- СУГ – от 45 до 50 МДж/м³;
- сжатый природный газ – аналогичен обычному, но под давлением до 25 МПа.
Расчет потребностей потребителей начинается с инвентаризации всех потенциальных точек потребления. Для каждого объекта необходимо определить:
- Тип оборудования и его номинальный расход газа (м³/ч);
- Максимальные и среднесуточные нагрузки;
- Частоту и продолжительность использования.
Суммарный расчетный расход газа учитывается по формуле с учетом коэффициентов одновременности. Например, для жилого дома с индивидуальным отоплением, плитами и водонагревателями, коэффициент одновременности может составлять 0,6–0,8 в зависимости от количества квартир.
Отдельное внимание следует уделить сезонным колебаниям. В отопительный сезон нагрузка может увеличиваться в 2–3 раза. Это необходимо закладывать в проектную пропускную способность газопровода и мощности регулирующего оборудования.
Результаты расчетов используются для выбора диаметров труб, давления в сети и схемы разводки. Ошибки на этом этапе приводят к недогазификации, перегрузке сети или неэффективному использованию ресурсов.
Анализ топографии местности и существующих инженерных сетей
Топографическая съёмка участка – исходная задача при проектировании газопровода. Она выполняется в масштабе не менее 1:500 с обязательным указанием высотных отметок, рельефа, границ застройки, дорог, водоёмов и растительности. Особое внимание уделяется уклонам, оврагам, склонам и заболоченным участкам, так как эти элементы влияют на выбор трассы и глубину заложения трубы.
Для минимизации земляных работ трасса газопровода должна быть привязана к естественному рельефу. Изменение уклонов свыше 15° требует дополнительных расчётов устойчивости и мер по защите от оползней. На пересечениях с автомобильными и железными дорогами проект учитывает необходимые защитные гильзы и глубины прокладки согласно СНиП и нормативам Гостехнадзора.
Инженерные сети, подлежащие учёту: водопровод, канализация, теплосети, линии связи, электрокабели, дождевые коллекторы. Их местоположение уточняется по исполнительной документации, данным балансодержателей и геофизическими методами – трассоискателями и георадарами. Обнаруженные сети наносятся на топографическую основу с точностью до 10 см.
Особую сложность представляют участки с плотной подземной застройкой. В таких случаях требуется поэтапное согласование трассы с владельцами сетей, а при необходимости – разработка схем перекладки или подвесного обвода. Для водоохранных зон и участков с охранными регламентами применяются специальные условия прокладки: футляры, гильзы, бесканальная прокладка, ГНБ или микротоннелирование.

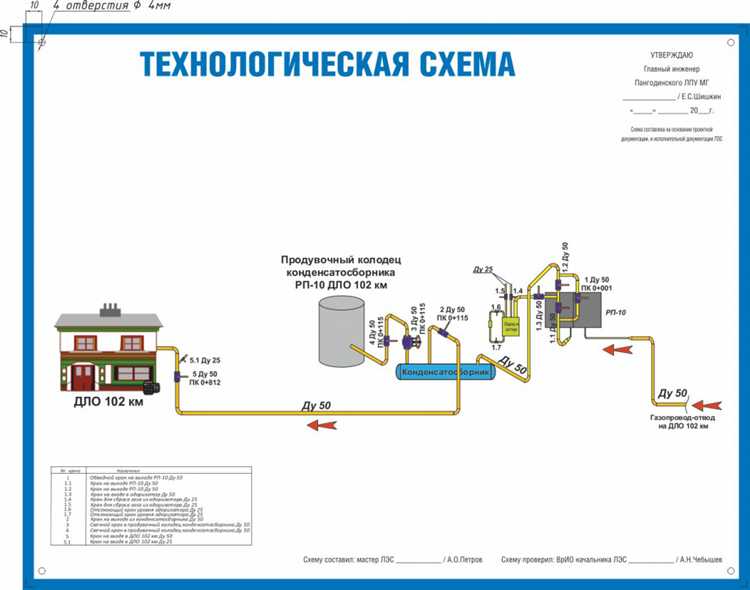

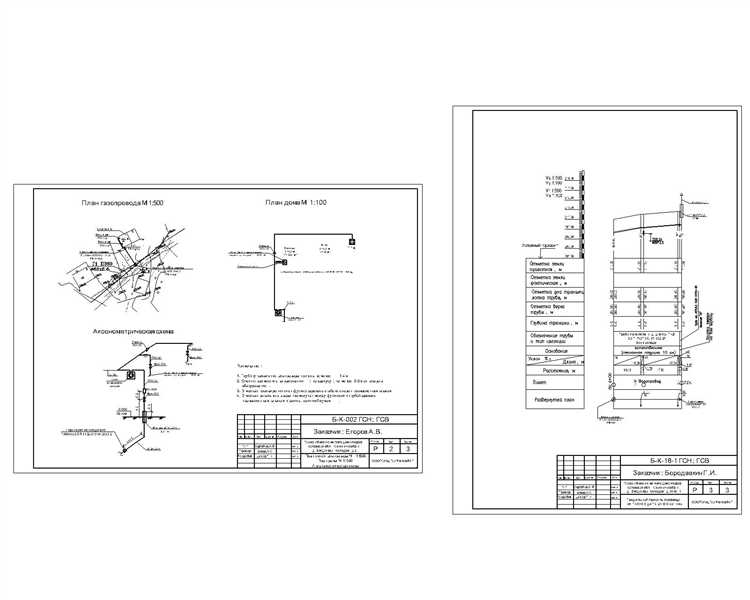

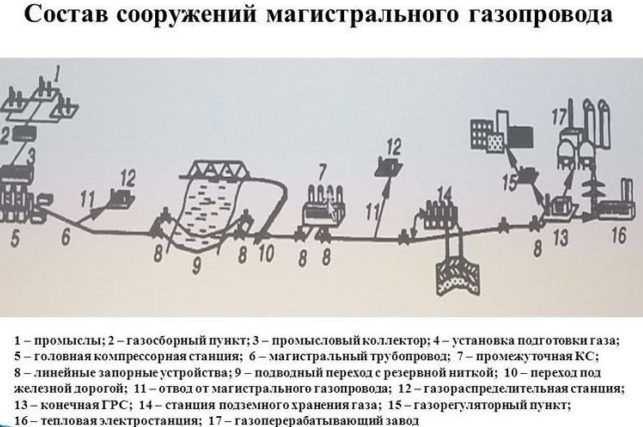

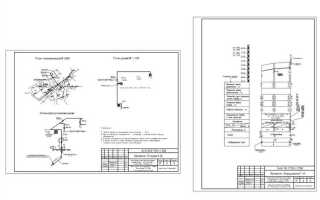

Анализ местности и инженерных коммуникаций завершается формированием топоплана с координированной трассой, который служит основой для дальнейших проектных расчетов, гидравлического моделирования и получения технических условий на подключение.
Выбор трассы газопровода с учётом ограничений и охранных зон
При выборе трассы газопровода необходимо учитывать действующие нормативы, регламентирующие минимальные расстояния до объектов капитального строительства, водоёмов, автомобильных и железных дорог, линий электропередачи и прочих инженерных коммуникаций. Согласно СП 62.13330.2011, минимальная ширина охранной зоны для подземного газопровода среднего давления составляет 2 метра по обе стороны от оси трубопровода.
Наложение трассы на зоны с особыми условиями использования территорий – например, санитарно-защитные зоны предприятий, охраняемые природные территории или зоны возможного подтопления – требует корректировок и согласования с профильными органами. В ряде случаев требуется проведение инженерно-экологических изысканий и получение заключений о допустимости размещения объекта.
Запрещено прокладывать трассу по участкам с высокой плотностью застройки, вдоль высоковольтных ЛЭП без соблюдения нормативных отступов, а также через территории со сложными геологическими условиями без предварительного обследования. При прохождении рядом с жилыми зданиями необходимо обеспечить расстояние, соответствующее классу давления газопровода и плотности застройки, с учётом возможных аварийных сценариев.
Оптимизация трассы предполагает минимизацию количества пересечений с препятствиями – реками, автотрассами, железнодорожными путями. Каждое такое пересечение увеличивает стоимость строительства и требует разработки специальных проектных решений, включая горизонтальное направленное бурение или прокладку в футлярах.
В сельской местности предпочтение отдается прокладке вдоль существующих дорог и границ полей, что упрощает доступ для эксплуатации и снижает количество земельных споров. В городских условиях важным фактором становится увязка с уже существующими инженерными сетями и плотной застройкой, что часто требует комплексной схемы трассировки с анализом подземного пространства в привязке к актуальным планам подземных коммуникаций.
Разработка технического задания для изысканий и проектирования
Техническое задание (ТЗ) формируется на основе исходных данных, требований заказчика и нормативной документации. Оно определяет объем, состав и порядок выполнения инженерных изысканий и проектных работ. ТЗ утверждается заказчиком и передается проектной организации как обязательный документ для выполнения последующих этапов проектирования.
В структуре ТЗ должны быть чётко обозначены границы проектирования, предполагаемая трасса газопровода, параметры транспортируемого газа (категория, давление, объём), предполагаемые точки подключения и узлы редуцирования. Указываются конкретные участки, подлежащие изысканиям: топографические, геологические, гидрометеорологические, экологические и иные, в зависимости от характера территории и предполагаемого уровня давления в сети.
Важной частью ТЗ является перечень ограничений: охранные зоны действующих коммуникаций, санитарные и водоохранные зоны, участки с особыми условиями строительства (оползни, подтопления, карсты), территории с археологическим и культурным наследием. Также включаются требования к согласованиям с природоохранными и надзорными органами.
Документ должен содержать ссылку на действующие нормативы: СП 42.101.2003, СП 36.13330.2012, ГОСТы и региональные регламенты. В случае проектирования газопровода высокого давления необходимо отдельно указать требования к обеспечению промышленной безопасности и контролю коррозионной защиты.
Отдельным пунктом в ТЗ описываются требования к оформлению результатов изысканий и проектной документации: масштаб, формат, структура отчетных материалов, перечень графических схем. Также устанавливаются сроки выполнения этапов и условия взаимодействия между заказчиком, проектировщиком и организациями, предоставляющими согласования.
Подготовка исходно-разрешительной документации
На этапе подготовки проектной документации для газопровода необходимо собрать комплект исходно-разрешительных материалов, без которых невозможно корректное проектирование и последующее согласование. Этот процесс требует взаимодействия с рядом государственных и муниципальных органов, а также правообладателей земельных участков.
В первую очередь требуется получить правоустанавливающие документы на земельные участки, по которым планируется прохождение трассы. Если используется аренда или сервитут, необходимо оформить соответствующие договоры с указанием срока и условий пользования.
Затем оформляется градостроительный план земельного участка (ГПЗУ) или иные документы, подтверждающие возможность размещения объекта в соответствии с территориальным зонированием. В случае прокладки газопровода вне населённых пунктов требуется согласование с региональными департаментами природопользования и охраны окружающей среды.
К обязательным исходным документам также относятся топографическая съёмка масштаба 1:500 или 1:1000, технические условия на подключение к существующим инженерным сетям и архивные материалы о подземных коммуникациях. При наличии охранных зон – требуется согласование с Росреестром, охраной памятников, организациями-железнодорожными или дорожными операторами.
Для участков, расположенных в санитарно-защитных или водоохранных зонах, необходимо получить заключения Роспотребнадзора и Росводресурсов. В приаэродромных зонах – дополнительно требуется согласование с Росавиацией.
Особое внимание уделяется получению ситуационного плана и выписок из ЕГРН, подтверждающих границы участков. При наличии лесного фонда – лесоустроительная документация и разрешение на проведение работ в пределах лесных участков.
Вся собранная документация должна быть актуальной и заверенной. Её комплектование рекомендуется вести параллельно с предпроектными обследованиями, чтобы сократить общее время разработки проектной документации.

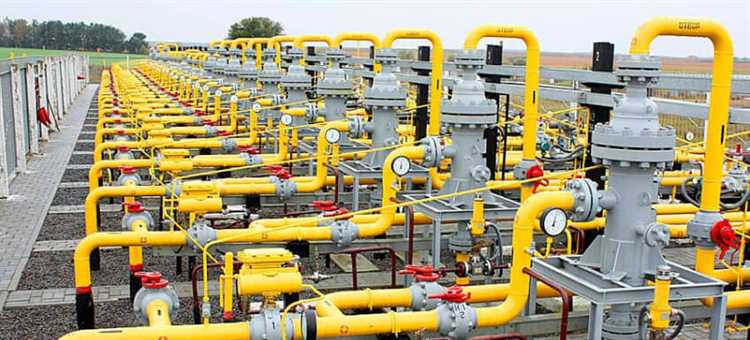

Согласование точки подключения и условий газоснабжения
Для корректного согласования необходимо получить технические условия (ТУ) у организации-оператора газоснабжения. В ТУ указываются параметры давления газа, допустимые расходные характеристики и требования к оборудованию, включая запорную арматуру и системы измерения.
При подаче заявки на технические условия необходимо приложить планируемые объемы потребления, характеристики газа (категория по взрывопожарной безопасности), а также схему предполагаемого подключения. На основании этих данных оператор формирует условия подключения, которые учитывают безопасность, надежность и экономичность эксплуатации.
Особое внимание уделяется согласованию допустимого давления на вводе. Для бытовых и коммерческих объектов обычно устанавливается давление в пределах 0,3–0,6 МПа, для промышленных – до 1,2 МПа, что напрямую влияет на выбор оборудования и трубопроводных материалов.
При согласовании точки подключения следует учитывать существующие ограничения по охранным зонам газопроводов и минимальные расстояния до объектов с повышенной опасностью. Несоблюдение этих норм ведет к отказу в согласовании и необходимости внесения изменений в проект.
Документальное закрепление согласованных условий подключения позволяет избежать конфликтов с оператором газовой сети в процессе строительства и эксплуатации газопровода, обеспечивая правовую основу для дальнейших этапов проектирования и монтажа.
Вопрос-ответ:
Какие документы необходимы для начала первого этапа проектирования газопровода?
Для запуска первого этапа проектирования требуется собрать пакет исходных документов: технические условия на подключение к газовой сети, топографические карты, данные о существующих инженерных коммуникациях, результаты геологических изысканий и разрешения на проведение работ. Эти материалы обеспечивают базу для анализа участка и дальнейших проектных решений.
Как определяется оптимальная трасса газопровода на начальном этапе проектирования?
Оптимальный маршрут выбирается с учётом нескольких факторов: рельефа местности, наличия охранных зон, расположения существующих коммуникаций и объектов, а также экологических ограничений. На основе этих данных составляется несколько вариантов трассы, которые затем сравниваются по технической и экономической целесообразности.
Почему важно согласовывать точку подключения к газовой сети на первом этапе проектирования?
Согласование точки подключения позволяет уточнить технические возможности и параметры поставки газа, а также определить требования к оборудованию и безопасности. Это предотвращает ошибки в проекте, снижает риски дополнительных затрат и ускоряет процесс получения разрешений на строительство.
Как рассчитывается потребность в газе для будущих потребителей на этапе изысканий?
Расчёт основывается на анализе текущих и планируемых потребностей объектов, подключаемых к газопроводу. Используются нормативы расхода газа, технологические данные и планы развития предприятий или жилых комплексов. Результат позволяет определить необходимую пропускную способность и параметры газопровода для стабильного обеспечения потребителей.
