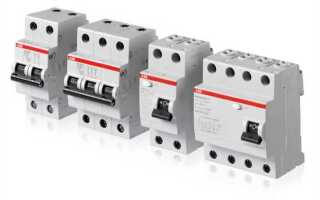

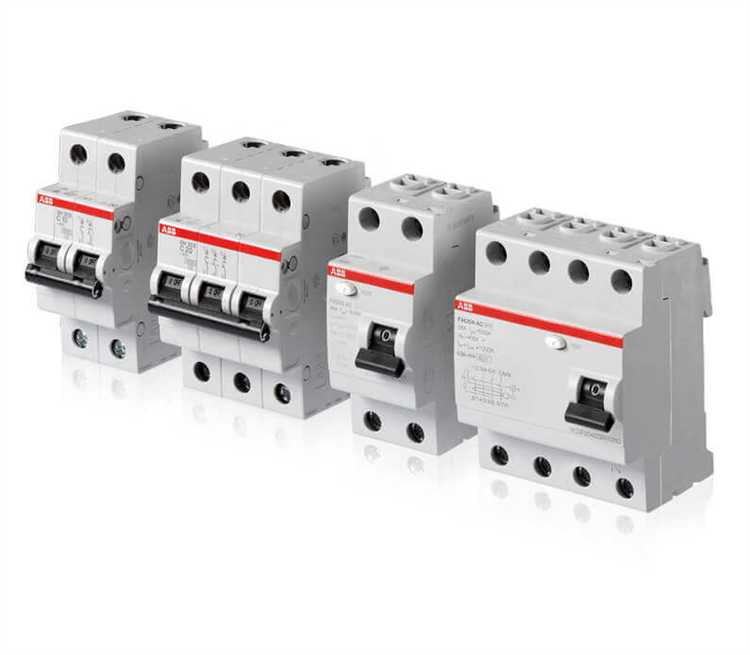

Компания ABB выпускает широкий ассортимент модульных автоматических выключателей, ориентированных на разные задачи: от базовой защиты электросетей до сложных промышленных решений. Для правильного выбора важно учитывать особенности каждой серии, так как различия касаются как технических параметров, так и сферы применения.
Серия S200 предназначена для стандартных распределительных сетей и широко применяется в жилых и коммерческих установках. Номинальные токи до 63 А, отключающая способность до 25 кА (в зависимости от исполнения), типы характеристик отключения B, C и D. Отличается компактностью и доступностью большинства дополнительных аксессуаров.
S800 – серия для высоких токов и промышленного применения. Эти автоматы рассчитаны на токи до 125 А и обладают высокой отключающей способностью – до 50 кА. Подходят для задач с высокими требованиями к надёжности и безопасности, например в системах автоматизации или критической инфраструктуре.
Серия SH200 внешне схожа с S200, но оптимизирована под розничный рынок: меньше вариантов по характеристикам, меньше допустимых комбинаций с аксессуарами. Используется преимущественно в эконом-сегменте для частного строительства, при этом сохраняет соответствие стандартам IEC/EN.
Для применения в условиях постоянного тока предусмотрены модификации серий S200 M DC и S800 PV. Первая применяется в системах DC-UPS и транспортных решениях, вторая – в солнечных электростанциях с высокими токами. Эти версии требуют учёта полярности и других особенностей установки.
При выборе автомата ABB необходимо учитывать не только токовую нагрузку, но и назначение цепи, допустимую отключающую способность, условия коммутации, а также необходимость применения дополнительных модулей (например, расцепителей минимального напряжения или дистанционного управления).

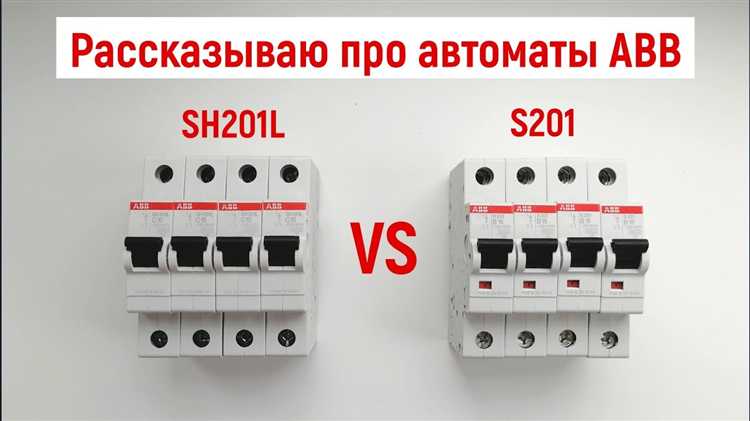

Чем серия S отличается от серии SH по конструкции и применению
Автоматические выключатели ABB серии S и SH имеют принципиальные отличия по конструкции, области применения и типовым характеристикам. Серия S ориентирована на установки общего назначения в жилых, коммерческих и легких промышленных сетях. Серия SH разработана с прицелом на более требовательные условия эксплуатации, включая объекты с повышенной плотностью оборудования и ограниченным пространством для монтажа.
Корпуса автоматов серии S выполнены из стандартного самозатухающего пластика, обеспечивающего достаточную механическую прочность для типовых условий. SH-модели используют модифицированный термостойкий поликарбонат, устойчивый к воздействию высоких температур и механических нагрузок. Конструкция клемм в SH выполнена с прижимной пластиной, повышающей стабильность контакта, особенно при частом демонтаже и подключении проводов.
По габаритам автоматы серии SH компактнее: ширина одного полюса составляет 17,5 мм, как и у S-серии, но глубина корпуса сокращена, что упрощает установку в распределительные щиты с ограниченным пространством. Кроме того, в SH-серии реализована улучшенная вентиляция корпуса, позволяющая использовать автоматы в плотной сборке без превышения допустимого нагрева.
С точки зрения характеристик срабатывания, обе серии могут оснащаться расцепителями с характеристиками B, C и D. Однако SH-модели рассчитаны на больший механический ресурс – до 20 000 циклов включения/отключения, против 10 000 у стандартной S-серии. Также в SH-серии реализована возможность пломбировки как лицевой панели, так и винтов клемм, что повышает защиту от несанкционированного доступа.
Серия S чаще применяется в стандартных распределительных щитах жилых и офисных зданий, где не требуется высокая плотность монтажа. SH же выбирают для шкафов с ограниченным пространством, для установки в телекоммуникационных и серверных помещениях, где важно сочетание компактности и устойчивости к тепловым нагрузкам.

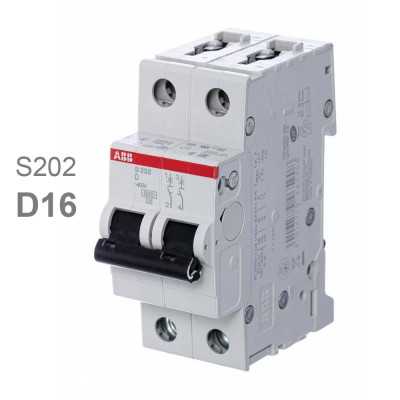

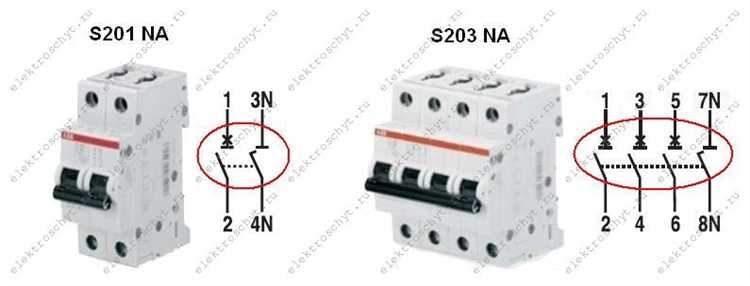

Для каких нагрузок подходит серия S200 и чем она выделяется
Автоматы серии S200 применяются в цепях с номинальным током до 63 А и рассчитаны на отключающую способность до 6 кА (в зависимости от модификации – до 10 кА). Они предназначены для защиты от токов короткого замыкания и перегрузки в жилых, коммерческих и промышленных установках с умеренным уровнем коммутационных перенапряжений.
Модели этой серии выпускаются с характеристиками отключения B, C и D. Автоматы с характеристикой B подходят для осветительных цепей и нагрузки с минимальными пусковыми токами. Характеристика C универсальна и чаще всего используется в цепях с розеточными группами, обогревателями, вентиляторами и офисной техникой. Характеристика D предназначена для оборудования с высокими пусковыми токами, например для электродвигателей или трансформаторов.

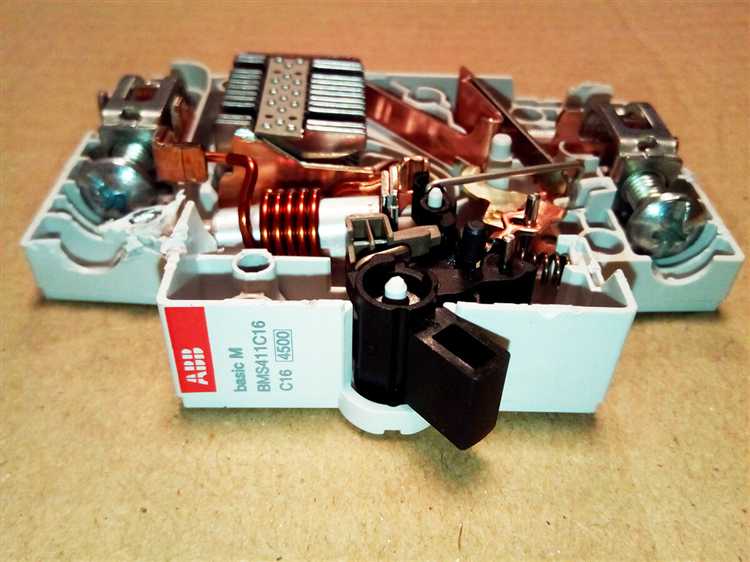

Одно из ключевых отличий серии S200 – наличие механизмов двойного расцепления: теплового и электромагнитного, что позволяет точно реагировать как на длительные перегрузки, так и на мгновенные короткие замыкания. Контактные клеммы рассчитаны на повторное подключение и выдерживают значительное число циклов без ослабления зажимов.
Также серия S200 отличается широкой линейкой аксессуаров: возможна установка вспомогательных контактов, независимых и минимальных расцепителей, модулей защиты от перенапряжения. Все устройства легко монтируются на DIN-рейку и допускают пломбирование, что упрощает применение в объектах с требованием к учёту и защите от несанкционированного доступа.
В условиях, где важна стабильная работа автоматов при нестабильном напряжении или в сетях с импульсными нагрузками, серия S200 показывает устойчивость к помехам и скачкам напряжения, что делает её надёжным решением для распределительных щитов различного назначения.

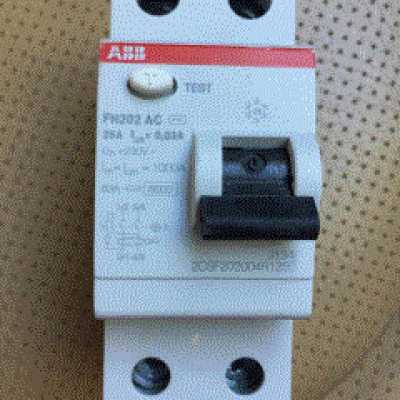

Особенности автоматов серии DS201 с функцией УЗО
Автоматы DS201 совмещают в одном корпусе функции автоматического выключателя и устройства защитного отключения. Это позволяет экономить место в щите и ускоряет монтаж. Серия предназначена для защиты от токов короткого замыкания, перегрузки и утечек тока на землю.
- Номинальный ток: от 6 до 40 А с кривыми отключения B и C.
- Номинальный ток утечки: 10, 30 или 100 мА, в зависимости от модели.
- Комбинированный механизм отключения, реагирующий как на тепловую, так и на электромагнитную составляющую перегрузки.
- Дифференциальная защита реализована на основе электронного модуля, обеспечивающего более точное срабатывание и защиту от ложных срабатываний при импульсных помехах.
- Тип дифференциальной защиты – AC или A (в зависимости от модификации), что важно учитывать при наличии несимметричных нагрузок или электронного оборудования.
- Рабочая температура: от –25 °C до +55 °C, подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.
DS201 комплектуются индикатором положения контактов (ON/OFF) и индикатором срабатывания по дифференциальному току, что облегчает диагностику причины отключения. Механизм проверки УЗО доступен через кнопку «T», и проверка должна выполняться регулярно, не реже одного раза в месяц.
Для корректной работы устройства требуется подключение к нулевому проводнику. При неправильном подключении или отсутствии нейтрали функция УЗО будет неработоспособна, несмотря на сохранение автоматической защиты от тока короткого замыкания.
Серия DS201 оптимальна для применения в объектах, где требуется защита и от перегрузки, и от утечки тока в ограниченном пространстве – например, в многоквартирных домах, небольших коммерческих помещениях или временных распределительных щитах.
Различия между сериями S200 и S800 по токоограничению
Серия S200 рассчитана на номинальные токи до 63 А и предназначена для распределительных сетей низкого напряжения в жилых и коммерческих зданиях. Токоограничение реализовано за счёт дугогасительной камеры и механизма быстрого размыкания контактов. Уровень токоограничения – до 6 кА (в зависимости от модификации и кривой отключения).
Серия S800 ориентирована на применение в более сложных и ответственных установках, таких как промышленные распределительные щиты и технологическое оборудование. Токоограничение у этой серии значительно выше, в некоторых модификациях оно достигает 50 кА при 400 В. Это реализовано за счёт следующих конструктивных решений:
- Многополюсная дугогасительная система с расширенным количеством дугогасительных пластин;
- Повышенная механическая прочность контактов и их устойчивость к свариванию;
- Точный механизм мгновенного расцепления при коротком замыкании;
- Интеграция дополнительных опций, таких как расцепители минимального и максимального тока.
Если требуется защита цепей с высокой вероятностью коротких замыканий и при этом важно сократить уровень термического и электродинамического воздействия на оборудование, выбор в пользу серии S800 предпочтительнее. В стандартных распределительных щитах для офисов и жилья достаточно возможностей серии S200, особенно при токах отключения до 6 кА.
При проектировании важно учитывать не только номинальный ток, но и ожидаемый уровень короткого замыкания в точке установки автомата. В условиях городской подстанции с мощной питающей линией это значение может превысить 15–20 кА, что выходит за пределы возможностей S200 и требует применения S800.
Когда целесообразно использовать серию Tmax вместо модульных автоматов
Серия Tmax предназначена для силовых цепей с токами от 16 А до 1600 А, что значительно превышает максимальные значения модульных автоматов серии S200 или S800. Tmax используется в распределительных щитах и системах, где требуется защита крупного оборудования, силовых линий и магистральных цепей.
При токах свыше 125 А применение модульных автоматов становится нецелесообразным из-за их конструктивных ограничений и сложности монтажа. Tmax обеспечивает более высокую коммутационную способность, позволяя работать с пусковыми токами электродвигателей и другими нагрузками с большими токовыми пиками.
В условиях промышленного производства и крупных коммерческих объектов Tmax рекомендуется применять для защиты главных вводных линий и распределительных шин. Это снижает количество устройств в щите и упрощает обслуживание.
Серия Tmax позволяет использовать широкий выбор аксессуаров: катушки для дистанционного отключения и включения, блоки сигнализации и защиты, что расширяет функционал по сравнению с модульными автоматами.
При проектировании систем с необходимостью интеграции автоматов в высоковольтные шкафы или системы с высокой плотностью монтажа Tmax демонстрирует преимущества за счет возможности установки в специальные рельсовые системы и легкого подключения силовых шин.
Использование Tmax оправдано при требованиях к высокой селективности и быстродействию защиты, что особенно важно в электроснабжении промышленных объектов и дата-центров.
Если нагрузка не превышает 125 А и отсутствуют особые требования к коммутационной способности, модульные автоматы предпочтительнее из-за компактности и простоты монтажа. В противном случае Tmax обеспечивает надежность и удобство эксплуатации.

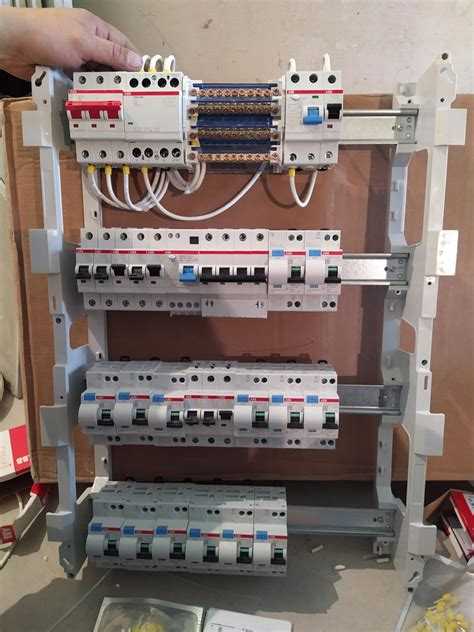

Совместимы ли автоматы разных серий ABB по типу подключения
Автоматы ABB различных серий отличаются конструкцией клемм и способами подключения, что напрямую влияет на их совместимость. Серии S200, S800 и DS201 имеют различия в типах зажимов: S200 и S800 обычно оснащены винтовыми или быстрозажимными клеммами, рассчитанными на монтаж проводов определённого сечения. DS201, как правило, использует клеммы с быстрозажимным механизмом с фиксированным усилием.
При попытке соединить автоматы разных серий на одной шине важно учитывать механическую совместимость монтажных интерфейсов. Например, серия S200 и S800 используют стандартизированные DIN-рейки шириной 35 мм, что позволяет смонтировать их вместе физически, но отличия в габаритах и форме клемм могут усложнить объединение цепей.
По типу подключения проводов к автоматам: автоматы S200 и S800 допускают провод сечением от 1,5 мм² до 25 мм² в зависимости от модели, а DS201 – как правило, рассчитаны на меньшие сечения (до 10 мм²). Это важно при выборе автомата под конкретные кабели.
Рекомендуется избегать смешивания серий в одной линии подключения без тщательной проверки соответствия клемм и проводников, чтобы исключить риск ослабления контакта или повреждения изоляции.
Для монтажа с максимальной надёжностью стоит использовать автоматы одной серии, особенно если требуется объединение в блоки или применение дополнительных аксессуаров (например, модулей блокировки или расцепителей), которые привязаны к конкретной серии.
Если возникает необходимость использовать разные серии совместно, нужно проверить наличие переходных элементов или совместимых аксессуаров у ABB, а также обеспечить соответствие сечений и типов проводов, исходя из технической документации на каждый автомат.
Вопрос-ответ:
В чем основные технические отличия между сериями автоматов ABB S200 и S800?
Серия S200 рассчитана на бытовые и небольшие промышленные нагрузки с токами до 63 А и максимальным отключающим током 6 кА. Она компактна и универсальна для стандартных щитовых решений. Серия S800 ориентирована на более мощные установки, с токами до 125 А и отключающим током до 10 кА, что делает её пригодной для сложных производственных систем. Кроме того, S800 отличается более высокой устойчивостью к перегрузкам и имеет расширенный набор аксессуаров для интеграции в автоматизированные системы управления.
Можно ли использовать автоматы ABB разных серий вместе в одном распределительном щите?
Соединять автоматы разных серий допускается при условии соблюдения электрических характеристик и совместимости по габаритам и способам подключения. Например, S200 и DS201 можно устанавливать рядом, если они подходят по размеру и напряжению. Однако для некоторых серий с разными механизмами подключения или номиналами это не рекомендуется, так как могут возникнуть сложности с монтажом и обслуживанием. Также важно учитывать технические требования по отключающим токам и совместимость аксессуаров.
В каких ситуациях предпочтительнее использовать серию DS201 с функцией УЗО вместо обычных автоматов серии S?
Серия DS201 с УЗО подходит там, где необходимо одновременно обеспечить защиту от перегрузок, коротких замыканий и утечки тока, например, в жилых помещениях с повышенными требованиями по безопасности, детских учреждениях, медицинских объектах. Обычные автоматы серии S обеспечивают только защиту от токов перегрузки и короткого замыкания. Использование DS201 упрощает монтаж и повышает уровень безопасности без необходимости устанавливать отдельные устройства защиты от утечек.
Какие отличия по характеристикам токоограничения имеют серии S200 и S800?
Серия S800 имеет встроенные функции токоограничения, которые позволяют значительно снизить пиковые токи короткого замыкания благодаря специальной конструкции расцепителей. Это снижает нагрузку на оборудование и улучшает защиту цепей. Серия S200 в основном рассчитана на базовую защиту, с минимальными возможностями токоограничения. В установках с высокими требованиями по безопасности и надежности часто выбирают S800 именно из-за этих возможностей.
Как выбрать между модульными автоматами ABB серии S и мощными автоматами серии Tmax?
Автоматы серии S подходят для стандартных распределительных щитов с токами до 125 А, в основном для жилых и небольших коммерческих объектов. Они компактны, просты в монтаже и эксплуатации. Серия Tmax предназначена для больших промышленных систем с токами свыше 100 А и более высокой отключающей способностью — до 150 кА. Эти автоматы имеют более сложные механизмы управления, расширенные функции диагностики и возможность интеграции в системы автоматизации. Выбор зависит от нагрузки, требований к безопасности и условий эксплуатации.
