Двухфазная и трёхфазная системы переменного тока представляют собой различные способы передачи электрической энергии, отличающиеся числом сдвинутых по фазе токов. В двухфазной системе используются два синусоидальных сигнала, сдвинутых на 90°, а в трёхфазной – три сигнала с углом сдвига 120°. Эти различия напрямую влияют на эффективность, равномерность нагрузки и возможности подключения оборудования.
Двухфазный ток применялся на ранних этапах развития электроэнергетики, но из-за ограниченной мощности и более сложной схемы трансформации постепенно был вытеснен трёхфазной системой. Современные электросети, включая промышленное и бытовое оборудование, рассчитаны на трёхфазное питание благодаря более высокой энергетической плотности, меньшим потерям при передаче и возможности формирования вращающегося магнитного поля без дополнительных компонентов.
Выбор между двухфазной и трёхфазной системой зависит от специфики применения. Для локальных нужд с малым потреблением возможна двухфазная схема, особенно при наличии исторически сложившейся инфраструктуры. Однако для любых задач, связанных с электродвигателями, мощными нагрузками или дальними линиями передачи, трёхфазный ток остаётся оптимальным решением.
Принцип формирования двухфазного и трёхфазного напряжения
Формирование двухфазного и трёхфазного напряжения основывается на использовании синусоидальных колебаний, создаваемых вращающимся магнитным полем в системе обмоток генератора. В зависимости от числа обмоток и угла сдвига между ними формируется соответствующее количество фаз с определённым временным сдвигом.
В двухфазной системе используется две обмотки, расположенные под углом 90° друг к другу. При вращении ротора генератора в этих обмотках индуцируются два синусоидальных напряжения, смещённых по фазе на π/2 радиан (90°). Такая система может быть реализована, например, в старых типах электродвигателей и некоторых специализированных установках.

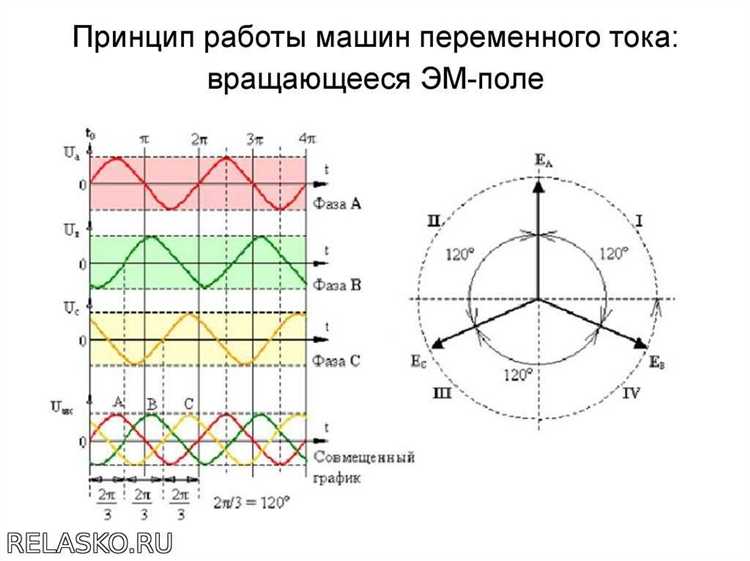

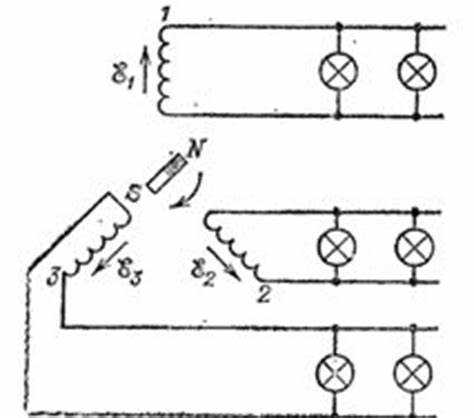

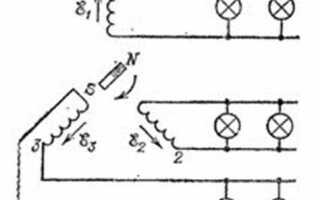

Формирование трёхфазного напряжения требует трёх одинаковых обмоток, размещённых с углом 120° между ними. При равномерном вращении магнитного поля в таких обмотках возникает три синусоидальных напряжения, сдвинутых друг от друга на 2π/3 радиан (120°). Это обеспечивает симметричную нагрузку и постоянную передаваемую мощность в систему.
- Для трёхфазного генератора важна симметрия конструкции и равенство сопротивлений фазных обмоток для обеспечения балансировки нагрузки.
- При подключении нагрузки к двухфазной системе возможно использование двух независимых фаз или их преобразование в эквивалент трёхфазной схемы через фазосдвигающие трансформаторы.
- Трёхфазное напряжение проще преобразуется в механическую энергию с минимальными пульсациями, благодаря равномерному крутящему моменту в асинхронных и синхронных двигателях.
Для получения трёхфазного напряжения из двухфазного применяют фазосдвигающие устройства или электронные преобразователи, однако они увеличивают сложность системы. По этой причине трёхфазная генерация является промышленным стандартом, обеспечивая стабильную работу оборудования и снижение потерь при передаче энергии.
Особенности подключения электроприборов к двухфазной и трёхфазной сети
При подключении электроприборов к двухфазной или трёхфазной сети необходимо учитывать тип устройства, его мощность и режим работы. Разные типы сетей предъявляют различные требования к распределению нагрузки, заземлению и защите оборудования.
- В двухфазной сети используется две активные фазы с фазовым сдвигом 90°. Напряжение между фазами составляет 220–240 В (в старых американских системах) или до 380 В (в некоторых европейских вариантах). Большинство бытовых приборов рассчитано на подключение между одной фазой и нейтралью.

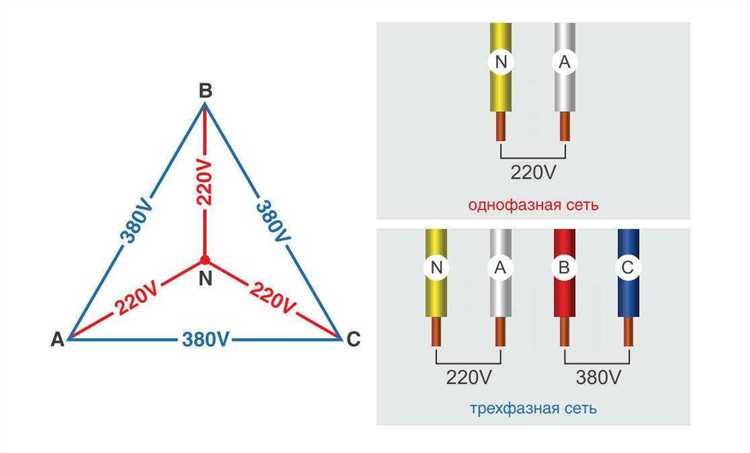

- Трёхфазная сеть формирует симметричное напряжение 380–400 В между фазами и 220–230 В между каждой фазой и нейтралью. При подключении трёхфазных электродвигателей и промышленного оборудования используется прямое трёхфазное питание, обеспечивающее равномерную нагрузку и высокий КПД.
При выборе способа подключения следует учитывать следующие особенности:
- Номинальная мощность прибора: Электроплиты, водонагреватели, компрессоры и станки с потреблением более 4–5 кВт требуют трёхфазного подключения. Для двухфазной сети могут потребоваться трансформаторы или ограничение мощности.

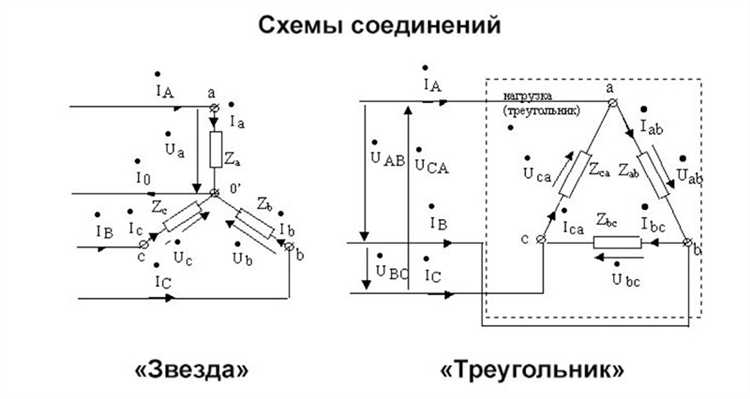

- Тип подключения: В трёхфазной сети возможно соединение по схеме «звезда» (наличие нейтрали) или «треугольник» (без нейтрали), что влияет на выбор автоматики и конфигурации кабеля. В двухфазной сети чаще всего применяется схема без нейтрали.
- Сечение кабелей: Трёхфазные цепи требуют использования многожильных кабелей с равномерным распределением тока по фазам. В двухфазной сети возможно неравномерное распределение тока, что требует перерасчёта сечения проводников.
- Защита и автоматизация: При подключении к трёхфазной сети обязательно применение трёхполюсных автоматов и устройств защитного отключения (УЗО). В двухфазной сети могут использоваться двухполюсные автоматы с соответствующей настройкой по току и времени отключения.
- Совместимость с оборудованием: Некоторые импортные приборы (например, старые станки или печи) предназначены только для двухфазной системы. При подключении к трёхфазной сети требуется преобразование или переобмотка.
Подключение должно производиться с учётом нормативных документов (ПУЭ, ГОСТ) и только квалифицированным специалистом. Ошибки в выборе схемы или нарушенное фазирование могут привести к выходу из строя оборудования.
Различия в передаче энергии на большие расстояния
В трёхфазной системе передача энергии осуществляется более равномерно благодаря постоянной суммарной мощности, что снижает колебания в нагрузке и уменьшает перегрев проводников. Это особенно важно при расстояниях свыше 10–20 км, где даже незначительные потери напряжения приводят к резкому падению эффективности.
Для двухфазных систем характерна пульсирующая мощность, которая вызывает дополнительные токи в нейтральных проводниках и требует более массивных кабелей при тех же уровнях передаваемой энергии. Это увеличивает материальные и эксплуатационные расходы при прокладке и обслуживании линий.
Трёхфазная передача обеспечивает возможность использования трансформаторов с более высоким коэффициентом полезного действия. Кроме того, снижается уровень реактивной мощности, что упрощает компенсацию и стабилизацию напряжения в сети. Это критично для промышленных объектов и распределительных подстанций, находящихся на удалении от источников питания.
В условиях высоковольтной передачи (например, 110 кВ и выше) трёхфазные линии допускают применение стандартизированных решений с минимальными затратами на согласование оборудования. В то время как двухфазные линии требуют нестандартной конфигурации аппаратуры, что ограничивает их применение в современной энергетике.
Сравнение устойчивости работы при несимметричной нагрузке
Несимметричная нагрузка возникает, когда токи или сопротивления в фазах отличаются друг от друга. Для двухфазной системы это приводит к значительному снижению качества питания, поскольку в ней отсутствует механизм самокомпенсации. При отклонении в одной из фаз напряжение второй фазы также изменяется, что ведёт к разбалансировке и нестабильной работе подключённых устройств.
В трёхфазной системе влияние несимметричной нагрузки выражено слабее. Благодаря наличию третьей фазы и принципу равномерного распределения токов по фазам, система способна частично компенсировать отклонения. При подключении нейтрального провода в звёздочной схеме напряжения остаются ближе к номинальным, даже если одна из нагрузок отличается по сопротивлению или току.
В условиях промышленной эксплуатации трёхфазная сеть обеспечивает более стабильную работу электродвигателей, особенно при переменной нагрузке. При неравномерном распределении мощности по фазам в двухфазной системе возможно резкое увеличение тока в одной из фаз, что приводит к перегреву и снижению срока службы оборудования.
Рекомендовано: при наличии неоднородной нагрузки выбирать трёхфазную сеть, особенно если предполагается подключение асинхронных двигателей, мощных преобразователей или устройств с резкими скачками потребления. Для двухфазных систем при несимметрии требуется обязательное применение стабилизаторов или симметрирующих трансформаторов, что усложняет схему и повышает затраты.
Требования к проводке и защите в системах с разным числом фаз
В двухфазных системах электропитания основное внимание уделяется симметрии нагрузки и точному подбору сечения проводников. При токах до 25 А допускается использование медного кабеля с сечением 2,5 мм², при условии короткой длины линии и минимальных потерь. Однако при увеличении расстояния или мощности нагрузок сечение должно быть пересчитано по сопротивлению и допустимому падению напряжения.
В трёхфазных системах кабельная трасса требует как минимум четырёх проводников: три фазных и один нулевой. При наличии токонесущего PEN-проводника обязательна проверка соответствия требованиям ГОСТ 30331.1-2013. Сечение фазных жил рассчитывается исходя из максимального тока нагрузки на каждую фазу, с учётом несимметрии. Для линий с током 40–63 А целесообразно использовать кабели с медными жилами от 6 мм² и выше.
Защитные устройства в двухфазных системах включают в себя автоматические выключатели с характеристикой отключения, подобранной по типу нагрузки (тип B или C). Установка УЗО осуществляется на каждую линию, где существует риск утечки тока на землю, с током отсечки не более 30 мА в жилых зонах.
В трёхфазных системах требуется установка трёхполюсных автоматов при линейной нагрузке, или четырёхполюсных – при использовании нулевого проводника. Защита от перегрузки и короткого замыкания должна обеспечиваться с учётом суммарной мощности всех фаз и токов срабатывания, согласованных с вводным кабелем. УЗО или дифференциальные автоматы подбираются по фазам и должны реагировать на несимметричные токи утечки, что требует более точной настройки и выбора соответствующего типа устройства (тип А или тип B).
Особое внимание уделяется уравниванию потенциалов и надёжному заземлению. В двухфазных схемах допускается система TN-C-S при правильной прокладке нуля и заземления. В трёхфазных – рекомендуется TN-S, где защитный и нулевой проводники разделены по всей длине сети, что обеспечивает стабильную защиту при высокой нагрузке и снижает риски повреждения оборудования при обрыве нуля.
Допускается прокладка проводки открытым способом только при использовании кабелей с двойной изоляцией и устойчивостью к УФ-излучению. Внутри помещений – исключительно в кабель-каналах или трубах ПВХ/ПНД. Все соединения должны производиться в распределительных коробках с маркировкой, соответствующей фазировке и допустимому току.
Промышленные и бытовые области применения двухфазных и трёхфазных систем
Двухфазные системы электроснабжения в промышленности применяются крайне редко и преимущественно в специализированных установках, например, для питания отдельных типов двигателей с фазовым сдвигом 90° или для некоторых моделей трансформаторов с особой конструкцией. В бытовом секторе двухфазные сети практически не используются, поскольку они не обеспечивают удобства подключения стандартного оборудования и неэффективны с точки зрения распределения нагрузки.
Трёхфазные системы доминируют в промышленном электроснабжении благодаря своей способности равномерно распределять мощность и уменьшать пульсации, что критично для работы асинхронных и синхронных двигателей. В машиностроении, металлургии, химической и нефтехимической промышленности трёхфазный ток используется для питания двигателей с мощностью от нескольких киловатт до нескольких мегаватт. Это позволяет обеспечивать стабильную работу насосов, компрессоров, конвейеров и другого технологического оборудования.
В бытовой сфере трёхфазные системы применяются преимущественно в многоквартирных домах и зданиях с большими нагрузками, например, для электроплит, электроотопления, мощных кондиционеров и лифтового оборудования. Однофазные сети здесь обычно используются для освещения и мелкой бытовой техники. В редких случаях двухфазные сети могут применяться в исторических зданиях или системах с нестандартным оборудованием, но современные стандарты почти полностью исключают их использование.
Таким образом, для промышленных объектов выбор между двухфазной и трёхфазной системой однозначен в пользу трёхфазной. В бытовом электроснабжении трехфазные сети расширяют возможности по подключению мощных приборов, тогда как двухфазные системы не находят широкого применения.
| Область применения | Двухфазные системы | Трёхфазные системы |
|---|---|---|
| Промышленность | Редкие специализированные установки, отдельные двигатели с фазовым сдвигом 90° | Широкое применение для питания мощных электродвигателей, насосов, компрессоров, конвейеров |
| Бытовой сектор | Практически не используется, возможны исключения в устаревших системах | Питание мощной бытовой техники, электроплит, систем отопления, лифтов |
| Энергоснабжение | Ограниченное применение в специализированных трансформаторах | Стандарт для распределения электроэнергии с оптимальной балансировкой нагрузки |
Преобразование двухфазного тока в трёхфазный и наоборот
Преобразование двухфазного тока в трёхфазный реализуется с помощью специальных электротехнических устройств, главным образом трансформаторов и фазосдвигающих преобразователей. В промышленности для таких целей применяют трансформаторы с двумя обмотками, обеспечивающими фазовый сдвиг на 120° для получения трёхфазного напряжения из двухфазного источника.
Для перехода от двухфазной системы к трёхфазной используется схема с дополнительной обмоткой, смещённой на 30° или 90°, что позволяет сформировать третью фазу и получить стандартное трёхфазное напряжение с равномерным распределением фаз. Важным условием является поддержание балансировки нагрузок и минимизация гармонических искажений в выходном сигнале.
В современных системах преобразование часто выполняется с помощью электронных преобразователей частоты и фазового сдвига, которые управляют формой и фазой выходного напряжения программно, что повышает точность и снижает потери энергии по сравнению с традиционными трансформаторами.
При проектировании систем преобразования важно учитывать параметры нагрузки, допустимые перегрузки и требования к качеству напряжения, так как неправильный фазовый сдвиг или несбалансированность могут привести к снижению эффективности и повреждению оборудования.
Вопрос-ответ:
Чем технически отличается двухфазный ток от трёхфазного по структуре напряжения и фазному сдвигу?
Двухфазный ток состоит из двух переменных напряжений, сдвинутых по фазе на 90 градусов. Это значит, что фазы смещены друг относительно друга на четверть периода. В трёхфазном токе три напряжения сдвинуты на 120 градусов, то есть на треть периода. Такое расположение фаз обеспечивает более равномерное распределение энергии и позволяет создавать более сбалансированные и плавные электромеханические процессы.
Какие преимущества трёхфазной системы перед двухфазной в промышленных условиях?
Трёхфазная система даёт возможность передавать больше энергии при меньших потерях благодаря более эффективному распределению нагрузки. Она упрощает использование асинхронных двигателей, которые являются стандартом для промышленности, обеспечивая их более плавный пуск и работу. Кроме того, трёхфазная сеть позволяет использовать нейтральный провод и обеспечивает более стабильное напряжение при несимметричных нагрузках, что снижает риск перегрева и повышает безопасность оборудования.
Можно ли преобразовать двухфазный ток в трёхфазный и наоборот? Какие методы для этого применяются?
Да, преобразование возможно. Для получения трёхфазного тока из двухфазного используют специальные трансформаторы, например, трансформаторы с трёхобмоточным соединением или автотрансформаторы с фазосдвигающими устройствами. В обратную сторону — из трёхфазного в двухфазный — применяют трансформаторы с двумя обмотками, сдвинутыми на 90 градусов, или используют электронные преобразователи, которые формируют необходимый фазный сдвиг с помощью силовых полупроводниковых компонентов. Эти методы позволяют адаптировать системы под разные требования и обеспечить совместимость оборудования.
Как различается безопасность эксплуатации и требования к проводке в двухфазных и трёхфазных системах?
В двухфазных системах сдвиг фаз составляет 90 градусов, что приводит к другим характеристикам тока и напряжения, чем в трёхфазных. Это влияет на выбор сечений проводников, защитных устройств и схем заземления. Трёхфазные системы чаще требуют нейтрального провода и более сложной защиты от перегрузок и коротких замыканий из-за возможных несимметричных нагрузок. Кроме того, трехфазные сети обычно работают с более высоким напряжением, что повышает требования к изоляции и средствам защиты. В целом, двухфазные системы считаются менее распространёнными и требуют индивидуального подхода к безопасности.
