Выбор правильного материала для кладочного раствора напрямую влияет на прочность и долговечность стены. Чаще всего применяют цементно-песчаный раствор с соотношением цемента и песка 1:3 или 1:4. Для улучшения адгезии и пластичности в раствор добавляют пластификаторы или известь.
Клей для кирпича, представляющий собой готовую сухую смесь на основе цемента с добавками, сокращает время работы и обеспечивает более ровные швы толщиной от 3 до 5 мм. При использовании клея важна тщательная подготовка поверхности и строгое соблюдение температурного режима кладки.
Способы соединения кирпичей определяются проектом и нагрузками конструкции. Перевязка швов с разбивкой вертикальных швов по горизонтали не менее чем на половину кирпича повышает устойчивость стены к деформациям. Использование армирующих сеток или проволоки в кладке актуально для сейсмически активных зон и зданий с высокой нагрузкой.
Выбор раствора для кладки: виды и характеристики
Раствор для кирпичной кладки определяется по составу и свойствам в зависимости от условий эксплуатации и типа кирпича. Основные виды – цементно-песчаный, известковый и цементно-известковый раствор.
Цементно-песчаный раствор отличается высокой прочностью и водостойкостью. Соотношение цемента и песка обычно варьируется от 1:3 до 1:5. Такой раствор подходит для несущих конструкций и внешних стен, устойчив к атмосферным воздействиям. Недостаток – повышенная жесткость, что требует осторожности при использовании с пористым кирпичом, чтобы избежать растрескивания.
Известковый раствор содержит гашеную известь и песок в пропорции 1:2–1:3. Обладает хорошей пластичностью и паропроницаемостью, что улучшает вентиляцию стены и предотвращает скопление влаги. Рекомендуется для внутренних перегородок и кладки из гладкого кирпича, но недостаточно прочен для внешних несущих конструкций.
Цементно-известковый раствор сочетает достоинства двух предыдущих видов. Типичное соотношение – цемент : известь : песок = 1 : 1 : 6. Такой раствор обеспечивает оптимальный баланс прочности и эластичности, подходит для фасадов и сложных архитектурных элементов, снижая риск трещинообразования и улучшая адгезию к кирпичу.
Для увеличения морозостойкости и водоотталкивающих свойств в раствор можно добавлять пластификаторы или гидрофобизаторы. При выборе важно учитывать марку кирпича и назначение стены. Растворы для облицовочной кладки должны обладать улучшенной адгезией и минимальной усадкой.
Толщина шва обычно варьируется от 10 до 15 мм. Тонкие швы требуют более пластичных смесей, а толстые – растворов с повышенной прочностью. Контроль качества раствора на стройке включает проверку однородности, консистенции и своевременности использования.
Рекомендация: для тяжелого полнотелого кирпича оптимален цементно-песчаный раствор марки М100–М150, для силикатного – цементно-известковый. При кладке газоблоков лучше применять известковый или цементно-известковый раствор с добавками, улучшающими эластичность.
Технология приготовления кладочного раствора для разной кирпичной кладки
Раствор для кирпичной кладки подбирается с учетом типа кирпича и условий эксплуатации стены. Основные компоненты – цемент, песок и вода – варьируются по пропорциям в зависимости от назначения кладки.
Для облицовочной кладки применяется раствор с высоким содержанием цемента – обычно 1 часть цемента к 3 частям песка. Это обеспечивает прочность сцепления и гладкую поверхность. Вода добавляется дозировано, чтобы раствор получился пластичным, но не растекающимся.
Для несущих стен из полнотелого кирпича стандартная пропорция – 1 часть цемента, 4 части песка. Такая смесь обеспечивает достаточную прочность и устойчивость к нагрузкам. Важно тщательно просеивать песок, чтобы исключить крупные фракции и мусор, что улучшает адгезию раствора.
При кладке из пустотелого или силикатного кирпича рекомендуется использовать раствор с меньшим содержанием цемента – 1:5. Это уменьшает жесткость швов и снижает вероятность трещинообразования при тепловых деформациях. Также допускается добавление извести в соотношении 1 часть извести на 3 части цемента для повышения пластичности и водоудерживающей способности.
Вода для раствора должна быть чистой, без примесей. Количество воды рассчитывается исходя из влажности песка и должно обеспечивать консистенцию, позволяющую наносить раствор зубчатым шпателем или кельмой с равномерным распределением без подтеков.
Для улучшения рабочих свойств и долговечности раствора применяются пластификаторы и гидрофобизаторы в дозировке, указанной производителем. Они повышают морозостойкость и адгезию без изменения базовых пропорций компонентов.
При приготовлении растворных смесей цемент и песок сначала тщательно перемешиваются в сухом состоянии. Затем постепенно вводится вода, одновременно ведется перемешивание до получения однородной массы без комков. Готовый раствор рекомендуется использовать в течение 2 часов, чтобы избежать снижения технических характеристик.
Контроль качества раствора осуществляется проверкой пластичности, прочности на сжатие (через испытания образцов) и однородности. Для кладок, подвергающихся высокой влажности или агрессивным средам, добавляются специальные добавки, улучшающие водонепроницаемость.
Таким образом, технология приготовления кладочного раствора корректируется под тип кирпича и эксплуатационные требования, что обеспечивает надежность и долговечность кирпичной кладки.

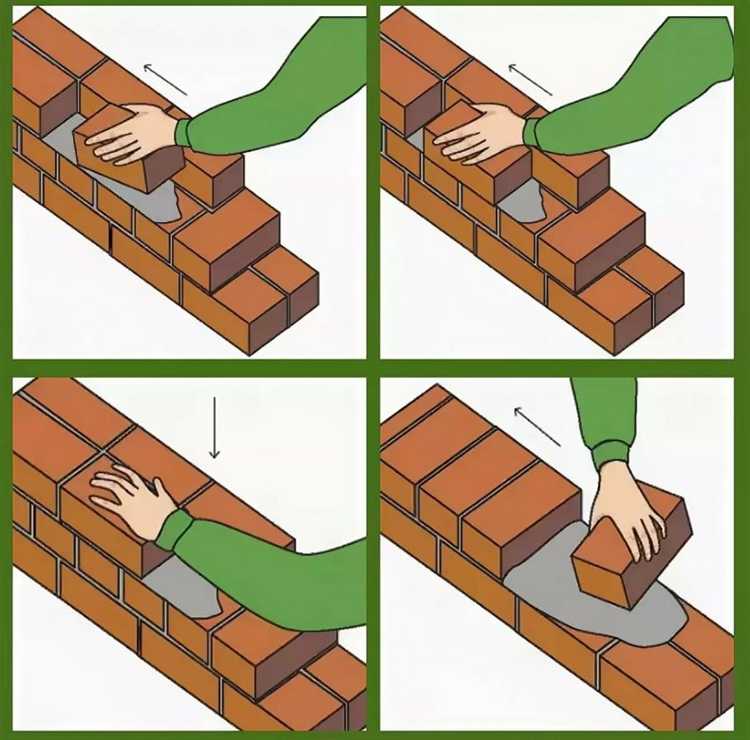

Способы укладки кирпичей для прочного сцепления
Оптимальное сцепление кирпичей достигается применением перевязки швов. Наиболее надежной считается ложковая и тычковая перевязка, когда кирпичи каждого последующего ряда смещаются относительно нижнего не менее чем на четверть длины кирпича. Это предотвращает образование вертикальных швов, которые ослабляют кладку.
Использование кладочного раствора с правильной консистенцией критично: раствор должен быть достаточно пластичным, чтобы полностью заполнять швы, но не слишком жидким, чтобы не стекать и не снижать прочность соединения. Толщина горизонтальных швов обычно варьируется от 8 до 12 мм, вертикальных – 10 мм, что обеспечивает равномерное распределение нагрузки.
Особое внимание уделяется укладке углов и перемычек, где применяют двойную перевязку или укладывают кирпичи «в колодец» для увеличения плотности соединения. При этом важно контролировать точность горизонтального и вертикального уровня кладки с помощью строительного отвеса и уровня, чтобы избежать деформаций.
Для усиления сцепления допускается армирование кладки металлической сеткой или стержнями, особенно в местах с повышенными нагрузками. Это улучшает сопротивление трещинам и распределяет усилия по всей конструкции.
Использование армирующих элементов в кладке кирпича
Армирующие элементы в кладке кирпича повышают её прочность, стабильность и долговечность, снижая риски возникновения трещин. Эти элементы необходимы в местах с высоким уровнем нагрузок и в зонах, подверженных воздействию внешних факторов, таких как температура и влажность.
Основные виды армирования:
- Металлическая арматура (стальная проволока, арматурные сетки) используется для усиления горизонтальных и вертикальных швов.
- Полимерные материалы (стеклопластик, композитные арматуры) устойчивы к воздействию влаги и коррозии, часто применяются в кирпичной кладке, расположенной в условиях высокой влажности.
Методы укладки армирующих элементов:
- В шахматном порядке через каждые 3-4 ряда для равномерного распределения нагрузок на конструкцию.
- Укладывание в горизонтальные швы кладки для предотвращения её деформации и появления трещин.
- Армирование углов и стыков стен, где возникает максимальная нагрузка.
Рекомендации по применению:
- Металлические элементы необходимо покрывать антикоррозийной защитой для предотвращения их разрушения в агрессивной среде.
- Для улучшения устойчивости к воздействию влаги и химических веществ, в условиях высоких требований к износостойкости, рекомендуется использовать пластиковую армировку.
- В случаях, когда кирпичная кладка подвергается большим нагрузкам, оптимально использовать арматурные сетки с ячейками 50×50 мм или 100×100 мм.
Использование армирующих элементов должно быть строго рассчитано в зависимости от назначения здания, климата и типа основания. Правильный выбор и размещение этих элементов в кладке продлевает срок эксплуатации конструкции и снижает затраты на её ремонт.
Методы гидроизоляции швов между кирпичами
Гидроизоляция швов в кирпичной кладке – ключевой элемент, предотвращающий проникновение влаги и продлевающий срок службы конструкции. Основные методы включают как химические, так и физические способы защиты.
- Использование гидрофобизирующих составов: специальные растворы на основе силиконатов, силиконов и фторполимеров наносятся на поверхность кладки и швов, создавая водоотталкивающий барьер. Рекомендуется обработка после полного высыхания кладочного раствора.
- Применение гидроизоляционных мастик и герметиков: полиуретановые, битумные или силиконовые мастики заполняют и герметизируют швы, обеспечивая эластичное и долговечное уплотнение. Необходима тщательная очистка и сушка швов перед нанесением.
- Введение водоотталкивающих добавок в кладочный раствор: добавки на основе пластификаторов и гидрофобных компонентов снижают капиллярное поглощение влаги в растворе, улучшая его водостойкость без изменения прочности.
- Устройство внутреннего гидроизоляционного слоя: перед кладкой в швы может укладываться тонкий слой рулонных или мембранных материалов на битумной основе, создавая дополнительный барьер для влаги.
- Обработка силиконовыми гидроизоляционными гелями: глубоко проникающие составы заполняют микропоры и капилляры в растворе, снижая водопроницаемость и препятствуя развитию высолов.
Выбор метода зависит от климатических условий, типа кирпича и конструкции здания. Важно соблюдать технологию нанесения и периодичность обработки для сохранения гидроизоляционных свойств.

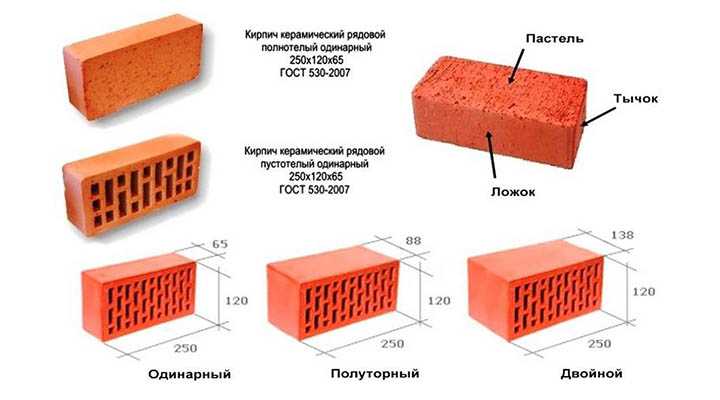

Особенности кладки при использовании силикатного кирпича
Силикатный кирпич характеризуется высокой гигроскопичностью, что требует обязательного использования цементно-песчаного раствора с водоотталкивающими добавками. Раствор должен иметь марку не ниже М100 для обеспечения прочного сцепления и устойчивости к влаге.
Температурный режим кладки важен – работы проводят при температуре не ниже +5 °C. При необходимости применяют защитные пленки и подогрев раствора, чтобы исключить промерзание и нарушение структуры швов.
Толщина шва при кладке силикатного кирпича не должна превышать 10 мм, оптимально 8 мм, что минимизирует капиллярное подсасывание влаги. При этом швы должны быть тщательно уплотнены, без пустот и трещин.
Перед кладкой поверхность силикатного кирпича рекомендуется увлажнять, чтобы снизить впитывание воды из раствора и улучшить адгезию. Сухой кирпич быстро вытягивает влагу из смеси, снижая прочность соединения.
При кладке стен с использованием силикатного кирпича следует учитывать меньшую морозостойкость материала по сравнению с керамическим кирпичом. Для защиты фасада применяют гидрофобные пропитки и отделочные материалы, не препятствующие паропроницаемости.
Рекомендуется избегать длительного воздействия открытой влаги на свежую кладку, особенно в первые 14 дней после возведения, чтобы избежать выщелачивания и образования высолов.
Технология устройства деформационных швов в кирпичной кладке
Деформационные швы выполняют функцию предотвращения трещинообразования за счёт компенсации температурных и усадочных деформаций кирпичной кладки. Ширина шва обычно составляет от 10 до 20 мм, что обеспечивает необходимую свободу движения конструкций.
Швы прокладывают через каждые 20–25 метров в длину стены и через каждые 12–15 метров по высоте, при этом учитывают особенности проектирования и эксплуатационные нагрузки. Расположение и количество швов строго регламентируется СНиП и ГОСТ 530-2012.
Для формирования шва используют разделительные прокладки из плотного пенополистирола, минеральной ваты или специальных эластичных лент, устойчивых к атмосферным воздействиям и воздействию цементного раствора. Эти материалы исключают проникновение влаги и обеспечивают амортизацию.
В местах шва кирпичная кладка не должна быть сплошной – производится разрыв кладочного слоя с формированием пустоты, которую заполняют упругим герметиком на основе силикона или полиуретана. Герметик наносится слоями с тщательной обработкой для обеспечения герметичности и долговечности шва.
При устройстве деформационных швов важно обеспечить надежное крепление армирующих элементов, которые устанавливаются по краям шва для сохранения устойчивости конструкций и предотвращения смещений. Армирование выполняется из оцинкованной или нержавеющей стали.
Завершая устройство шва, выполняют обработку сопряжений для предотвращения накопления влаги и разрушения кирпича. Сечение шва и выбор материалов должны соответствовать климатическим условиям региона и особенностям здания.
Контроль качества швов: проверка толщины и заполнения раствором
Оптимальная толщина горизонтальных и вертикальных швов при кладке кирпича составляет 10 мм, с допустимым отклонением ±2 мм. Толщина шва напрямую влияет на прочность и теплоизоляцию стены. Для измерения используют металлический штангенциркуль или специальный шаблон.
Швы должны быть полностью заполнены раствором без пустот и раковин. Недозаполнение приводит к снижению адгезии между кирпичами и возникновению трещин под нагрузкой. При визуальном контроле швы должны быть ровными, с гладкой поверхностью раствора, без расслоений и отслаиваний.
Для проверки качества заполнения применяют метод простукивания: пустоты в швах дают звонкий звук. При обнаружении дефектов необходимо удалить проблемный участок и заново заполнить раствором с тщательной утрамбовкой.
Раствор в швах должен соответствовать марке прочности, не ниже М50 для несущих стен. Перекрытие швов по вертикали должно обеспечивать смещение кирпичей минимум на четверть кирпича для равномерного распределения нагрузки.
Вопрос-ответ:
Какие материалы чаще всего применяются для скрепления кирпичей при строительстве дома?
Для соединения кирпичей обычно используют растворы на основе цемента, песка и воды. Иногда в состав добавляют известь, чтобы повысить пластичность и увеличить время схватывания. Также применяют специальные клеевые смеси, которые обеспечивают более ровный шов и повышенную прочность кладки.
Чем отличается кладка с использованием цементно-песчаного раствора от кладки с применением клеевых составов?
Цементно-песчаный раствор традиционно применяется из-за доступности и простоты приготовления. Он обладает высокой прочностью, но слой шва обычно толще, что может сказаться на внешнем виде. Клеевые составы позволяют создать очень тонкие швы, что улучшает внешний вид стены и уменьшает количество раствора, но требуют более точного нанесения и могут стоить дороже.
Как влияет толщина шва на прочность и теплоизоляцию кирпичной стены?
Толщина шва влияет на несколько параметров. Более тонкий шов уменьшает количество раствора, что снижает теплопроводность стены и улучшает ее теплоизоляционные свойства. Однако слишком тонкий шов может привести к недостаточному сцеплению кирпичей и снижению прочности конструкции. Оптимальная толщина шва обычно составляет около 10 мм, что обеспечивает баланс между прочностью и теплоизоляцией.
Какие способы кладки кирпича обеспечивают наиболее прочное соединение между рядами?
Наиболее надежным способом считается перевязка швов, когда кирпичи следующего ряда укладываются так, чтобы швы не совпадали с швами предыдущего. Это создаёт устойчивую структуру, распределяющую нагрузку равномерно. Также применяются различные варианты перевязки, такие как ложковая и тычковая кладка, которые обеспечивают дополнительную жесткость и предотвращают расслоение стены.
Какие дополнительные меры можно принять для повышения долговечности кладки из кирпича?
Для увеличения срока службы кладки рекомендуется применять водоотталкивающие пропитки, которые защищают кирпич и раствор от проникновения влаги. Также важно правильно организовать дренаж вокруг здания, чтобы избежать застаивания воды у основания стен. Использование качественных материалов и соблюдение технологии укладки тоже играют значительную роль в долговечности конструкции.
Какие материалы обычно применяются для соединения кирпичей при кладке стен дома?
Для соединения кирпичей при кладке используют раствор, чаще всего на основе цемента, извести и песка. Цементно-песчаный раствор обеспечивает прочность и долговечность кладки, а добавление извести улучшает пластичность смеси, что помогает избежать трещин при усадке здания. Также встречаются специализированные клеевые составы, которые применяются для тонкослойной кладки, позволяя уменьшить толщину швов и повысить скорость работ.

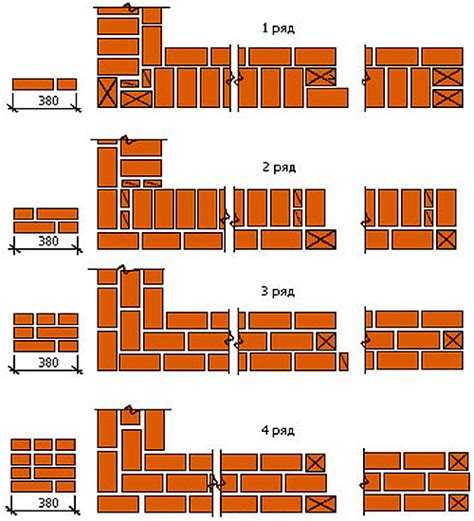

Какие способы кладки кирпича считаются наиболее надежными для возведения несущих стен?
Среди распространённых способов кладки для несущих стен выделяют ложковую, тычковую и смешанную кладку. Ложковая кладка предполагает расположение кирпичей вдоль стены, что обеспечивает прочное сцепление по горизонтали. Тычковая кладка, когда кирпичи ставятся торцом, помогает равномерно распределить нагрузку и укрепить структуру. Чередование этих способов (смешанная кладка) позволяет добиться оптимального баланса между прочностью и экономичностью расхода материала. Важно также соблюдать правильную толщину и равномерность швов, чтобы избежать ослабления конструкции.
Загрузка...
