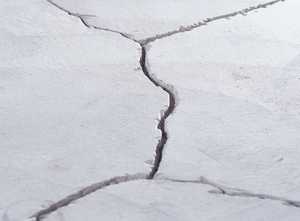

Трещины в уличных бетонных покрытиях образуются под воздействием температурных колебаний, механических нагрузок и атмосферной влаги. Для эффективного ремонта важно выбрать метод, который соответствует ширине и глубине повреждений, а также условиям эксплуатации поверхности.
Мелкие трещины шириной до 0,3 мм рекомендуется заделывать эпоксидными или полиуретановыми герметиками, обладающими высокой адгезией и эластичностью. Для более широких повреждений, от 0,3 до 5 мм, целесообразно использовать цементно-полимерные составы, обеспечивающие прочность и водонепроницаемость.
Важным этапом подготовки перед ремонтом является очистка трещины от грязи, пыли и разрушенных частиц, а также увлажнение поверхности для улучшения сцепления ремонтного материала с бетоном. Неправильная подготовка значительно снижает долговечность реставрации.
Подготовка бетонной поверхности перед заделкой трещин
Перед ремонтом трещин поверхность необходимо очистить от пыли, грязи, масляных и органических загрязнений. Для этого применяется жесткая металлическая щетка или промышленный пылесос. Удаление рыхлых частиц и слабых слоев бетона обязательно – слабое основание снижает адгезию ремонтного материала.
Если трещина влажная или внутри присутствует вода, следует просушить участок, используя тепловую сушку или продувку сжатым воздухом. Влажность поверхности не должна превышать 4% – избыточная вода ухудшает сцепление и может привести к отслоению.
Перед заделкой рекомендуется расширить трещину с помощью угловой шлифмашины с алмазным диском, создавая V-образный профиль шириной от 5 до 15 мм и глубиной минимум 10 мм. Такая форма увеличивает площадь контакта и улучшает проникновение ремонтного состава.
Обработка края трещины металлической щеткой после расширения устраняет пыль и рыхлые частицы, что усиливает сцепление. При наличии масла или жиров использовать растворитель на основе ацетона или специальные обезжириватели для бетона.
На подготовленную поверхность наносится бетонный праймер или адгезионный грунт, выбранный в соответствии с видом ремонтного состава. Праймер обеспечивает равномерное проникновение и повышает сцепление. Время высыхания праймера должно строго соблюдаться по инструкции производителя.
Выбор материала для заделки трещин в зависимости от ширины и глубины
Для трещин шириной менее 2 мм оптимальны эпоксидные или полиуретановые смолы. Они проникают глубоко, создают прочное сцепление и устойчивы к воздействию влаги и ультрафиолета. Глубина таких трещин обычно не превышает 10 мм, что обеспечивает надежное заполнение без дополнительного слоя грунтовки.
Трещины шириной от 2 до 10 мм требуют использования ремонтных растворов на цементной основе с добавлением пластификаторов или гидроизоляционных компонентов. При глубине более 15 мм важно наносить материал слоями, каждый из которых следует тщательно утрамбовывать для исключения пустот.
Для трещин шириной свыше 10 мм рекомендуется применять монтажные пены или полиуретановые герметики с повышенной эластичностью. Глубина таких дефектов часто превышает 20 мм, поэтому перед нанесением необходимо очистить трещину от пыли и увлажнить поверхность для улучшения адгезии.
Глубокие трещины (более 30 мм) требуют предварительного заполнения быстротвердеющими ремонтными смесями с высокой прочностью на сжатие, после чего следует наносить верхний слой герметика или шпатлевки. Такой подход минимизирует риск дальнейшего расширения дефекта под воздействием нагрузок и температуры.
Использование эпоксидных смол для узких трещин
Эпоксидные смолы применяются для герметизации трещин шириной от 0,1 до 3 мм. Для работы выбирают двухкомпонентные системы с вязкостью не выше 200 мПа·с, что обеспечивает глубокое проникновение в капиллярные поры бетона.
Перед нанесением поверхность очищают от пыли и рыхлых частиц с помощью сжатого воздуха или щетки. Трещину увлажняют, но без избыточной влаги – это улучшает адгезию и исключает пузыри в затвердевшем материале.

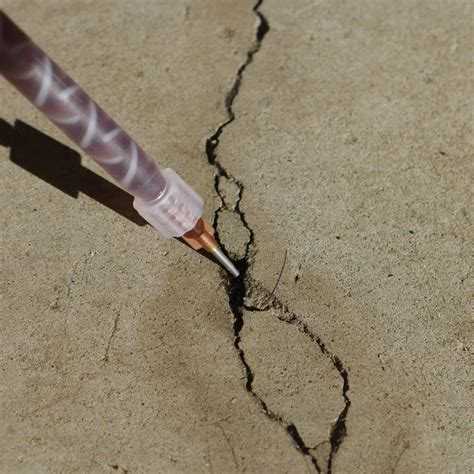

Смолу вводят инъекционным методом под низким давлением через специальные шприцы или насосы. Дозировка рассчитывается с учетом объема трещины: 1 мл эпоксидной смолы заполняет примерно 1 см³ пространства.
После заполнения трещины необходимо выдержать не менее 12 часов при температуре от +15°C для полного отверждения. При низких температурах время увеличивается до 24 часов.
Использование эпоксидных смол повышает прочность бетонной конструкции за счет восстановления монолитности и предотвращения дальнейшего распространения трещин. Важно выбирать составы с низкой усадкой и высокой химической стойкостью для внешних условий.
Ремонт трещин с помощью цементных смесей и ремонтных растворов
Для восстановления трещин в бетонных поверхностях на улице применяют специализированные цементные смеси с модифицирующими добавками, обеспечивающими прочность и устойчивость к внешним воздействиям. Перед нанесением поверхность необходимо очистить от пыли, грязи и рыхлых частиц, а трещину расширить под углом 45° с помощью штробореза или молотка с зубилом для улучшения адгезии.
Цементные ремонтные растворы готовят на основе портландцемента с добавлением пластификаторов и гидрофобизаторов, что повышает эластичность и водонепроницаемость состава. Оптимальное соотношение воды и смеси должно быть не менее 0,3, чтобы избежать усадки и трещинообразования в процессе затвердевания.
Для трещин шириной до 5 мм применяют тонкослойные ремонтные составы с возможностью нанесения шпателем или кистью. Для более широких трещин (от 5 до 20 мм) рекомендуется использовать смесь с крупным заполнителем и заполнять трещину слоями по 10–15 мм с промежуточным уплотнением.
Нанесенный ремонтный раствор необходимо защитить от быстрого высыхания, накрыв влажной тканью или пленкой минимум на 48 часов. При низких температурах (от 5 °C) применяют смеси с противоморозными добавками или проводят прогрев поверхности для предотвращения образования микротрещин.
Контроль качества ремонта проводят через 7 и 28 суток, проверяя прочность сцепления и отсутствие новых дефектов. При необходимости повторное нанесение проводят после полного высыхания первого слоя, чтобы добиться однородной и долговечной реставрации бетонного покрытия.
Применение полиуретановых герметиков для подвижных трещин
Полиуретановые герметики обеспечивают долговременную эластичную заделку трещин с деформацией до 25–30%. Они обладают высокой адгезией к бетону без предварительной грунтовки, что снижает время и сложность работ.
Основные рекомендации по применению:
- Очистить трещину от пыли, грязи и старых наполнителей с помощью сжатого воздуха или щетки.
- Удалить влагу из трещины, избегая при этом полного высушивания бетонной поверхности, поскольку полиуретан лучше сцепляется с немного влажным бетоном.
- При ширине трещины более 10 мм использовать вспененный шнур (backer rod) для ограничения глубины заливки герметика, чтобы избежать перерасхода материала и обеспечить правильную работу шва.

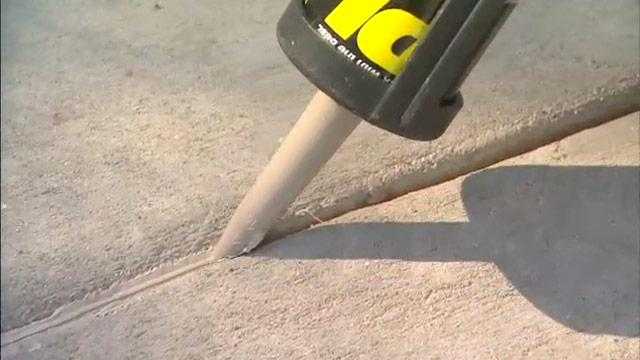

- Наносить герметик с помощью пистолета, равномерно заполняя трещину без образования воздушных пузырей.
- Избегать механического воздействия на герметик в течение первых 24–48 часов для полного полимеризации.
Полиуретановые герметики устойчивы к ультрафиолету, влаге и агрессивным химическим реагентам, что позволяет применять их на уличных бетонных покрытиях с высокой нагрузкой.
Температурный диапазон эксплуатации варьируется от -40 °C до +90 °C, что делает материал универсальным для климатических условий средней полосы и северных регионов.
Регулярный осмотр и при необходимости обновление герметика раз в 5–7 лет обеспечат сохранение герметичности и предотвращение расширения трещин.
Методы очистки трещин от пыли и грязи перед нанесением состава
Перед ремонтом трещин в бетонных поверхностях очистка необходима для обеспечения максимальной адгезии ремонтного состава. Первичный этап – удаление рыхлых частиц с помощью жесткой щетки с металлическим ворсом. Это устраняет крупные загрязнения и отслоившиеся фрагменты бетона.
Далее применяют сжатый воздух с помощью строительного компрессора или баллона с баллончиком. Давление должно быть не менее 4 бар, чтобы эффективно выбить пыль из глубины трещины. При отсутствии компрессора подойдет мощная воздушная струя с промышленного пылесоса с функцией выдува.
Для удаления масляных и жирных загрязнений используют раствор на основе спирта или ацетона, нанося его кистью и давая высохнуть. Это предотвращает образование пленок, снижающих сцепление состава с бетоном.
При сильном загрязнении трещин грязью и илом проводят промывку водой под напором 3–5 бар с последующим продуванием воздухом для полного удаления влаги и загрязнений. Важно обеспечить полное высыхание поверхности не менее 24 часов при температуре выше +15 °C.
Для глубокой очистки узких и глубоких трещин применяют пластиковые или металлические ершики, диаметр которых соответствует ширине повреждения. Это гарантирует удаление загрязнений с внутренних стенок трещины без расширения её размеров.
Технология нанесения ремонтного состава и способы уплотнения
Перед нанесением ремонтного состава поверхность трещины очищают от пыли, грязи, масел и отслаивающихся частиц с помощью жесткой щетки или высокого давления воздуха. Глубокие трещины расширяют с помощью шлифовального инструмента до ширины не менее 5 мм и глубины 10–20 мм для улучшения адгезии.
Ремонтный состав готовят непосредственно перед нанесением, строго соблюдая пропорции воды и сухой смеси, указанные производителем. Перемешивание проводят механическим миксером в течение 3–5 минут до получения однородной консистенции без комков.
Нанесение выполняют шпателем или кельмой, заполняя трещину с небольшим избыточным объемом для последующего уплотнения. Толщина слоя должна быть не менее рекомендованной, обычно 10–20 мм, чтобы обеспечить прочное заполнение и долговечность.
Для уплотнения состава применяют вибрационные иглы при толщине слоя свыше 15 мм или ручное постукивание по поверхности шпателя, что способствует удалению воздушных пузырей и плотному прилеганию ремонтного материала к краям трещины.
При работе с тонкими слоями (менее 10 мм) уплотнение осуществляют прокатыванием резиновым валиком или аккуратным прижимом шпателя, чтобы избежать образования пустот. Важно сохранять влажность состава в течение первых 2–3 часов для предотвращения усадки и трещинообразования.
Завершающий этап – выравнивание поверхности шлифовальной теркой или металлическим шпателем, что обеспечивает ровный внешний вид и подготовку к дальнейшим защитным покрытиям.
Уход за поверхностью после ремонта и защита от дальнейшего разрушения
После заделки трещин важно обеспечить правильный уход за бетонной поверхностью, чтобы предотвратить повторное растрескивание и преждевременное разрушение материала.
- В течение первых 7 суток после ремонта необходимо поддерживать влажность бетонного участка. Для этого применяют укрытие полиэтиленовой пленкой или регулярное увлажнение с помощью распылителя, особенно при температуре выше +15 °C.
- Избегать механических нагрузок на отремонтированную зону минимум в течение 5 суток. При интенсивной эксплуатации – до 10 суток.
- После полного высыхания рекомендуется нанести гидрофобизирующий состав на обработанный участок. Это уменьшит водопоглощение и снизит риск разрушения в мороз.
- В зонах с активным воздействием влаги и реагентов целесообразно использовать проникающие составы на основе силиката лития или силиконата натрия. Они укрепляют структуру бетона на глубину до 5 мм.
Для длительной защиты бетонной поверхности стоит учитывать:
- Регулярную очистку от грязи и солей, особенно зимой. Остатки реагентов ускоряют карбонизацию и снижают морозостойкость материала.

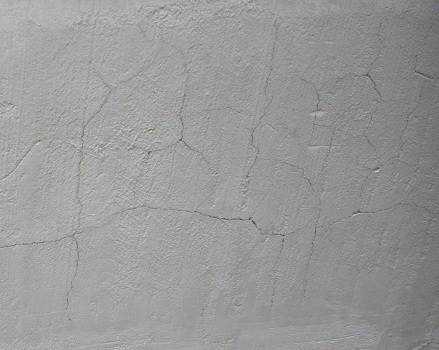

- Периодическую проверку на появление микротрещин – визуально и с использованием лупы. Их можно заделывать эпоксидными составами без расширения дефекта.
- Обновление защитного слоя (гидрофобизатора или полимерной пленки) каждые 2–3 года в зависимости от условий эксплуатации.
При соблюдении этих рекомендаций срок службы отремонтированного участка увеличивается минимум вдвое по сравнению с незащищённым бетоном.
Вопрос-ответ:
Какие материалы подходят для заделки трещин в бетонной дорожке перед домом?
Для уличных бетонных покрытий лучше всего использовать морозостойкие ремонтные составы. Подойдут готовые смеси на основе цемента с добавками, улучшающими адгезию и устойчивость к влаге. Если трещина небольшая, можно использовать полиуретановый герметик — он эластичен и не выкрашивается при колебаниях температуры. При более широких трещинах применяются ремонтные составы с крупным заполнителем.
Нужно ли расширять трещину перед заделкой?
Да, если трещина узкая или имеет рваные края, её следует немного расширить и углубить, чтобы обеспечить лучшее сцепление с ремонтным материалом. Для этого используют болгарку или молоток с зубилом. Расширение позволяет прочнее зафиксировать состав и снизить риск повторного растрескивания.
Как заделать глубокую трещину в бетонной лестнице, чтобы не повторилась зимой?
Сначала нужно полностью очистить трещину от грязи, пыли и крошек, затем обработать её грунтовкой, подходящей под тип ремонтного состава. После этого используется специальный морозостойкий ремонтный раствор с армирующими волокнами или добавками, препятствующими проникновению воды. Для предотвращения повторного разрушения края трещины можно укрепить эпоксидной смолой либо установить армирующую сетку, если позволяет форма участка.
Можно ли заделывать трещины в бетоне в сырую погоду?
Ремонтные работы на влажной поверхности проводить не рекомендуется. Большинство составов требуют сухой основы, иначе они не схватятся должным образом и начнут отслаиваться. Если ремонт неотложный, стоит выбрать материалы, которые допускают нанесение на влажный бетон, но даже они требуют удаления луж и тщательного обеспыливания.
Как продлить срок службы отремонтированной бетонной поверхности?
После заделки трещин важно следить за гидроизоляцией поверхности: нанесение защитного покрытия — например, водоотталкивающей пропитки или полимерной плёнки — поможет снизить впитывание влаги. Также стоит избегать длительного стояния воды в местах стыков и швов. Регулярная очистка и визуальный осмотр помогут вовремя заметить начало новых повреждений и избежать капитального ремонта.
Загрузка...
