Первый шаг – оценить степень застревания и расположение сломанного экстрактора. Для этого часто применяют визуальный осмотр с помощью увеличительных приборов или эндоскопа. Если видимая часть экстрактора находится на уровне резьбы или немного выше, возможна попытка извлечения вручную с использованием специализированных щипцов или магнитных приспособлений.
Если экстрактор сломан глубоко внутри шпильки, рекомендуется применять методы механического и химического воздействия – например, точечное сверление с последующим применением экстракторов меньшего диаметра. Использование смазочно-проникающих составов, таких как проникающее масло, существенно облегчает процесс удаления застрявшего инструмента и уменьшает риск повреждения резьбы.
Своевременное обращение к профессионалам и применение специализированного оборудования увеличивают шансы на успешное восстановление крепежного элемента без необходимости его замены. Не стоит применять чрезмерные усилия, так как это может привести к разрушению шпильки и усложнить дальнейшие работы.
Как определить, что экстрактор застрял или сломался в шпильке
Первый признак застрявшего или сломанного экстрактора – невозможность вращения шпильки после нескольких попыток выкручивания. Если при усилии инструмент начинает прокручиваться, но шпилька не движется, это сигнал о проблемах.
Визуальная диагностика показывает, что наконечник экстрактора либо находится глубоко внутри шпильки, либо видна деформация его хвостовой части. При внимательном осмотре стоит обратить внимание на трещины или обломы на экстракторе.
Звук при попытке выкручивания также может указывать на проблему: хруст, щелчки или металлический скрежет свидетельствуют о повреждении инструмента внутри шпильки.
Если шпилька продолжает держаться несмотря на вращение экстрактора, а момент затяжки превышает рекомендуемый предел (обычно более 15-20 Нм), вероятнее всего экстрактор сломан или застрял.
Для точного подтверждения можно использовать магнитный индикатор или эндоскоп, которые помогут увидеть состояние экстрактора внутри шпильки без разборки.

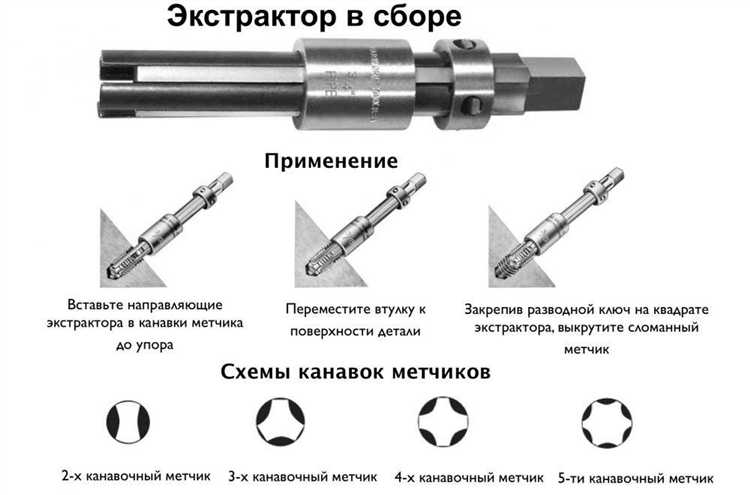

Какие инструменты нужны для извлечения сломанного экстрактора

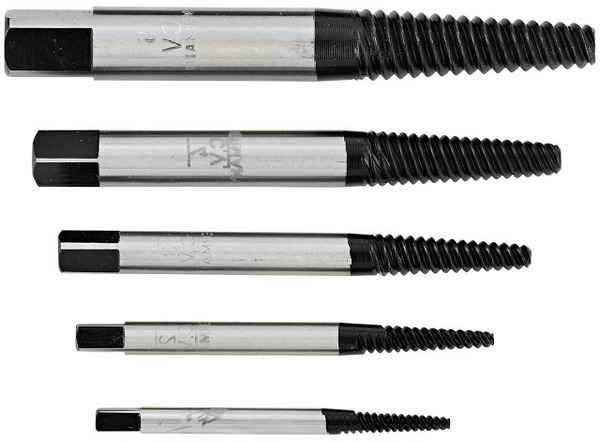

Экстракторные ключи и наборы экстракторов – специализированные инструменты с обратной резьбой, предназначенные для захвата и выворачивания сломанного экстрактора. Важно подобрать размер, максимально соответствующий диаметру сломанного элемента.
Сверла по металлу разных диаметров – для сверления центрального отверстия в сломанном экстракторе. Используйте сверла с твердосплавными наконечниками (например, HSS или кобальтовые), обеспечивающие высокую точность и долговечность.
Центровочные инструменты (например, кернер или центровочное сверло) необходимы для точной разметки центра сверления, что снижает риск повреждения шпильки и повышает шансы на успешное извлечение.
Магнитные захваты и пинцеты с тонкими губками помогают извлекать мелкие осколки и части экстрактора после разрушения, особенно если фрагменты остаются внутри шпильки.
Микродрель или миниатюрный сверлильный станок обеспечивают точное и аккуратное сверление без излишнего давления, что критично для сохранения целостности шпильки.
Ударный экстрактор – инструмент, работающий за счет ударного усилия, применим в случаях сильного заедания сломанного экстрактора.
Плоскогубцы с тонкими губками подходят для захвата выступающих частей экстрактора, если таковые остались после повреждения.
Проникающие масла и смазки – обязательны для предварительной обработки шпильки с целью снижения коррозии и облегчения извлечения сломанного инструмента.
Защитные очки и перчатки – важные средства безопасности при работе с металлом и инструментами.

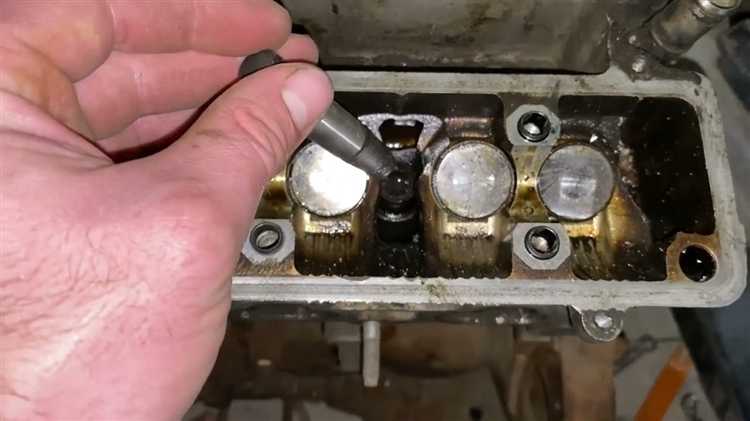

Методы безопасного удаления экстрактора без повреждения шпильки
Удаление сломанного экстрактора требует аккуратного подхода, чтобы не повредить резьбу шпильки и сохранить ее функциональность. Рассмотрим основные методы, применяемые в ремонтной практике.
-
Применение специализированных экстракторов меньшего диаметра

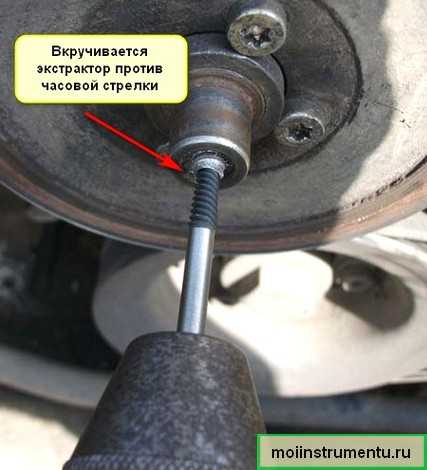

Если часть сломанного экстрактора торчит, используют тонкий экстрактор с обратной резьбой, вставляя его внутрь сломанного фрагмента. Важно подобрать инструмент с максимально точной посадкой, чтобы не разрушить шпильку.
-
Высверливание экстрактора
Высверливание проводится сверлом, диаметр которого на 0,1-0,2 мм меньше внутреннего диаметра экстрактора. Сверление ведется строго по центру, без перекосов, с низкими оборотами и постоянным охлаждением, чтобы избежать перегрева и деформации шпильки.
После удаления внутреннего материала экстрактора оставшуюся тонкую стенку аккуратно вытаскивают пинцетом или экстрактором меньшего размера.
-
Использование химических средств
При наличии ржавчины или коррозии экстрактор и шпилька предварительно обрабатываются проникающими маслами или антикоррозийными жидкостями, чтобы облегчить извлечение и минимизировать риск повреждения резьбы.
-
Применение ультразвука
В специализированных условиях используют ультразвуковую ванну для размягчения и разрушения контакта между экстрактором и шпилькой, что снижает усилие при извлечении.
-
Ручное аккуратное постукивание
Мягкие удары по экстрактору с помощью тонкой выколотки и молотка способствуют ослаблению зацепления. Постукивания должны быть легкими, чтобы избежать микротрещин и повреждений резьбы.
-
Использование винтовой вытяжки с минимальным усилием
В некоторых случаях применяют устройство с контргайкой, позволяющее постепенно и контролируемо извлечь фрагмент экстрактора, уменьшая нагрузку на шпильку.
Ключевым моментом во всех методах является точная фиксация шпильки и исключение перекосов, а также применение смазочно-охлаждающих составов для снижения трения и предотвращения перегрева.
Использование керна и сварки для извлечения сломанного экстрактора
После установки керна его забивают молотком для создания надежного контакта с застрявшим инструментом. Движения должны быть аккуратными и равномерными, чтобы не сорвать резьбу или не расколоть шпильку.
Для повышения эффективности используют метод точечной сварки: к концу керна приваривают небольшой металлический наконечник или припаивают подходящую гайку. Сварка выполняется точечным аппаратом с контролируемым током, чтобы не перегреть и не деформировать шпильку.
После фиксации сварного соединения на гайку или наконечник керна надевают подходящий съемник или применяют гаечный ключ. Медленное и равномерное вращение создает необходимое усилие для выворачивания сломанного экстрактора вместе с керном.
При работе с сваркой важно избегать перегрева шпильки, что может привести к потере прочности металла. Рекомендуется использовать короткие импульсы и охлаждать зону воздействия воздухом или влажной тканью.
Если экстрактор сильно зафиксирован и не поддается выворачиванию, можно повторить процедуру с применением повторного нагрева и охлаждения, что способствует расширению и ослаблению захвата сломанного инструмента.
Данный метод позволяет извлечь экстрактор без разрушения шпильки, сохраняя её резьбовую часть пригодной для дальнейшего использования.
Что делать при отсутствии доступа к специализированному инструменту
Если нет специализированных экстракторов или съемников, приступать к извлечению сломанного инструмента нужно максимально аккуратно, чтобы не повредить шпильку. Для начала необходимо обеспечить надежное освещение и использовать увеличительные приборы – лупу или увеличительное стекло для точной оценки положения экстрактора.
Одним из эффективных способов является использование тонкого керна с острым конусным концом. Им нужно аккуратно выбивать сломанный экстрактор, нанося легкие удары молотком по керну, ориентируясь на направление, обратное завинчиванию. Важно не использовать чрезмерную силу, чтобы не повредить резьбу шпильки.
Если керн не помогает, можно попытаться сваркой приварить к выступающей части экстрактора небольшой металлический стержень или гайку, чтобы затем попытаться провернуть экстрактор плоскогубцами или гаечным ключом. Сварка должна быть кратковременной и аккуратной, чтобы не перегреть деталь и не деформировать резьбу.
При отсутствии сварочного аппарата можно применить метод нагрева шпильки с помощью газовой горелки или паяльной лампы. Нагревание расширит металл, ослабит зажатие и облегчит извлечение. После нагрева стоит сразу попробовать повернуть экстрактор инструментами, доступными подручными средствами: плоскогубцами, пассатижами или тисками.
Если сломанный экстрактор выступает достаточно над поверхностью, можно попробовать использовать тонкую стальную проволоку или леску, обмотав её вокруг экстрактора с максимальным натягом, и попытаться повернуть вручную или с помощью удлинителя. Этот способ требует терпения и осторожности.
При работе без специализированного инструмента важно избегать ударов и усилий, направленных на углубление экстрактора в шпильку, так как это усложнит дальнейшее извлечение и может привести к повреждению резьбы.
Если самостоятельные методы не дали результата, рекомендуется обратиться к мастерам с профессиональным оборудованием, так как неквалифицированные попытки могут привести к необходимости замены шпильки или более сложному ремонту.
Как восстановить резьбу шпильки после удаления экстрактора
После извлечения сломанного экстрактора часто возникает повреждение внутренней резьбы шпильки. Для восстановления требуется точное восстановление профиля и геометрии резьбы. Первый этап – очистка отверстия от грязи и металлических заусенцев с помощью металлической щетки или пневмопродува.
Для восстановления резьбы используйте калибровочные метчики подходящего размера и шага резьбы. Начинайте с чернового метчика, чтобы аккуратно устранить деформации, двигаясь строго по оси шпильки без перекосов. После – примените чистовой метчик для точного восстановления профиля резьбы.
Если резьба повреждена сильно, применяйте ремонтные вставки (например, Helicoil). Для этого просверлите отверстие в шпильке согласно инструкции вставки, нарежьте резьбу специальным метчиком под вставку, затем вкрутите вставку и срежьте выступающий фланец.
При отсутствии ремонтных вставок допустимо использование резьбовых насадок с герметиком высокой прочности для временного восстановления герметичности и механической прочности резьбы. Однако такой способ не рекомендуется для ответственных соединений с большими нагрузками.
После восстановления резьбы обязательно проверьте её калибром или контрольным шпильковым болтом. При невозможности восстановить резьбу стандартными методами рассмотрите замену шпильки или детали, чтобы избежать дальнейших проблем в эксплуатации.
Когда стоит обратиться к профессионалам при поломке экстрактора
Если экстрактор обломился внутри шпильки или застрял настолько, что не поддаётся извлечению обычными способами, самостоятельные попытки могут усугубить ситуацию. В ряде случаев вмешательство специалиста – единственный рациональный выход.
- Экстрактор сломан внутри шпильки: при обломе твердосплавного экстрактора его остатки становятся почти не сверлимые. Обычный инструмент здесь не поможет, а чрезмерное усилие может повредить резьбу в детали.
- Доступ к шпильке ограничен: в конструкциях с плотным размещением элементов двигателя или корпуса невозможно обеспечить осевую точность высверливания. Профессионал использует оборудование с направляющими втулками или мобильный станок.
- Деталь из дорогого сплава: при ремонте головок блока цилиндров, корпусов турбин и аналогичных компонентов ошибка может привести к полной утрате детали. В таких ситуациях лучше сразу поручить работу специалистам с опытом восстановления таких узлов.
- Нарушена геометрия отверстия: если экстрактор повредил внутреннюю поверхность, потребуется нарезка новой резьбы с помощью прецизионного инструмента или установка ремонтной втулки.
Мастерская с токарно-фрезерным оборудованием и знанием специфики металлов может не только извлечь обломок без повреждения резьбы, но и восстановить посадочную зону под шпильку, если это необходимо. Попытки сэкономить в подобных ситуациях часто заканчиваются увеличением затрат.
Профилактика повторной поломки экстрактора в шпильке
Чтобы исключить повторную поломку экстрактора в шпильке, важно учитывать тип используемого оборудования, условия эксплуатации и режим обслуживания. Начать следует с оценки совместимости экстрактора с материалом шпильки – слишком твердая или, наоборот, рыхлая структура может привести к деформации рабочей части инструмента.
Регулярный осмотр резьбовых соединений и посадочных поверхностей помогает выявить износ до возникновения критической нагрузки. При малейших признаках люфта или перекоса экстрактор необходимо заменить. Запрещено использовать повреждённые экстракторы даже для временных работ, так как это увеличивает риск заклинивания или облома внутри шпильки.
При работе с закисшими или сильно прикипевшими шпильками целесообразно предварительно обработать их проникающей смазкой, а экстрактор использовать в сочетании с ограничителем крутящего момента. Это снижает риск среза кромок и позволяет сохранить целостность инструмента.
После каждого использования экстрактор следует тщательно очищать от металлической стружки и остатков смазочных материалов. Загрязнения ускоряют износ и мешают точной установке. Хранить инструмент нужно в сухом месте при стабильной температуре, чтобы исключить коррозию и изменение геометрии рабочих поверхностей.
Дополнительную защиту от повторной поломки обеспечивает применение экстракторов с термообработкой, а также моделей с обратной резьбой из легированной стали. Они дольше сохраняют рабочую форму и устойчивы к нагрузкам на излом.
