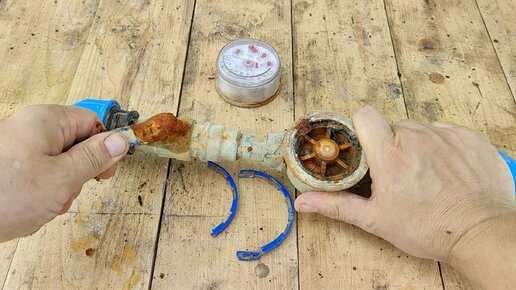

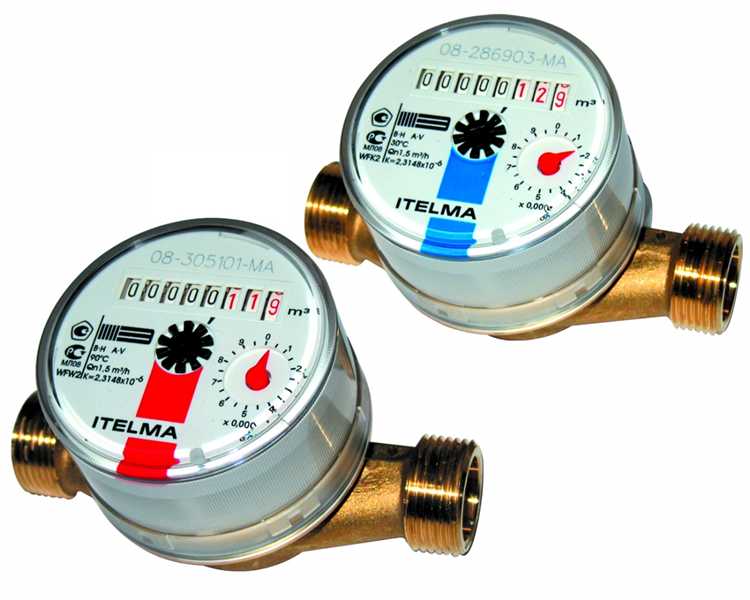

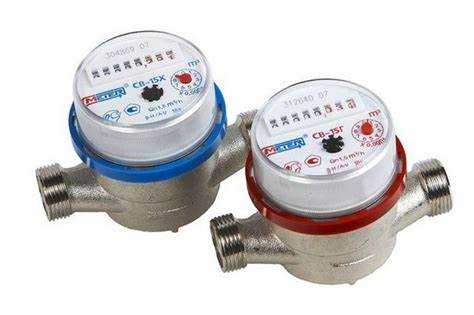

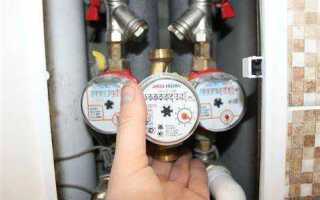

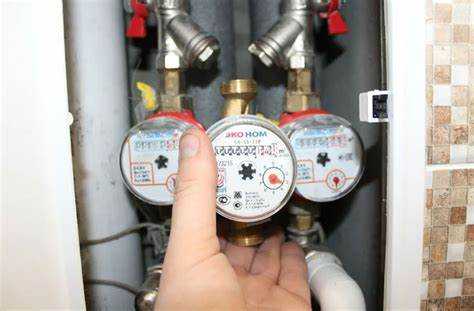

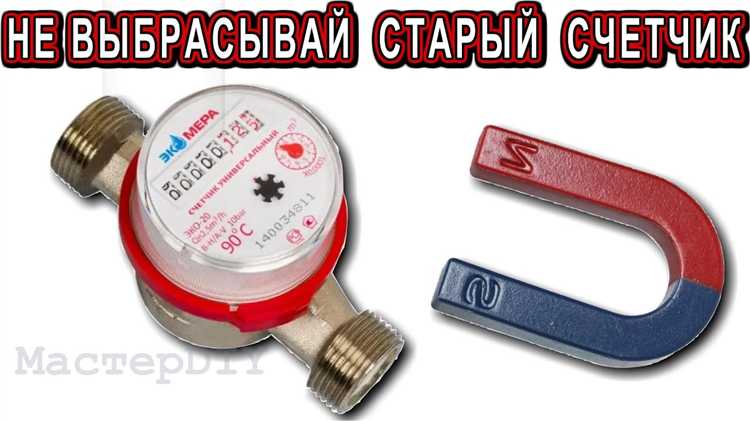

Старые бытовые счетчики воды с механическим циферблатом и крыльчаткой внутри корпуса можно использовать в качестве датчиков расхода жидкости. Они оснащены магнитной муфтой, передающей вращение на индикаторный механизм, что позволяет считывать обороты крыльчатки без разгерметизации. Это делает такие счетчики пригодными для вторичного применения, например, в системах автоматического полива или контроля протечек.
Частота вращения крыльчатки напрямую связана с объемом проходящей воды. В большинстве моделей 1 оборот большого стрелочного индикатора соответствует определённому объему, чаще всего 1 литру. С помощью геркона и магнита, закреплённого на оси стрелки, можно фиксировать каждый оборот и передавать сигнал на микроконтроллер – Arduino или ESP32. Для точного измерения потребуется калибровка, так как погрешность может зависеть от давления и положения счетчика.
Перед подключением старого счетчика важно проверить отсутствие механических повреждений и свободное вращение крыльчатки. Геркон можно установить снаружи корпуса в месте наибольшего магнитного поля – обычно это сектор около шкалы индикатора. Рекомендуется использовать экранированный кабель для подключения к контроллеру, чтобы снизить вероятность ложных срабатываний от электромагнитных помех.
Как подключить старый счетчик воды к микроконтроллеру
Большинство механических водосчетчиков снабжены герконовым датчиком, который замыкается при каждом обороте магнита внутри счетного механизма. Это позволяет подключить такой счетчик к микроконтроллеру через цифровой вход и регистрировать импульсы.
Для подключения понадобятся:
- Счетчик воды с герконовым выходом
- Микроконтроллер (например, Arduino, ESP8266, ESP32, STM32)
- Резистор 10 кОм (подтягивающий)
- Провода
Подключение выполняется следующим образом:
- Один провод геркона соединяется с землей (GND) микроконтроллера.
- Второй – с цифровым входом, например, D2.
- Между этим входом и 3.3 В или 5 В (в зависимости от платформы) подключается резистор 10 кОм для подтяжки.
Пример кода для Arduino:
const int sensorPin = 2;
volatile unsigned long pulseCount = 0;
void setup() {
pinMode(sensorPin, INPUT);
attachInterrupt(digitalPinToInterrupt(sensorPin), countPulse, FALLING);
Serial.begin(9600);
}
void loop() {
Serial.println(pulseCount);
delay(1000);
}
void countPulse() {
pulseCount++;
}
Если геркон нестабильно срабатывает или дает ложные импульсы, добавляется программная или аппаратная фильтрация (конденсатор 0.1 мкФ параллельно геркону или программная задержка в прерывании).
Один импульс соответствует определенному объему воды. Например, если указано 1 импульс на 1 литр, достаточно считать импульсы, чтобы получить объем в литрах.
Измерение расхода дождевой воды с помощью старого счетчика
Перед установкой следует убедиться, что счетчик исправен, а его показания точны. Для подключения используется патрубок с резьбовым соединением. Важно установить счетчик в горизонтальном положении, чтобы обеспечить правильную работу устройства. Система должна быть герметичной, чтобы избежать утечек и неточных измерений.
Для фильтрации дождевой воды до счетчика можно использовать металлическую сетку с мелкими ячейками. Это предотвратит попадание мусора и грязи, что может повлиять на точность показаний. Дренаж воды из дождевых каналов через фильтр и счетчик позволяет избежать забивания системы.
Если счетчик имеет импульсный выход, его можно подключить к контроллеру или датчику для автоматического учёта воды. Для этого требуется микроконтроллер (например, Arduino или Raspberry Pi). Каждый импульс будет соответствовать определённому объему воды, обычно один импульс – это один литр (или иное значение, указанное на счетчике). Для точных показаний важно правильно настроить коэффициент импульсного выхода.
Для получения данных о расходе воды можно также использовать стандартные механические счетчики, которые показывают объём воды с помощью шкалы. С помощью этих счетчиков можно отслеживать уровень воды в бочке или емкости, фиксируя начало и конец измерений, а затем вычислять объем, пройденный через систему.
Для систем капельного полива подходит использование пластиковых счетчиков с минимальным расходом 30 л/ч. Это необходимо для корректного функционирования устройства при низком напоре воды. Без этого минимального давления точность измерений может снизиться.
Использование счетчика воды для контроля полива растений
Старый счетчик воды с импульсным выходом позволяет точно отслеживать объём израсходованной воды при поливе. Для этого необходимо подключить его к микроконтроллеру, например, Arduino или ESP8266, используя цифровой вход и считывая импульсы с геркона или датчика Холла, встроенного в механизм счетчика.
Один импульс обычно соответствует 0.5 или 1 литру воды – точное значение указывается на корпусе прибора (например, «Qn 1.5» или «0,1 м³/имп»). Зная этот параметр, можно запрограммировать контроллер на автоматическое отключение насоса или электроклапана после подачи заданного объёма воды.
При использовании в теплице или на грядках система может быть дополнена таймером, датчиком влажности почвы и клапаном на 12 В. Например, если на каждый куст требуется 3 литра, контроллер отслеживает количество импульсов и отключает подачу после 6 импульсов (при 0.5 л/имп).
Рекомендуемые компоненты: старый счетчик воды с импульсным выходом, контроллер, MOSFET для управления клапаном, шланги с фитингами, герметичный корпус для электроники.
Совет: перед началом использования проверяйте геркон на работоспособность, подключив его напрямую к мультиметру или светодиоду с резистором. При вращении крыльчатки должен происходить чёткий замыкание-размыкание.
Преобразование импульсов счетчика в цифровые сигналы
Старые водосчётчики с механическим индикатором часто снабжены герконовым датчиком, замыкающим контакт при каждом обороте определённого сегмента. Один импульс обычно соответствует 1 или 10 литрам воды – точное значение указано на корпусе прибора (например, 1 имп/л).
Для считывания импульсов требуется подключение герконом к цифровому входу микроконтроллера (например, Arduino, ESP8266 или STM32). Один контакт геркона соединяется с землёй (GND), второй – через подтягивающий резистор (10 кОм) к питанию (VCC) и одновременно к входу контроллера. Это позволяет фиксировать момент замыкания как падение уровня с HIGH на LOW.
Для подавления дребезга контактов рекомендуется использовать программную задержку (debounce) не менее 50 мс либо подключить RC-фильтр с резистором 1 кОм и конденсатором 100 нФ. Также стоит учесть, что геркон чувствителен к намагничиванию – после длительной эксплуатации возможны ложные срабатывания.
На программном уровне достаточно использовать прерывания по спадающему фронту сигнала, чтобы не загружать основной цикл микроконтроллера. Внутри обработчика следует увеличивать счётчик объёма и сохранять его во flash-память при каждом новом литре.
Для точной привязки импульсов ко времени полезно добавлять метку времени (timestamp) в лог, особенно при последующем анализе расхода. Это реализуется с помощью встроенных RTC-модулей или синхронизации по NTP при наличии сетевого подключения.
Установка старого счетчика в систему рециркуляции воды
Старый водосчетчик с импульсным выходом можно использовать для контроля объема прокачиваемой воды в системе рециркуляции. Перед подключением необходимо проверить исправность механизма: корпус не должен иметь трещин, крыльчатка должна свободно вращаться при подаче воды вручную.
Счетчик устанавливается на обратную линию циркуляционного контура, где вода возвращается к источнику нагрева. Это позволяет отслеживать общий объем прогнанной воды без вмешательства в подачу. При установке важно соблюдать направление потока, обозначенное на корпусе прибора.
Для подключения к системе рециркуляции используются стандартные фитинги ¾» или переходники под необходимый диаметр трубопровода. Герметизация соединений – с использованием ФУМ-ленты или анаэробного герметика. Расположение счетчика должно обеспечивать горизонтальную установку с осью вращения крыльчатки в горизонтальной плоскости.
Если модель оборудована герконовым датчиком, к нему можно подключить контроллер (например, Arduino или ESP32) для подсчета импульсов и автоматизации включения/отключения насоса при достижении заданного объема. Один импульс обычно соответствует 0,5 или 1 литру – значение указано на корпусе или в паспорте прибора.
Для минимизации сопротивления потоку желательно выбирать счетчики с минимальным рабочим порогом давления и высокой чувствительностью крыльчатки. Не следует использовать приборы с признаками износа оси или повреждением магнитной муфты – это приведёт к неточным показаниям.
После монтажа систему промывают и проверяют герметичность соединений. Затем проводят тестовую прокачку с фиксацией количества импульсов и сопоставлением с фактическим объёмом воды, измеренным мерной ёмкостью.
Передача данных со счётчика на смартфон через Wi-Fi-модуль
Для передачи данных со старого механического счётчика воды потребуется установка оптического или магнитного датчика, способного фиксировать вращение счетного барабана. Один из надёжных вариантов – использование оптопары, установленной напротив вращающегося сегмента, окрашенного в чёрный цвет. Датчик подключается к микроконтроллеру, например, ESP8266 или ESP32.
Микроконтроллер питается от USB-адаптера 5В. Сигнал с датчика поступает на цифровой вход контроллера. В прошивке реализуется счёт импульсов и пересчёт в литры или кубометры с учётом коэффициента, соответствующего одному обороту барабана (например, 1 литр на оборот). Программирование выполняется через Arduino IDE с использованием библиотеки WiFiClient и встроенного веб-сервера или отправкой данных через MQTT.
Для связи со смартфоном используется локальная Wi-Fi-сеть. При включении модуль подключается к роутеру и передаёт данные на указанный IP-адрес или в облачный брокер. Смартфон подключается через HTTP-запрос или через приложение, поддерживающее MQTT (например, IoT MQTT Panel или Home Assistant).
Для увеличения надёжности связи рекомендуется установить ручную перезагрузку по таймеру и предусмотреть проверку наличия Wi-Fi-соединения. Также стоит сохранить последние показания во внутреннюю EEPROM или во внешнюю память, чтобы избежать потери данных при отключении питания.
Вопрос-ответ:
Можно ли использовать старый механический счетчик воды для контроля расхода воды в системе полива на даче?
Да, старый механический счетчик воды можно адаптировать для контроля расхода в системе полива. Для этого счетчик устанавливается на подающую трубу, где проходит вода для полива. При вращении счетчика генерируются импульсы или механические показатели, которые позволяют оценить объем использованной воды. Такой способ помогает следить за расходом и своевременно обнаруживать утечки или чрезмерное потребление. Главное — правильно закрепить счетчик и обеспечить его герметичность, чтобы не было потерь воды через соединения.
Какие способы передачи данных со старого счетчика воды на смартфон существуют в домашних проектах?
Для передачи показаний со старого счетчика на смартфон обычно применяют дополнительные устройства, например, микроконтроллер с датчиком и модулем беспроводной связи. Часто используют оптические или магнитные датчики, которые фиксируют вращение диска счетчика. Эти сигналы преобразуются в цифровой формат и отправляются через Wi-Fi или Bluetooth на приложение в смартфоне. Такой подход позволяет дистанционно контролировать расход воды без необходимости постоянно проверять сам счетчик вручную.
