Что такое активная реактивная и полная мощность

В бытовых и промышленных электросетях работают приборы, которые по-разному потребляют электрическую энергию. Одни устройства – например, лампы накаливания или электрические нагреватели – превращают подведённую энергию в полезную работу полностью. Другие, такие как электродвигатели или трансформаторы, требуют не только активной, но и реактивной мощности. Чтобы точно оценить нагрузку и правильно подобрать оборудование, необходимо учитывать все три вида мощности: активную, реактивную и полную.

Активная мощность (обозначается как P, измеряется в ваттах, Вт) – это та часть энергии, которая превращается в механическую работу, тепло или свет. Она отображается на бытовых счётчиках и влияет на сумму в квитанции за электричество. Именно активная мощность определяет реальное потребление энергии электроприбором.

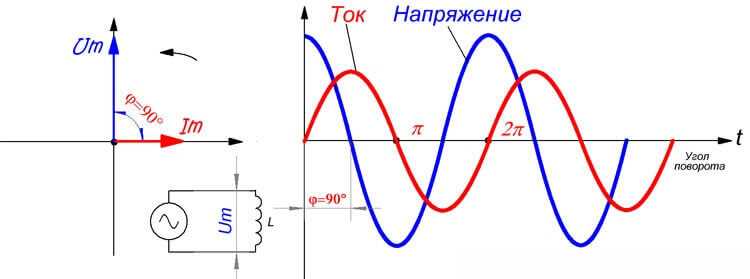

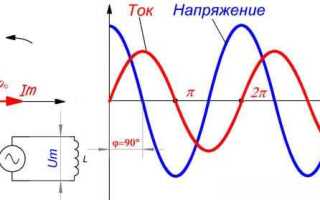

Реактивная мощность (Q, вар) циркулирует между источником и потребителем, не превращаясь в полезную работу, но необходима для работы магнитных и электрических полей. Её избыток может приводить к перегрузке кабелей и трансформаторов, увеличению потерь и снижению качества электроэнергии. В промышленности реактивную составляющую стараются компенсировать с помощью конденсаторных установок или синхронных компенсаторов.

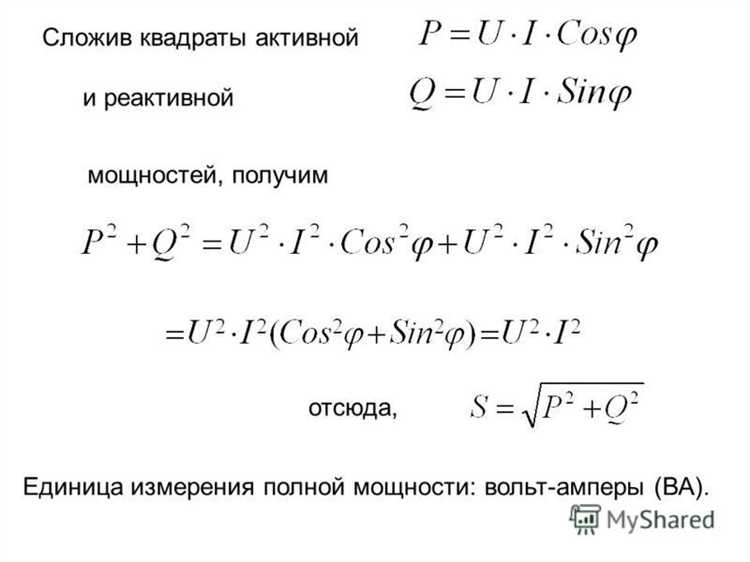

Полная мощность (S, измеряется в вольт-амперах, В·А) – это геометрическая сумма активной и реактивной мощностей. Она определяет, насколько сильно нагружается электрическая сеть. Зная полную мощность, можно точно рассчитать сечение проводов, номинал автоматов и трансформаторов.

При проектировании и эксплуатации электросетей важно контролировать коэффициент мощности (cos φ), который показывает, какую долю полной мощности составляет активная. При низком cos φ увеличиваются потери и ухудшается стабильность сети. Поэтому расчёт и компенсация реактивной мощности – одна из задач, от которой зависит надёжность всей системы электроснабжения.

Чем отличается активная мощность от реактивной на практике

Реактивная мощность (вар) не производит полезной работы, но необходима для создания магнитных и электрических полей в оборудовании с индуктивной или ёмкостной нагрузкой, таких как трансформаторы, асинхронные двигатели, дроссели. Без реактивной мощности эти устройства не смогут функционировать, но её избыток снижает общий КПД сети.

На практике избыточная реактивная мощность приводит к перегрузке кабелей, трансформаторов и генераторов, что увеличивает потери и снижает стабильность напряжения. Это особенно заметно в промышленных сетях с большим количеством асинхронных двигателей. Например, при коэффициенте мощности cosφ = 0,7 ток в сети возрастает почти в полтора раза по сравнению с ситуацией, когда cosφ = 1.

Для компенсации реактивной мощности применяют батареи конденсаторов, синхронные компенсаторы и специализированные фильтры. Такие устройства позволяют снизить токовую нагрузку, уменьшить потери на нагрев проводников и продлить срок службы оборудования.

В бытовых условиях реактивная мощность почти не влияет на счёт за электричество, так как в жилом секторе измеряется только активная составляющая. Однако в промышленности действуют штрафы за низкий коэффициент мощности, что делает управление реактивной составляющей обязательным.

Как рассчитать полную мощность в однофазной и трёхфазной сети

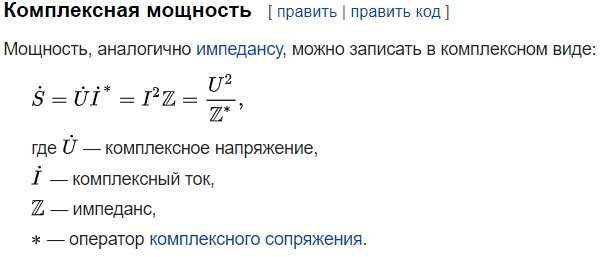

Полная мощность обозначается буквой S и измеряется в вольт-амперах (ВА). В отличие от активной мощности (P) и реактивной (Q), полная мощность учитывает совокупное воздействие напряжения и тока, независимо от их фазового сдвига. Расчёт выполняется по-разному в зависимости от конфигурации сети.

Для однофазной сети формула имеет вид: S = U × I, где:

U – действующее напряжение (в вольтах),

I – действующее значение тока (в амперах).

Пример: если напряжение составляет 230 В, а ток – 10 А, полная мощность будет 230 × 10 = 2300 ВА.

Для трёхфазной сети используется формула: S = √3 × U_{линейное} × I, где:

U_{линейное} – линейное напряжение между фазами,

I – ток одной фазы (при симметричной нагрузке).

Пример: при линейном напряжении 400 В и токе 15 А получаем S = 1.732 × 400 × 15 ≈ 10392 ВА.

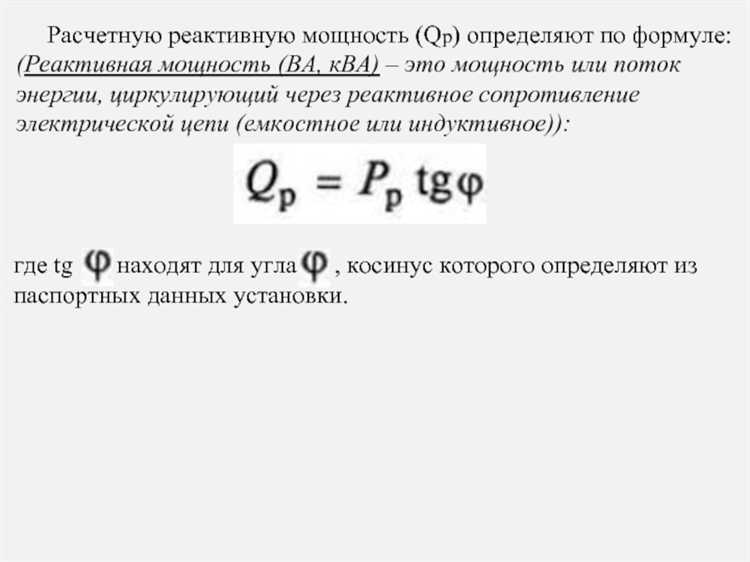

Если известен коэффициент мощности cos(φ), активная мощность может быть рассчитана как P = S × cos(φ), а реактивная – Q = S × sin(φ). Полная мощность всегда больше или равна активной, особенно при наличии индуктивных или ёмкостных нагрузок.

Для точных расчётов важно использовать измерительные приборы, фиксирующие действующие значения тока и напряжения, а также учитывать характер нагрузки. Ошибки в определении типа сети или величин могут привести к недогрузке или перегрузке оборудования.

Влияние реактивной мощности на работу трансформаторов и кабелей

Реактивная мощность увеличивает нагрузку на трансформаторы и кабельные линии, не передавая при этом полезной энергии. Это влияет как на потери, так и на температурный режим оборудования.

При передаче реактивной мощности через трансформаторы:

• увеличивается ток в обмотках, что приводит к росту потерь мощности по закону I²R;
• возрастает тепловая нагрузка, сокращая срок службы изоляции;
• трансформатор быстрее достигает предельной мощности, при этом активная составляющая может быть далека от номинальной.

Для кабельных линий реактивная мощность вызывает:

• дополнительные потери в виде тепловыделения;
• увеличение сечения, необходимого для передачи заданной активной мощности;
• увеличение падения напряжения, особенно при длительных трассах;
• рост тока утечек в экранах при наличии емкостной составляющей.

Снижение влияния реактивной мощности возможно за счёт:

1. установки статических или динамических компенсаторов (ККМ, СТАТКОМ);
2. оптимизации длины кабельных линий и выбора минимально допустимых емкостей;
3. корректного выбора мощности трансформаторов с учетом характера нагрузки;
4. распределения компенсирующих устройств ближе к нагрузке, а не на подстанции.

В сетях с выраженным реактивным потреблением рекомендуется проводить регулярный анализ коэффициента мощности и корректировать его до значений не ниже 0,92–0,95, чтобы минимизировать потери и повысить энергоэффективность.

Как измерить активную и реактивную мощность с помощью приборов

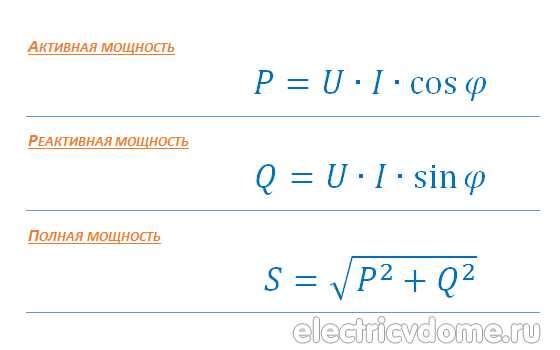

Для измерения активной мощности в однофазной или симметричной трёхфазной сети используется ваттметр, подключаемый параллельно нагрузке. Он измеряет произведение напряжения, тока и косинуса угла между ними: \( P = U \cdot I \cdot \cos\varphi \). Современные цифровые ваттметры обеспечивают точность до 0,5% при правильной калибровке и стабильных условиях сети.

Реактивная мощность напрямую не измеряется с помощью одного прибора, но её можно определить несколькими способами. Один из них – использование варметра. Это аналог ваттметра, но он реагирует на синус угла между током и напряжением: \( Q = U \cdot I \cdot \sin\varphi \). Такие приборы реже встречаются в бытовом применении, но используются в промышленности.

Чаще для измерения реактивной мощности используют косвенный метод через измерение полной и активной мощности. Полная мощность рассчитывается как \( S = U \cdot I \), после чего реактивная находится по формуле: \( Q = \sqrt{S^2 — P^2} \). Для этого требуется мультиметр с функцией измерения тока и напряжения, а также ваттметр. Совмещённые измерительные устройства (анализаторы качества электроэнергии) упрощают задачу, позволяя получить все параметры за один цикл измерения.

В трёхфазных сетях применяется метод двух ваттметров (для трёхпроводных систем) или трёх ваттметров (для четырёхпроводных). Каждый прибор подключается на свою фазу, а итоговые значения суммируются. Реактивную мощность в этом случае можно рассчитать через фазные токи и напряжения с учётом фазовых сдвигов. Современные приборы автоматически отображают как активную, так и реактивную составляющую в реальном времени.

При выборе прибора нужно учитывать диапазон измерения, класс точности, тип подключения (прямое или через трансформаторы тока и напряжения) и наличие протоколов передачи данных, если измерения предполагается регистрировать или передавать в систему учёта.

Зачем учитывать коэффициент мощности при проектировании сети

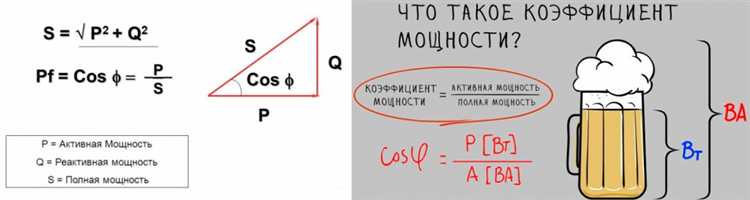

Коэффициент мощности определяет отношение активной мощности к полной и показывает эффективность использования электроэнергии. Его снижение приводит к увеличению реактивной мощности, которая не выполняет полезной работы, но вызывает дополнительные потери и нагрузку на оборудование.

Последствия низкого коэффициента мощности при проектировании сети:

• Повышение токов в линиях, что требует увеличения сечения проводников и снижает срок службы изоляции.
• Увеличение потерь энергии на нагрев проводов и трансформаторов.
• Рост номиналов трансформаторов и другого оборудования для компенсации реактивной нагрузки.
• Ухудшение качества напряжения и возможные перебои в работе электрооборудования.

Для проектировщика важно учитывать коэффициент мощности, чтобы:

1. Снизить материальные затраты за счёт уменьшения сечения кабелей и выбора оборудования с меньшими номиналами.
2. Обеспечить устойчивость и надёжность электросети при изменениях нагрузки.
3. Уменьшить тепловые потери и повысить общий КПД системы.
4. Оптимизировать систему компенсации реактивной мощности с помощью конденсаторных установок.

Рекомендуется проектировать сеть с коэффициентом мощности не ниже 0,95. Включение в расчёты мероприятий по компенсации реактивной мощности на этапе проектирования позволяет избежать дорогостоящих доработок и простоев в эксплуатации.

Как снижение коэффициента мощности влияет на энергопотребление

Снижение коэффициента мощности приводит к увеличению реактивной составляющей нагрузки, что повышает полную мощность сети при неизменной активной нагрузке. Это вызывает рост токов в линиях и трансформаторах, что приводит к дополнительным потерям энергии на нагрев и снижению КПД оборудования.

Увеличение полной мощности требует от источника энергии большей отдачи, что отражается в увеличении затрат на передачу и распределение электричества. При коэффициенте мощности ниже 0,8 нагрузка становится неэффективной, и энергокомпании часто применяют штрафы или повышенные тарифы за реактивную мощность.

В условиях промышленного предприятия снижение коэффициента мощности на 0,1 может увеличить энергопотребление по полной мощности до 12–15%, что ведёт к дополнительным расходам на электроэнергию и необходимости модернизации оборудования. Для уменьшения негативных последствий применяют компенсацию реактивной мощности с помощью конденсаторных батарей или устройств статической компенсации.

Повышение коэффициента мощности до значений выше 0,95 снижает потери и оптимизирует нагрузку на электрическую сеть, снижая энергетические затраты и продлевая срок службы оборудования. Регулярный мониторинг и коррекция коэффициента мощности позволяют контролировать энергопотребление и экономить ресурсы.

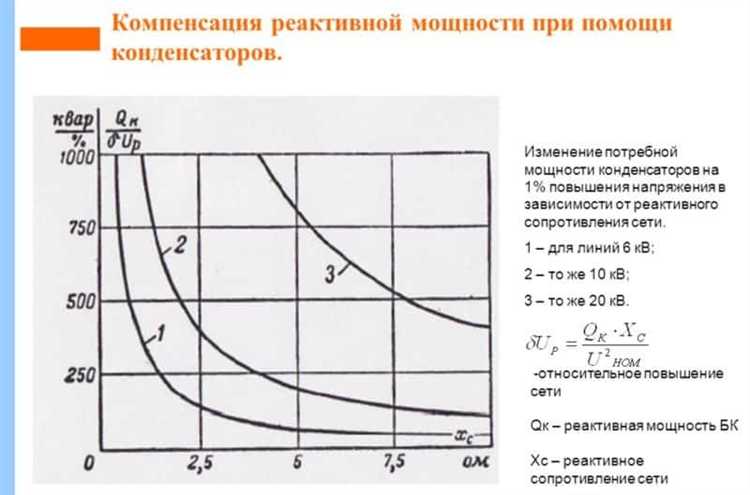

Методы компенсации реактивной мощности на объекте

Основной способ снижения реактивной мощности – установка конденсаторных батарей, которые компенсируют индуктивную нагрузку оборудования. Выбор мощности конденсаторов проводят на основе измерений коэффициента мощности и реактивной мощности в сети. Для промышленных объектов обычно применяют автоматические системы компенсации с секционированием, что позволяет подстраивать компенсацию под текущие нагрузки.

Другой метод – использование синхронных компенсаторов. Они обеспечивают точную регулировку реактивной мощности за счет изменения возбуждения ротора и способны работать как источники или поглотители реактивной мощности. Синхронные компенсаторы эффективны при больших изменениях нагрузки и повышенных требованиях к качеству электроэнергии.

Третий способ – применение статических компенсаторов (STATCOM). Они основаны на преобразователях напряжения и обеспечивают быстрый отклик на изменения нагрузки. STATCOM способен поддерживать стабильное напряжение в сети и улучшать коэффициент мощности без механических частей, что увеличивает надежность системы.

При проектировании системы компенсации важен расчет оптимального количества и типа оборудования с учетом характера нагрузки, напряжения сети и требуемого уровня компенсации. Рекомендуется проводить регулярный мониторинг мощности и корректировать настройки для поддержания заданных параметров.

Вопрос-ответ:

Что такое активная мощность и как она отличается от реактивной в электросети?

Активная мощность — это часть электрической энергии, которая преобразуется в полезную работу, например, нагрев, освещение или вращение двигателя. Она измеряется в ваттах (Вт). Реактивная мощность не выполняет полезной работы, а связана с запасанием и отдачей энергии в магнитных и электрических полях индуктивных и емкостных нагрузок. Она измеряется в вольт-амперах реактивных (вар). В сумме активная и реактивная мощности формируют полную мощность, отражающую общий электрический поток в сети.

Почему реактивная мощность влияет на нагрузку трансформаторов и линий электропередачи?

Реактивная мощность создает дополнительные токи, которые не участвуют в выполнении работы, но увеличивают нагрузку на оборудование. Трансформаторы и линии при передаче реактивной мощности работают с повышенным током, что ведет к дополнительным потерям энергии на нагрев и уменьшению ресурса оборудования. Такой ток требует использования проводников с большим сечением и повышает износ изоляции, что снижает общую надежность электросети.

Как определить полную мощность в трехфазной системе и что она показывает?

Полная мощность в трехфазной системе рассчитывается как произведение напряжения, тока и корня из трех: S = U × I × √3, где S — полная мощность в вольт-амперах (ВА), U — линейное напряжение, I — линейный ток. Она отражает суммарный электрический поток, который проходит через сеть, включая и активную, и реактивную составляющие. Зная полную мощность, можно понять, какую нагрузку испытывают элементы сети и правильно подобрать оборудование.

Какие методы компенсации реактивной мощности применяются на промышленных объектах?

Для компенсации реактивной мощности используют установки конденсаторных батарей, которые создают емкостный ток, компенсирующий индуктивный ток нагрузки. Это снижает общий ток в сети, уменьшает потери и повышает коэффициент мощности. Также применяются статические компенсаторы и синхронные компенсаторы, которые регулируют реактивную мощность динамически, что особенно важно при переменных нагрузках. Правильный подбор и установка таких устройств улучшают работу оборудования и экономят электроэнергию.

Как коэффициент мощности влияет на расчет энергопотребления и оплату электроэнергии?

Коэффициент мощности показывает отношение активной мощности к полной. При низком значении коэффициента мощности в сеть подается больше реактивной мощности, что увеличивает нагрузку на сеть и вызывает дополнительные потери. Многие энергосбытовые компании вводят штрафы или повышенные тарифы за низкий коэффициент мощности. Поэтому правильное его поддержание помогает снизить счета за электроэнергию и уменьшить износ оборудования. Для расчетов потребления учитывают активную мощность, но реактивная влияет на тарифы и нагрузки.

В чем разница между активной и реактивной мощностью в электросети?

Активная мощность — это часть электрической энергии, которая преобразуется в полезную работу, например, нагрев, освещение или вращение двигателя. Она измеряется в ваттах (Вт). Реактивная мощность не участвует в выполнении работы напрямую, но необходима для создания и поддержания электромагнитных полей в таких устройствах, как трансформаторы и электродвигатели. Эта мощность измеряется в вольт-амперах реактивных (Вар) и циркулирует между источником и нагрузкой без фактического потребления энергии. Понимание разницы важно для правильного расчёта нагрузки и экономии электроэнергии.

Как рассчитать полную мощность в трёхфазной системе и какую роль играет коэффициент мощности?

Полная мощность в трёхфазной сети определяется по формуле: S = √3 × U × I, где S — полная мощность в вольт-амперах (ВА), U — линейное напряжение, I — линейный ток. Коэффициент мощности — это отношение активной мощности к полной и показывает, какая часть мощности выполняет полезную работу. Если коэффициент меньше 1, это значит, что часть энергии расходуется на поддержание реактивной мощности, что увеличивает потери в сети и снижает её пропускную способность. Улучшение коэффициента мощности помогает оптимизировать энергопотребление и уменьшить нагрузку на оборудование.
