Кнопка killswitch – это элемент управления, который позволяет мгновенно прерывать сигнал с звукоснимателей, создавая эффект резкого «обрыва» звука. В отличие от регулятора громкости, killswitch отключает звук полностью и моментально, без затухания сигнала. Этот приём часто используется для создания ритмических эффектов, напоминающих «запинки» или «статтер», особенно в жанрах с агрессивным звуком – хард-роке, металкоре и экспериментальной музыке.
Конструкция killswitch может быть реализована с помощью кнопки с пружинным возвратом или тумблера. Наиболее распространённый вариант – это кнопка типа «momentary», которая размыкает цепь только при нажатии и возвращается в исходное положение, как только отпускается. При монтаже killswitch обычно врезается в корпус гитары между выходным джеком и выходом с потенциометра громкости, чтобы обеспечить прерывание именно аудиосигнала, а не питания.
Работа устройства напрямую зависит от его электрической схемы. На практике чаще всего используется метод размыкания сигнального провода. Некоторые гитаристы предпочитают устанавливать кнопку таким образом, чтобы она закорачивала сигнал на «землю» при активации, что снижает уровень шума. Выбор схемы влияет на поведение звука при использовании killswitch и должен учитывать модель звукоснимателей и общий характер звуковой цепи.
Использование killswitch требует определённой техники. Для ритмичного применения важно освоить работу пальцами: левая рука контролирует аппликатуру, правая синхронно нажимает кнопку. Это особенно актуально при исполнении соло-пассажей с резкими паузами или при создании эффекта диджейского «скретча», что было популяризировано музыкантами вроде Тома Морелло (Rage Against the Machine) и Бакета Хеда.

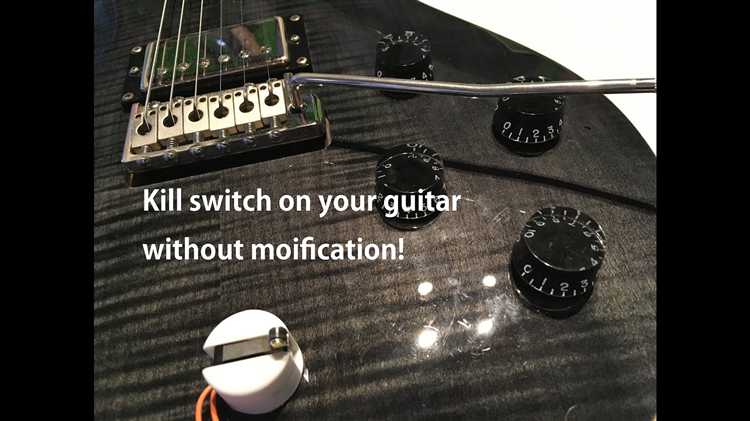

Что представляет собой killswitch и где он устанавливается
Наиболее распространённый тип killswitch – кнопка-моментарь, замыкающая и размыкающая цепь при каждом нажатии. Она позволяет создавать ритмичные звуковые эффекты, чередуя звук и тишину с высокой скоростью. Это решение востребовано в жанрах, где требуется активное манипулирование сигналом – например, в альтернативном металле и экспериментальной электронике.
Killswitch обычно устанавливается на корпус гитары в зоне лёгкого доступа правой руки – рядом с регуляторами громкости или тоном, либо в нижней части корпуса ближе к гнезду подключения. При самостоятельной установке важно выбирать такое расположение, при котором не будет случайных нажатий, и при этом не потребуется менять положение руки во время игры.
Для установки переключателя в корпусе гитары высверливается отверстие нужного диаметра. Важно учитывать толщину древесины и тип электроники – активная или пассивная схема. В активных схемах добавление killswitch может потребовать дополнительной защиты от наводок и шумов. Провода переключателя подключаются последовательно в цепь между выходом с потенциометра громкости и гнездом «output», что обеспечивает полное прерывание сигнала при его активации.
Как работает электрическая схема killswitch на гитаре

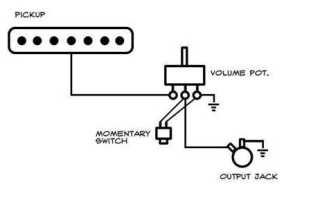

Электрическая схема killswitch представляет собой простую цепь, в которой кнопка или тумблер разрывает или замыкает сигнал с звукоснимателя до выхода гитары. Основная цель – кратковременно прерывать подачу аудиосигнала на усилитель, создавая характерный эффект «затыкания» звука.
Стандартная реализация использует кнопку с нормально замкнутыми контактами (NC) или нормально разомкнутыми (NO) – в зависимости от желаемого поведения. Чаще всего применяется NO-конфигурация: сигнал проходит свободно, пока кнопка не нажата; при нажатии цепь заземляется, и звук резко пропадает.
Электрическое соединение выполняется между выходом громкости и «землёй». Кнопка подключается параллельно выходному сигналу, то есть при нажатии она направляет сигнал напрямую в массу, тем самым обнуляя его. Это не влияет на работу остальных компонентов цепи, таких как потенциометры или переключатели звукоснимателей.
Для установки требуется мгновенного действия кнопка (momentary switch), желательно без фиксации, чтобы сигнал возвращался сразу после отпускания. Рекомендуется использовать качественные компоненты с устойчивыми контактами, так как слабые соединения могут вносить шумы или создавать дребезг контактов.
Важно правильно экранировать провода и соединения killswitch, особенно если гитара активная. При неэкранированной проводке возможно возникновение паразитных шумов при частом нажатии кнопки.
Для модификации схемы с двумя выходами или стереоразъёмами следует учитывать тип гнезда: TRS (Tip-Ring-Sleeve) или TS (Tip-Sleeve). Неправильное подключение может привести к обрыву питания активной электроники или искажению сигнала.
Влияние killswitch на звук и управление сигналом
Killswitch напрямую влияет на формирование выходного аудиосигнала, позволяя гитаристу мгновенно разрывать электрическую цепь между звукоснимателями и выходным гнездом. Это вмешательство в аудиотракт не просто прерывает звук – оно добавляет выразительное средство для создания ритмических эффектов, напоминающих цифровые глитчи, синкопированные удары и имитацию диджейских скретчей.
При размыкании цепи сигнал полностью обрывается, что формирует резкий и чистый «обруб» звука. При быстром нажатии и отпускании кнопки killswitch создаётся характерный пульсирующий эффект, особенно ярко выраженный при использовании перегрузки. В условиях высокой чувствительности гитарного предусилителя даже кратковременные разрывы формируют заметные модуляции амплитуды, что делает killswitch эффективным инструментом динамического управления.
На чистом звуке killswitch даёт более деликатные, но всё же различимые ритмические пульсации, особенно если усилитель имеет быструю атаку. Однако его эффективность особенно раскрывается в связке с эффектами типа дисторшна, фузза и компрессора, которые усиливают переходные процессы, создавая эффект резкого «включения-выключения» с отчётливой атакой и срезом хвоста сигнала.
Технически killswitch не изменяет тембр инструмента при стандартной коммутации, так как его задача – мгновенное обнуление сигнала. Однако при неправильной установке возможно появление щелчков, наводок или паразитных шумов, особенно в активных схемах. Чтобы избежать этого, рекомендуется использовать высококачественные кнопки с минимальной индуктивностью и правильно экранированные провода.
Killswitch позволяет гитаристу брать управление сигналом в свои руки без использования педалей или внешних эффектов. Он даёт возможность мгновенно контролировать поступление сигнала в тракт, в том числе в момент начала ноты, что позволяет выделять отдельные удары или формировать нестандартные ритмические рисунки. Этот эффект становится особенно мощным в живом исполнении, где зрительное и звуковое взаимодействие усиливает восприятие игры.

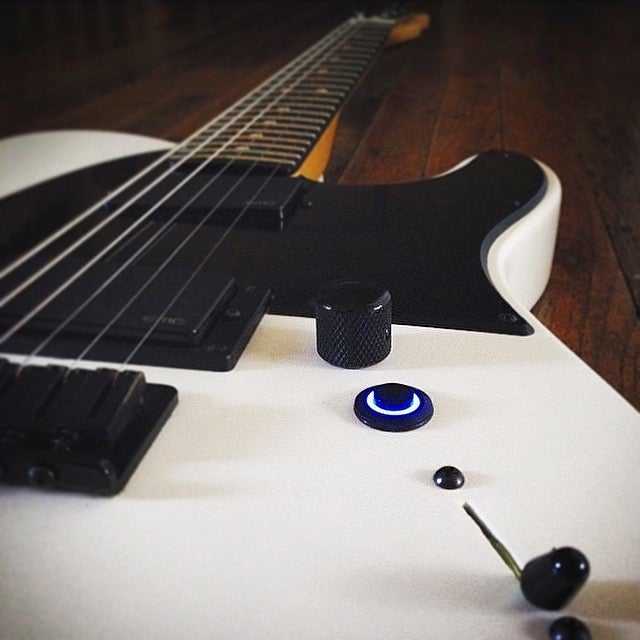

Чем отличается кнопка killswitch от тумблера и потенциометра
Тумблер – это переключатель с фиксированными положениями. При использовании в контексте killswitch он выполняет ту же задачу – размыкание цепи, – но не позволяет создавать частое и быстрое переключение, как кнопка. Он подходит для редкого отключения сигнала, но неэффективен при попытке использовать его в качестве ритмического инструмента. Из-за механической инертности и фиксированных положений он не способен обеспечить нужную скорость отклика.
Потенциометр – переменный резистор, чаще всего используется в гитарах для регулировки громкости. Он не отключает сигнал, а плавно изменяет его уровень. Чтобы добиться нулевого уровня, ручку приходится полностью выкрутить, что требует времени и усилий. Потенциометр неприменим для целей, в которых требуется мгновенное прерывание или восстановление сигнала.
Таким образом, killswitch-кнопка – единственный из этих элементов, оптимизированный для скоростного и точного управления звуком в режиме «вкл/выкл». Он не заменяется ни тумблером, ни потенциометром при исполнении эффектов типа «стоп-кадра» или «ритмического глича».
Как самостоятельно установить killswitch в электрогитару
Перед установкой необходимо выбрать подходящую кнопку killswitch – моментального действия (обычно с возвратной пружиной), рассчитанную на коммутацию сигнала с выхода звукоснимателя. Оптимальное сопротивление контактов – менее 0,05 Ом, чтобы избежать потерь сигнала.
Инструменты и материалы: паяльник мощностью 30–40 Вт, канифольный флюс, припой с содержанием олова не менее 60%, дрель с перьевым сверлом под диаметр кнопки, термоусадочные трубки, изолента, мультиметр для проверки контактов.

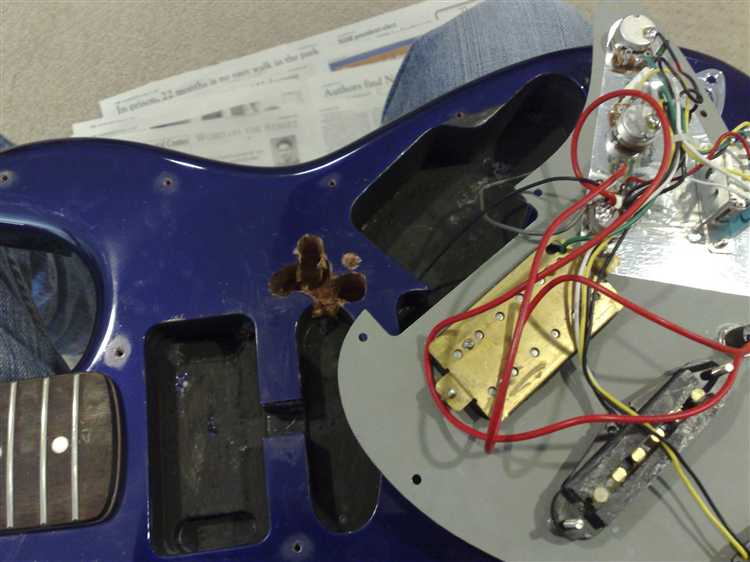

Откройте заднюю крышку корпуса гитары и найдите провода, идущие от выходного гнезда. Выберите место установки killswitch на передней панели – важно, чтобы при игре кнопка не мешала, но была легко доступна. Просверлите отверстие в корпусе, избегая областей, где проходят провода или установлены элементы схемы.
Перед пайкой тщательно зачистите и облудите провода. Соединения должны быть короткими и надёжными. После пайки закройте контакты термоусадочной трубкой или изолентой, чтобы исключить короткое замыкание.
Проверьте работоспособность: подключите гитару к усилителю, включите звукосниматель и нажмите кнопку – сигнал должен мгновенно прерываться. Если работает некорректно, проверьте пайку и тип контактов кнопки (нормально замкнутые или разомкнутые).
После проверки зафиксируйте кнопку в корпусе гайкой, аккуратно уложите провода внутри гитары и закройте заднюю крышку. Установка завершена.
Распространённые ошибки при использовании и установке killswitch
Неправильная установка killswitch приводит к ухудшению работы гитары и возможным повреждениям электрической цепи. Основные ошибки связаны с некорректным выбором точки подключения, плохой пайкой и неправильной изоляцией.
- Использование некачественного переключателя: дешёвые или устаревшие кнопки часто дают слабый контакт, что вызывает прерывистый сигнал и шумы. Рекомендуется выбирать переключатели с позолоченными контактами и заявленным ресурсом эксплуатации не менее 100 тысяч нажатий.
- Некачественная пайка и отсутствие изоляции: плохо припаянные контакты вызывают искрение и потерю сигнала. Отсутствие термоусадочной трубки или изоленты приводит к короткому замыканию при закрытии корпуса гитары.
- Ошибки в расположении killswitch: установка слишком близко к струнам или в неудобном месте мешает игре и может случайно срабатывать во время исполнения.
- Игнорирование экранировки: при установке killswitch без дополнительной экранировки гитарный сигнал подвержен наводкам и шумам, особенно при частых переключениях.
Для корректной работы killswitch стоит заранее проверить схему подключения и протестировать работу переключателя вне гитары. Используйте мультиметр для проверки контактов и изоляции. При сомнениях лучше обратиться к специалисту по электронике или опытному мастеру по ремонту гитар.
Вопрос-ответ:
Что представляет собой killswitch на электрогитаре и как он влияет на звук?
Killswitch — это кнопка или переключатель, который разрывает электрическую цепь сигнала гитары. Когда killswitch активирован, звук перестаёт передаваться на усилитель, что создаёт эффект мгновенной тишины. При быстром включении и выключении killswitch позволяет создавать прерывистые, ритмичные звуковые эффекты, используемые в различных стилях игры.
Как именно подключается killswitch в электрогитаре?
Обычно killswitch устанавливается в разрыв сигнального провода, который ведёт от звукоснимателей к выходному разъёму гитары. При нажатии killswitch замыкает цепь на землю, прерывая тем самым сигнал. Схема подключения может отличаться в зависимости от типа переключателя, но ключевой момент — обеспечить прямое замыкание сигнала на массу для отключения звука.
Можно ли самостоятельно установить killswitch на свою гитару без помощи мастера?
Да, установка killswitch вполне выполнима самостоятельно при наличии базовых навыков пайки и понимания электрических схем гитары. Важно правильно подобрать место для кнопки, не повредить корпус и аккуратно соединить провода. Рекомендуется использовать мультиметр для проверки соединений и исключения коротких замыканий. Если не уверены в своих силах, лучше обратиться к специалисту.
Какие типичные ошибки возникают при использовании killswitch и как их избежать?
Частые ошибки связаны с неправильной пайкой, когда killswitch остаётся постоянно замкнутым или не полностью размыкает цепь. Это приводит к постоянному отключению звука или шумам. Также бывает, что кнопка установлена неудобно для игры, что мешает быстрому нажатию. Для корректной работы необходимо проверить качество контактов, выбрать надёжный переключатель и разместить его так, чтобы он не мешал исполнению.
