Амперметр – это измерительный прибор, предназначенный для определения силы электрического тока в амперах. Он включается последовательно в цепь и регистрирует ток, протекающий через него. Основу большинства амперметров составляет либо электромагнитная система с подвижной катушкой, либо шунт с измерением напряжения на нём. Конкретный тип прибора выбирается в зависимости от характеристик цепи: переменного или постоянного тока, требуемой точности и диапазона измерений.
Для корректной работы амперметра важно учитывать его внутреннее сопротивление – оно должно быть как можно меньше, чтобы не вносить значительных искажений в измеряемую цепь. Современные цифровые амперметры оснащаются встроенными шунтами и электронными усилителями, что позволяет применять их как в бытовой технике, так и в промышленных установках.
При выборе амперметра для практического применения необходимо ориентироваться на номинальный ток цепи, требуемый класс точности, тип питания и условия эксплуатации. Для высокоточных лабораторных измерений применяют приборы с погрешностью не выше 0,5%. В щитовых установках и системах мониторинга обычно используют цифровые амперметры с возможностью подключения к автоматизированным системам управления.
Неправильное подключение амперметра – одна из частых причин его выхода из строя. Подключать его следует строго последовательно, соблюдая полярность у приборов постоянного тока. В цепях с большими токами применяются трансформаторы тока, которые позволяют подключать стандартный амперметр к высокоамперной линии без риска повреждений.
Как амперметр измеряет силу тока в цепи
Амперметр включается в цепь последовательно с нагрузкой, что обеспечивает прохождение через него всего измеряемого тока. Это необходимо, чтобы прибор зафиксировал полный поток заряженных частиц, проходящий через участок цепи за единицу времени.
В основе работы амперметра лежит использование низкого внутреннего сопротивления. Это минимизирует влияние прибора на параметры цепи и предотвращает искажение показаний. В аналоговых амперметрах применяется рамка с токопроводящей обмоткой, помещённая в магнитное поле. Сила тока вызывает вращающий момент, пропорциональный его значению. Угол отклонения стрелки определяется противодействующим моментом пружины и фиксируется на шкале.
Цифровые амперметры используют шунтирующий резистор с точно известным сопротивлением. Падение напряжения на шунте подаётся на АЦП (аналогово-цифровой преобразователь), а затем преобразуется в числовое значение силы тока. Этот способ обеспечивает высокую точность и возможность удалённого мониторинга.
Для корректного измерения постоянного тока важно соблюдать полярность подключения. В цепях переменного тока применяются специальные модели амперметров, способные учитывать синусоидальную форму сигнала и его частотные характеристики.
Рекомендуется выбирать амперметры с запасом по максимальному току не менее 25% от предполагаемой нагрузки, чтобы исключить перегрузку прибора и продлить срок его службы.
Чем отличается амперметр постоянного и переменного тока
Амперметры для постоянного и переменного тока различаются как по принципу действия, так и по конструкции. Эти различия обусловлены физическими особенностями токов: постоянный ток имеет неизменное направление, тогда как переменный – периодически меняется по амплитуде и полярности.

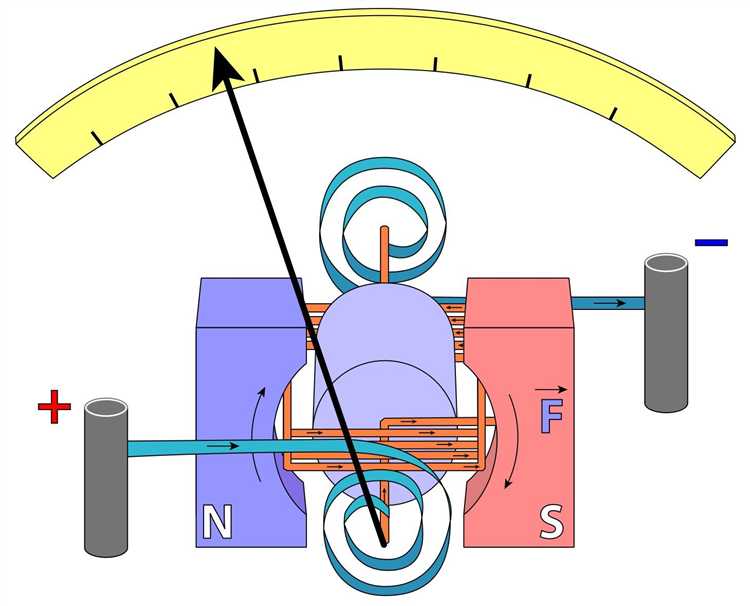

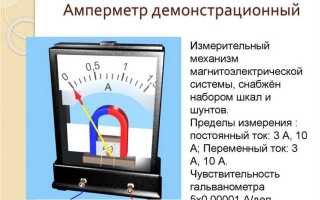

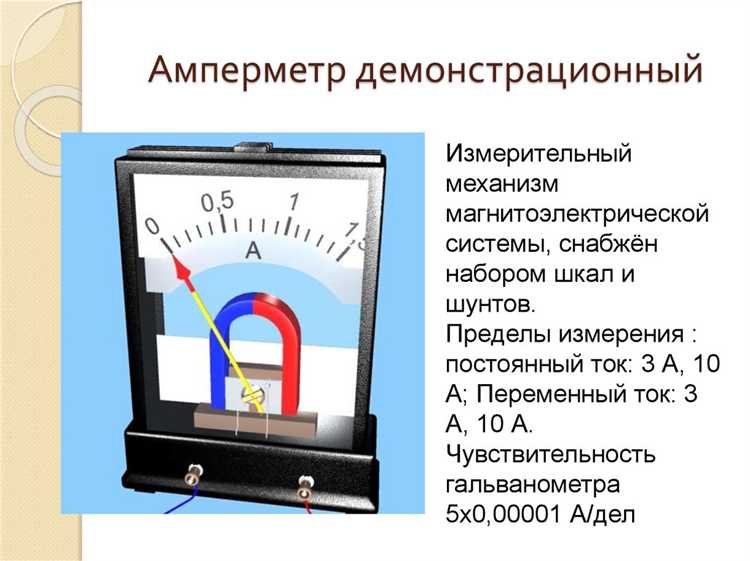

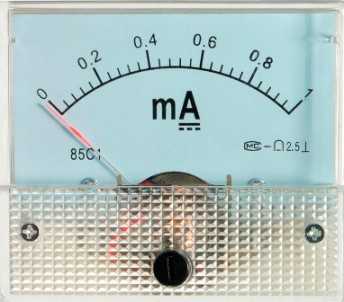

Амперметр постоянного тока чаще всего основан на магнитоэлектрической системе. Он содержит рамку с токопроводящей обмоткой, размещённую в постоянном магнитном поле. При прохождении тока рамка поворачивается на угол, пропорциональный силе тока. Для точного измерения требуется обязательное соблюдение полярности подключения. Превышение допустимого тока или неправильное подключение может вывести прибор из строя.

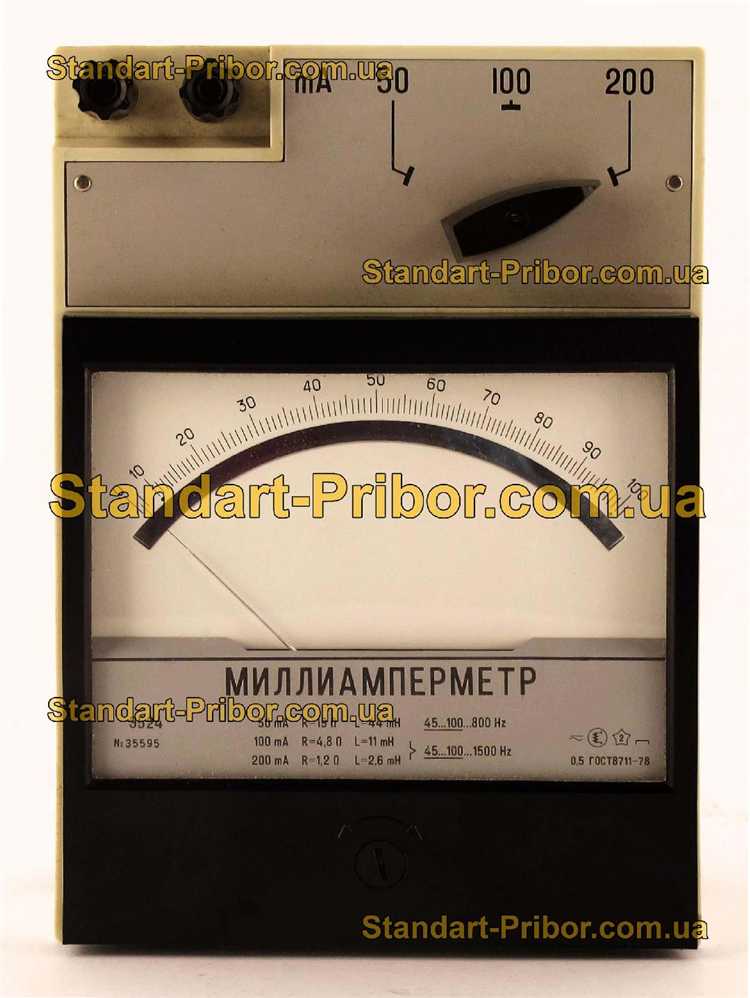

Для измерения переменного тока применяются электромагнитные или электродинамические системы. В амперметрах с электромагнитной системой сила тока создает магнитное поле в неподвижной катушке, притягивающей подвижный ферромагнитный якорь. Такие приборы нечувствительны к полярности и способны измерять среднеквадратичное значение тока. Они менее точны по сравнению с магнитоэлектрическими, особенно на низких токах.
Электродинамические амперметры работают на взаимодействии двух катушек – неподвижной и подвижной, в обеих протекает измеряемый ток. Эти приборы применимы как для постоянного, так и для переменного тока и отличаются высокой точностью, но сложнее в конструкции и дороже в производстве.
Для корректного подбора прибора необходимо учитывать тип цепи. Амперметр, предназначенный для постоянного тока, не может быть использован в цепи переменного тока без искажений показаний. Обратное также справедливо: применение прибора переменного тока в цепи с постоянным током приведёт к грубым погрешностям или полному отсутствию индикации.
Как подключать амперметр в электрическую схему
Амперметр всегда включается в цепь последовательно с нагрузкой, поскольку измеряет ток, проходящий через конкретный участок цепи. Неправильное подключение приведёт к искажению показаний или повреждению прибора.
Перед подключением необходимо учитывать следующие параметры:
- Номинальный ток амперметра должен соответствовать измеряемому току в цепи.
- Внутреннее сопротивление прибора должно быть как можно ниже, чтобы не влиять на работу схемы.
- Для измерения больших токов применяются шунты – прецизионные резисторы, подключаемые параллельно измерительному элементу.
Порядок подключения:
- Отключить питание цепи, чтобы избежать короткого замыкания при встраивании прибора.
- Разорвать участок цепи, где необходимо измерение тока.
- Включить питание и контролировать показания.
Для переменного тока амперметры подключаются аналогично, но в ряде случаев применяются токовые трансформаторы, особенно при измерениях в высокотоковых цепях. Вторичная обмотка трансформатора подключается к амперметру, соблюдая номиналы и фазировку.
Важно избегать параллельного включения амперметра в цепь – это создаёт короткое замыкание, так как внутреннее сопротивление прибора близко к нулю. Также нельзя превышать пределы измерения: для защиты применяются предохранители и ограничители тока.
Какие погрешности могут возникнуть при использовании амперметра
Основная причина погрешностей при измерении силы тока амперметром – его внутреннее сопротивление. Несмотря на то, что оно минимально, оно всё же добавляется к цепи, снижая общий ток. Особенно это заметно в цепях с низким сопротивлением нагрузки, где даже миллиомы могут исказить результат на несколько процентов.
При измерении переменного тока важную роль играет частотный диапазон прибора. Если амперметр не рассчитан на измерение тока на определённой частоте, например выше 1 кГц, его индуктивные элементы могут вносить серьёзные фазовые и амплитудные искажения, делая показания недостоверными.
Ошибки возникают и из-за неправильного подключения: амперметр всегда должен быть включён последовательно с нагрузкой. Попытка подключить его параллельно приводит к короткому замыканию и повреждению прибора.
Погрешности могут быть связаны с классом точности прибора. Например, амперметр с классом точности 1.5 при измерении 10 А может допускать отклонение до ±0.15 А. При малых токах эта погрешность становится критичной, особенно в прецизионных измерениях.
Измерения в условиях электромагнитных помех также искажают показания. Приборы, не оснащённые экранировкой или фильтрацией, улавливают наводки от близлежащих токонесущих проводов, особенно в промышленной среде.
Температурные отклонения влияют на работу амперметра, особенно аналоговых моделей. Сопротивление обмоток и контактных соединений меняется при нагреве, что вносит систематическую ошибку в показания, особенно при длительном использовании без термокомпенсации.
Для минимизации погрешностей следует выбирать амперметры с подходящим классом точности, учитывать частотные характеристики, избегать перегрузок и соблюдать корректную схему включения. При необходимости – использовать приборы с внешним шунтом или трансформатором тока для повышения точности в высокотоковых цепях.
В каких приборах и установках используется амперметр

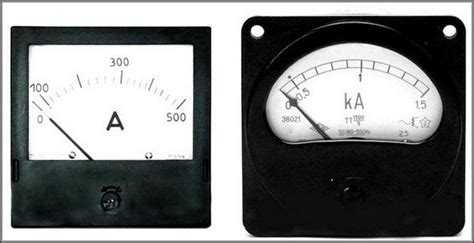

Амперметры применяются в оборудовании, где требуется постоянный контроль электрического тока. В электрощитовых установках амперметры устанавливаются на панелях распределительных шкафов для мониторинга токовой нагрузки по фазам. Это позволяет оперативно выявлять неравномерность нагрузки и избегать перегрева линий.
В трансформаторных подстанциях амперметры используются для контроля токов на вводах и отходящих линиях. Это важно при диагностике отклонений от нормального режима, особенно при перегрузках и коротких замыканиях. Часто применяются амперметры, подключаемые через токоизмерительные трансформаторы.
В лабораторных источниках питания и измерительных установках амперметры позволяют точно задавать токовую нагрузку при испытаниях электронных компонентов и цепей. При этом используют прецизионные цифровые модели с высокой точностью измерений и малым внутренним сопротивлением.
В автомобильной диагностике амперметры применяются для оценки токов потребления стартеров, генераторов и потребителей бортовой сети. В таких случаях часто используют клещевые амперметры, которые позволяют проводить измерения без разрыва цепи.
В зарядных устройствах и системах управления аккумуляторными батареями амперметры контролируют ток зарядки и разрядки, предотвращая превышение допустимых значений и увеличивая срок службы батарей.
На промышленных электродвигателях амперметры устанавливаются в системах управления для контроля нагрузки и защиты от перегрузок. При достижении критического тока срабатывают реле защиты, отключающие двигатель от сети.
В системах бесперебойного питания (ИБП) амперметры отслеживают ток нагрузки на выходе и ток заряда аккумуляторов. Это необходимо для обеспечения стабильной работы подключенного оборудования и своевременного обслуживания батарейного блока.
Как выбрать амперметр для домашнего или лабораторного применения
При выборе амперметра важно учитывать максимальный измеряемый ток. Для бытовых задач обычно подходят модели с диапазоном до 10 А, в лабораторных условиях – от миллиампер до нескольких ампер с возможностью точной настройки диапазона.
Тип измеряемого тока определяет выбор прибора: для постоянного тока лучше подходят цифровые амперметры с шунтом, а для переменного – с трансформатором тока или клещевые модели. Если требуется измерение переменного и постоянного тока в одном приборе, стоит рассмотреть мультиметры с функцией амперметра.
Точность измерений должна соответствовать задачам. Для лабораторных целей выбирают приборы с классом точности не ниже 0,5%, для бытовых – достаточно 1–2%. Цифровые амперметры обеспечивают большую стабильность показаний и удобство считывания по сравнению с аналоговыми.
Необходимо учитывать внутреннее сопротивление амперметра. Чем оно ниже, тем меньше прибор влияет на цепь и тем точнее измерение. Для низкотоковых цепей желательно выбирать модели с минимальным падением напряжения.
Важен способ подключения: прямое включение в цепь или бесконтактное измерение токовых клещей. Для лабораторных стендов предпочтительны модели с возможностью интеграции в измерительные системы и наличием интерфейсов передачи данных.
Дополнительные функции, такие как защита от перегрузок, индикация перегрузки, возможность измерения пикового тока, расширяют возможности амперметра и повышают удобство эксплуатации.
Размер, эргономика и наличие подсветки дисплея влияют на комфорт работы. В домашних условиях часто достаточно компактных цифровых моделей с простым управлением.
При покупке стоит обратить внимание на сертификаты и техническую документацию, подтверждающую соответствие прибора стандартам безопасности и качества.
Почему важно соблюдать полярность при подключении амперметра
Амперметр измеряет силу тока, протекающего в цепи, и большинство приборов рассчитаны на строго определённое направление тока. Несоблюдение полярности при подключении может привести к неправильному отображению показаний – стрелка может отклониться в обратную сторону или прибор вовсе не покажет значение.
В амперметрах постоянного тока отрицательное подключение к положительному полюсу приводит к обратному направлению магнитного поля в измерительном механизме, что вызывает ошибку измерения или даже повреждение прибора, особенно если амперметр не оснащён защитой от обратного тока.
При подключении к цепи с обратной полярностью риск выхода амперметра из строя возрастает из-за возможного чрезмерного отклонения стрелки за пределы шкалы и механических повреждений. Кроме того, при использовании цифровых амперметров неправильная полярность может привести к отрицательным значениям, которые могут запутать пользователя.
Особое внимание стоит уделить полярности при работе с лабораторными установками и сложными схемами, где ошибки в подключении могут повлиять на точность экспериментов и безопасность оборудования. Правильная полярность обеспечивает стабильные и корректные измерения, что особенно важно при анализе электрических цепей с малым током или при калибровке оборудования.
Что учитывать при проверке амперметра на исправность
Основной параметр, определяющий работоспособность амперметра – точность показаний. Для проверки необходимо использовать эталонный источник тока с известным и стабильным значением.
При диагностике следует учитывать следующие моменты:
- Диапазон измерений. Проверять амперметр следует в нескольких точках шкалы, включая минимальный, средний и максимальный ток, чтобы выявить нелинейность или дрейф показаний.
- Внутреннее сопротивление прибора. Оно должно соответствовать техническим характеристикам и оставаться стабильным, так как изменение влияет на точность измерений.
- Целостность шунта (если он встроенный). Повреждение или изменение сопротивления шунта приводит к существенным ошибкам в показаниях.
- Работу стрелочного механизма или электронного дисплея. Механические компоненты должны плавно реагировать на изменения тока без заеданий и дрожания.
- Полярность подключения. Обратить внимание, чтобы амперметр не показывал обратные значения при правильном подключении, что может свидетельствовать о внутренних повреждениях.
- Отсутствие внешних механических повреждений и загрязнений, которые могут влиять на работу прибора или приводить к замыканиям.

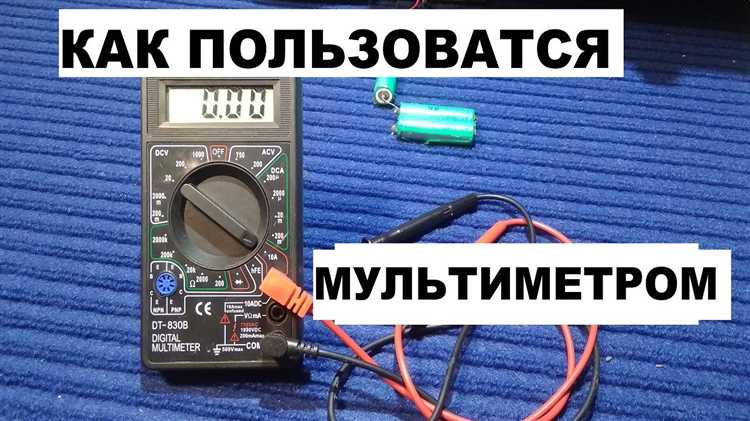

Для практической проверки рекомендуется использовать источник тока с регулируемой силой, а также мультиметр с функцией амперметра для сравнения результатов. В случае обнаружения значительных отклонений от эталонных значений требуется поверка или ремонт устройства.
Вопрос-ответ:
Как устроен амперметр и на каком физическом принципе он основан?
Амперметр представляет собой прибор для измерения силы электрического тока, проходящего через цепь. В основе работы классического амперметра лежит взаимодействие магнитного поля, создаваемого током, с подвижной катушкой или стрелкой. При прохождении тока через катушку возникает магнитное поле, которое отклоняет стрелку пропорционально величине тока. Таким образом, амперметр преобразует электрический ток в механическое перемещение, которое отображается на шкале.
В каких сферах чаще всего применяется амперметр и почему?
Амперметры используются в электронике, электротехнике и лабораторных исследованиях для контроля токов в различных устройствах и цепях. В промышленности прибор помогает диагностировать неисправности и контролировать режимы работы электродвигателей, генераторов, и другого оборудования. В быту амперметр может применяться для проверки аккумуляторов, зарядных устройств и домашней техники, обеспечивая безопасность и корректную эксплуатацию.
Какие основные ошибки могут возникать при измерении тока амперметром и как их избежать?
Наиболее распространённые ошибки связаны с неправильным подключением прибора, превышением предела измерения и влиянием сопротивления амперметра на цепь. Если амперметр подключен параллельно, прибор может выйти из строя из-за большого тока. Также важно не превышать максимальный измеряемый ток, иначе устройство повредится. Чтобы избежать искажений показаний, рекомендуется выбирать амперметр с подходящим классом точности и правильно устанавливать его в цепь последовательно.
Чем отличаются амперметры для постоянного и переменного тока?
Амперметры для постоянного тока измеряют величину тока с неизменным направлением и используют магнитоэлектрический принцип работы, где ток создаёт постоянное магнитное поле. Для переменного тока применяются приборы, основанные на электромагнитных или электронных принципах, способные учитывать изменение направления и величины тока. В некоторых случаях используют амперметры с выпрямителями, преобразующими переменный ток в постоянный для дальнейшего измерения.
Какие технические параметры следует учитывать при выборе амперметра для лабораторных экспериментов?
При выборе амперметра важны точность измерений, диапазон измеряемых токов и внутреннее сопротивление прибора. Низкое внутреннее сопротивление минимизирует влияние на цепь. Также учитывают тип тока (постоянный или переменный), удобство считывания показаний и возможность подключения к другим устройствам для регистрации данных. В лабораторных условиях часто выбирают приборы с высокой чувствительностью и возможностью калибровки.
Как амперметр измеряет силу электрического тока в цепи и почему его подключают последовательно?
Амперметр измеряет силу тока, пропускаемого через электрическую цепь, основываясь на том, что ток создает магнитное поле вокруг проводника. Внутри прибора находится чувствительный элемент, обычно катушка с подвижной рамкой или магнитный измерительный механизм, который реагирует на магнитное воздействие тока. Для точного измерения амперметр подключают последовательно с нагрузкой, чтобы весь ток, проходящий через цепь, протекал через прибор. При параллельном соединении прибор мог бы получить повреждение из-за высокого тока. Низкое внутреннее сопротивление амперметра минимизирует влияние на работу цепи, позволяя измерить реальный ток без искажений.
