Как определить сечение многожильного кабеля по диаметру жилы таблица

Правильное определение сечения многожильного кабеля необходимо при проектировании и проверке электрических сетей. От точности расчёта зависит допустимая токовая нагрузка, степень нагрева изоляции и уровень потерь в проводнике. Неверно выбранное сечение может привести к перегреву, повреждению кабеля и сбоям в работе оборудования.

Многожильные кабели отличаются от одножильных наличием нескольких тонких проволок, скрученных в общий проводник. При измерении сечения по диаметру одной жилы важно учитывать плотность укладки и коэффициент уплотнения. Номинальное сечение рассчитывается не по внешнему диаметру всей жилы, а по площади поперечного сечения металлической части. Для меди применим средний коэффициент уплотнения 0,91–0,93, для алюминия – около 0,85.

Для измерения диаметра жилы используют штангенциркуль с точностью до 0,1 мм. Полученное значение подставляют в формулу площади круга: S = π × (d/2)², где d – диаметр проволоки в миллиметрах. Полученную площадь умножают на количество проволок в одной жиле и на коэффициент уплотнения. Результат округляют до ближайшего стандартного значения сечения, принятого в ГОСТ или ТУ.

В полевых условиях для быстрого определения можно использовать эмпирические значения, но при проектных расчетах рекомендуется проводить измерения с учётом всех конструктивных особенностей кабеля: материала, формы проволок и плотности скрутки. Только в этом случае обеспечивается соответствие электрическим и механическим требованиям эксплуатации.

Как измерить диаметр одной жилы многожильного кабеля

Для измерения диаметра жилы потребуется инструмент с точностью не менее 0,1 мм – чаще всего используется штангенциркуль или микрометр. Перед началом измерений необходимо аккуратно удалить изоляцию с одного конца кабеля, стараясь не деформировать медные или алюминиевые проволоки внутри.

Из пучка отдельных проволок выбирается одна жила, не перекрученная и без следов изгиба. Её следует выпрямить, не растягивая, и зафиксировать в измерительном инструменте перпендикулярно губкам. Показания снимаются с точностью до десятых долей миллиметра. Например, если микрометр показывает 0,51 мм – это и есть диаметр жилы.

Для повышения точности рекомендуется произвести не менее трёх измерений в разных точках жилы. Если значения отличаются, берётся среднее арифметическое. Любые следы обжима, заусенцев или сдавливания должны быть исключены – они искажают результат и приводят к ошибочному определению сечения.

После получения диаметра можно переходить к расчету площади поперечного сечения по формуле круга: S = π × (d / 2)², где d – измеренный диаметр в миллиметрах. Таким способом удаётся точно определить номинальное сечение жилы и использовать эти данные для правильного выбора нагрузок и защиты.

Что учитывать при расчёте сечения с учётом изоляции

При определении сечения многожильного кабеля важно отличать диаметр жилы от диаметра всей жилы с изоляцией. Величина сечения всегда определяется только по медной (или алюминиевой) части проводника, без учёта изоляционного слоя.

Тем не менее, изоляция влияет на точность измерений и может ввести в заблуждение при использовании штангенциркуля или микрометра. Чтобы учесть влияние изоляции, следует соблюдать следующие правила:

• Перед измерением обязательно удалить изоляцию с одной жилы, не повреждая токопроводящий материал. Это исключает ошибки, связанные с неоднородной толщиной изоляционного слоя.
• Не допускается определять сечение по диаметру кабеля в оболочке – результат будет заведомо неверен, так как включает нерабочие материалы.
• Если по каким-либо причинам невозможно снять изоляцию, необходимо узнать точную толщину изоляционного слоя у производителя кабеля, после чего вычесть её из общего диаметра жилы дважды (с обеих сторон) и получить диаметр проводника.

Также при расчётах важно учитывать, что некоторые типы кабелей имеют многослойную или двойную изоляцию (например, ПВХ + термостойкий слой), что делает визуальную оценку ещё менее надёжной.

Для правильного расчёта:

1. Удалить изоляцию с одной жилы.
2. Измерить диаметр токопроводящей части.
3. Рассчитать сечение по формуле S = (π × D²) / 4, где D – измеренный диаметр в миллиметрах, S – сечение в мм².

Учитывать изоляцию нужно только на этапе подготовки к измерениям – в самом расчёте она не участвует. Пренебрежение этим моментом может привести к неправильному подбору кабеля и последующим перегревам в сети.

Формула расчёта сечения по известному диаметру жилы

Для точного определения сечения одной жилы многожильного кабеля используется геометрическая формула площади круга. Диаметр жилы измеряется в миллиметрах, а сечение вычисляется в квадратных миллиметрах по формуле:

S = (π × d²) / 4,

где:

S – площадь поперечного сечения жилы, мм²;

π – число Пи (3.1416);

d – измеренный диаметр одной жилы без изоляции, мм.

Пример: если диаметр жилы составляет 1,5 мм, то расчёт будет следующим:

S = (3.1416 × 1.5²) / 4 ≈ 1.767 мм².

Округление результата выполняется в сторону ближайшего стандартного номинала (например, 1.5 мм² или 2.5 мм²), но только после учёта плотности укладки и формы жил. Для многожильного кабеля с волокнами круглой формы используют поправочный коэффициент плотности скрутки, обычно в диапазоне от 0.85 до 0.9.

Итоговая формула с учётом поправки: Sфакт = n × ((π × d²) / 4) × k, где n – количество жил, k – коэффициент плотности. Без учёта этой поправки расчёт будет занижен, особенно при определении кабелей малых сечений.

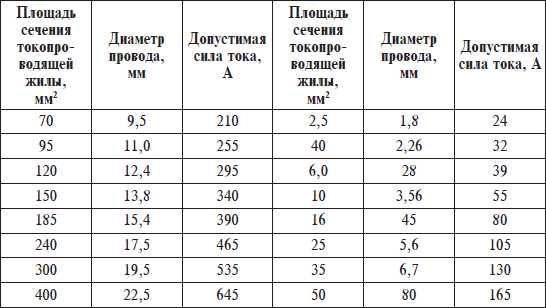

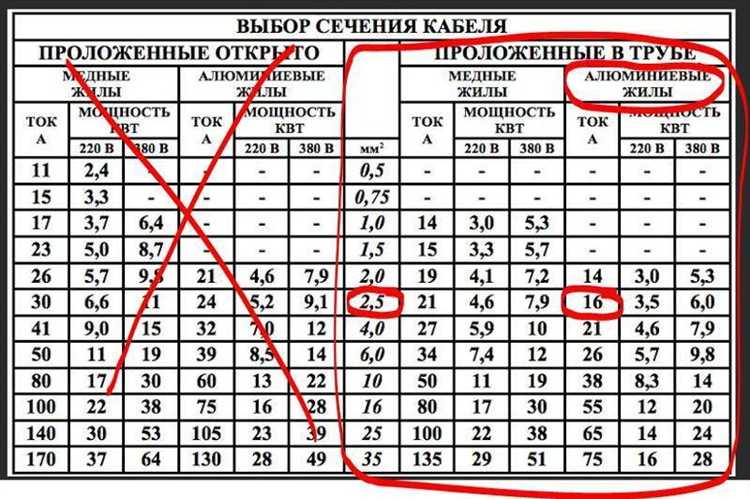

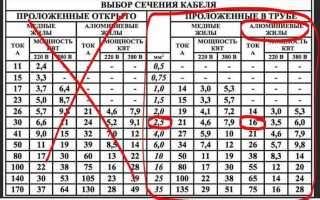

Таблица соответствия диаметра жилы и сечения кабеля

Значение диаметра жилы прямо влияет на расчёт её сечения, при этом связь между ними определяется формулой площади круга: \( S = \pi \cdot (d/2)^2 \), где d – диаметр в миллиметрах, S – сечение в квадратных миллиметрах. Однако для практического применения важно знать, какие значения диаметра соответствуют стандартным сечениям кабеля.

Для медных жил наиболее распространённые соответствия таковы: при диаметре 1,13 мм сечение составляет 1 мм²; при 1,38 мм – 1,5 мм²; при 1,6 мм – 2,5 мм²; при 2,05 мм – 4 мм²; при 2,52 мм – 6 мм²; при 3,57 мм – 10 мм²; при 4,51 мм – 16 мм². Эти значения округлены с учётом технологических допусков и соответствуют ГОСТ или международным стандартам.

При подборе кабеля важно учитывать, что сечение определяется только по металлической части жилы без учёта изоляции. Измерение следует выполнять штангенциркулем или микрометром с точностью не менее 0,1 мм. При наличии многожильной структуры необходимо учитывать совокупное сечение всех проволок внутри жилы, а не только диаметр одной из них.

Ошибочный выбор сечения по диаметру может привести к перегреву проводника, поэтому при сомнениях рекомендуется перепроверить расчёт через формулу или использовать справочные данные заводов-изготовителей.

Особенности определения сечения для гибких кабелей

Для расчёта сечения гибкого кабеля по диаметру одной жилы необходимо учитывать не только сам диаметр, но и количество жил. Используется формула: S = n × (π × d²) / 4, где n – число жил, d – диаметр одной жилы, S – суммарное сечение. Однако полученное значение будет завышено, так как между жилами остаётся воздух, который не проводит ток.

Корректировка результата производится с учётом коэффициента уплотнения, который для гибких проводников обычно составляет 0,85–0,90. Таким образом, уточнённая формула: Sₑфф = S × k, где k – коэффициент уплотнения. Например, при 100 жилах диаметром 0,2 мм и k = 0,9, эффективное сечение будет ≈ 2,83 мм².

Дополнительно важно учитывать тип стандарта, по которому изготовлен кабель. По ГОСТу и по международным стандартам IEC реальное сечение может отличаться, особенно в пограничных случаях. Измерение лучше производить на оголённом участке без изоляции с использованием микрометра и пересчётом по уточнённой формуле.

Также стоит помнить, что гибкие кабели чаще используются в условиях постоянного изгиба. Поэтому при подборе сечения важно не только обеспечить токовую нагрузку, но и учитывать механическую стойкость: занижение приведёт к перегреву, а завышение – к излишней жёсткости и ухудшению гибкости.

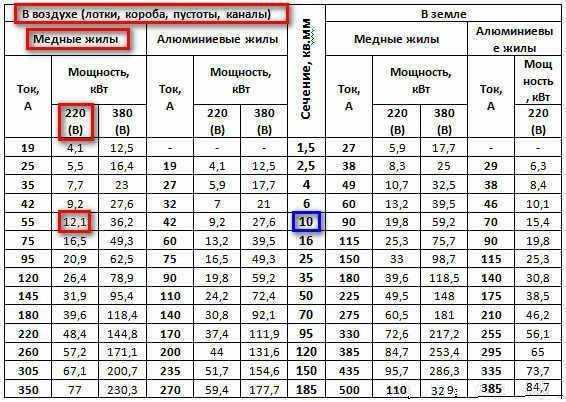

Влияние плотности укладки жил на расчёт сечения

Плотность укладки жил напрямую влияет на фактическое сечение многожильного кабеля и его тепловые характеристики. При плотной укладке жил увеличивается коэффициент заполнения сечения, что отражается на общей площади сечения и сопротивлении кабеля.

Расчёт сечения с учётом плотности укладки жил выполняется через поправочный коэффициент, учитывающий способ скручивания и количество жил. Например, для кабелей с плотно уложенными жилами коэффициент укладки может достигать 0,9–0,95, тогда как для свободной укладки – 0,7–0,8.

Формула расчёта эффективного сечения жилы с учётом плотности укладки имеет вид:

Игнорирование плотности укладки приводит к занижению или завышению расчетного сечения, что влияет на выбор кабеля и его допустимую нагрузку. Рекомендуется учитывать плотность, определённую по техническим характеристикам производителя или измерениям образцов.

Для точного расчёта сечения с учётом плотности важно применять нормативные документы, такие как ГОСТ и ПУЭ, которые регламентируют допустимые значения коэффициента заполнения и рекомендуют методы измерения.

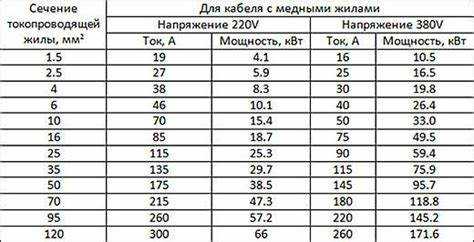

Проверка результата расчёта с помощью штангенциркуля

Для точного определения сечения жилы многожильного кабеля измеряют диаметр отдельной жилы с помощью штангенциркуля. Прибор должен иметь точность не менее 0,05 мм, чтобы исключить погрешности при измерениях.

Перед измерением необходимо снять изоляцию с жилы, чтобы измерять именно металлическую часть. Диаметр замеряют в нескольких точках по длине жилы, чтобы выявить возможные отклонения и нерегулярности. Среднее значение диаметров используется для расчёта площади сечения.

Расчёт площади сечения выполняется по формуле S = π·(d/2)², где d – средний диаметр жилы в миллиметрах. Полученный результат сравнивают с номинальным сечением, указанным производителем кабеля или в нормативных документах.

Если измеренное сечение отличается от расчётного более чем на 5%, рекомендуется повторить измерения и проверить калибровку штангенциркуля. В случае значительных расхождений возможно наличие дефектов или использование нестандартных материалов.

Проверка с помощью штангенциркуля позволяет подтвердить правильность расчетного сечения и гарантировать соответствие кабеля требованиям электробезопасности и технических характеристик.

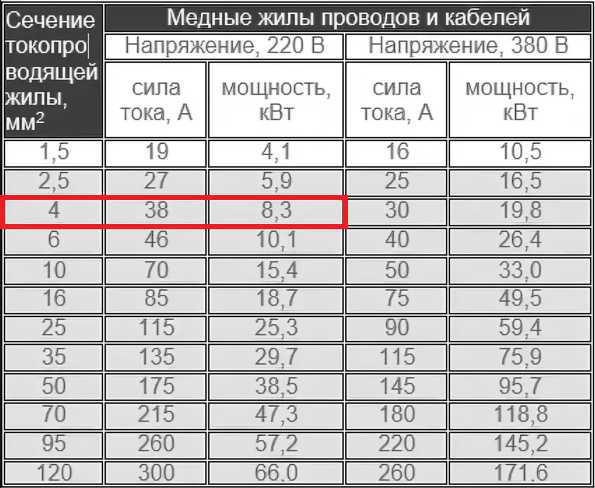

Распространённые ошибки при определении сечения кабеля

Ошибка №1 – измерение диаметра жилы вместе с изоляцией. Измерять следует только металлическую жилу, иначе сечение будет завышено до 20–30%.

Ошибка №2 – использование неподходящих инструментов. Линейка или рулетка не дают точных результатов. Штангенциркуль с точностью 0,01 мм обязателен для корректных замеров.

Ошибка №3 – недостаточное количество замеров. Измерение диаметра в одной точке не учитывает возможные отклонения. Рекомендуется измерять не менее 5–7 точек по длине жилы и усреднять значения.

Ошибка №4 – игнорирование структуры многожильной жилы. Для гибких жил с множеством проволок простой расчет площади круга по диаметру не отражает реальное сечение. Нужно учитывать количество и диаметр проволок.

Ошибка №5 – невнимание к плотности и способу укладки жил внутри кабеля. Плотность укладки влияет на фактическую площадь, поэтому расчёт по диаметру одной жилы без учета её плотности даст ошибку.

Ошибка №6 – несоблюдение стандартов и технических условий. Результаты измерений должны сопоставляться с нормативами (ГОСТ, IEC), иначе выбор кабеля может быть ошибочным.

• Измерять только металлическую жилу, исключая изоляцию.
• Использовать штангенциркуль с точностью не менее 0,01 мм.
• Проводить замеры в нескольких точках и усреднять.
• При гибких жилках учитывать структуру проволок, а не только внешний диаметр.
• Сверять результаты с нормативной документацией.

Невыполнение этих рекомендаций ведёт к неверному определению сечения и снижает надёжность электрических систем.

Вопрос-ответ:

Как правильно измерить диаметр жилы многожильного кабеля для расчёта сечения?

Для точного измерения диаметра жилы используется штангенциркуль с точностью до 0,01 мм. Необходимо выбрать отдельную жилу без изоляции, если возможно, и замерить диаметр в нескольких местах, чтобы учесть возможные отклонения. Затем берётся среднее значение. При измерении важно не сжимать жилу слишком сильно, чтобы не исказить данные.

Почему нельзя просто сложить диаметры всех жил для определения общего сечения кабеля?

Суммирование диаметров не даёт правильного результата, так как сечение рассчитывается как площадь поперечного сечения, а не длина. Для каждой жилы площадь вычисляется по формуле площади круга: π × (диаметр/2)². Только после этого площади жил складываются для получения общего сечения. Игнорирование этого приводит к серьёзным ошибкам в расчётах.

Какие параметры кабеля влияют на точность определения сечения по диаметру жил?

На точность влияют качество измерительного инструмента, равномерность толщины жилы, плотность скрутки жил внутри кабеля и материал жилы (медь, алюминий). Кроме того, наличие изоляции не учитывается при измерении диаметра жилы, так как она увеличивает общий диаметр, но не влияет на проводимость.

Как учитывать многожильность кабеля при расчёте сечения, если диаметр каждой жилы отличается?

Если жилы имеют разный диаметр, измеряют диаметр каждой жилы отдельно, рассчитывают её сечение по формуле площади круга, а затем суммируют полученные площади. Это даёт суммарное сечение всего кабеля. Такой подход более точный, чем усреднение или измерение диаметра всего кабеля целиком.

Можно ли использовать полученное сечение кабеля для оценки его электрической нагрузки?

Да, площадь сечения жил напрямую связана с электрической нагрузкой, которую кабель может безопасно выдерживать. Зная сечение, можно определить максимально допустимый ток, избегая перегрева и повреждений. Однако при расчётах также учитываются условия прокладки кабеля, температура окружающей среды и допустимые потери.

Как правильно определить сечение многожильного кабеля, если известен диаметр жилы?

Для определения площади сечения жилы по её диаметру применяется стандартная формула для площади круга: S = π × (d/2)², где d — диаметр жилы. Измерив диаметр жилы с помощью точного инструмента, например штангенциркуля, можно вычислить сечение. При этом важно учитывать, что диаметр должен быть внутренним, без учёта изоляции. Полученное значение поможет выбрать кабель с подходящими параметрами для нужной нагрузки и безопасности эксплуатации.
