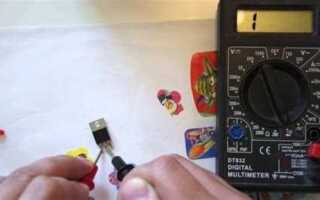

Создание собственного датчика движения для дома – это не только полезный, но и интересный проект. Такие устройства могут значительно повысить уровень безопасности в вашем доме, а также улучшить управление освещением и другими системами. Для этого не требуется особых знаний в области электроники, если подойти к делу пошагово и с правильным набором инструментов.
Основные компоненты для сборки датчика движения включают инфракрасный сенсор (PIR), микроконтроллер, резисторы, транзисторы и силовые элементы для подключения к внешним устройствам, таким как лампы или сигнализация. Инфракрасный сенсор реагирует на изменение температуры в своем поле зрения, что позволяет обнаруживать движение людей или животных в помещении.
Для начала необходимо выбрать подходящий микроконтроллер. Популярным выбором для такого проекта является Arduino, так как его можно запрограммировать с использованием доступного и понятного языка. Важно правильно подключить сенсор PIR к микроконтроллеру, чтобы обеспечить корректную передачу сигнала о движении. Простой схемой будет использование транзистора для управления внешними устройствами, такими как реле, которое включит освещение или тревожную сигнализацию при обнаружении движения.
Собирая датчик, стоит учесть, что важнейшими параметрами являются чувствительность сенсора и угол обзора. Хороший датчик должен реагировать на движение в радиусе 5–10 метров с углом охвата 110–120 градусов. Регулировка чувствительности позволит вам избежать ложных срабатываний от движущихся объектов, таких как шторы или маленькие животные.
Выбор компонентов для датчика движения
Для создания эффективного датчика движения важно правильно выбрать компоненты, которые обеспечат стабильную работу устройства и высокую чувствительность к движениям. Основные элементы, которые понадобятся для сборки, включают сенсор, процессор, источник питания и дополнительные элементы для обработки сигналов.
1. Сенсоры движения
Для сбора информации о движении чаще всего используют два типа сенсоров: инфракрасные (PIR) и ультразвуковые.
Инфракрасный сенсор (PIR): Это наиболее популярный выбор для бытовых датчиков движения. Он реагирует на изменение температуры, обнаруживая тепловое излучение, которое выделяют люди и животные. PIR-сенсоры отличаются низким потреблением энергии и хорошей чувствительностью в пределах нескольких метров. Однако они не могут точно фиксировать движение в темных или сильно освещенных условиях, а также могут ошибаться, если рядом находятся источники тепла, например, обогреватели или бытовая техника.
Ультразвуковой сенсор: Этот тип сенсора использует звуковые волны для обнаружения движущихся объектов. Он имеет более высокую точность и может работать в любых условиях освещенности. Однако такие датчики требуют больше энергии, и они могут быть подвержены помехам от звуковых волн других устройств.
2. Микроконтроллер
Микроконтроллер отвечает за обработку сигналов от сенсоров и управление другими компонентами датчика. В большинстве случаев для домашних проектов используют Arduino или ESP32. Эти платы легко программируются, имеют множество библиотек и поддерживают различные сенсоры, что облегчает создание схемы и кода. Arduino подходит для простых проектов с низким потреблением энергии, в то время как ESP32 может работать с более сложными системами и поддерживает Wi-Fi и Bluetooth для удаленного управления.
3. Источник питания
Датчики движения могут питаться от сети или от аккумулятора. Для стационарных систем подойдет блок питания 5V, а для мобильных или автономных устройств лучше использовать литий-ионные аккумуляторы. Важно учитывать, что PIR-сенсоры имеют низкое энергопотребление, в то время как ультразвуковые могут потребовать больше энергии, что стоит учитывать при выборе источника питания.
4. Дополнительные элементы
Для улучшения работы датчика может потребоваться использование дополнительных компонентов, таких как:
- Реле: для управления внешними устройствами, например, освещением или сигнализацией.
- Конденсатор: для фильтрации шумов и сглаживания работы микросхем.
- Диоды и резисторы: для защиты схемы и корректной работы сенсоров.
Выбор компонентов зависит от специфики вашего проекта. Если нужно создать простое устройство для включения света, достаточно будет PIR-сенсора и Arduino. Для более сложных решений, например, для автоматизации системы безопасности, стоит использовать ультразвуковые сенсоры и более мощный контроллер.
Подключение и настройка PIR-датчика
PIR-датчик движения реагирует на изменение теплового излучения, что позволяет ему обнаруживать присутствие человека в радиусе действия. Чтобы правильно подключить и настроить датчик, следует учесть несколько важных факторов.
Подключение к микроконтроллеру: В большинстве случаев для работы с PIR-датчиком используется плата Arduino или аналогичный микроконтроллер. Основные пины на датчике: VCC (питание, обычно 5V), GND (земля), OUT (выходной сигнал). Подключение осуществляется следующим образом:
- VCC подключается к 5V на микроконтроллере.
- GND подключается к общей земле.
- OUT подключается к любому цифровому пину микроконтроллера, например, пину D2.
Питание датчика: Важно помнить, что PIR-датчик требует стабильного напряжения в пределах 4.5–5.5V. При подключении источника питания более высокого напряжения, возможно повреждение устройства. Использование стабилизатора напряжения для более стабильной работы – хороший выбор.
Настройка чувствительности: Большинство PIR-датчиков оснащены регулятором чувствительности и времени срабатывания. Чтобы настроить чувствительность, используйте ручку на корпусе датчика. Чем выше чувствительность, тем больше объектов будет фиксировать датчик. Но в условиях большого количества источников тепла, например, от бытовых приборов или нагревательных приборов, нужно снизить чувствительность.
Настройка времени срабатывания: Параметр времени срабатывания регулируется с помощью потенциометра на плате датчика. Этот параметр определяет, как долго датчик будет держать сигнал в активном состоянии после обнаружения движения. Рекомендуется установить время в диапазоне 5–10 секунд для большинства применений, чтобы избежать ложных срабатываний при кратковременных движениях.
Монтаж и позиционирование: Для правильной работы PIR-датчика важно учитывать его угол обзора. Обычно датчики имеют угол обзора 120–180 градусов. Устанавливайте датчик на высоте 2–3 метра, направив его так, чтобы зона действия была максимально охвачена. Избегайте направлять его на окна или прямые источники тепла, так как это может привести к ложным срабатываниям.
Программирование для Arduino: Для получения сигнала с PIR-датчика в коде на Arduino достаточно использовать стандартную библиотеку. Пример кода для получения сигнала:
int pirPin = 2; // Пин, к которому подключен датчик
int sensorState = 0; // Состояние датчика
void setup() {
pinMode(pirPin, INPUT);
Serial.begin(9600);
}
void loop() {
sensorState = digitalRead(pirPin);
if (sensorState == HIGH) {
Serial.println("Движение обнаружено!");
}
delay(100);
}
Калибровка: Для точной работы рекомендуется провести тестирование в различных условиях и настроить чувствительность и время срабатывания в зависимости от ситуации. Если датчик слишком часто реагирует на мелкие движения, уменьшите чувствительность. В случае, если датчик не реагирует на более значительные движения, увеличьте чувствительность.

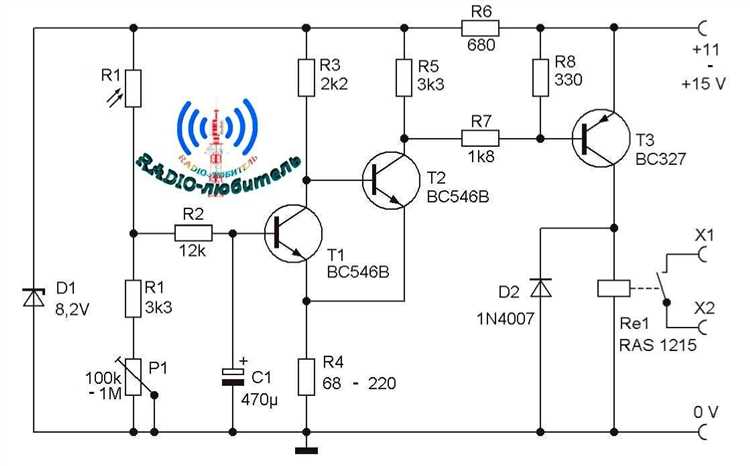

Как собрать схему подключения датчика к микроконтроллеру
Для подключения датчика движения к микроконтроллеру необходимо правильно организовать схему, чтобы обеспечить корректное взаимодействие между компонентами. Рассмотрим процесс подключения на примере популярного датчика HC-SR501 и микроконтроллера Arduino.
Датчик HC-SR501 работает на 5 В и может подавать сигнал низкого уровня (0 В) или высокого уровня (3.3–5 В), в зависимости от состояния. Для этого требуется подключить выходной пин датчика к цифровому входу микроконтроллера. В случае с Arduino, это может быть любой цифровой пин, например, D2.
Основные шаги подключения:
1. Подключите пин VCC датчика к 5 В на плате микроконтроллера.
2. Подключите пин GND датчика к земле (GND) микроконтроллера.
3. Выходной пин датчика (OUT) подключите к цифровому входу микроконтроллера. Например, пин D2 Arduino.
4. Подключите регулируемый резистор (потенциометр) на датчике к выходу OUT для настройки чувствительности, если это необходимо для вашего проекта.
После подключения, в программном обеспечении микроконтроллера необходимо инициализировать пин, к которому подключен выход датчика, как входной. Далее, с помощью команды digitalRead можно считывать значение с пина. Когда датчик обнаруживает движение, его выходной сигнал изменяется на высокий уровень, что можно отследить в программе.
Убедитесь, что питание датчика стабильно и не превышает 5 В, так как высокое напряжение может повредить микроконтроллер. Для уменьшения помех на линии питания можно добавить фильтры, такие как конденсаторы на 100 нФ между VCC и GND датчика.
Таким образом, схема подключения датчика движения к микроконтроллеру достаточно проста и требует минимальных компонентов. Важно внимательно следить за правильностью соединений, особенно при использовании нескольких датчиков.

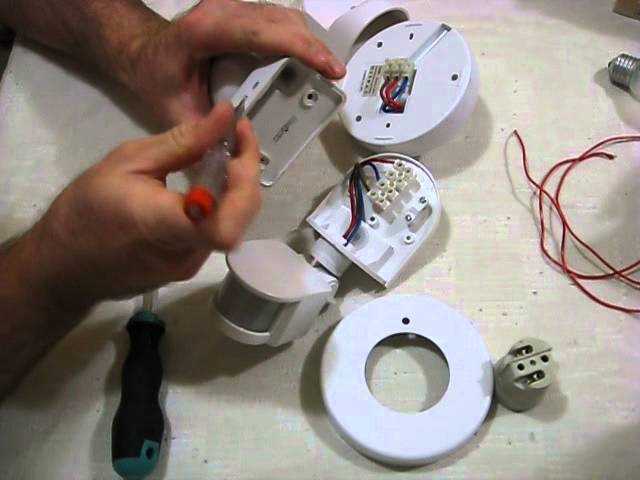

Монтаж датчика движения в корпус
При монтаже датчика движения в корпус важно учесть несколько ключевых факторов, чтобы обеспечить надежную работу устройства и защиту от внешних воздействий. Основное внимание стоит уделить правильному размещению компонентов внутри корпуса, обеспечению теплоотведения и защите от пыли и влаги.
Первым шагом является выбор подходящего корпуса. Он должен быть достаточного размера для размещения всех компонентов, таких как датчик, микросхемы и провода. Лучшим вариантом будет корпус с защелкивающейся крышкой или с винтовым креплением, чтобы в случае необходимости можно было легко получить доступ к внутренним элементам. Корпус из пластика или металла обеспечит нужную изоляцию и защиту.
После выбора корпуса приступаем к установке самого датчика. Важно установить его таким образом, чтобы элемент чувствительности был направлен в нужную сторону, например, в сторону зоны, где будет происходить движение. Обычно датчики движения имеют углы обзора от 90 до 180 градусов. Придерживайтесь инструкций производителя относительно оптимального расположения датчика для эффективного обнаружения движения.
Далее важно надежно зафиксировать элементы в корпусе. Используйте монтажные скобы или пластиковые крепления, чтобы предотвратить перемещение датчика и его компонентов внутри корпуса. Это минимизирует риск повреждения контактных соединений и снижает вероятность ошибок в работе устройства.
Для предотвращения перегрева, стоит позаботиться о наличии вентиляционных отверстий или прорезей в корпусе. Они помогут сохранить стабильную температуру внутри, особенно если датчик будет работать продолжительное время. Важно, чтобы отверстия не были слишком большими, чтобы избежать попадания пыли или влаги в корпус.
Заключительный этап – подключение проводки. Все соединения должны быть выполнены аккуратно, с использованием изоляции, чтобы исключить короткие замыкания. Для защиты от влаги используйте герметичные соединители, особенно если датчик будет использоваться в уличных условиях.
После завершения монтажа, обязательно протестируйте датчик движения. Убедитесь, что все компоненты надежно закреплены и датчик работает в пределах своей зоны покрытия. Если все настроено правильно, устройство должно точно реагировать на движение без ложных срабатываний.
Настройка порога срабатывания и чувствительности датчика
Для корректной работы датчика движения необходимо правильно настроить порог срабатывания и чувствительность. Эти параметры позволяют адаптировать устройство под конкретные условия эксплуатации, минимизируя ложные срабатывания и повышая точность реагирования.
Основные аспекты настройки:
- Порог срабатывания: Это минимальный уровень сигнала, при котором датчик реагирует на изменения. Он зависит от того, как воспринимается движение. Например, при слишком низком пороге датчик может реагировать на незначительные колебания, такие как перемещение воздуха или случайные тени. Рекомендуется установить порог на таком уровне, чтобы исключить такие помехи.
- Чувствительность: Это способность датчика фиксировать движение в различных условиях освещенности и на разных расстояниях. Чем выше чувствительность, тем больше вероятность того, что датчик сработает даже при небольших изменениях в пространстве. Установка высокой чувствительности в помещении с высокими перепадами температуры или частыми движениями людей может привести к ложным срабатываниям.
Рекомендации по настройке:
- Начинайте с установки стандартных значений чувствительности и порога срабатывания, указанных в инструкции к датчику.
- Настройте чувствительность так, чтобы датчик реагировал только на большие перемещения. Например, для помещений с высокой активностью лучше установить низкую чувствительность, чтобы исключить частые срабатывания от движения людей.
- Порог срабатывания можно уменьшать или увеличивать в зависимости от того, насколько интенсивно должно быть движение для активации датчика. Важно не делать его слишком низким, чтобы избежать ложных срабатываний от малых колебаний или звуков.
- Протестируйте настройки в реальных условиях. Проверьте работу датчика в разных частях помещения, на разных расстояниях от источника движения.
- Если датчик слишком часто срабатывает, уменьшите чувствительность или увеличьте порог. Для ночных условий рекомендуется уменьшить чувствительность и увеличить порог, чтобы исключить срабатывания от малых изменений освещенности или движения.
Корректная настройка этих параметров обеспечит эффективную работу датчика и снизит вероятность ненужных активаций. Важно помнить, что условия эксплуатации могут изменяться, и настройки нужно будет адаптировать по мере необходимости.

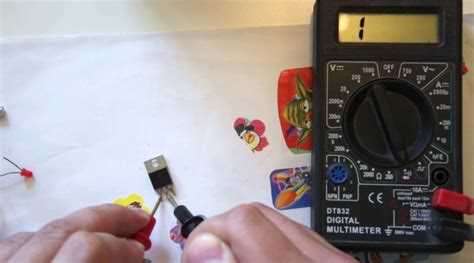

Тестирование и калибровка готового устройства
После сборки датчика движения необходимо провести тщательное тестирование и калибровку устройства, чтобы обеспечить его корректную работу в реальных условиях.
Для начала подключите датчик к источнику питания и проверьте его работу в разных режимах. Убедитесь, что датчик корректно реагирует на движение, не создавая ложных срабатываний. Это можно сделать, размахивая рукой или перемещая объект в поле зрения датчика. Если срабатывание происходит слишком часто или, наоборот, не происходит при движении, необходимо скорректировать чувствительность.
Для калибровки чувствительности датчика большинства моделей используется потенциометр или аналогичные настройки в прошивке. Если ваш датчик имеет настройку по уровню освещенности, это поможет избежать активации устройства в условиях яркого света. Важно найти баланс: слишком высокая чувствительность приведет к ложным срабатываниям, слишком низкая – к пропуску реальных движений.
Следующий шаг – настройка зоны обнаружения. Для этого рекомендуется протестировать датчик на различных дистанциях и углах. Наиболее распространенные датчики PIR (пассивные инфракрасные датчики) имеют определенную дальность действия, обычно от 5 до 12 метров, и угол обзора 90-120 градусов. Важно убедиться, что датчик реагирует на движение только в пределах нужной зоны, а не за ее пределами.
Если ваш датчик оснащен регулируемым углом обзора, настройте его так, чтобы минимизировать области, где ложные срабатывания могут быть вызваны внешними факторами, например, движущимися животными или машинами за окном. Для этого следует устанавливать датчик в том месте, где его поле зрения будет ограничено стенами или мебелью.
Тестируйте устройство в разных условиях освещенности: как при дневном свете, так и в полной темноте. Некоторые датчики могут работать некорректно при ярком свете, особенно в случае использования инфракрасного датчика с узким диапазоном чувствительности. Тщательно проверьте работу устройства на разных расстояниях – от 1 метра до максимальной дальности. Это поможет настроить оптимальные параметры для вашей домашней среды.
После завершения тестирования важно провести повторную проверку всех соединений и компонентов. В случае использования микроконтроллеров убедитесь, что код не содержит ошибок и правильно обрабатывает все входные сигналы. Если датчик используется в системе охраны, интегрируйте его с соответствующими модулями и проверьте срабатывание в рамках всей системы.
После калибровки устройства рекомендуется провести несколько дней тестирования в условиях реальной эксплуатации, чтобы удостовериться, что датчик работает стабильно и без сбоев. Если замечены какие-либо проблемы, возможно, потребуется внести дополнительные изменения в настройки устройства.
Вопрос-ответ:
Что нужно для создания датчика движения своими руками?
Для сборки датчика движения потребуется несколько ключевых компонентов: инфракрасный датчик (PIR), который будет регистрировать движение, плата для подключения всех элементов (чаще всего используется Arduino или другая микроконтроллерная плата), источники питания (батарейки или адаптер), резисторы, провода и возможно, внешние устройства, такие как сирена или светодиоды для сигнализации о движении.
Как работает инфракрасный датчик движения, и что его делает эффективным?
Инфракрасный датчик движения (PIR) работает по принципу обнаружения изменений в уровне инфракрасного излучения, которое исходит от людей или животных. Когда объект проходит перед датчиком, его температура и тепловое излучение изменяются, что и фиксирует датчик. Это позволяет эффективно отслеживать движение в помещении, так как датчик настроен на изменение тепловых потоков в его зоне обнаружения.
Как подключить датчик движения к микроконтроллеру и настроить его работу?
Для подключения датчика движения PIR к микроконтроллеру, например, Arduino, необходимо соединить три основных контакта датчика с соответствующими пинами на плате. Обычно это питание (VCC), земля (GND) и сигнал (OUT). После подключения нужно написать программный код, который будет считывать сигнал с датчика. Код может быть простым, проверяющим изменения сигнала с выхода датчика и выполняющим определенное действие (включение светодиода, включение сигнализации или отправка сообщения).
Что делать, если датчик движения срабатывает с задержкой или не срабатывает вообще?
Если датчик движения срабатывает с задержкой или не срабатывает, первое, что стоит проверить — это правильность подключения проводов. Также стоит убедиться, что датчик не слишком близко или слишком далеко от источников тепла, таких как обогреватели или окна, так как это может влиять на его работу. Если проблема не в подключении, возможно, потребуется отрегулировать чувствительность датчика с помощью специального резистора на его корпусе. Также стоит проверить настройки кода на микроконтроллере, если используется программируемый элемент.
