Мотоблоки Целина отличаются значительной массой – от 80 до 150 кг в зависимости от модели. Для обслуживания трансмиссии, замены масла в редукторе или регулировки навесного оборудования требуется надежный домкрат, способный безопасно поднимать и удерживать технику. Покупные решения часто не подходят по габаритам или конструкции, поэтому самодельный домкрат – рациональный выход.

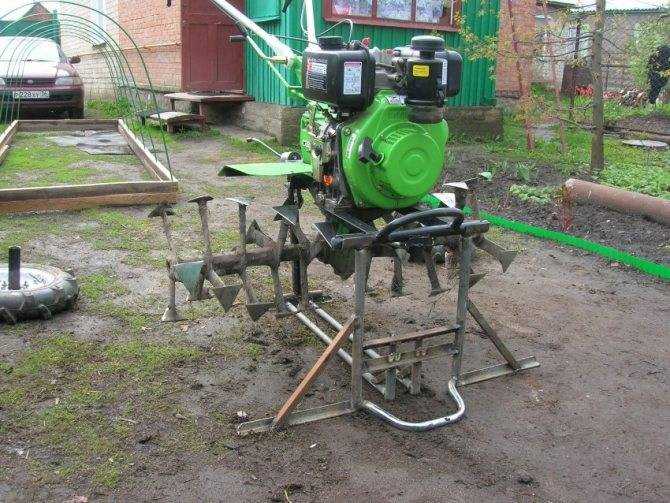

Оптимальной конструкцией для мотоблока Целина является винтовой домкрат с П-образной рамой, который опирается на раму мотоблока под точкой центра тяжести. Основой может послужить автомобильный винтовой домкрат, усиленный профильной трубой 40×40 мм или швеллером №8. Высота подъема должна составлять не менее 250 мм при грузоподъемности от 200 кг.
Для фиксации необходимо предусмотреть широкую опорную площадку и надёжный фиксатор подъемного винта – например, стопорный палец с резьбовой гайкой. Рекомендуется сварное соединение всех несущих узлов, особенно в местах крепления винтового механизма. Для облегчения работы полезно добавить рукоятку с редуктором или усиленным рычагом.
Важно: при проектировании нужно учитывать точку равновесия мотоблока с установленным навесным оборудованием. Домкрат должен обеспечивать устойчивость как при подъеме, так и в зафиксированном положении. Все контактные поверхности с рамой следует обрезинить или оснастить амортизирующими накладками, чтобы исключить повреждение лакокрасочного покрытия и улучшить сцепление.
Выбор типа конструкции домкрата для конкретной модели мотоблока Целина
При выборе конструкции домкрата необходимо учитывать вес, конструктивные особенности и точки опоры конкретной модели мотоблока Целина. Например, для моделей МБ-509 и МБ-600, масса которых превышает 100 кг, необходим домкрат с расчётной грузоподъёмностью не менее 150 кг, с жёсткой рамой и устойчивым основанием.
Для моделей с широкой колесной базой, таких как Целина МБ-901, целесообразно использовать П-образную раму, обеспечивающую боковую устойчивость при подъёме. Конструкция должна предусматривать винтовой или рычажно-винтовой механизм, так как гидравлические аналоги в полевых условиях менее надёжны из-за риска утечки жидкости.
Если мотоблок оборудован грунтозацепами или навесным оборудованием, необходимо предусмотреть запас по высоте подъёма минимум 350 мм. Подъёмный элемент лучше реализовать через резьбовую пару с трапецеидальной резьбой – она обеспечивает плавность и надёжную фиксацию под нагрузкой.
Жёсткая фиксация за ось мотоблока предпочтительнее универсального подпятника. В конструкции следует предусмотреть съёмные крепёжные элементы, соответствующие диаметру оси 25 мм (для большинства моделей Целина). Это исключает смещение мотоблока при демонтаже колеса или навесного оборудования.
Подбор материалов и комплектующих, доступных для самостоятельного изготовления
Для изготовления домкрата под мотоблок Целина необходимо использовать прочные и доступные элементы, способные выдерживать вес до 150–200 кг. Основой конструкции служит профильная труба сечением 40×40 мм или 50×50 мм, толщиной стенки не менее 3 мм. Она используется для рамы и вертикальной стойки.
В качестве подъемного механизма рекомендуется применять винтовую пару с трапецеидальной резьбой, шаг 4 мм, диаметр 20 мм. Подходит винт от старого автомобильного домкрата или шпилька соответствующего размера. Гайку следует фиксировать в неподвижной части, используя сварку или стальную пластину с вырезом под резьбу.
Для основания желательно использовать листовую сталь толщиной от 6 мм, размерами не менее 200×200 мм, чтобы обеспечить устойчивость при подъеме. Все сварные соединения должны выполняться электродами типа УОНИ-13/55 или аналогичными для конструкционной стали.
Ручка для вращения винта изготавливается из стального прутка диаметром 16–18 мм, длиной 300–400 мм. Для удобства вращения в торце желательно закрепить отрезок резинового шланга или пластиковую трубку.
Для фиксации мотоблока потребуется опорная площадка с выемкой под ось или раму. Ее можно вырезать из стального уголка 50×50 мм, закрепив его на подвижной платформе. Скользящие части необходимо смазать литолом или консистентной смазкой ШРУС-4.
Все детали следует предварительно зачищать от ржавчины и обезжиривать перед сваркой или сборкой. Поверхности после изготовления рекомендуется покрыть грунтом ГФ-021 и финишной эмалью для защиты от коррозии.

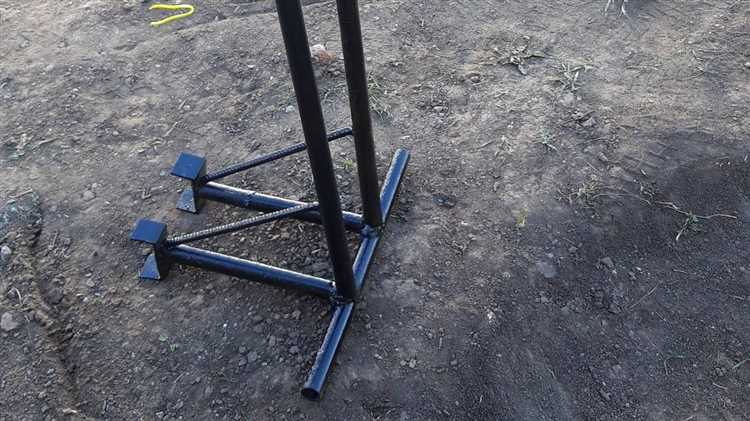

Чертёж и размеры элементов домкрата с учётом габаритов мотоблока
Для мотоблока Целина, имеющего ширину колеи около 500 мм и массу до 150 кг, домкрат должен обеспечивать устойчивость и безопасный подъём минимум на 300 мм. Основная рама изготавливается из стальной профильной трубы 40×40×3 мм. Длина горизонтального основания – 600 мм, с обеих сторон предусмотрены упоры длиной по 100 мм, выполненные из того же профиля под углом 45° для предотвращения опрокидывания.
Вертикальная стойка – труба 40×40×3 мм, высотой 400 мм. В ней просверлены отверстия диаметром 10 мм с шагом 50 мм для фиксации подъёмного винта. Сам винт – резьбовая шпилька М20 длиной 350 мм с приваренной ручкой 150 мм из арматуры диаметром 12 мм. Гайка приварена к усиленной скобе, перемещающейся по стойке, изготовленной из пластины толщиной 6 мм, шириной 60 мм и длиной 100 мм.
Опорная площадка под раму мотоблока – стальная пластина 100×100×6 мм с резиновым демпфером толщиной 10 мм. Для повышения устойчивости рекомендуется приварить к основанию боковые распорки длиной по 250 мм под углом 30° к вертикали. Все сварные соединения должны быть выполнены проваром не менее 4 мм по периметру стыков.

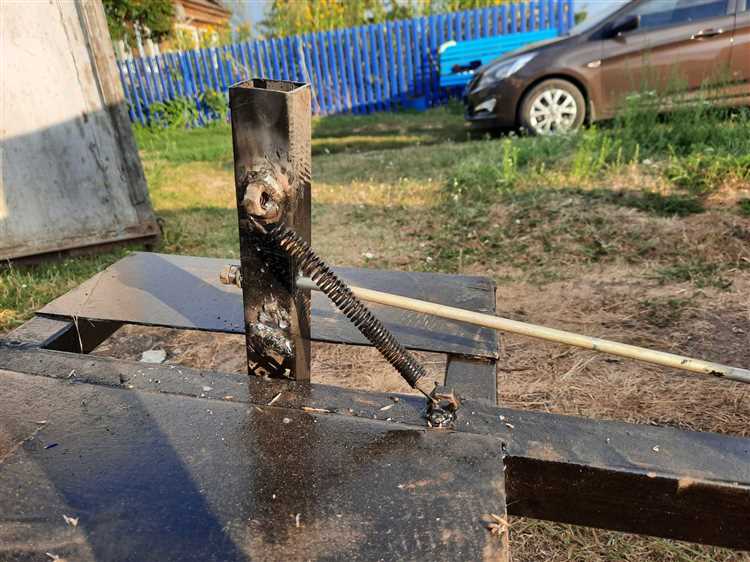

Изготовление подъемного механизма с учётом нагрузки и устойчивости
Для мотоблока Целина с массой до 150 кг подъемный механизм должен выдерживать не менее 1,5-кратной нагрузки – то есть около 225 кг. Основание рекомендуется выполнять из стального швеллера №8 длиной 500 мм, обеспечивающего устойчивость конструкции на мягком грунте. Горизонтальные элементы крепятся сваркой, вертикальные – с использованием болтов М12 с прочностью не ниже 8.8.
В качестве подъемного узла используется винтовой механизм с резьбой М20 шагом 2.5. Длина винта – 300 мм, материал – сталь 40Х с термообработкой до твердости HRC 35–40. Гайка – латунная или бронзовая, длиной не менее 40 мм для уменьшения износа при регулярной эксплуатации.
Кронштейн винта фиксируется в подвижной каретке, изготовленной из профильной трубы 40×40×3 мм. Каретка должна иметь направляющие из стали Ст3 толщиной 5 мм, установленные с зазором 0,2–0,3 мм, чтобы исключить люфты. Для фиксации положения используются штифты диаметром 10 мм с пружинными защёлками.
Опорные площадки оснащаются резиновыми демпферами толщиной 10 мм для поглощения вибрации от двигателя. Контактные поверхности окрашиваются термостойкой эмалью или обрабатываются антикоррозионным составом, чтобы исключить повреждение металла при эксплуатации на открытом воздухе.
Сборка домкрата и проверка подвижных соединений на прочность
Сборка домкрата начинается с установки несущей винтовой пары в опорную раму. Используется резьбовая шпилька диаметром не менее 20 мм с шагом резьбы 2–2,5 мм. Втулку для гайки изготавливают из стали марки 45, с последующей закалкой до твердости не ниже HRC 40. Втулка фиксируется в корпусе с помощью стопорного кольца и шпонки для исключения проворота.
- Установите грузоподъемный рычаг в направляющие втулки, применяя латунные шайбы для снижения трения.
- Приварите опорную пяту к нижнему концу шпильки – толщина металла не менее 8 мм, шов непрерывный.
- Соберите корпус с опорными стойками. Применяйте резьбовое соединение М10 с контргайками и гроверами.
- Закрепите рукоятку вращения. Используйте цельнометаллическую ручку длиной 400 мм, предпочтительно с резиновым покрытием.
Проверка подвижных соединений начинается с вращения винта без нагрузки. Ход должен быть плавным, без заеданий. В случае сопротивления проверьте соосность резьбовых соединений и наличие заусенцев.
- Зафиксируйте домкрат в тисках и установите нагрузку 100 кг. Прокрутите винт на 2–3 оборота. Наблюдайте за поведением втулки – люфт недопустим.
- Проверьте наличие прогиба винта под нагрузкой. Допустимый прогиб – не более 1,5 мм на длине 300 мм. При превышении замените винт на шпильку большего диаметра.
- Оцените состояние сварных швов на опоре и корпусе после 5 циклов подъема и спуска. Трещины, даже микроскопические, свидетельствуют о перегреве при сварке или использовании неподходящего металла.
Если при вращении ручки ощущается рывок или скрип, проверьте посадку подшипников и смажьте трущиеся поверхности графитовой смазкой. Убедитесь, что гайка не смещается в корпусе при вращении – в противном случае доработайте посадочное место с учетом натяга.
Проверка устойчивости домкрата на неровной поверхности и фиксация мотоблока
Для обеспечения безопасности работы с домкратом на мотоблоке Целина необходимо оценить устойчивость конструкции перед подъемом. На неровной поверхности следует проверить площадь опоры домкрата: базу нужно расширить с помощью деревянной или металлической подкладки толщиной от 20 мм и площадью не менее 150×150 мм. Это предотвратит проваливание в грунт или рыхлую почву.
Перед установкой домкрата поверхность следует очистить от камней и крупных неровностей. Если перепад высот более 5 мм на участке установки, рекомендуется использовать подкладки с выравниванием по уровню. Проверка устойчивости проводится путем легких раскачиваний мотоблока после подъема на 5–10 см. При наличии колебаний домкрат необходимо переформировать или дополнительно закрепить.
Фиксация мотоблока достигается установкой упорных клиньев под колеса, которые должны иметь длину не менее 100 мм и высоту соответствующую радиусу колеса. Для дополнительной безопасности целесообразно применить страховочные подставки с винтовым механизмом, выдерживающие нагрузку не менее 500 кг.
Рекомендуется избегать подъема мотоблока на угол наклона более 3° относительно горизонтали, так как это значительно снижает устойчивость всей системы и увеличивает риск опрокидывания.
Вопрос-ответ:
Какие материалы понадобятся для изготовления домкрата для мотоблока Целина?
Для сборки простого и надежного домкрата потребуется стальной лист толщиной около 4-5 мм для основания и подъемной платформы, металлические уголки для жесткости конструкции, прочная резьбовая шпилька с гайкой для подъема и опускания, а также несколько болтов и гаек для крепления деталей. Желательно иметь под рукой сварочный аппарат и болгарку для резки и соединения металла. Все материалы должны быть достаточно прочными, чтобы выдержать вес мотоблока и обеспечить безопасность работы.
Какой принцип работы у самодельного домкрата для мотоблока Целина?
Такой домкрат обычно представляет собой винтовой механизм, где вращение резьбовой шпильки приводит к подъему или опусканию платформы. При вращении гайки по шпильке подъемная часть поднимается, что позволяет приподнять мотоблок на нужную высоту. Простота конструкции делает устройство удобным в обслуживании и безопасным в использовании. Важно обеспечить плавный ход винта, чтобы избежать заклинивания или резких движений при подъеме.
Какие меры безопасности нужно соблюдать при использовании самодельного домкрата для мотоблока?
Перед использованием необходимо проверить надежность всех креплений и отсутствие трещин на металлических деталях. Домкрат следует устанавливать на ровной и устойчивой поверхности, чтобы исключить риск опрокидывания. Во время подъема мотоблока нельзя находиться под ним без дополнительной поддержки — рекомендуется использовать подставки или опоры. Также важно контролировать плавность хода винта и не допускать чрезмерного усилия при вращении, чтобы избежать поломки или повреждений. После работы домкрат следует аккуратно хранить в сухом месте, чтобы предотвратить коррозию.
Можно ли модифицировать конструкцию домкрата для поднятия других сельскохозяйственных машин?
Конструкция винтового домкрата легко адаптируется под различные нагрузки, если увеличить размеры и толщину металлических деталей, а также подобрать более мощный винт с соответствующей резьбой. При этом необходимо учитывать вес поднимаемой техники и безопасность эксплуатации. Для тяжелой сельхозтехники рекомендуется усиливать основание и добавлять дополнительные ребра жесткости, чтобы избежать деформаций. Однако перед модификацией лучше тщательно рассчитать все параметры и проверить прочность деталей, чтобы избежать аварийных ситуаций.
