Как сделать два выключателя на одну лампочку схема подключения

Организация управления одним источником света с двух разных точек – задача, часто возникающая при монтаже электропроводки в коридорах, лестничных маршах, спальнях с двумя входами. Такое решение реализуется с помощью проходных выключателей, которые позволяют включать и выключать лампу независимо от положения каждого из них.

Ключевая особенность этой схемы – использование проходных выключателей с двумя контактными группами. В отличие от стандартных одноклавишных моделей, они имеют один входной и два выходных контакта, между которыми переключается подача напряжения. При правильной разводке можно обеспечить полный контроль над освещением с обоих концов помещения.

Для построения схемы потребуется: два проходных выключателя, соединительный кабель (обычно трёхжильный сечением 1,5 мм² для освещения), распределительная коробка и светильник. Подключение выполняется по следующему принципу: фазный проводник подаётся на вход первого выключателя, выходы обоих выключателей соединяются между собой перекрёстно, а общий выход второго выключателя подключается к лампе.

Важно соблюдать цветовую маркировку проводов и тщательно изолировать все соединения. Для повышения надёжности и безопасности рекомендуется использовать клеммные соединители типа WAGO, а также проверять цепь мультиметром до подачи напряжения. Наличие заземляющего провода обязательно при использовании металлических корпусов или светильников с классом защиты I.

Принцип работы проходного выключателя в цепи освещения

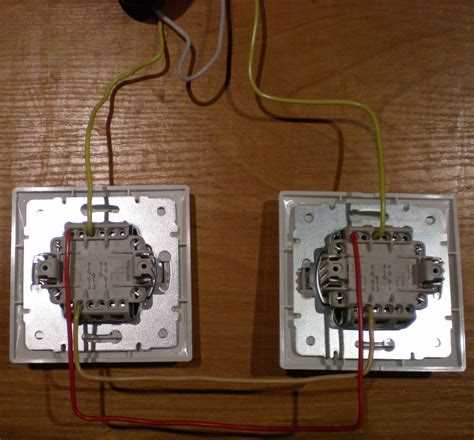

Проходной выключатель позволяет управлять одним источником света с двух разных точек. Это достигается за счёт особой схемы коммутации, в которой оба выключателя имеют по три контакта: один общий (входной) и два переключаемых (выходных). Внутренний механизм позволяет подключать общий контакт к одному из выходных, изменяя путь прохождения тока.

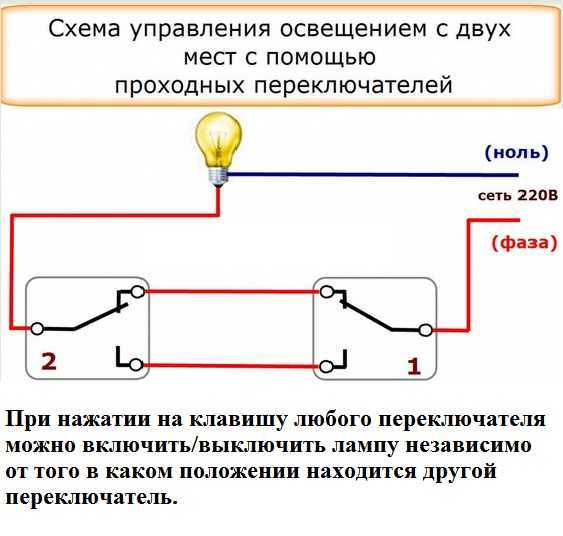

В рабочей цепи два проходных выключателя соединяются между собой двумя проводами – это перемычки между переключаемыми контактами. Фаза подаётся на общий контакт первого выключателя, а с общего контакта второго идёт на лампу. Нейтральный провод подключается напрямую к светильнику.

Смена положения любого из выключателей изменяет цепь замыкания: если цепь между ними замкнута – лампа горит, если разомкнута – гаснет. Таким образом, можно включать и выключать свет независимо с обеих точек, например, у входа и выхода из коридора.

Для реализации схемы требуется трёхжильный кабель между выключателями. Использование одножильного кабеля или двухжильного приведёт к невозможности корректного переключения. Контакты маркируются как L (общий) и L1/L2 (переключаемые), что упрощает монтаж и снижает риск ошибок.

Надёжность работы зависит от точной схемы подключения и качества самих выключателей. Рекомендуется использовать изделия с чёткой маркировкой и фиксированными контактами, особенно в системах с частым использованием.

Необходимые элементы и инструменты для подключения

Для реализации схемы с двумя проходными выключателями и одной лампочкой потребуется два проходных выключателя с тремя контактами каждый. Обычные одноклавишные выключатели с двумя контактами не подходят, так как не обеспечивают переключения между двумя направлениями подачи фазы.

Провод используется трехжильный, медный, с сечением не менее 1,5 мм². Для подключения к распределительной коробке необходимо минимум четыре отрезка: один от источника питания, один к светильнику и два между выключателями. Все жилы должны иметь ПВХ-изоляцию с цветовой маркировкой: фаза – коричневая или черная, ноль – синяя, заземление – желто-зеленая.

Из инструментов потребуется индикаторная отвертка для определения фазы, бокорезы или стриппер для зачистки изоляции, плоская и крестовая отвертки для фиксации проводов, а также клеммные зажимы WAGO или винтовые клеммы для надежного соединения в распределительной коробке. Дополнительно необходим мультиметр для контроля целостности цепи и правильности подключения.

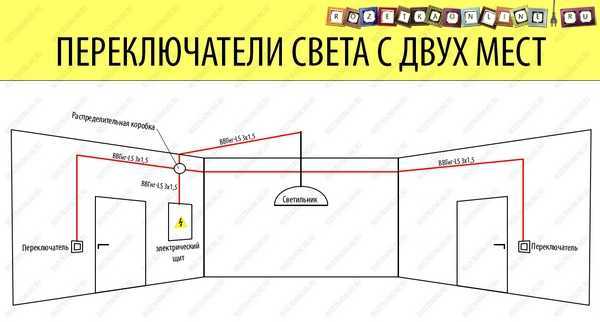

Также потребуется распределительная коробка с достаточным объемом для укладки всех соединений, монтажные коробки под выключатели, гипсовый раствор или подрозетники в зависимости от типа стен, и при необходимости – гофротруба или кабель-канал для скрытой или открытой прокладки проводов.

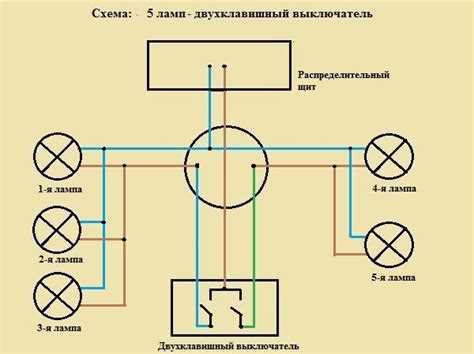

Выбор кабеля и сечения проводов для схемы

При организации схемы управления одной лампочкой с двух мест необходимо учитывать длину трассы, тип монтажа и токовую нагрузку. Ошибки при выборе кабеля приводят к перегреву, просадке напряжения и отказу системы.

• Для питания лампы мощностью до 1 кВт достаточно медного кабеля сечением 1,5 мм². Он выдерживает ток до 15 А и подходит для большинства бытовых осветительных цепей.
• Если линия длиннее 20 метров, рекомендуется увеличить сечение до 2,5 мм² для компенсации падения напряжения, особенно при установке светодиодных прожекторов или мощных галогенных источников света.
• Для соединения проходных выключателей необходимо три жилы: фаза и два управляющих провода. Используется кабель типа ВВГнг(А)-LS 3×1,5 мм² или аналогичный с медными жилами и низким дымовыделением.
• Прокладка в стенах требует кабеля с двойной изоляцией. При открытой установке допустимо использование кабель-каналов, но с обязательным соблюдением минимального радиуса изгиба – не менее 10 диаметров кабеля.
• Соединения выполняются в распределительных коробках с использованием клеммных зажимов WAGO или пайки. Скрутки недопустимы согласно ПУЭ.

Нагрузку следует рассчитывать с запасом не менее 20% от номинального тока. При организации цепей освещения в деревянных домах – обязательна защита кабеля гофротрубой с огнестойкостью не ниже 650 °C.

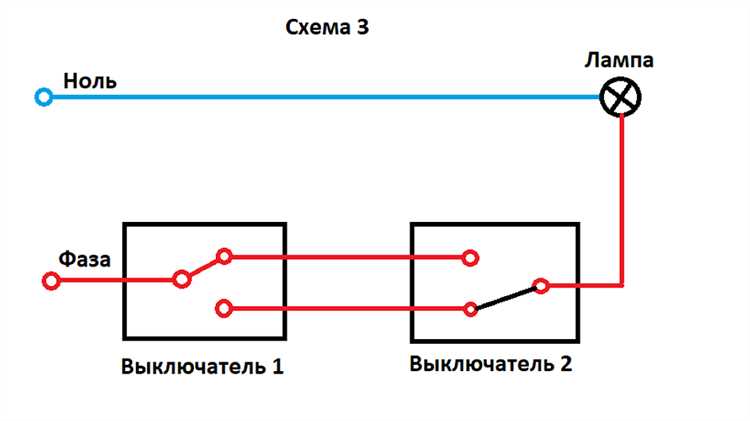

Пошаговое подключение двух выключателей к одной лампе

1. Отключите питание. Обесточьте распределительный щиток. Убедитесь в отсутствии напряжения на всех проводах с помощью индикаторной отвертки.

2. Подготовьте кабели. Понадобятся три жилы между выключателями: два перекидных и один общий. От распределительной коробки прокладываются три провода: фаза, ноль и выход на светильник.

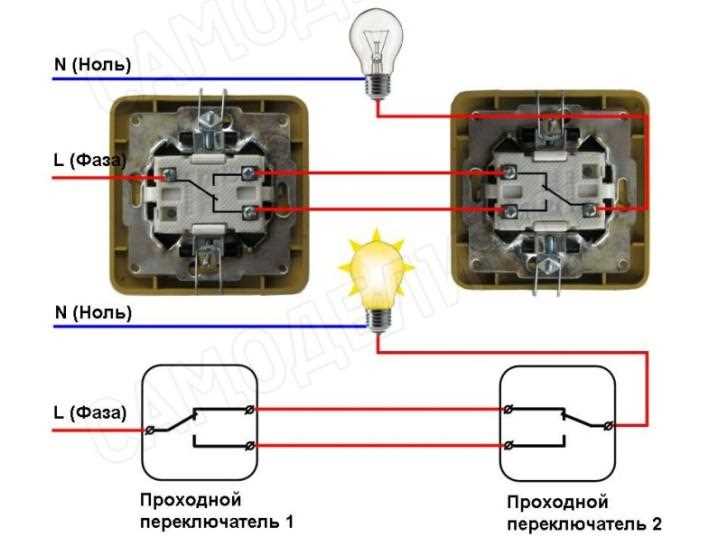

3. Установите первый проходной выключатель. На корпусе обозначены три контакта: один общий (обычно обозначен L или COM) и два перекидных (L1 и L2). Подключите общий к фазному проводу от распределительной коробки.

4. Прокладка кабеля между выключателями. Подведите два провода от первого выключателя (L1 и L2) ко второму. Это будут перекидные линии. Не перепутайте их местами.

5. Установка второго проходного выключателя. Подключите два перекидных провода к соответствующим клеммам (L1 и L2). Третий контакт подключается к проводу, идущему на лампу.

6. Подключение светильника. Нулевой провод от распределительной коробки подведите напрямую к светильнику. Фазу подведите от общего контакта второго выключателя.

7. Сборка распределительной коробки. Соедините фазу с общим контактом первого выключателя. Два перекидных провода – между выключателями. Провод от второго выключателя – к лампе. Ноль – напрямую к светильнику.

8. Проверка работы схемы. Включите питание. Проверьте переключение света с обоих выключателей. Свет должен включаться и выключаться независимо от положения каждого из них.

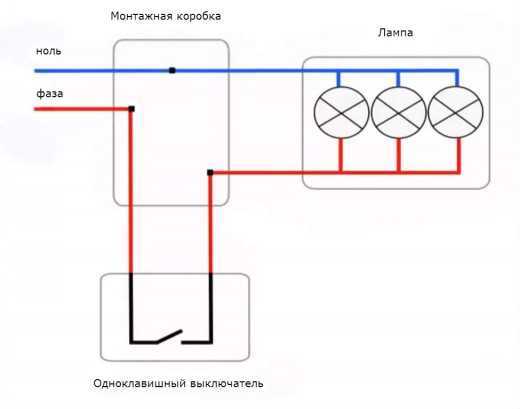

Распространённые ошибки при монтаже и способы их избежать

Использование неподходящего типа выключателей – ещё одна ошибка. Для управления из двух точек требуются проходные (перекидные) выключатели с двумя перекидными контактами. Установка обычных одноклавишных выключателей делает схему невозможной.

Неправильная маркировка проводов приводит к путанице при обслуживании или ремонте. Перед началом работ используйте индикатор напряжения и чётко обозначайте фазу, ноль и перемычки. Это упростит диагностику и предотвратит ошибки в будущем.

Игнорирование сечения проводов – серьёзная проблема. Для освещения минимально допустимое сечение – 1.5 мм² медного провода. Использование более тонкого может привести к перегреву и пожару. Никогда не соединяйте алюминиевые и медные провода напрямую без переходных клемм.

Монтаж без распределительной коробки часто приводит к скрытым соединениям в стенах. Это усложняет ремонт и повышает риск возгорания. Все соединения выполняйте только в доступных для осмотра местах и внутри коробок с клеммниками или пайкой с термоусадкой.

Неправильный выбор места для выключателей – не только неудобство, но и потенциальная опасность. Высота установки от пола должна составлять 90–100 см, а расположение – с учётом направления открывания дверей и маршрутов движения.

Проверка правильности подключения и диагностика неисправностей

Для проверки правильности подключения двух выключателей к одной лампочке измерьте напряжение на лампочке при включении каждого выключателя. При замыкании любого выключателя напряжение должно быть 220 В (в сети переменного тока). Если лампочка не загорается, убедитесь в целостности проводов и надежности соединений на клеммах выключателей и патрона.

Проверка целостности цепи выполняется с помощью тестера или мультиметра в режиме омметра. Разомкните цепь питания, измерьте сопротивление между входами выключателей: при разомкнутых выключателях сопротивление должно быть высоким (почти бесконечным), при замкнутых – низким (близким к нулю). Если сопротивление постоянно высокое или низкое, возможен обрыв или короткое замыкание.

Частая неисправность – неправильное подключение перекрестного выключателя или перепутаны фазные и нулевые провода. Контролируйте, чтобы фазный провод всегда шел на вход первого выключателя, а нулевой – напрямую к лампочке. Использование индикаторной отвертки помогает выявить наличие фазы на проводах.

Если лампочка мигает при выключенных переключателях, это указывает на паразитные токи или плохие контакты. Проверьте надежность зажимов, очистите контакты и при необходимости замените изношенные элементы. Для исключения ложного срабатывания выключателей используйте мультиметр с функцией теста цепи под нагрузкой.

При замене ламп на светодиодные учитывайте их чувствительность к фазировке и наличие стабилизаторов в цепи, иначе возможны некорректные включения. В конечном итоге, последовательная проверка цепи и проверка контактов в выключателях и патроне решит большинство проблем с неправильным подключением и неисправностями.

Особенности установки в квартирах и частных домах

В квартирах при подключении двух выключателей к одной лампочке чаще всего используется схема с проходными выключателями. Важно учитывать, что электропроводка в многоквартирных домах ограничена по сечению жил и обычно выполнена медным проводом с сечением не менее 1.5 мм² для освещения. Для проходных выключателей требуется прокладка трёхжильного кабеля между точками управления.

В частных домах часто применяются аналогичные схемы, но с большим запасом по сечению проводов – от 1.5 до 2.5 мм², что снижает падение напряжения при длинных трассах. В деревянных домах важно использовать негорючие гофротрубы и соблюдать расстояния между проводкой и деревянными конструкциями для предотвращения пожара.

При монтаже в квартирах учитывайте ограничение доступа к распределительным коробкам: они часто расположены в нишах или за подвесными потолками. Это требует аккуратного планирования для удобства обслуживания и замены оборудования.

Для обоих типов помещений рекомендуется использовать выключатели с маркировкой IP20 и выше, если они устанавливаются в местах с повышенной влажностью (например, коридоры с открытыми окнами). Особое внимание уделяется правильной маркировке фазных проводов и нулевого провода, чтобы избежать ошибок при подключении.

При монтаже в квартирах запрещено подключать нулевой провод к корпусу выключателя или к месту заземления, что отличается от практики в частных домах с системой заземления TN-C-S. В частном секторе заземляющий контур позволяет обеспечить дополнительную защиту от токов утечки.

Вопрос-ответ:

Как правильно подключить два выключателя к одной лампочке, чтобы можно было включать и выключать свет с двух мест?

Для подключения двух выключателей к одной лампочке используют так называемую схему с двухклавишным переключателем или схему с проходными выключателями. Основная идея в том, что два выключателя соединяются между собой специальными проводами, а лампочка подключается к линии питания через эти выключатели. В каждом выключателе есть контакты, которые позволяют менять путь электрического тока, переключая его либо на разрыв цепи, либо на её замыкание. Такая схема позволяет включать свет в комнате из двух разных точек, например, с двух концов коридора.

Какие инструменты и материалы потребуются для монтажа двух выключателей на одну лампочку?

Для установки двух выключателей понадобятся следующие инструменты: отвертка (обычно крестовая), индикаторная отвёртка или тестер для проверки напряжения, кусачки или нож для зачистки проводов, а также изолента. Из материалов потребуется сам двухклавишный проходной выключатель (или два проходных выключателя), провода подходящего сечения, и, если есть необходимость, распределительная коробка для соединений. Все работы нужно выполнять при отключённом электропитании для безопасности.

В чем разница между схемой с одним выключателем и схемой с двумя выключателями для одной лампочки?

Основное отличие заключается в количестве точек управления. Обычный выключатель разрывает цепь питания, и включить или выключить свет можно только с одного места. В схеме с двумя выключателями используется специальное соединение, позволяющее менять состояние лампы из двух разных точек. Это удобно в длинных коридорах, лестничных пролетах или больших комнатах с несколькими входами, где требуется управление освещением с двух сторон. Технически это достигается за счёт использования проходных выключателей, которые переключают цепь питания между собой.

Можно ли самостоятельно подключить два выключателя к одной лампочке без опыта в электрике?

Самостоятельное подключение возможно, если есть базовые знания о проводке и понимание схемы подключения. Важно отключить питание перед началом работы, внимательно изучить схему и проверить соединения тестером. Ошибки в подключении могут привести к короткому замыканию или другим проблемам, поэтому, если есть сомнения, лучше обратиться к специалисту. Правильный монтаж гарантирует надёжную работу и безопасность.
