Самодельная газовая горелка может пригодиться для пайки, нагрева металла, розжига угля. При наличии минимального набора инструментов и деталей её можно собрать за пару часов. Основные элементы конструкции: корпус, форсунка, вентиль, подвод газа и система фиксации пламени.
Для изготовления корпуса подойдёт стальная трубка длиной 15–20 см и диаметром около 10–15 мм. В качестве форсунки удобно использовать жиклёр от газовой плиты. Газ подводится через шланг с редуктором от стандартного пропанового баллона. В качестве вентиля подойдёт латунный кран от бытового газового оборудования.
Крепление жиклёра внутри трубки осуществляется при помощи резьбовой втулки или пайки. Для регулировки подачи воздуха можно просверлить сбоку трубки несколько отверстий и закрывать их шайбами с возможностью поворота. Расстояние между жиклёром и выходным отверстием влияет на длину и устойчивость пламени – его нужно отрегулировать опытным путём.
Проверка собранной горелки проводится на открытом воздухе, с обязательным использованием мыльного раствора для выявления утечек. Важно использовать только исправный редуктор и не допускать перегрева шлангов. После успешного теста горелка готова к работе.
Выбор подходящего баллона и вентиля для подачи газа

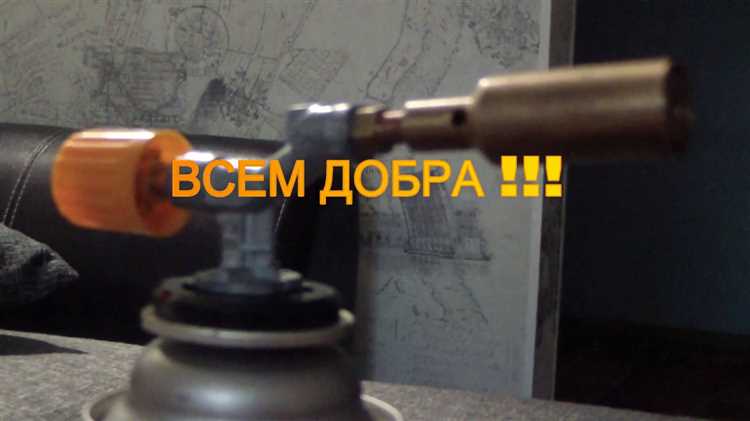

Для самодельной газовой горелки подходит баллон с бутаном, пропаном или их смесью. Оптимальный вариант – туристический баллон с резьбовым соединением типоразмера EN417. Он компактный, герметичный, рассчитан на работу с горелками и легко доступен в продаже.
Если требуется более высокая мощность, можно использовать стандартный пропановый баллон объёмом 5 или 12 литров. Такие баллоны имеют резьбу 3/4 дюйма (внутренняя). Для подключения понадобится переходник и редуктор.
Редуктор должен быть бытовым, на давление 30–50 мбар, чтобы избежать чрезмерной подачи газа. Подключение без редуктора возможно только при использовании маломощной системы и короткого шланга, что не рекомендуется из-за риска утечек.
Вентиль подбирается по типу баллона. Для туристических – встроенный, с клапаном подачи. Для крупных баллонов – с краником запорного типа. Важно убедиться в наличии уплотнительного кольца и отсутствии люфта. Резьбовые соединения следует дополнительно герметизировать фум-лентой или паклей с герметиком.
Не использовать кислородные, фреоновые или углекислотные баллоны. Давление и конструкция у них другие, что делает их небезопасными для подачи бытового газа.
Изготовление форсунки из шприца, иглы или медной трубки
Для самодельной газовой горелки можно использовать форсунку, выполненную из иглы от шприца, металлической канюли или отрезка медной трубки диаметром 1–2 мм. Оптимальная длина – 10–15 мм. Края должны быть ровными, без заусенцев. При необходимости торец шлифуется наждачной бумагой.
Иглу от шприца подходящего диаметра отрезают кусачками, оставляя нужную длину. Узкий конец направляется к выходу газа. С противоположной стороны входное отверстие можно немного развальцевать иглой большего диаметра, чтобы уменьшить сопротивление потоку.
Медную трубку перед обрезкой промывают спиртом, затем распиливают ножовкой по металлу. Внутреннюю часть очищают проволокой, снаружи шлифуют надфилем. При желании можно зажать трубку в тиски и сплюснуть до овального сечения, если требуется изменить форму факела.
Форсунку вставляют в корпус горелки и фиксируют термостойким клеем или пайкой, если материалы позволяют. Допускается установка через резьбовое соединение или втулку с тугой посадкой. Центрирование по оси критично – отклонение нарушит стабильность пламени.
Перед запуском необходимо проверить проходимость отверстия. Используют иглу или тонкую проволоку. Диаметр подбирается экспериментально: слишком маленькое отверстие ограничит подачу газа, слишком большое приведет к нестабильному горению.
Создание корпуса горелки из металлической трубки или болта
Для изготовления корпуса подойдёт металлическая трубка диаметром 12–16 мм и длиной 80–120 мм. Материал – сталь или латунь. Поверхность должна быть чистой, без следов коррозии и заусенцев. Один конец трубки следует заглушить. Это можно сделать с помощью стальной шайбы, плотно приваренной или вбитой с последующим герметичным припоем.
Альтернативный вариант – использование болта М12–М16 с телом длиной не менее 60 мм. Головку болта можно оставить как есть или сточить до цилиндрической формы. В теле высверливается сквозной канал диаметром 3–5 мм. Сверление выполняется строго по центру, чтобы исключить перекосы и нарушение симметрии при горении.
На боковой поверхности корпуса делается одно или два отверстия диаметром 1–2 мм под подачу воздуха. Их размещают ближе к открытому концу. Отверстия сверлят под углом 30–45° к оси для завихрения воздуха. Если используется болт, боковые отверстия сверлят между резьбой и головкой.
После сверления все края обрабатываются надфилем. Внутренняя поверхность канала продувается и очищается. Корпус должен обеспечивать свободное прохождение газа без утечек. Точность отверстий и отсутствие заусенцев важны для стабильного пламени.
Установка жиклёра и настройка отверстия подачи воздуха
Для установки жиклёра потребуется латунная или медная втулка с внутренним диаметром от 0,5 до 1 мм. Диаметр подбирается в зависимости от давления газа и требуемого пламени. Использовать можно старые жиклёры от плит, баллонных горелок или изготовить самостоятельно, просверлив отверстие в латунной заглушке.
- Закрепите жиклёр в корпусе горелки строго по центру, чтобы поток газа был направлен в ось смесительной трубки.
- Используйте уплотнение из термостойкого герметика или фторопластовой ленты для исключения утечек.
- Расстояние от жиклёра до начала смесительной трубки – не более 5 мм. Это обеспечивает надёжное всасывание воздуха.
Настройка отверстия подачи воздуха влияет на устойчивость и цвет пламени. При недостатке воздуха пламя будет коптить, при избытке – отрываться от горелки.
- Сделайте регулируемое отверстие: подвижная шайба с вырезом или сдвижной кожух подойдут.
- При первом запуске подавайте минимальное количество газа и регулируйте подачу воздуха до получения ровного голубого пламени без копоти.
- Зафиксируйте положение заслонки после настройки. Избегайте перекрытия потока полностью – это приведёт к перегреву и засорению сопла.
При использовании сжиженного газа (пропан, бутан) отверстие для воздуха должно быть больше, чем при работе на природном газе, из-за разницы в составе и плотности.
Подключение гибкого шланга и герметизация соединений
Для подключения гибкого шланга используется латунный штуцер с наружной резьбой 1/2 дюйма. Шланг подбирается с внутренним диаметром, соответствующим наружному диаметру штуцера, чаще всего 9–10 мм.
Шланг плотно насаживается на штуцер. Для фиксации используется хомут с червячным зажимом, который затягивается отверткой до устранения люфта. Недопустимо использование пластиковых или поврежденных хомутов.
Резьбовое соединение уплотняется фум-лентой или пастой на основе графита. При использовании фум-ленты намотка выполняется по часовой стрелке в 3–4 слоя, плотно, без складок. Избыток ленты срезается острым ножом.
После сборки проводится проверка на утечку газа с помощью мыльного раствора. Раствор наносится на соединения губкой или кистью. При наличии пузырей соединение необходимо разобрать, очистить и собрать заново.
Не допускается использование герметиков на основе силикона или эпоксидных смол. Они не предназначены для работы в условиях давления газа и могут привести к утечке.
Проверка работоспособности и регулировка пламени
Перед запуском газовой горелки убедитесь в отсутствии утечек. Для этого нанесите мыльный раствор на соединения и шланги. Появление пузырьков укажет на неисправность, которую нужно устранить до эксплуатации.
При первом включении горелки подайте минимальный газовый поток, затем подожгите пламя с помощью зажигалки или пьезоподжигателя. Пламя должно быть устойчивым, без колебаний и копоти.
Цвет пламени указывает на качество горения: синий цвет без желтых или оранжевых оттенков свидетельствует о правильной смеси газа и воздуха.
Для регулировки пламени используйте вентиль подачи газа и, если предусмотрено, винт подачи воздуха. Увеличение воздуха уменьшит желтизну и сделает пламя более горячим и концентрированным.
При слабом пламени проверьте герметичность шлангов и давление газа. Недостаток подачи воздуха приведет к копоти и неполному сгоранию, избыток – к нестабильности пламени.
Регулируйте подачу газа постепенно, наблюдая за изменением длины и цвета пламени. Оптимальная длина пламени для большинства самодельных горелок – 5-7 см.
После настройки убедитесь в стабильности пламени в течение 5-10 минут работы. Любые перебои требуют повторной проверки и корректировки.
Меры безопасности при использовании самодельной горелки
Перед эксплуатацией проверьте все соединения на герметичность с помощью мыльного раствора. Появление пузырьков укажет на утечку газа.
Используйте горелку только в хорошо проветриваемом помещении или на открытом воздухе, чтобы избежать накопления газа и отравления.
- Держите горелку подальше от легко воспламеняемых материалов.
- Не оставляйте горелку без присмотра во время работы.
- Запрещается применять поврежденные или изношенные детали.
Регулярно проверяйте состояние клапанов и шлангов. При наличии трещин, деформаций или коррозии замените детали сразу.
Перед зажиганием убедитесь, что к горелке не подключен источник газа, если вы собираетесь выполнять регулировку или ремонт.
Для зажигания используйте специальные устройства с длинной ручкой или электрозажигалки, чтобы избежать ожогов.
При возникновении запаха газа немедленно перекройте подачу и проветрите помещение. Не включайте электрические приборы до устранения утечки.
После использования полностью перекрывайте подачу газа и дайте горелке остыть перед хранением.
Вопрос-ответ:
Какие инструменты и материалы понадобятся для сборки газовой горелки из подручных деталей?
Для сборки потребуется металлическая трубка подходящего диаметра для корпуса, резьбовые фитинги, клапан для регулировки подачи газа, шланг, соединяющий горелку с баллоном, и сопло с отверстием для выхода пламени. Также нужны гаечные ключи, отвертки, паяльник или сварочный аппарат для крепления деталей и герметик для уплотнения соединений. Материалы должны выдерживать высокую температуру и давление газа.
Как правильно настроить подачу газа в самодельной горелке, чтобы пламя было устойчивым и не коптило?
Регулировка подачи газа происходит с помощью установленного клапана. Необходимо постепенно открывать клапан, чтобы добиться равномерного пламени. Если пламя горит желтым и коптит, это значит, что газ сгорает не полностью из-за недостатка кислорода. В таком случае можно немного увеличить приток воздуха через отверстия в корпусе или подстроить форму сопла. Оптимальное пламя — голубое и чистое, без черного копоти.
Как обеспечить безопасность при эксплуатации газовой горелки, собранной самостоятельно?
Безопасность начинается с проверки герметичности всех соединений перед использованием. Для этого стоит нанести мыльный раствор на места соединений и посмотреть, не появятся ли пузырьки. Используйте только качественные детали, способные выдержать давление газа. Работайте в хорошо проветриваемом помещении или на улице, держите горелку подальше от легковоспламеняющихся предметов. Никогда не оставляйте горелку без присмотра во включённом состоянии.
Какие типичные ошибки возникают при сборке газовой горелки из подручных материалов?
Часто встречаются ошибки в подборе деталей — например, использование неподходящего шланга или неплотные соединения, что приводит к утечкам газа. Также неправильно сделанное сопло может ухудшить подачу и форму пламени, из-за чего оно будет неустойчивым или коптить. Еще одной проблемой становится отсутствие достаточного притока воздуха, из-за чего горелка работает с черным дымом. Неправильное крепление деталей вызывает вибрации и риск поломки во время работы.
Можно ли использовать обычные бытовые газовые баллоны для питания самодельной горелки?
Да, можно, если горелка и все соединения рассчитаны на давление и тип газа из баллона. При использовании бытовых баллонов важно строго соблюдать герметичность, использовать регулятор давления и шланги, предназначенные именно для газа. Ни в коем случае не стоит использовать поврежденные или просроченные баллоны. Для подключения рекомендуются специальные переходники и крепления, которые обеспечат надежное и безопасное соединение.
