Грибок на дымоход – не декоративный элемент, а функциональная деталь, защищающая трубу от осадков, обратной тяги и попадания мусора. При отсутствии дефлектора внутрь канала может поступать дождь или снег, что ускоряет разрушение конструкции и снижает эффективность тяги. Для самостоятельного изготовления необходимо учитывать не только диаметр дымохода, но и ветровую нагрузку, а также материал, с которым предстоит работать.
Оптимальный вариант – сталь толщиной от 0,5 до 1 мм. Оцинковка обеспечивает стойкость к коррозии, а нержавеющая сталь – максимальный срок службы, особенно при установке на твердотопливных котлах. Перед началом работ стоит подготовить чертёж: для круглой трубы – с расчетом конуса или зонта с углом 45°, для квадратной – с параметрами обшивки и соединительных фланцев.
Из инструментов потребуется: ножницы по металлу, дрель с насадками, клёпочник, заклёпки, строительный уголок, маркер и рулетка. При соединении деталей желательно использовать термостойкий герметик. Монтаж готовой конструкции выполняется с учетом компенсационного зазора, особенно при установке на металлическую сэндвич-трубу.
Самодельный грибок позволяет адаптировать форму и размер под конкретные условия эксплуатации и добиться более надежной защиты дымоходной системы. Особенно это важно в районах с повышенной снеговой или ветровой нагрузкой, где стандартные заводские модели не всегда выдерживают климатические особенности.
Как выбрать подходящий материал для изготовления грибка
Материал грибка напрямую влияет на срок службы дымохода и эффективность защиты от осадков. Оптимальный выбор зависит от температуры дыма, условий эксплуатации и типа отопительного оборудования.
Нержавеющая сталь марки AISI 304 подходит для дымоходов газовых и дизельных котлов с температурой выхлопа до 450 °C. Она устойчива к конденсату и кислотной коррозии. Для твердотопливных печей, где температура достигает 600 °C, предпочтительна сталь AISI 321 с добавлением титана – она выдерживает перегрев и не деформируется при термошоке.
Оцинкованная сталь дешевле, но быстро разрушается под воздействием высоких температур и кислот. Ее допустимо использовать только в вентиляционных каналах или для временных конструкций.
Медные грибки эстетичны и долговечны, но требуют теплоизоляции основания, так как могут деформироваться при резком нагреве. Также они несовместимы с алюминием и цинком из-за гальванической коррозии.
Алюминиевые листы не применяются для активных дымоходов из-за низкой жаростойкости – они теряют прочность при 300 °C. Используются исключительно для декоративных накладок на вентиляционные трубы.
Толщина листа должна быть не менее 0,5 мм для нержавеющей стали и не менее 0,7 мм для оцинковки. Тонкий металл коробится и не выдерживает ветровых нагрузок.
Выбирая материал, учитывайте климатические условия: в районах с обильными осадками и сильным ветром необходима стойкость к влаге и механическим нагрузкам. При высоком уровне сажи в дыме исключите алюминий и оцинковку – они быстро теряют герметичность.
Какие инструменты понадобятся для работы с металлом
Для изготовления грибка на дымоход потребуются конкретные инструменты, обеспечивающие точную резку, гибку и соединение металлических деталей.
Ножницы по металлу – обязательный инструмент для раскроя листовой стали. Лучше использовать ручные рычажные ножницы или электрические, если объём работы большой.
Молоток с плоским бойком необходим для выравнивания краёв после резки и подгонки элементов. Для клепки и формовки можно использовать слесарный молоток весом 300–500 г.
Киянка из дерева или резины позволяет придавать форму металлу без повреждений покрытия. Особенно полезна при работе с оцинкованной сталью.
Заклёпочник – инструмент для соединения металлических деталей при помощи вытяжных заклёпок. Подходит для сборки купола и юбки грибка.
Дрель со сверлами по металлу диаметром от 3 до 6 мм потребуется для отверстий под заклёпки. Рекомендуется использовать сверла с титановым или кобальтовым покрытием.
Пассатижи или слесарные тиски помогут фиксировать заготовки при сверлении и клёпке. Угловая струбцина удобна для точного позиционирования соединяемых деталей.
Напильник с мелким зубом пригодится для снятия заусенцев после резки и сверления. Это улучшает качество сборки и предотвращает травмы.
Рулетка и маркер – для точной разметки элементов перед резкой. Для криволинейных деталей используют шаблоны из картона или фанеры.
Гибочный инструмент, например, ручной листогиб или гибочные клещи, необходим для формирования отгибов и фланцев, обеспечивающих прочность конструкции.
Разметка и нарезка заготовок по чертежу
Для точной разметки элементов грибка необходимо использовать чертёж с указанием всех размеров: диаметр основания, высота юбки, угол ската, радиус колпака и размеры крепёжных элементов. Чертёж должен быть масштабным и соответствовать диаметру дымоходной трубы.
- Основание (юбка) вычерчивается на листовом металле циркулем. Диаметр должен быть на 3–5 мм больше внешнего диаметра трубы для свободной посадки.
- Колпак размечается как круг с центральным углом 90–120° (в зависимости от высоты и наклона). Радиус выбирается с запасом, чтобы обеспечить необходимую площадь перекрытия трубы.
- Развертка конусной части выполняется в виде сектора круга. Угол сектора рассчитывается по формуле: (360 × D) / (2π × R), где D – диаметр основания, R – радиус дуги развертки.
- Разметка лепестков для загибов по краям выполняется с шагом 10–15 мм. Ширина загибов – 10 мм.
- Крепёжные уши или монтажные лапки размечаются на отдельной полосе металла, длиной 30–40 мм и шириной 10–15 мм.
Для нарезки используйте ручные ножницы по металлу, избегая болгарки, чтобы не перегревать края. Резы должны быть ровными, без заусенцев. Сразу после нарезки удалите заусенцы напильником или наждачной бумагой.

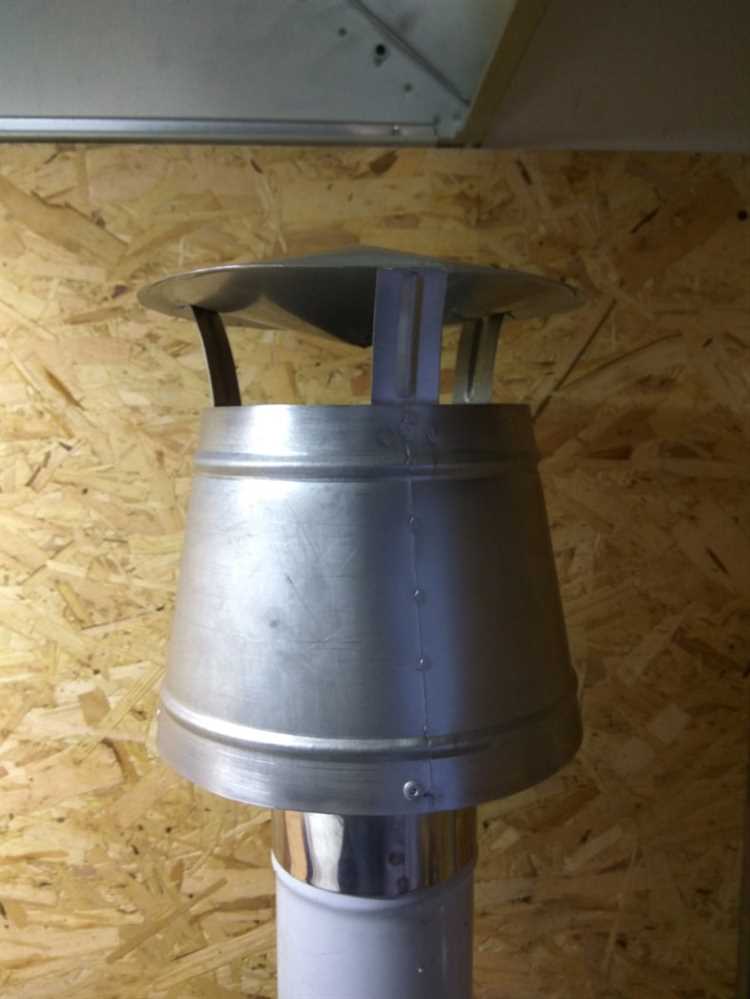

Сборка цилиндрического корпуса и крышки грибка
Для корпуса потребуется лист оцинкованной стали толщиной 0,5–0,7 мм. Отмерьте заготовку по диаметру дымохода с учетом нахлеста 20–30 мм. Высота корпуса – 150–200 мм. Заготовку сверните в цилиндр, совместите края и зафиксируйте клепками через каждые 40–50 мм. Для усиления жесткости рекомендуется установить продольную отбортовку по нижнему краю.
Крышка изготавливается из того же материала. Диаметр должен превышать диаметр корпуса на 80–100 мм для защиты от осадков. Вырежьте круг, затем разметьте центр и вырежьте внутреннее отверстие диаметром на 10 мм меньше внешнего диаметра корпуса – для надежного соединения. Загните кромки внутрь на 10 мм для повышения прочности и предотвращения порезов.
Для придания куполообразной формы используйте резиновую киянку и деревянную болванку. Постепенно придавайте изгиб от центра к краям. Высота купола – около 70–100 мм. Соедините крышку с корпусом с помощью четырех опорных стоек из оцинкованной полосы шириной 20 мм и толщиной не менее 1 мм. Крепление производится заклепками или болтами М4 с шайбами.
Расстояние между верхней кромкой корпуса и крышкой – 30–50 мм. Оно необходимо для выхода дыма и предотвращения задувания ветром. Для устойчивости всей конструкции используйте жесткий центрирующий хомут или внутреннюю распорку, соединяющую стойки.
Как правильно сформировать козырек от осадков
Козырек должен эффективно отклонять дождь и снег, предотвращая их проникновение в дымоход. Для этого оптимален наклон от 30° до 45°, направленный во все стороны от центра, создавая форму усечённого конуса или четырехскатной крыши.
Минимальный вылет кромки козырька – 50 мм за пределы края трубы. Это препятствует стеканию влаги по стенкам. При сильных ветрах козырек должен иметь жесткие ребра или бортики высотой 15–20 мм для защиты от задувания.
Материал – оцинкованная сталь толщиной от 0,5 мм, либо нержавейка. Алюминий не подходит – слишком мягкий. Стыки козырька соединяются фальцевым или заклепочным способом, допускается сварка при использовании нержавейки.
Козырек крепится к крышке грибка с помощью стоек из металлополос толщиной не менее 1,5 мм. Высота стоек – 100–150 мм. Важно обеспечить зазор между верхом трубы и козырьком не менее 150 мм для свободного выхода дыма.
При сборке исключить острые углы и щели, через которые может затекать вода. Все кромки рекомендуется загибать наружу под углом не менее 90° для отвода капель.
Крепление деталей между собой: заклёпки, сварка или болты
Заклёпки применяются для соединения тонколистовых элементов грибка, особенно если материал – алюминий или тонкая сталь до 2 мм. Для дымоходных конструкций подходят вытяжные заклёпки диаметром 4–5 мм, которые обеспечивают прочное соединение без деформации металла. Заклёпки устойчиы к вибрациям и температурным перепадам, но не подходят для ответственных узлов с высокой нагрузкой.
Сварка обеспечивает максимально жёсткое и герметичное соединение. Для изготовления грибка рекомендуется применять сварку точечной или полуавтоматическую аргонодуговую сварку (TIG) при работе с нержавеющей или оцинкованной сталью толщиной от 1,5 мм. Важно контролировать нагрев, чтобы избежать деформации трубы и сохранить защитный слой металла. Сварка требует навыков и правильной подготовки кромок, но значительно повышает долговечность конструкции и её устойчивость к атмосферным воздействиям.
Болты целесообразны для соединения элементов, требующих разборки или замены, например, крепления защитного козырька на грибке. Рекомендуются нержавеющие болты М5–М6 с плоскими шайбами и самоконтрящимися гайками. Для герметичности используют уплотнительные прокладки из термостойкой резины или силикона. Болтовые соединения позволяют быстро обслуживать конструкцию, но требуют регулярной проверки и подтяжки.
Выбор способа крепления зависит от толщины металла, требований к прочности и возможности обслуживания. Для стабильного и долговечного грибка оптимальна комбинация сварки для основных узлов и болтов – для съёмных элементов, а заклёпки – для крепления декоративных и легких деталей.
Обработка швов и защита металла от коррозии
После сварки швов необходимо тщательно очистить их от шлака и окалины с помощью металлической щётки или шлифовального круга. Рекомендуется удалить наплывы и неровности для улучшения сцепления защитных покрытий.
Обработка швов включает нанесение антикоррозионного грунта на очищенную поверхность. Используйте грунты на основе цинка или эпоксидные составы, обеспечивающие длительную защиту и адгезию последующих слоев.
Для предотвращения появления трещин и коррозии под напряжением применяйте пассивацию сварных соединений с помощью фосфатных растворов или специальных промышленных ингибиторов коррозии.
Защита металла должна включать два слоя краски: первый – грунтовочный, второй – финишный. Оптимальна полиуретановая или алкидная краска с устойчивостью к температурным перепадам и ультрафиолету. Толщина покрытия должна составлять не менее 120 микрон.
Особое внимание уделите торцам и внутренних поверхностей грибка – эти места наиболее подвержены накоплению влаги и быстрому разрушению металла. Рекомендуется использовать герметики на силиконовой основе с хорошей адгезией к металлу.
Периодически проверяйте состояние покрытий и при необходимости обновляйте защитные слои. Регулярное техническое обслуживание продлит срок службы грибка и обеспечит надежную эксплуатацию дымохода.
Установка готового грибка на дымоход и фиксация
Перед монтажом убедитесь, что верхняя часть дымохода очищена от грязи и пыли, а поверхность сухая. Грибок должен точно соответствовать диаметру трубы, чтобы обеспечить герметичное прилегание.
- Наденьте грибок на верхнюю часть дымохода, проверяя равномерность расположения по окружности.
- Для предотвращения попадания влаги под грибок нанесите герметик на внутренний край металлической пластины грибка. Используйте силиконовый герметик, устойчивый к температуре выше +200 °C.
- Закрепите грибок с помощью саморезов по металлу. Оптимально установить не менее четырёх крепежных элементов, равномерно распределённых по окружности.
- Если дымоход кирпичный, используйте анкерные болты или хомуты с распорками для надёжной фиксации грибка, чтобы исключить смещение под ветровой нагрузкой.
- Проверьте горизонтальность установки уровнем, корректируя положение до окончательной фиксации.
- После закрепления нанесите дополнительный слой герметика по стыку грибка и трубы для защиты от протечек и коррозии.
- Проверьте прочность крепления, слегка раскачивая грибок вручную – он не должен шевелиться.
Регулярно, минимум раз в год, проверяйте состояние крепежей и герметичность для предотвращения повреждений и повышения срока службы дымохода.
Вопрос-ответ:
Какой материал лучше всего подходит для изготовления грибка на дымоходную трубу своими руками?
Для создания грибка чаще всего используют листовой металл, например, оцинкованную сталь или нержавейку. Эти материалы обладают хорошей устойчивостью к коррозии и высоким температурам. Оцинковка помогает защитить изделие от влаги и ржавчины, а нержавеющая сталь отличается долговечностью и эстетичным внешним видом. Кроме того, металл легко поддается обработке, что облегчает изготовление конструкции.
Какие размеры должен иметь грибок для стандартной дымоходной трубы?
Размеры грибка зависят от диаметра дымоходной трубы. Обычно диаметр крышки делают на 10–15 см больше диаметра самой трубы, чтобы она полностью закрывала верхнюю часть и могла эффективно отводить дождевую воду. Высота бортика и форма также влияют на защиту от осадков и попадания мусора. При изготовлении своими руками важно точно измерить трубу и добавить небольшой запас для плотной установки.
Какие инструменты понадобятся для самостоятельного изготовления грибка на дымоход?
Для работы потребуются базовые инструменты: ножницы по металлу или болгарка для резки листа, молоток и пассатижи для формирования деталей, дрель с сверлами для создания отверстий, а также крепеж — саморезы или заклепки. Если нужно согнуть металл, пригодится гибочный станок или металлический уголок, который поможет сделать ровный изгиб вручную. Наличие измерительных приборов, например, рулетки и угольника, поможет избежать ошибок в размерах.
Как правильно закрепить грибок на дымоходной трубе, чтобы он надежно держался и не пропускал воду?
Грибок устанавливают так, чтобы он плотно облегал трубу. Обычно его фиксируют с помощью саморезов или заклепок, предварительно просверлив отверстия в основании. Для герметичности используют силиконовый или битумный герметик по месту соединения с трубой, чтобы предотвратить попадание влаги внутрь. Важно проверить крепление на прочность и убедиться, что конструкция не сдвинется при ветре или осадках.
Можно ли сделать грибок на дымоход без специальных навыков работы с металлом?
Изготовить грибок самостоятельно возможно даже без профессиональных навыков, если придерживаться простых рекомендаций и не спешить. Важно заранее подготовить чертеж или схему, точно измерить трубу, выбирать легкий для обработки металл и применять доступные инструменты. Работа требует аккуратности и терпения, особенно при вырезании и сгибании деталей. При необходимости можно посмотреть обучающие видео или проконсультироваться с опытными мастерами.
