Врезка в провод без его полного разрыва позволяет подключить дополнительное устройство или линию без потери целостности основной трассы. Такой метод особенно актуален при работе с проводкой в труднодоступных местах, где разрез и последующее соединение затруднены или нежелательны.
Для выполнения такой врезки применяются несколько проверенных способов. Один из них – снятие изоляции на участке провода без разрезания жил с помощью ножа или специального инструмента (например, стриппера с функцией бокового снятия). Важно не повредить токопроводящие жилы. После зачистки к открытому участку припаивается отвод, либо выполняется механическое соединение с последующей изоляцией.
На практике часто используются самозажимные прокалывающие клеммы, которые прокалывают изоляцию и обеспечивают контакт без необходимости зачистки. Их применяют для медных и алюминиевых жил сечением до 16 мм². Такие клеммы имеют изолированный корпус и фиксируются ключом или отверткой.

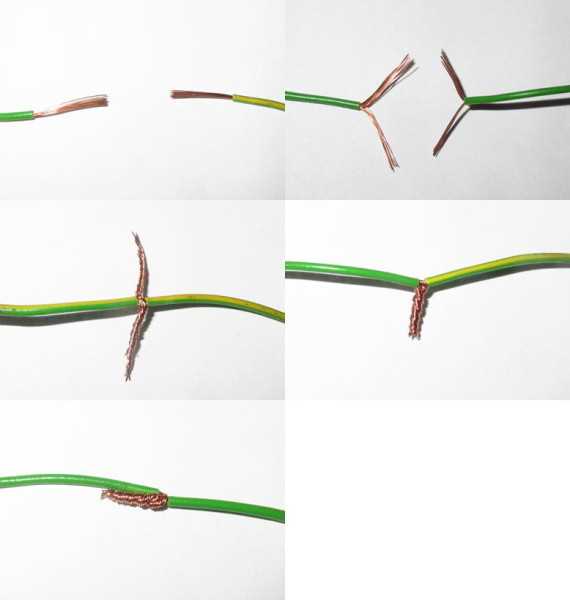

Другой вариант – обмотка жилы тонким отводом с последующей пайкой. Жила основного провода остается неповрежденной, отвод оборачивается вокруг нее 4–5 витками, затем прогревается паяльником с нанесением флюса и припоя. После остывания контакт изолируется термоусадочной трубкой или самослипающейся лентой.
Перед началом работы необходимо отключить питание, убедиться в отсутствии напряжения и использовать только подходящие по сечению материалы. Несоблюдение этих условий может привести к перегреву соединения и выходу проводки из строя.
Выбор подходящего типа врезки для конкретного сечения и материала провода
Для медных проводников сечением до 2,5 мм² оптимальны прокалывающие зажимы. Они обеспечивают надёжный контакт без снятия изоляции и не требуют зачистки. Подходят для гибких и однопроволочных жил. При использовании алюминиевых жил обязательно применение антикоррозионной пасты внутри зажима.
При сечении от 4 до 10 мм² целесообразно применять зажимы с болтовым соединением. Для алюминия необходимы изделия с комбинированными вставками (Al-Cu) и термоусаживаемой изоляцией. Медные провода подключаются напрямую, с затяжкой рекомендованным моментом (указан на корпусе зажима).
Если требуется временное или быстрое подключение к шине или кабелю сечением до 6 мм², возможна врезка с помощью изолированных пробивных клипс. Они применимы только для медных проводов, не допускается их использование с алюминиевыми.
На магистралях сечением от 16 мм² лучше использовать винтовые врезки с раздельными каналами для магистрали и отвода. При подключении к алюминиевым кабелям необходимо предварительное нанесение контактной пасты и соблюдение требований к совместимости материалов во избежание электрохимической коррозии.
Для монтажа в распределительных коробках, где используются жилы до 1,5 мм², допустимо применение самозажимных соединителей с пружинным контактом. Они пригодны только для медных проводников и не обеспечивают герметичности, что ограничивает их применение в уличных условиях.
Необходимые инструменты и приспособления для работы без разрыва жилы
Для локальной врезки в провод без нарушения целостности жил требуется набор специализированного инструмента. В первую очередь необходим обжимной инструмент с матрицами под изолированные и неизолированные ответвительные зажимы. Подходят клещи типа ПКИ-16 или аналоги с регулируемым усилием сжатия.
Используются изоляционные пробойники или универсальные пробойные клещи, позволяющие проколоть изоляцию до жилы без её повреждения. Оптимальный диаметр иглы – 0,8–1,2 мм, материал – закалённая сталь.
Для зачистки изоляции с контрольным углублением на нужную глубину применяются автоматические стрипперы с ограничителем. Важно, чтобы они были совместимы с сечением провода и не повреждали металла жилы.
Для герметизации места врезки подойдут термоусадочные трубки с клеевым слоем или силиконовые герметики, устойчивые к перепадам температур. В случае использования прокалывающих зажимов – обязательна проверка степени обжима по моментному ключу, если конструкция предусматривает динамометрический винт.
Дополнительно требуется мультиметр с функцией прозвонки и измерения сопротивления контакта, а также монтажный нож с ограничителем глубины реза. При работе с многожильными гибкими проводами – пинцет с тупыми концами для аккуратного разведения жил.
Подготовка изоляции на месте врезки без повреждения проводника
Для аккуратной врезки без разрыва токопроводящей жилы необходимо обеспечить частичное снятие изоляционного слоя с сохранением целостности провода. Работа выполняется поэтапно:
- Выбрать участок кабеля с достаточным прямым отрезком без перегибов и изгибов. Минимальная длина – 10 см для удобства манипуляций.
- Зафиксировать провод так, чтобы он не смещался при работе. Допустимо использование пластиковых струбцин или фиксаторов.
- Наметить участок врезки – оптимально 10–15 мм в длину, строго по оси провода.
- Использовать остро заточенный монтажный нож с коротким лезвием. Давление – минимальное, только для надреза изоляции, не затрагивая металл.
- Сделать два параллельных надреза вдоль проводника на заданной длине. Глубина – чуть меньше толщины изоляции (обычно 0,3–0,6 мм для ПВХ-оболочки).
- Соединить продольные надрезы полукруглым поперечным срезом с одного края, формируя «окно».
- Снять вырезанный участок изоляции пинцетом или тонкими плоскогубцами. Если изоляция прилипает, поддевать осторожно снизу без нажатия на жилу.
Если оболочка двойная (например, ПНПП или NYM), каждый слой обрабатывается отдельно. После снятия верхнего – обязательно повторная фиксация провода и переход ко внутреннему без усилия. Жила не должна быть поцарапана, иначе возрастает риск локального нагрева и коррозии. Для оценки состояния – использовать увеличительное стекло или макросъёмку камерой смартфона.
При повреждении – провод отрезается, участок вырезается, соединение выполняется классическим способом с последующей герметизацией.
Применение прокалывающих зажимов: пошаговая инструкция
Прокалывающий зажим позволяет выполнить ответвление от основного провода без его разрезания. Конструкция зажима включает контактные зубья, корпус из пластика с герметизирующими элементами и болт с головкой под ключ.
Перед началом убедитесь, что сечение основного и ответвляемого проводов соответствует маркировке на корпусе зажима. Работы проводите при отключенном питании.
Пошаговый порядок:
1. Подготовка проводов: не требуется снятие изоляции. Достаточно очистить наружную поверхность от грязи и влаги. Ответвление должно быть прямым, без изгибов и натяжения.
2. Установка зажима: разъедините корпус, вложите основной провод в нижнюю часть, а ответвляемый – в боковую (или верхнюю, в зависимости от модели). Контактные ножи должны располагаться строго перпендикулярно оси жил.
3. Затягивание болта: ключом равномерно закручивайте болт до срыва контрольной головки. Не допускается дотягивание после срыва – это приведёт к повреждению контакта или корпуса.
4. Проверка соединения: убедитесь, что корпус герметичен, из зажима не видны жилы. Попробуйте слегка потянуть ответвление – оно не должно смещаться. При необходимости дополнительно зафиксируйте кабель нейлоновыми стяжками.
5. Защита от влаги: при установке вне помещений используйте зажимы с герметичной оболочкой (IP54 и выше). После монтажа нанесите слой самовулканизирующейся ленты на стык, если производитель этого требует.
Прокалывающие зажимы подходят для алюминиевых и медных жил. Важно соблюдать допуски по сечению и крутящему моменту, указанные в технической документации изделия.
Особенности пайки и лужения врезки без разрыва провода
Перед пайкой необходимо зачистить изоляцию на основном проводе до меди, не повреждая жилы. Оптимальная длина зачистки – 10–12 мм. Поверхность должна быть чистой, без следов окислов и жира. Использовать следует мелкозернистую наждачную бумагу или скальпель с контролем нажима.

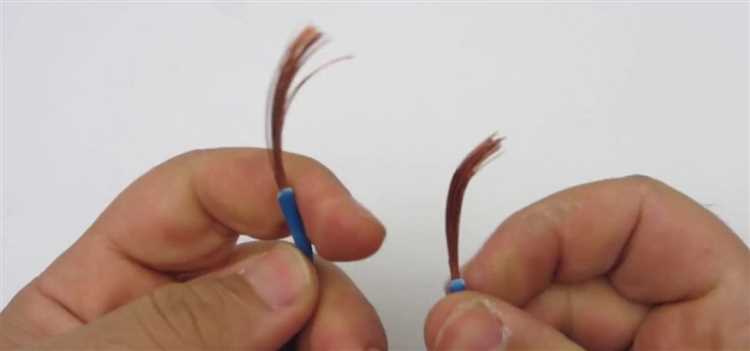

Ответвление подготавливается аналогично: зачистка на 8–10 мм, скрутка по направлению жилы основного провода. Важно обеспечить максимальное прилегание проводников друг к другу, без зазоров.
Лужение проводят с применением канифоли или активного флюса, если провод ранее не подвергался пайке. Олово наносится равномерно, перегрев исключается – температура жала паяльника не должна превышать 350 °C. Продолжительность контакта с жалом – не более 2–3 секунд на участок.
Во время пайки жало должно касаться и основного провода, и ответвления одновременно. При правильной температуре припой быстро затекает между жилами, образуя монолитный контакт. Избыток припоя удаляется до затвердевания.
После остывания соединение проверяется на механическую прочность. Поверхность обрабатывается спиртом для удаления остатков флюса. Изоляция восстанавливается термоусадкой с клеевым слоем или двумя слоями ПВХ-изоляции с последующим обжатием.
Герметизация и защита места врезки от влаги и окисления
Место врезки особенно уязвимо к воздействию влаги и окислительных процессов, что снижает надежность соединения и может привести к коррозии. Для сохранения электрической целостности и долговечности следует применять комплекс мер.
- Очистка и подготовка: Перед герметизацией тщательно удалите остатки изоляции и загрязнения с оголённого провода и места соединения. Используйте спиртовой раствор или специальные очистители для электроники.
- Использование изолирующих материалов:
- Термоусадочная трубка с клеевым слоем внутри обеспечивает плотное прилегание и надежную защиту от проникновения влаги. Диаметр трубки должен превышать диаметр провода с врезкой на 1-2 мм.
- Изоляционная лента ПВХ не рекомендуется для долгосрочной защиты, так как со временем теряет эластичность и пропускает влагу.
- Самослипающаяся лента на силиконовой основе выдерживает температуру до +150 °C и обладает хорошими влагозащитными свойствами.
- Дополнительная герметизация:
- Силиконовый герметик или мастика наносятся тонким слоем на место врезки после изоляции для предотвращения проникновения воды и окисления.
- Водостойкий изоляционный лак увеличивает стойкость соединения к агрессивным условиям.
- Проверка надежности: После герметизации проверьте целостность изоляции мультиметром и визуально убедитесь в отсутствии трещин или пропусков герметика.
Проверка контакта после врезки: методы и рекомендации
Визуальный осмотр – первый этап контроля. Проверяют отсутствие оголённых участков, надежность соединения, плотность прижима. Место врезки не должно иметь повреждений изоляции или следов перегрева.
Использование мультиметра для измерения сопротивления на месте соединения. Допустимый уровень не должен превышать 0,1 Ом для проводов до 2,5 мм². Значение выше указывает на плохой контакт или неплотное соединение.
Проверка методом прозвонки – определяет целостность цепи. Мультиметр в режиме прозвонки быстро выявит разрыв или частичный контакт.
Термометрия или тепловизор выявляет перегрев в месте врезки при нагрузке. Повышение температуры более 5–7 градусов по сравнению с остальными участками говорит о дефекте контакта.
Рекомендации: перед нагрузкой проверить соединение под нагрузочным током, чтобы выявить скрытые дефекты; при использовании зажимов или клемм обеспечить плотное прилегание, исключающее люфт; применить дополнительную изоляцию для предотвращения коррозии и механических повреждений.
Вопрос-ответ:
Как правильно подготовить провод для врезки без разрыва?
Сначала нужно отключить питание, чтобы избежать короткого замыкания или поражения электрическим током. Затем внимательно очистите изоляцию на участке, где планируется врезка, не повреждая жилы. После этого аккуратно расщепите жилы, чтобы создать точку подключения. Используйте подходящие инструменты и материалы, чтобы обеспечить надежный контакт без необходимости обрывать провод.
Какие инструменты нужны для выполнения врезки в провод без его разрыва?
Потребуются специальные зажимы для врезки, часто называемые клеммами или сплит-коннекторами, которые позволяют присоединить дополнительный провод без перерыва. Также понадобятся тонкий нож или стриппер для снятия изоляции, плоскогубцы для фиксации и, возможно, тестер для проверки электрической цепи после подключения.
Можно ли сделать врезку в провод без разрыва на многожильном кабеле, и как это лучше сделать?

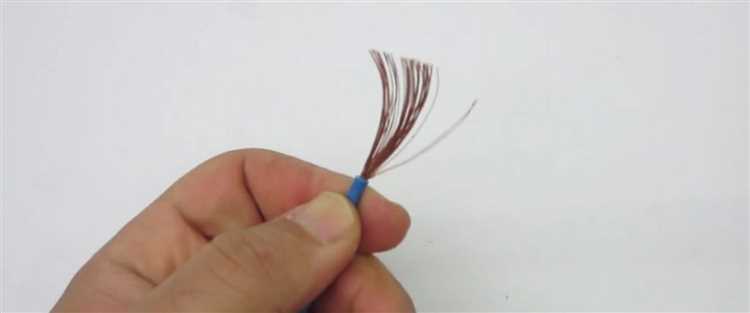

Да, врезка на многожильном проводе возможна. Для этого участок с изоляцией аккуратно освобождают от внешней оболочки, затем из жил выбирают одну или несколько, которые будут подключены. На них устанавливают специальные клеммы или обжимные соединители, которые не требуют полного разрыва провода. Главное — тщательно зафиксировать контакт и проверить прочность соединения.
Какие ошибки часто допускают при врезке в провод без его разрыва и как их избежать?
Частая ошибка — недостаточная очистка изоляции или повреждение жил, что ведет к плохому контакту и перегреву. Еще одна ошибка — неправильный выбор соединителя, который может не выдержать токовую нагрузку. Чтобы избежать проблем, важно использовать качественные материалы, не торопиться при подготовке и хорошо зафиксировать соединение, после чего проверить его мультиметром.
Как проверить надежность и безопасность соединения после врезки в провод?
После монтажа нужно проверить сопротивление соединения с помощью мультиметра, убедиться в отсутствии обрывов и коротких замыканий. При включении питания внимательно осмотрите участок на предмет нагрева или искрения. Если есть возможность, выполните нагрузочное тестирование, чтобы удостовериться, что соединение выдерживает требуемый ток без ухудшения контакта.
