Заземление компьютера снижает риск выхода техники из строя из-за статического электричества и защищает пользователя от поражения током. Для создания надежного заземления потребуется измерительный прибор – мультиметр, медный провод сечением не менее 2,5 мм² и доступ к общему заземляющему контуру дома или квартиры.
Первым шагом является проверка наличия и качества существующего заземления в электросети. Без правильной диагностики проводить работы опасно. Далее медный провод подключается к корпусу компьютера через специальные контакты, а второй конец – к контуру заземления или к защитному контакту розетки. Крепление и контакт должны быть максимально плотными, чтобы избежать коррозии и падения сопротивления.

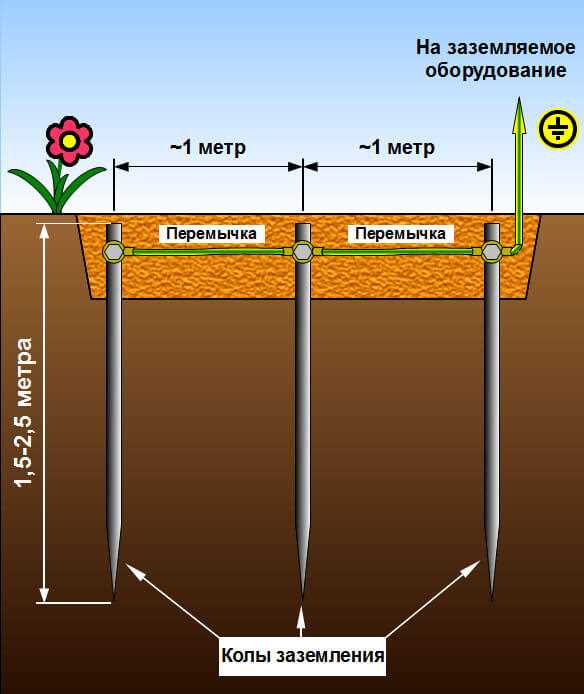

Выбор подходящего места для установки заземляющего электрода
Для правильной работы заземления требуется расположить заземляющий электрод в месте с низким сопротивлением грунта. Идеально, если почва влажная, плодородная, без большого количества камней и песка. Измерения сопротивления грунта проводятся специальным прибором – мегомметром или земляным тестером.
Оптимальная глубина установки – не менее 0,8–1,2 метра, чтобы электрод попадал в стабильный влажный слой грунта, который не пересыхает в жаркий период. Верхний слой, особенно если это сухой или песчаный грунт, не подходит.
Расстояние от строений и коммуникаций должно быть не менее 1,5 метра. Это исключает влияние металлических конструкций и минимизирует риск повреждения кабелей и труб.
Нежелательно устанавливать электрод в местах с высоким уровнем грунтовых вод, так как частые изменения уровня воды могут влиять на стабильность заземления. Исключите участки с химическим загрязнением или рядом с асфальтовым покрытием, так как они ухудшают контакт электрода с землей.
Перед установкой рекомендовано пробурить несколько небольших скважин на участке для замера сопротивления грунта в разных точках. Выберите место с минимальным сопротивлением, это обеспечит надежное заземление.

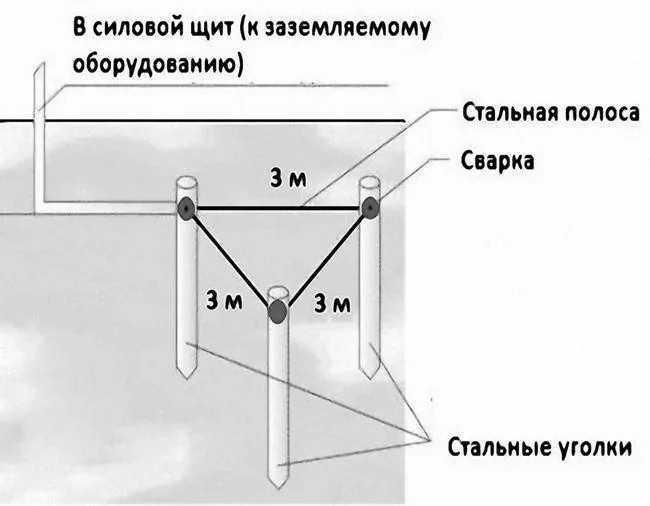

Подготовка и выбор материалов для заземляющего контура
Для надежного заземления компьютера требуется правильно подготовить место и подобрать подходящие материалы. Контур должен обеспечивать минимальное сопротивление и устойчивость к коррозии.
- Место установки контура выбирайте во дворе или на участке с влажной, неперегретой почвой. Избегайте песчаных и сухих грунтов.
- Основной материал – стальной прут диаметром 10–12 мм, длиной 1,5–2 м. Чаще используют сталь с покрытием из цинка для защиты от коррозии.
- Вместо прутов можно применять медные пластины толщиной не менее 3 мм, но это дороже и требует сварки.
- Для соединения элементов используйте сварку или болтовые соединения из нержавеющей стали с применением антикоррозийной смазки.
- Провода для подключения к корпусу компьютера – медные сечением не менее 6 мм², с изоляцией, выдерживающей внешние условия.
- Контактные места и места соединения защищайте лаком или пастой на основе графита для предотвращения окисления и ухудшения контакта.
- Для проверки сопротивления контура приобретите омметр или мультиметр с функцией измерения низкого сопротивления (до 1 Ом).

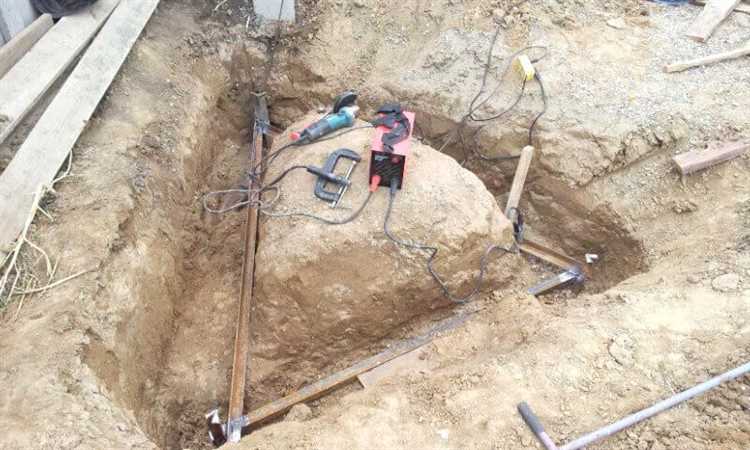

Подготовка начинается с расчистки места и выемки траншеи глубиной около 0,7–1 м, чтобы пруты лежали вертикально, не касаясь поверхностных слоев почвы. Грунт вокруг заземлителя можно увлажнить для улучшения проводимости.

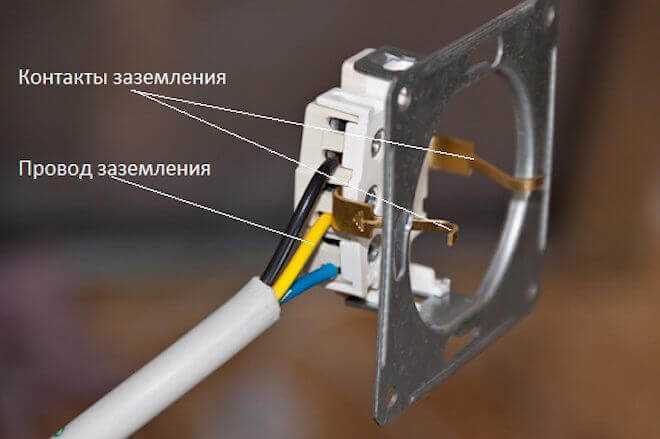

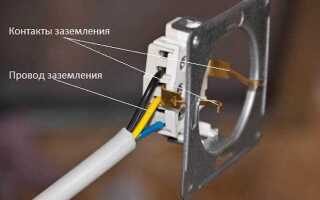

Правильное соединение заземляющего провода с корпусом компьютера
Для надежного заземления необходимо обеспечить плотный контакт между проводом и металлическим корпусом компьютера. Лучший способ – закрепить провод напрямую на голом металле корпуса без краски или окислов. Перед соединением участок корпуса нужно зачистить наждачной бумагой или металлической щеткой до блеска.
Используйте медный провод сечением не менее 1,5 мм². Для крепления подойдет болт М4 или М5, закрепленный через шайбу, чтобы обеспечить максимальную площадь контакта. Провод следует обжать на наконечник с кольцевой клеммой, после чего клемму надежно прижать под головку болта.
Важно проверить отсутствие люфта и коррозии в месте соединения. После монтажа следует измерить сопротивление между корпусом и землей – оно не должно превышать 1 Ом. При необходимости место соединения дополнительно обрабатывают контактной смазкой против окисления.
Избегайте использования пластиковых или окрашенных деталей для крепления провода. Контакт должен быть механически прочным и сохранять проводимость в течение длительного времени без ослабления.
Методы проверки сопротивления заземления своими руками
Для измерения сопротивления заземления в домашних условиях используют мультиметр с функцией измерения сопротивления или специализированный тестер. Наиболее распространённые методы:
Метод 1. Измерение сопротивления мультиметром: отключите заземляющий провод от корпуса компьютера. Один щуп мультиметра приложите к заземляющему электроду, второй – к металлической части корпуса. Нормальное значение сопротивления должно быть менее 4 Ом. При превышении измерения необходимо улучшить контакт заземления.
Метод 2. Метод «контурного» измерения: с помощью дополнительного металлического электрода, вбитого в землю на расстоянии 5-10 м от основного заземлителя, замеряют сопротивление между двумя электродами. Для этого щупы мультиметра последовательно прикладывают к основному и вспомогательному заземлителям. Полученное значение делят на два, учитывая схему подключения. Результат должен быть менее 10 Ом для бытовых условий.
Метод 3. Проверка с использованием тестера заземления: специализированные приборы подключаются к заземлителю и корпусу. Они проводят измерения, учитывая параметры электропроводки и особенности грунта. Такие устройства измеряют сопротивление с высокой точностью и выявляют проблемные участки.
Для повышения точности измерений следует избегать влажных и сырых участков, проводить замеры в нескольких точках контура. При сопротивлении выше 10 Ом стоит дополнительно углубить или расширить заземляющий контур, использовать несколько заземлителей.

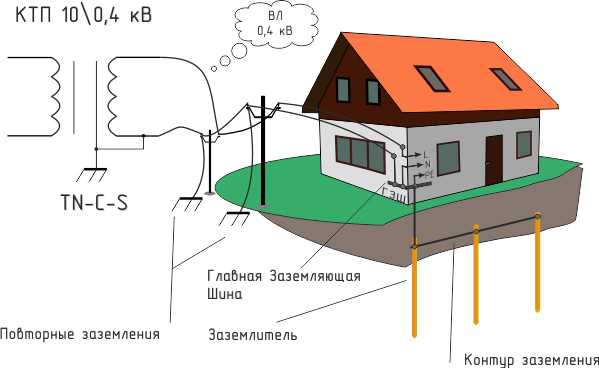

Особенности заземления в квартирах и многоквартирных домах
В многоквартирных домах заземление организовано по стандартам, принятым при строительстве. В современных домах применяется трехжильный кабель с нулевой и защитной жилой, подключённый к общедомовому контуру заземления. В старых домах может отсутствовать полноценное заземление, что требует дополнительной проверки и доработки.
Для проверки наличия заземления используется индикатор напряжения или мультиметр. Если защитный контакт розетки не подключён к заземляющему проводу, следует не использовать такую розетку для питания компьютера без дополнительного заземляющего устройства.
Если квартира подключена к TN-C системе (совмещённый нулевой и защитный провод), самостоятельное разделение и организация заземления запрещены из-за риска поражения током и нарушения электросети. В этом случае требуется согласование с управляющей компанией или электриком.
Оптимальный вариант – использование индивидуального заземляющего контура, подключённого к общедомовому заземлению через выделенный провод. Для этого устанавливают отдельный автомат и розетку с защитным контактом, соблюдая нормативы ПУЭ.
При отсутствии возможности подключиться к общедомовому заземлению можно создать собственный контур, используя металлические электроды (штыри), заглублённые в грунт за пределами здания. Важно измерить сопротивление контура – оно должно быть не выше 4 Ом.
Важный момент – заземляющий провод не должен быть соединён с водопроводными или отопительными трубами без точного расчёта и согласования, чтобы избежать коррозии и опасных токов утечки.
Для стабильной работы техники рекомендуется применять сетевые фильтры с защитой от перенапряжений и устройство защитного отключения (УЗО), особенно если заземление сомнительное или отсутствует.
Использование удлинителей и розеток с заземлением без ремонта проводки
Для организации заземления компьютера без вмешательства в существующую проводку подойдут удлинители и розетки с встроенным заземляющим контактом. Важно выбирать изделия с тремя контактами, где третий – именно заземляющий.
Удлинитель с заземлением должен иметь металлическую контактную площадку и соединяться с исправной заземляющей линией в сети. В случаях, когда розетка оснащена только двумя контактами, применение удлинителей с заземлением оправдано только при наличии заземления в распределительном щите.
Проверка наличия заземления проводится тестером или индикаторной отверткой с функцией проверки заземления. При отсутствии или неисправности заземляющего провода использование удлинителей с заземлением не даст результата и может быть опасным.
Современные модели розеток с заземлением имеют встроенные клеммы для быстрого подключения заземляющего провода без необходимости вскрывать стену. Для временного подключения можно использовать переносные заземляющие устройства, подключаемые к водопроводным трубам или системам отопления с заземлением, но только после проверки их электробезопасности специалистом.
Удлинители и розетки с защитой от перепадов напряжения и встроенными предохранителями обеспечивают дополнительную безопасность работы компьютерной техники и снижают риск повреждения при неисправностях электросети.
Защита от помех и электростатических разрядов через заземление
Заземление снижает влияние электромагнитных помех и предотвращает накопление статического электричества, способного повредить компоненты компьютера. Для надежной защиты необходимо обеспечить:
- Непрерывный контакт корпуса компьютера с заземляющим проводом минимального сечения 2,5 мм²;
- Использование качественного контура заземления с сопротивлением не выше 4 Ом;
- Соединение заземляющего провода с металлическим элементом, исключающим коррозию и ухудшение контакта;
- Размещение заземляющего электрода на глубине не менее 0,8 метра для стабильного контакта с грунтом;
- Проверка целостности и сопротивления заземления с помощью омметра перед подключением оборудования;
- Избежание соединения заземления с нейтралью электросети во избежание токов утечки;
- Использование экранированных кабелей для подключения периферии и заземление экранов на корпус;
- Регулярный осмотр и очистка точек контакта от окислов и загрязнений.
Соблюдение этих требований гарантирует уменьшение шумов в электропитании, снижение риска сбоев и продлит срок службы компьютера.
Обслуживание и периодическая проверка заземляющего устройства
Проверка сопротивления заземления проводится не реже одного раза в год с помощью мегаомметра или специального тестера. Допустимое значение сопротивления – не выше 4 Ом. При превышении нормы необходимо улучшить контакт с грунтом или увеличить площадь заземляющей поверхности.
Визуальный осмотр включает проверку всех соединений на отсутствие коррозии, механических повреждений и ослабления крепежа. Особое внимание уделяется контактам в местах сочленения провода с электродами и зажимами.
Очистка и обновление контактов выполняется при обнаружении окислов или загрязнений. Для очистки используют наждачную бумагу или металлическую щетку, после чего место контакта покрывают антикоррозийным составом.
Проверка целостности проводников необходима для исключения перетирания или разрывов изоляции, которые могут привести к неправильной работе системы заземления. При обнаружении повреждений изоляцию восстанавливают или меняют провод.
Анализ состояния грунта рекомендуется проводить при сезонных изменениях погодных условий. Высокая влажность улучшает проводимость, а пересыхание требует дополнительного увлажнения или установки дополнительных электродов.
Ремонтные работы выполняются при выявлении дефектов, влияющих на работу заземления, с обязательным последующим тестированием и фиксацией результатов.
Вопрос-ответ:
Зачем нужно заземление для компьютера в домашних условиях?
Заземление снижает риск поражения электрическим током и помогает защитить оборудование от повреждений, вызванных статическим электричеством или скачками напряжения. Это особенно актуально, если в доме старые электропроводки или нестабильное напряжение.
Какие материалы потребуются для создания заземления своими руками?
Для изготовления заземления обычно понадобятся медный провод определенного сечения, заземляющий электрод (например, медный стержень или металлическая пластина), крепежные элементы и инструменты для подключения к корпусу компьютера и электросети.
Можно ли использовать обычную розетку с заземлением для подключения компьютера без дополнительного заземления?
Если в доме правильно выполнена проводка с заземляющим контактом в розетках, то отдельное устройство заземления, как правило, не требуется. Однако в старых домах или при сомнениях лучше проверить состояние системы и при необходимости сделать собственное заземление.
Как проверить, что сделанное заземление работает корректно?
Проверку можно провести с помощью мультиметра или специального тестера, измерив сопротивление между заземляющим контактом и землей. Если сопротивление низкое (обычно менее 10 Ом), значит соединение надежное и цепь заземления функционирует должным образом.
Есть ли риск повредить компьютер, если заземление выполнено неправильно?
Да, если заземляющий провод подключен некорректно или использованы неподходящие материалы, это может привести к короткому замыканию, повышенному напряжению или выходу из строя компонентов компьютера. Поэтому важно тщательно соблюдать инструкцию и проверять соединения перед использованием.
Можно ли сделать заземление для компьютера самостоятельно без специальных знаний?
Да, сделать заземление для компьютера своими руками возможно, если внимательно следовать инструкции и соблюдать меры безопасности. Нужно иметь базовое представление о том, как устроена электропроводка, а также использовать подходящие инструменты и материалы. Важно правильно подключить заземляющий провод к общей системе дома или квартиры и проверить сопротивление заземления. Если есть сомнения, лучше проконсультироваться с электриком, чтобы избежать ошибок и обеспечить надежную защиту техники.
Какие материалы и инструменты потребуются для создания заземления для ПК дома?
Для создания заземления понадобится медный провод с подходящим сечением, заземляющий электрод (например, металлический прут или пластина), соединительные клеммы и крепежные элементы. Также понадобится мультиметр для проверки сопротивления и электрические инструменты — отвертки, пассатижи, возможно, болгарка или дрель для крепления электрода в земле. Провод нужно правильно закрепить и изолировать, чтобы избежать контакта с другими проводниками и обеспечить долговечность заземления.
