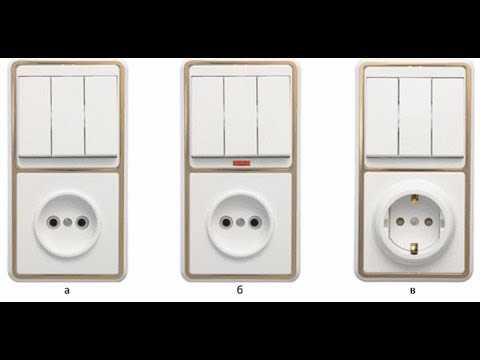

Трехклавишный выключатель с розеткой – комбинированное устройство, позволяющее управлять тремя группами освещения и подключать электроприборы в одной монтажной точке. Такой блок часто устанавливают в жилых помещениях, где требуется компактное и функциональное решение, например, в прихожей, коридоре или на кухне.
Перед началом установки необходимо убедиться, что электропроводка соответствует требованиям. Для подключения потребуется кабель с минимум четырьмя жилами: одна фаза, три отходящих на нагрузку и ноль для розетки. Сечение провода должно соответствовать предполагаемой нагрузке, обычно используют ВВГнг 3×1,5 мм² для освещения и 3×2,5 мм² для розетки.
Монтаж выполняется в подрозетник стандартного диаметра 68 мм. Устройство подключается согласно схеме, указанной производителем: фаза подается на общий вход выключателя, а выходы соединяются с осветительными группами. Нулевая и заземляющая жилы розетки подсоединяются напрямую к распределительной коробке.
Работы необходимо проводить с отключённым питанием, предварительно проверив отсутствие напряжения тестером. После монтажа требуется проконтролировать надёжность соединений, зафиксировать устройство в подрозетнике и установить декоративную рамку. Проверка работоспособности каждого элемента завершается включением автоматов и последовательным тестированием клавиш и розетки.
Выбор подходящего механизма выключателя с розеткой по типу монтажа
Механизмы трехклавишных выключателей с розеткой различаются по способу установки: для скрытого и открытого монтажа. Выбор зависит от типа электропроводки, материала стен и условий эксплуатации.
Для скрытого монтажа применяются устройства, устанавливаемые в подрозетники. Такой вариант предпочтителен при новой электропроводке или капитальном ремонте, когда провода проложены внутри стен. Механизмы скрытого типа требуют точного подбора размеров: глубина подрозетника должна составлять не менее 45 мм, особенно если комбинируется выключатель и розетка в одном корпусе.
Открытый монтаж используется в помещениях с наружной прокладкой кабеля, например, в деревянных домах, хозпостройках или временных сооружениях. Корпуса таких устройств устанавливаются непосредственно на стену и не требуют штробления. При этом важно учитывать материал корпуса – для помещений с повышенной влажностью рекомендуется использовать модели с повышенным уровнем защиты (IP44 и выше).
Комбинированные модели могут отличаться формой основания: модульные (сборные) или моноблочные (литые). Модульные позволяют гибко настраивать расположение элементов, но требуют точной центровки и совмещения. Моноблочные проще в установке, но менее универсальны при замене или обновлении компонентов.
При выборе также следует учитывать способ фиксации: винтовой или лапковый. Винтовой механизм обеспечивает более надежную установку в твердых стенах (бетон, кирпич), в то время как лапковое крепление лучше подходит для гипсокартона и пустотелых перегородок.
Определение схемы подключения в зависимости от количества управляемых групп
Трехклавишный выключатель позволяет управлять тремя независимыми группами освещения. Перед подключением необходимо определить количество групп и особенности разводки кабелей. Это влияет на выбор схемы и расположение клемм подключения.
Варианты схем подключения:
- Одна группа освещения: используется только одна клавиша. Фазный провод подключается к общему контакту, а отходящий провод – к одному из выходов. Остальные выходы остаются незадействованными или изолируются.
- Две группы: задействуются две клавиши. Общий фазный провод подключается к центральному контакту, два отходящих провода – к соответствующим выходам. Свободный третий выход должен быть заизолирован.
- Три группы: используется полный потенциал выключателя. Один вход – общий фазный, три выхода – на каждую из групп. Каждый провод подключается строго к своей клавише.

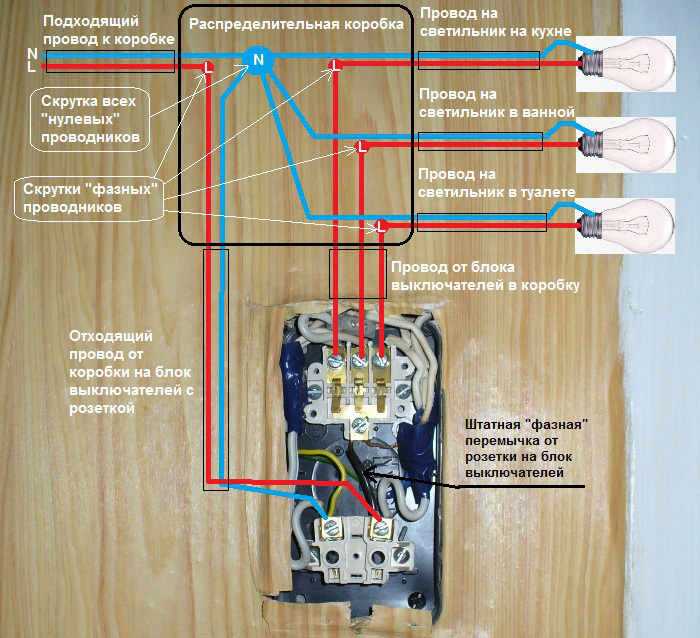

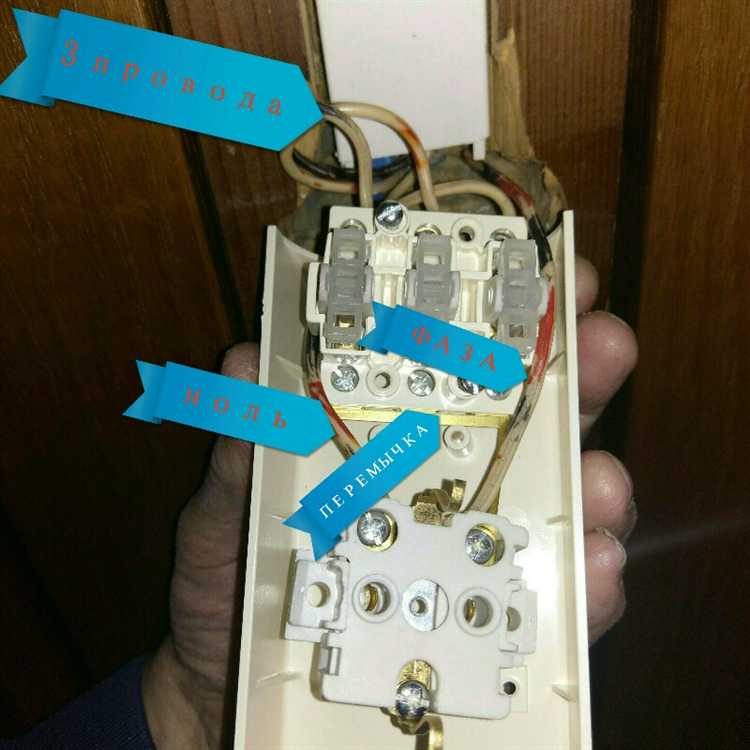

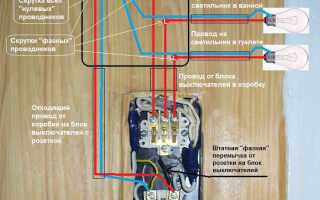

Если розетка встроена в корпус выключателя, фазный провод обычно заводится сначала на контакт розетки, а затем перемычкой соединяется с общим входом выключателя. Ноль подключается напрямую к розетке. Для освещения нулевые провода от всех групп сводятся в распределительной коробке и соединяются с нулевой шиной.
Рекомендуется маркировать провода перед подключением и проверять расположение клемм на корпусе выключателя. Некоторые модели допускают горизонтальное или вертикальное размещение, где расположение клавиш и контактов может отличаться.
Подготовка проводки и распределительной коробки перед установкой
Перед монтажом трехклавишного выключателя с розеткой необходимо обеспечить правильную разводку проводов от распределительной коробки. В коробку должны быть заведены следующие линии: фазный провод от щита, нулевая жила, провод заземления (если применяется), а также провода, идущие к каждой из трех групп освещения и к розетке.
Для питания розетки необходимо предусмотреть отдельную линию сечением не менее 2,5 мм² с защитой автоматическим выключателем на 16 А. Линии для освещения можно выполнить проводом сечением 1,5 мм². Все соединения выполняются в распределительной коробке, с применением клеммных зажимов или пайки, при этом обязательна изоляция каждого контакта.
Важно заранее определить схему: от одной фазы будут отходить три провода на клавиши выключателя и отдельный провод к розетке. Ноль и заземление розетки подключаются напрямую от распределительной коробки. Для освещения – ноль также подводится напрямую, а фазные провода идут через выключатель.
Коробка должна быть установлена в легкодоступном месте. Все провода маркируются для упрощения дальнейшего подключения. Внутри не должно быть избыточного количества жил – каждый кабель укладывается с запасом не менее 10–15 см для удобства подключения.
Маркировка и подключение проводов к клеммам выключателя и розетки
Перед подключением проводов необходимо убедиться в правильной маркировке каждого из них. В стандартной трехжильной проводке используются следующие обозначения:
- Фаза (L) – коричневый или черный провод;
- Ноль (N) – синий провод;
- Заземление (PE) – желто-зеленый провод.

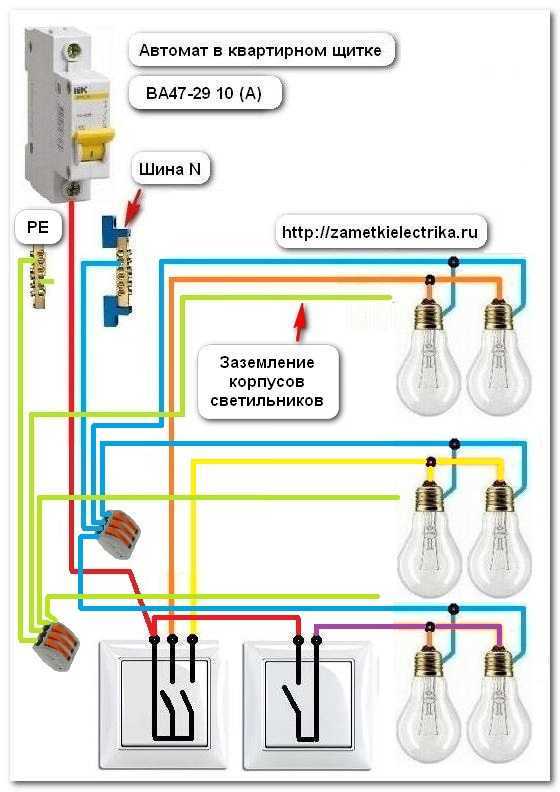

Для трехклавишного выключателя с розеткой требуется минимум пять жил: одна фаза общего питания, три провода на управляющие линии освещения и отдельный ноль для розетки. При наличии заземляющего контура необходим шестой провод – защитный для розетки.
Порядок подключения следующий:
- Фазный провод от распределительной коробки подключается к общему входу выключателя (обозначается L или входная клемма).
- От каждой из трех выходных клемм выключателя (обычно помечены стрелками или цифрами 1, 2, 3) прокладываются провода к соответствующим светильникам.
- Провод на розетку подключается от того же фазного ввода, но через перемычку, и идет на клемму L розетки.
- Ноль от коробки подключается напрямую к клемме N розетки, а также к нулевым контактам всех осветительных групп.
- Заземляющий провод соединяется с контактом PE розетки и при необходимости с металлическими корпусами светильников.
Для надежности все соединения следует затягивать с усилием, рекомендованным производителем механизма. Изоляция проводов не должна попадать под зажимы. При использовании клемм с пружинным фиксатором провода необходимо предварительно зачистить на длину, указанную в инструкции – обычно 10–12 мм.
Целесообразно использовать цветную термоусадку или бирки для маркировки концов, особенно если применяются кабели одного цвета. Это упростит последующее обслуживание и исключит ошибки при подключении.
Монтаж подрозетника и фиксация механизма в стене
Для установки трехклавишного выключателя с розеткой требуется монтаж двух или трёх подрозетников – в зависимости от конструкции устройства. Варианты исполнения бывают совмещёнными и раздельными: в первом случае используется один многопостовой подрозетник, во втором – несколько стандартных круглых, соединённых между собой пластинами или замками.
Перед установкой в стене высверливается отверстие соответствующего диаметра и глубины. Для бетонных или кирпичных стен применяют коронку диаметром 68–70 мм с алмазным или победитовым напылением. Глубина отверстия должна позволять размещение подрозетника с небольшим запасом – не менее 45 мм для стандартных моделей.
Подрозетник вставляется в отверстие и выравнивается по уровню. При скрытой установке в бетон или кирпич его закрепляют алебастром или гипсовой смесью. В гипсокартонных перегородках применяются подрозетники с распорными лапками, которые зажимаются винтами.
Перед фиксацией необходимо завести кабели в подрозетник через предусмотренные вводы с уплотнительными манжетами. Каждый кабель должен иметь запас длиной не менее 10 см для удобства подключения.
После полного высыхания смеси или фиксации распорок монтируется механизм выключателя и розетки. Каждый элемент вставляется в соответствующий подрозетник и фиксируется распорными лапками или саморезами к монтажным отверстиям. Горизонтальное положение проверяется уровнем, особенно при установке блоков на несколько постов.
После фиксации проверяется плотность прилегания рамки и корректность размещения клавиш. При перекосах или неплотной посадке требуется переустановка или корректировка подрозетника.
Проверка правильности соединений и устранение возможных ошибок
Перед включением питания убедитесь в отсутствии повреждений изоляции и правильной зачистке проводов. Провода должны быть плотно закреплены в клеммах без оголённых участков вне зажима.
Проверку целостности цепи проводите с помощью мультиметра в режиме измерения сопротивления или прозвонки. Контроль выполняется между фазой, нулём и заземлением согласно схеме подключения.
Если клавиши не переключают нагрузку или розетка не подаёт питание, первым делом проверьте правильность подключения фазных и нулевых проводников. Перепутанные фазы могут привести к отсутствию работы или искрению.
Наличие искрения или нагрев клемм указывает на плохой контакт. В таких случаях затяните винты крепления, при необходимости зачистите провода заново и установите их без повреждений.
Для проверки розетки включите в неё исправное электроприбор и измерьте напряжение мультиметром. Значение должно быть в пределах 220–230 В. При отсутствии напряжения повторно проверьте проводку и соединения.
Ошибки при маркировке проводов часто приводят к неправильному подключению выключателей. Используйте цветовую маркировку или наклейки для точного соответствия схемы.
Если выключатель управляет несколькими группами освещения, проверьте, что каждый провод подключён к соответствующей клемме согласно схеме. Несоответствие нарушает работу каждой клавиши.
При выявлении повреждений или дефектов механизма выключателя или розетки замените их на новые, соответствующие по параметрам. Использование изношенных элементов снижает безопасность и надёжность.
Установка декоративной рамки и сборка внешней части устройства
Перед установкой декоративной рамки убедитесь в правильной фиксации механизма выключателя и розетки в подрозетнике. Механизмы должны быть надежно закреплены, не люфтить и не смещаться.
Для установки рамки аккуратно совместите крепежные защелки рамки с пазами корпуса выключателя и розетки. Защелки должны войти без усилий, без перекосов. Если рамка не защелкивается, проверьте ровность установки механизмов и при необходимости поправьте положение.
Обратите внимание на ориентацию рамки – обычно сверху располагается логотип или маркировка производителя. Рамка должна плотно прилегать к стене, без зазоров и наклонов.
После установки рамки приступайте к монтажу клавиш выключателя. Клавиши крепятся на защелках, надавливанием до щелчка. При этом проверяйте ход клавиш – они должны перемещаться плавно, без заеданий и люфта.
В случае розетки установите декоративную крышку и убедитесь в фиксации крышки, чтобы исключить случайное смещение при эксплуатации.
Заключительный этап – проверка работы устройства после сборки. Нажмите все клавиши, вставьте вилку в розетку, чтобы убедиться в корректном монтаже внешней части и отсутствии механических препятствий.
Проверка работы клавиш и розетки после подключения напряжения
Перед подачей напряжения убедитесь, что все элементы надежно закреплены и отсутствуют оголенные провода. После включения питания поочередно нажмите каждую клавишу выключателя. Каждая клавиша должна корректно замыкать и размыкать цепь, что подтверждается включением и отключением соответствующего освещения или нагрузки.
Для проверки розетки используйте электроприбор с исправным штепселем или тестер напряжения. Вставьте вилку и проверьте стабильное питание устройства. Важно убедиться в правильной полярности подключения фазного и нулевого проводов, чтобы исключить риск короткого замыкания и повреждения техники.
Если одна из клавиш не реагирует или розетка не подает напряжение, отключите питание и проверьте соединения на надежность и правильность по схеме. Особое внимание уделите зажатию проводов в клеммах – плохой контакт может привести к искрению и перегреву.
После успешной проверки функциональности клавиш и розетки рекомендуется еще раз убедиться в отсутствии посторонних звуков, запаха гари или нагрева корпуса. Это подтвердит безопасность монтажа и готовность к эксплуатации.
Вопрос-ответ:
Как определить, какие провода нужно подключать к каждой клавише трехклавишного выключателя?
Для трехклавишного выключателя обычно требуется три проводных линии, которые управляют разными группами освещения. В распределительной коробке нужно найти фазный провод (обычно коричневый или красный) и три проводника, идущих к разным светильникам. Фазный провод подключается к общему входу выключателя, а каждый из остальных к отдельному выходу, соответствующему конкретной клавише. Если провода не промаркированы, придется прозвонить цепи мультиметром или тестером, чтобы определить, какой провод управляет какой группой освещения.
Какие правила безопасности нужно соблюдать при установке трехклавишного выключателя с розеткой?
Перед началом работы следует обязательно отключить питание в соответствующем автомате на щитке, чтобы исключить возможность удара током. Проверить отсутствие напряжения можно индикаторной отверткой или мультиметром. Все соединения необходимо выполнять качественно, с использованием соответствующих инструментов — обжимных клемм, изоляционной ленты или термоусадочных трубок. Нельзя оставлять оголённые провода и поврежденную изоляцию. Если отсутствует опыт работы с электропроводкой, лучше обратиться к квалифицированному электрику.
Можно ли использовать один и тот же провод для подключения розетки и выключателя в одной установке?
В большинстве случаев для розетки и выключателя используются отдельные проводники, поскольку розетка и выключатель работают на разных нагрузках и схемах. Однако при определённых схемах допускается подключение проводов к общему фазному входу, если это предусмотрено проектом и правилами ПУЭ. Главное — правильно определить нулевой и заземляющий провод, а также соблюдать требования по сечению и маркировке проводов. Если схема нечеткая, это может привести к неправильной работе или аварийной ситуации.
Как проверить, правильно ли работает трехклавишный выключатель и розетка после установки?
После подключения и подачи напряжения проверяют работу каждой клавиши отдельно, включая и отключая соответствующую группу освещения. Каждая клавиша должна включать только свою группу ламп. Для розетки проверяют подачу напряжения с помощью тестера или простого электроприбора (например, лампы или зарядного устройства). Если что-то не работает, нужно отключить питание и проверить правильность подключения проводов и надежность контактов. Также важно убедиться в отсутствии искрения и перегрева элементов при работе.
Какие инструменты и материалы потребуются для установки трехклавишного выключателя с розеткой?
Для монтажа понадобятся: отвертки с разными насадками (крестовая и плоская), индикаторная отвертка или тестер для проверки напряжения, бокорезы и стриппер для зачистки проводов, изоляционная лента, возможно — обжимные клеммы или специальные соединители. Кроме самого выключателя с розеткой нужны подрозетник подходящего типа и размеры, крепёжные элементы (дюбеля, шурупы). Наличие схемы подключения и инструкции производителя также существенно упрощают работу.
Какие инструменты и материалы понадобятся для установки трехклавишного выключателя с розеткой?
Для монтажа устройства понадобятся: отвертки (крестовая и плоская), индикатор напряжения, пассатижи или кусачки, изоляционная лента, тестер для проверки напряжения, трехклавишный выключатель с розеткой, подрозетник подходящего размера, кабели с необходимым сечением и крепежные элементы. Также рекомендуется использовать перчатки для защиты и мультиметр для контроля соединений.
Как правильно выполнить подключение проводов к трехклавишному выключателю с розеткой, чтобы избежать ошибок?
Подключение требует соблюдения порядка и аккуратности. Сначала отключите питание в электрощите. Определите фазы, ноль и заземление с помощью тестера. К клеммам выключателя подсоедините фазные провода, соответствующие каждой клавише, которые управляют разными группами освещения. Для розетки подключите фазу, ноль и заземление к соответствующим клеммам. После подключения проверьте надежность крепления проводов, отсутствие оголенных участков и соблюдение полярности. Если что-то вызывает сомнения, стоит перепроверить схему и крепления перед включением питания.
